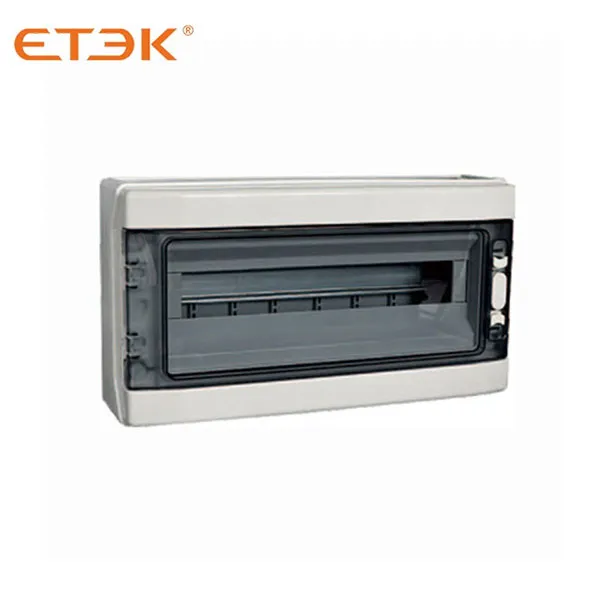

EKDB4 AC-Box-Gehäuse zur Oberflächenwandmontage hat zwei Modelle: mit Neutralleiterklemme, ohne Neutralleiterklemme.
Dieses Gehäuse für Verteilerkästen/Verteilertafeln hat ein elegantes Aussehen und vernünftige Strukturen; Montage und Demontage sind einfach.
Die Produkte werden gemäß den Anforderungen der Standardisierung, Verallgemeinerung und Seriation entwickelt, wodurch die Produkte eine hervorragende Austauschbarkeit aufweisen.
Dieser Verteilerkasten hat 6-fach, 8-fach, 12-fach, 18-fach, 24-fach.
Typenreihe EKDB4 Surface Modulare Verteilerkästen/Verteiler werden hauptsächlich im Stromkreis von AC 50 Hz, Nennspannung 240 V/415 V verwendet und dienen zur Installation der modularen Kombinationsgeräte.
Es ist weit verbreitet in Familien, Hochhäusern, Häusern, Bahnhöfen, Häfen, Flughäfen, Geschäftshäusern, Krankenhäusern, Kinos, Unternehmen und so weiter.
Die Kunststoffeinheit der modularen Verteilerkästen/Verteilertafeln besteht aus ABS+PC-Material mit den Eigenschaften flammfest, impulsfest, hervorragende Isoliereigenschaften und so weiter.
Dieses Gehäuse für Verteilerkästen/Platinen entspricht der Norm IEC62208.
Elektrische Wertung | 100A/einphasig, 63A/dreiphasig, 240/415V AC 50/60Hz |
Schutzgrad | IP65 |
Material | Schale: ABS |
Tür: Transparenter PC | |
Installationsmethode | Oberflächenmontiert |

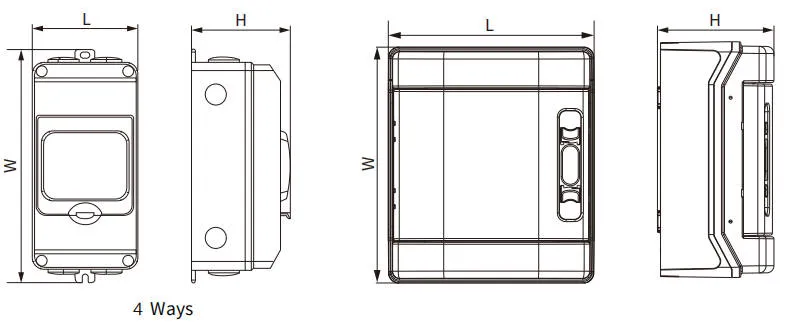

Modell Nr. | Wege | Abmessung (mm) | Menge/CTN | |||
PC | Code | L | W | H | Stck | |
EKDB4P4R | 604241 | 4 | 231 | 166 | 113 | 30 |
EKDB4P6R | 604242 | 6 | 231 | 202 | 113 | 20 |
EKDB4P8R | 604243 | 8 | 231 | 238 | 118 | 20 |
EKDB4P12R | 604245 | 12 | 246 | 310 | 148 | 20 |
EKDB4P18R | 604246 | 18 | 286 | 418 | 148 | 20 |
EKDB4P24R | 604247 | 24 | 436 | 310 | 148 | 10 |
Modell Nr. | Wege | Abmessung (mm) | Menge/CTN | |||
PC | Code | L | W | H | Stck | |
EKDB4P4RT | 604211 | 4 | 231 | 166 | 113 | 30 |
EKDB4P6RT | 604212 | 6 | 231 | 202 | 113 | 20 |
EKDB4P8RT | 604213 | 8 | 231 | 238 | 118 | 20 |
EKDB4P12RT | 604215 | 12 | 246 | 310 | 148 | 20 |
EKDB4P18RT | 604216 | 18 | 286 | 418 | 148 | 20 |
EKDB4P24RT | 604217 | 24 | 436 | 310 | 148 | 10 |
