Das modulare Schütz ist eine Art Schaltgerät, das verwendet wird, um Lasten mit geringer Kapazität zu steuern, ohne während seines Betriebs zu brummen. Es kann auf einer DIN-Schiene montiert werden. Es hat eine kompakte Größe und kann in kleinen elektrischen Gehäusen und Schränken verwendet werden.
Die modularen Schützdesigns von ETEK EKMF bieten manuelle und automatische Versionen mit einem breiten Nennleistungsbereich von 16 A bis 100 A. Die modularen Schütze, die in Gebäuden zum Schalten und Steuern von Beleuchtung, Heizung, Lüftung, Motoren und Pumpen weit verbreitet sind, bringen die Geräuschreduzierung auf ein neues Niveau.
Elektrische Eigenschaften | ||
| Nennspannung (Ue) | 1P, 2P | 250 V Wechselstrom |
| 3P, 4P | 400 V Wechselstrom | |
| Frequenz | 50/60Hz | |
| Ausdauer (OC) | ||
| Elektrisches Leben | 100000 | |
| Maximale Anzahl Schaltvorgänge pro Tag | 100 | |
| Zusätzliche Eigenschaften | ||
| Isolationsspannung (Ui) | 500 V Wechselstrom | |
| Verschmutzungsgrad | 2 | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 2,5 kV (4 kV bei 12/24/48 VAC) | |
| Schutzart (IEC 60529) | IP20 | |
| IP40 | ||
| Betriebstemperatur | -5℃~+60℃ (1) | |
| Lagertemperatur | -40℃~+70℃ | |
| Tropenschutz (IEC 60068-1) | Behandlung 2 (relative Luftfeuchtigkeit 95 % bei 55 ℃) | |
| ELSV-Konformität (Extra Low Safety Voltage) für 12/24/48-VAC-Versionen | ||
| Die Produktsteuerung entspricht den SELV-Anforderungen (Safety Extra Low Voltage). | ||
| Hinweis: Bei Schützmontage in einem Gehäuse, dessen Innentemperatur im Bereich zwischen 50 °C und 60 °C liegt, muss zwischen jedem Schütz ein Abstandshalter verwendet werden. | ||
| Typ | Bewertung | Längenauslösung | Schaltkreis | Anzugsmoment | Kupferkabel | ||
| Starr | Flexibel oder Aderendhülse | ||||||
  |   | ||||||
| EKMF | PZ1:4MM | 16~100A | 9mm | Kontrolle | 0,8Nm | 1,5 ~ 2,5 mm2 2 × 1,5 mm2 | 1,5 ~ 2,5 mm2 2 × 2,5 mm2 |
| 16~25A | Leistung | 1,5 ~ 6 mm2 | 1~4mm2 | ||||
| PZ2:6MM | 40A-63A | 14mm | 3,5Nm | 6~25mm2 | 6~16mm2 | ||
| 100A | 6 × 3,5 mm2 | 6~35mm2 | |||||
Verbrauch | ||||||
| Bewertung (In) | Steuerspannung (VAC) (50/60 Hz) | Verbrauch | max. Leistung | |||
| AC-7a | AC-7b | Halten | Einbruch | |||
| 1 P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 2P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 240 | 3,0 VA | 11,5 VA | 1,3 W | |
| 230 | 2,8 VA | 11,5 VA | 1,2 W | |||
| 32A | 12A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 40A | 18A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 63A | 25A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 100A | - | 230 | 4,1 VA | 31VA | 2,1 W | |
| 3P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 32A | 12A | 230 | 7VA | 48 VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48 VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48 VA | 2,1 W | |
| 4P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 240 | 4,8 VA | 33 VA | 1,6 W | |
| 230 | 4,1 VA | 31VA | 1,6 W | |||
| 32A | 12A | 230 | 7VA | 48 VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48 VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48 VA | 2,1 W | |
| 100A | - | 230 | 13 VA | 106 VA | 4,2 W | |
Gesamt- und Einbaumaß (mm) |
 |
| EKMF-16/20/25A |
 |
| EKMF-32/40/63A |
 |
EKMF-80/100/125A |
 |
| EACTs |
EKMF Automatische Typenreferenzliste | |||||
Anzahl Pole | Modus | Bewertung (In) | Nennspannung Ue (VAC)(50Hz) | Schaltplan | |
AC-7a | AC-7b | ||||
| 1p | EKMF-1610 | 16A | 6A | 24 110 230 |  |
EKMF-2010 | 20A | 7a | |||
EKMF-2510 | 25A | 9a | |||
EKMF-1601 | 16A | 6A |  | ||
EKMF-2001 | 20A | 7a | |||
| EKMF-2501 | 25A | 9a | |||
EKMF-3210 | 32A | 12A |  | ||
EKMF-4010 | 40A | 18A | |||
EKMF-6310 | 63A | 25A | |||
EKMF-3201 | 32A | 12A |  | ||
EKMF-4001 | 40A | 18A | |||
EKMF-6301 | 63A | 25A | |||
| 2p | EKMF-1620 | 16A | 6A | 24 110 230 |  |
EKMF-2020 | 20A | 7a | |||
EKMF-2520 | 25A | 9a | |||
EKMF-1611 | 16A | 6A |  | ||
EKMF-2011 | 20A | 7a | |||
EKMF-2511 | 25A | 9a | |||
EKMF-1602 | 16A | 6A |  | ||
EKMF-2002 | 20A | 7a | |||
EKMF-2502 | 25A | 9a | |||
EKMF-3220 | 32A | 12A |  | ||

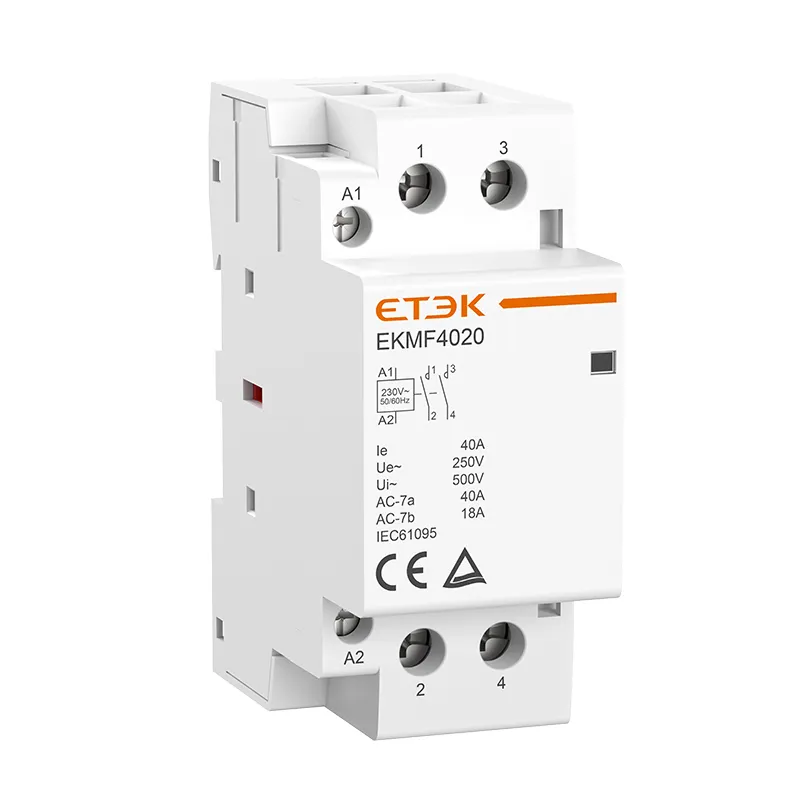

EKMF-4020 | 40A | 18A | |||
EKMF-6320 | 63A | 25A | |||
EKMF-3211 | 32A | 12A |  | ||
EKMF-4011 | 40A | 18A | |||
EKMF-6311 | 63A | 25A | |||
EKMF-3202 | 32A | 12A |  | ||
EKMF-4002 | 40A | 18A | |||
EKMF-6302 | 63A | 25A | |||
EKMF-8020 | 80A | 32A |  | ||
EKMF-10020 | 100A | 40A | |||
EKMF-12520 | 125A | 50A | |||
EKMF-8011 | 80A | 32A |  | ||
EKMF-10011 | 100A | 40A | |||
EKMF-12511 | 125A | 50A | |||
EKMF-8002 | 80A | 32A |  | ||
EKMF-10002 | 100A | 40A | |||
EKMF-12502 | 125A | 50A | |||
| 3p | EKMF-1630 | 16A | 6A | 24 110 230 380 |  |
EKMF-2030 | 20A | 7a | |||
EKMF-2530 | 25A | 9a | |||
EKMF-1603 | 16A | 6A |  | ||
EKMF-2003 | 20A | 7a | |||
EKMF-2503 | 25A | 9a | |||
EKMF-3230 | 32A | 12A |  | ||
EKMF-4030 | 40A | 18A | |||
EKMF-6330 | 63A | 25A | |||
EKMF-3203 | 32A | 12A |  | ||
EKMF-4003 | 40A | 18A | |||
EKMF-6303 | 63A | 25A | |||
4p | EKMF-1640 | 16A | 6A | 24 110 230 380 |  |
EKMF-2040 | 20A | 7a | |||

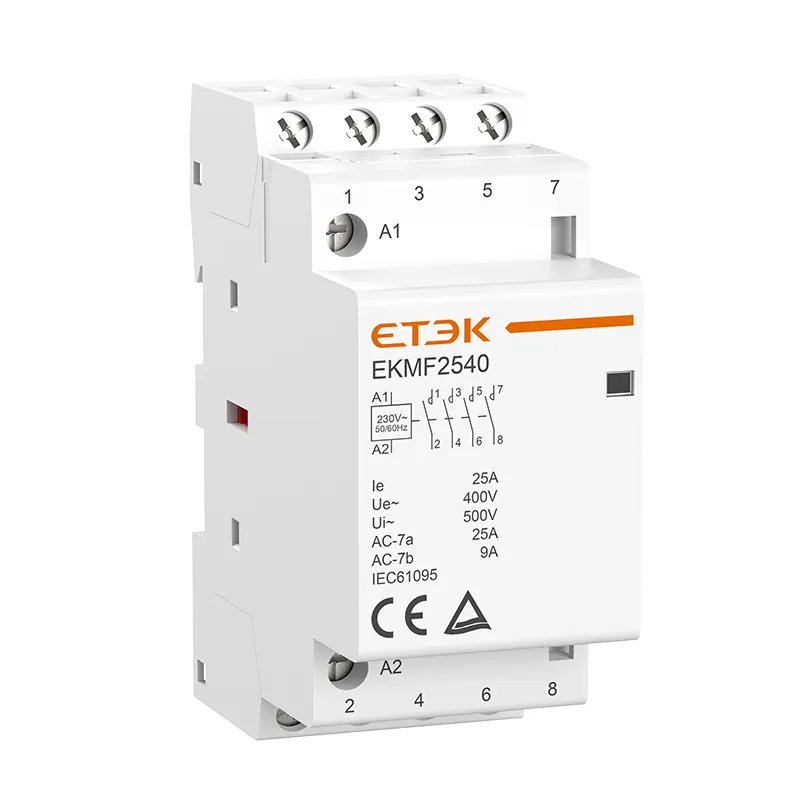

EKMF-2540 | 25A | 9a | |||
EKMF-1604 | 16A | 6A |  | ||
EKMF-2004 | 20A | 7a | |||
EKMF-2504 | 25A | 9a | |||
EKMF-1622 | 16A | 6A |  | ||
EKMF-2022 | 20A | 7a | |||
EKMF-2522 | 25A | 9a | |||
EKMF-1631 | 16A | 6A |  | ||
EKMF-2031 | 20A | 7a | |||
EKMF-2531 | 25A | 9a | |||
EKMF-3240 | 32A | 12A |  | ||

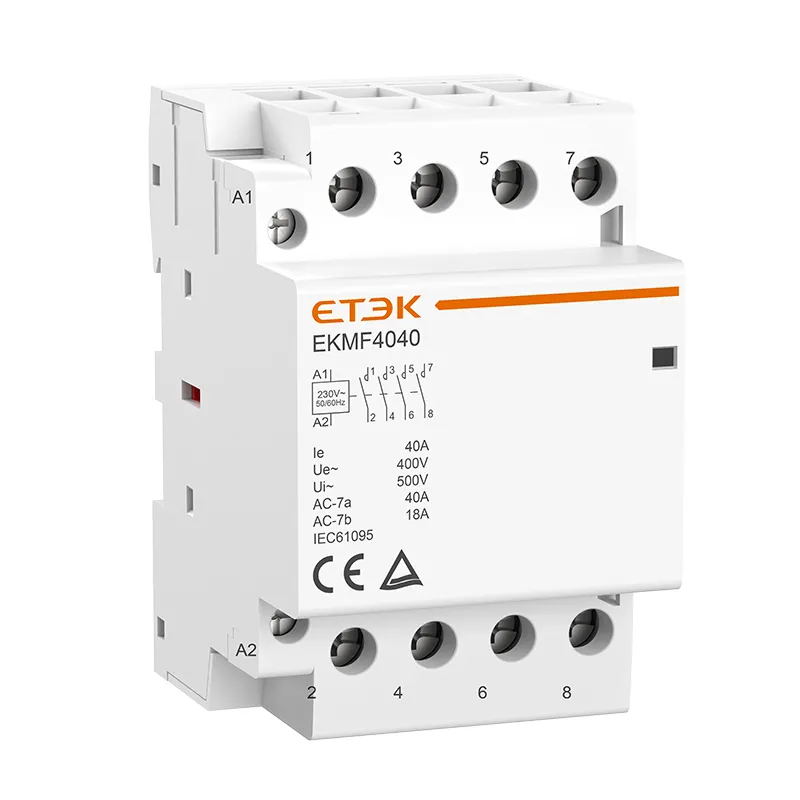

EKMF-4040 | 40A | 18A | |||
EKMF-6340 | 63A | 25A | |||
EKMF-3204 | 32A | 12A |  | ||
EKMF-4004 | 40A | 18A | |||
EKMF-6304 | 63A | 25A | |||
EKMF-3222 | 32A | 12A |  | ||
EKMF-4022 | 40A | 18A | |||
EKMF-6322 | 63A | 25A | |||
EKMF-3231 | 32A | 12A |  | ||
EKMF-4031 | 40A | 18A | |||
EKMF-6331 | 63A | 25A | |||
EKMF-8040 | 80A | 32A |  | ||
EKMF-10040 | 100A | 40A | |||
EKMF-12540 | 125A | 50A | |||
EKMF-8004 | 80A | 32A |  | ||
EKMF-10004 | 100A | 40A | |||
EKMF-12504 | 125A | 50A | |||
EKMF-8022 | 80A | 32A |  | ||
EKMF-10022 | 100A | 40A | |||
EKMF-12522 | 125A | 50A | |||
EKMF-8031 | 80A | 32A |  | ||
EKMF-10031 | 100A | 40A | |||
EKMF-12531 | 125A | 50A | |||
