● Normen: IEC61095, IEC60947-4-1
● Nennstrom: 16~100A
● Bemessungsbetriebsspannung: 250 V, 1P (1NO, 1NC), 2P (2NO, 2NC, 1NO+1NC)
400 V, 3P (3 Schließer, 3 Öffner), 4 P (4 Schließer, 4 Öffner, 2 Schließer + 2 Öffner, 3 Schließer + 1 Öffner)
● Bemessungsisolationsspannung (Ui): 500 V
● Spulenspannung: 24 V/110 V/230 V
● Nutzungskategorie: AC-7a (AC-1), AC-7b(AC-3)
● Steuerungsmethode: Automatisch
● Montage: 35-mm-DIN-Schiene
Der modulare Schütz ist ein Schaltgerät zur Steuerung kleiner Lasten ohne Geräuschentwicklung. Er lässt sich auf DIN-Schienen montieren, ist kompakt und eignet sich für den Einsatz in kleinen Schaltschränken und Gehäusen.
Die modularen Schütze der ETEK EKMF-Serie sind in manuellen und automatischen Ausführungen mit einem breiten Nennstrombereich von 16 A bis 100 A erhältlich. Sie werden häufig in Gebäuden zum Schalten und Steuern von Beleuchtung, Heizung, Lüftung, Motoren und Pumpen eingesetzt und setzen neue Maßstäbe in puncto Geräuschreduzierung.
| Bemessungsbetriebsspannung (Ue) | 1P (1 Schließer, 1 Öffner), 2P (2 Schließer, 2 Öffner, 1 Schließer + 1 Öffner) | 250 V Wechselstrom |
| 3P (3NO,3NC), 4P (4NO,4NC,2NO+2NC,3NO+1NC) | 400 V Wechselstrom | |
| Frequenz | 50/60 Hz | |
| Elektrische Lebensdauer | 100000 | |
| Maximale Anzahl von Schaltvorgängen pro Tag | 100 | |
| Isolationsspannung (Ui) | 500 V Wechselstrom | |
| Verschmutzungsgrad | 2 | |
| Bemessungsimpulsspannung (Uimp) | 2,5 kV (4 kV bei 12/24/48 V AC) | |
| Schutzgrad | IP20 | |
| (IEC 60529) | IP40 | |
| Betriebstemperatur | -5℃~+60℃ (1) | |
| Lagertemperatur | -40℃~+70℃ | |
| Tropisierung (IEC 60068-1) | Behandlung 2 (relative Luftfeuchtigkeit 95 % bei 55 °C) | |
| ELSV-Konformität (Extra Low Safety Voltage) für 12/24/48-VAC-Versionen | ||
| Die Produktsteuerung entspricht den SELV-Anforderungen (Sicherheitskleinspannung). | ||
| Hinweis: Bei der Montage von Schützen in einem Gehäuse, dessen Innentemperatur zwischen 50℃ und 60℃ liegt, ist es erforderlich, zwischen jedem Schütz einen Abstandshalter zu verwenden. | ||
| Bewertung (in) | Steuerspannung (VAC) (50/60 Hz) | Verbrauch | Maximale Leistung | |||
| AC-7a | AC-7b | Holding | Zustrom | |||
| 1P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 2P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 240 | 3,0 VA | 11,5 VA | 1,3 W | |
| 230 | 2,8 VA | 11,5 VA | 1,2 W | |||
| 32A | 12A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 40A | 18A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 63A | 25A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 100 A | - | 230 | 4,1 VA | 31VA | 2,1 W | |
| 3P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 4P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 240 | 4,8 VA | 33VA | 1,6 W | |
| 230 | 4,1 VA | 31VA | 1,6 W | |||
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 100 A | - | 230 | 13VA | 106VA | 4,2 W | |
 |
EKMF Handsteuerschütz 16/25A |
 |
| EKMF Handsteuerschütz 40/63A |
 |
| EACTs |
|
No.of Poles
|
Model
|
Rating (In)
|
Coil voltage (VAC) | Circuit Diagram | |
| AC-7a | AC-7b | ||||
| 1P |
EKMF-1610M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2010M
|
20A | 7A | |||
|
EKMF-2510M
|
25A | 9A | |||
|
EKMF-1601M
|
16A | 6A |  |
||
|
EKMF-2001M
|
20A | 7A | |||
|
EKMF-2501M
|
25A | 9A | |||
| 2P |
EKMF-1620M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020M
|
20A | 7A | |||
|
EKMF-2520M
|
25A | 9A | |||
|
EKMF-1611M
|
16A | 6A |  |
||
|
EKMF-2011M
|
20A | 7A | |||
|
EKMF-2511M
|
25A | 9A | |||
|
EKMF-1602M
|
16A | 6A |  |
||
|
EKMF-2002M
|
20A | 7A | |||
|
EKMF-2502M
|
25A | 9A | |||
|
EKMF-3220M
|
32A | 12A |  |
||
|
EKMF-4020M
|
40A | 18A | |||
|
EKMF-6320M
|
63A | 25A | |||
|
EKMF-3211M
|
32A | 12A |  |
||
|
EKMF-4011M
|
40A | 18A | |||
|
EKMF-6311M
|
63A | 25A | |||
|
EKMF-3202M
|
32A | 12A |  |
||
|
EKMF-4002M
|
40A | 18A | |||
|
EKMF-6302M
|
63A | 25A | |||
| 3P |
EKMF-1630M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030M
|
20A | 7A | |||
|
EKMF-2530M
|
25A | 9A | |||
|
EKMF-1603M
|
16A | 6A |  |
||
|
EKMF-2003M
|
20A | 7A | |||
|
EKMF-2503M
|
25A | 9A | |||
|
EKMF-3230M
|
32A | 12A |  |
||
|
EKMF-4030M
|
40A | 18A | |||
|
EKMF-6330M
|
63A | 25A | |||
|
EKMF-3203M
|
32A | 12A |  |
||
|
EKMF-4003M
|
40A | 18A | |||
|
EKMF-6303M
|
63A | 25A | |||
| 4P |
EKMF-1640M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040M
|
20A | 7A | |||
|
EKMF-2540M
|
25A | 9A | |||
|
EKMF-1604M
|
16A | 6A |  |
||
|
EKMF-2004M
|
20A | 7A | |||
|
EKMF-2504M
|
25A | 9A | |||
|

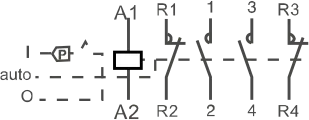

EKMF-1622M
|
16A | 6A |  |
||
|
EKMF-2022M
|
20A | 7A | |||
|
EKMF-2522M
|
25A | 9A | |||
|

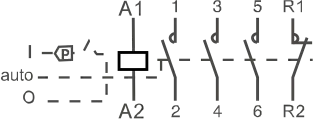

EKMF-1631M
|
16A | 6A |  |
||
|
EKMF-2031M
|
20A | 7A | |||
|
EKMF-2531M
|
25A | 9A | |||
|
EKMF-3240M
|
32A | 12A |  |
||
|
EKMF-4040M
|
40A | 18A | |||
|
EKMF-6340M
|
63A | 25A | |||
|
EKMF-3204M
|
32A | 12A |  |
||
|
EKMF-4004M
|
40A | 18A | |||
|
EKMF-6304M
|
63A | 25A | |||
|

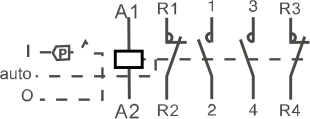

EKMF-3222M
|
32A | 12A |  |
||
|
EKMF-4022M
|
40A | 18A | |||
|
EKMF-6322M
|
63A | 25A | |||
|
EKMF-3231M
|
32A | 12A |  |
||
|
EKMF-4031M
|
40A | 18A | |||
|
EKMF-6331M
|
63A | 25A | |||
