● Norm: IEC/EN 61643-11
● Stoßstromfestigkeit: Imax=40kA (8/20 µs)
● IEC/EN-Kategorie: Typ 2/Klasse II
● Maximale Dauerbetriebsspannung: 275, 320, 385, 440 V
● Gehäuse: Steckbares Design

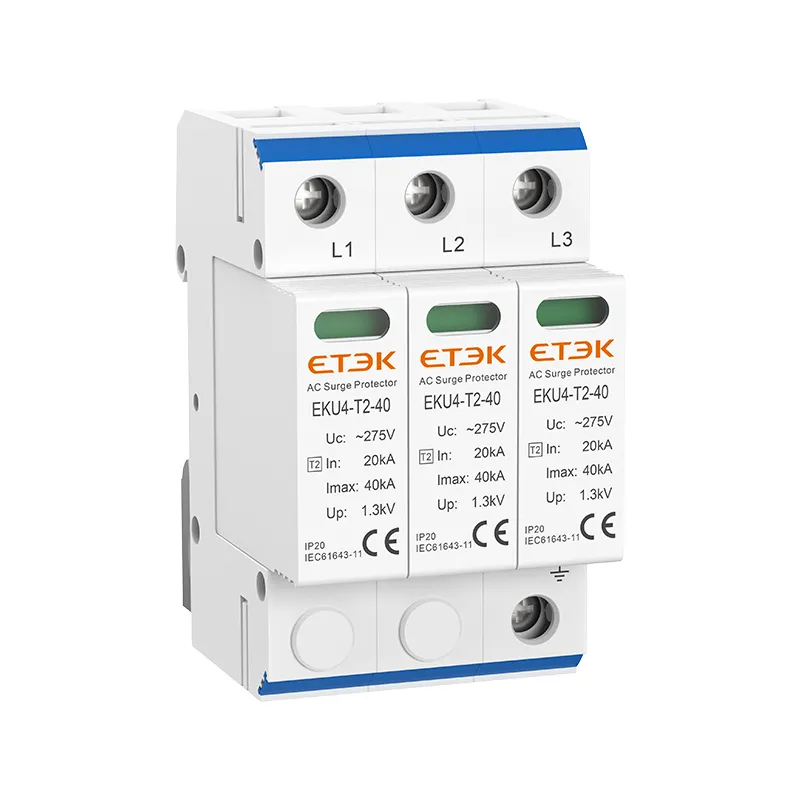

Die modularen Überspannungsschutzgeräte EKU4-T2-40 Typ 2 Imax 40kA bieten Schutz für Geräte, die an Niederspannungs-Wechselstromversorgungen angeschlossen sind, und schützen vor transienten Überspannungen, die durch lokale Blitzeinschläge oder das Schalten elektrischer induktiver oder kapazitiver Lasten verursacht werden.
Das N-PE-Modul und das LN-Modul sind mechanisch voneinander getrennt, um Fehlkombinationen von steckbaren Überspannungsschutzmodulen und Steckdosen gemäß Abschnitt 7.3.1 der Norm IEC 61643-11 zu verhindern. Beispielsweise kann eine Kartusche im N-PE-Modus (bestehend aus einer Gasentladungsröhre) in einen LN-Modus (bestehend aus einem Varistor) gesteckt werden, was zu gefährlichen Situationen wie einem Brand führen kann.
| Anzahl der Masten | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Netzwerksysteme | TN-S, TN-C, TT (nur LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Schutzmodus | L-PE, N-PE (nur TN-S), L-PEN, LN | L-PE, N-PE | L-Stift | L-PE, N-PE | LN, N-PE | |
| Schutzelemente | Hochenergetischer MOV | Hochenergie-MOV und GDT | ||||
| Maximale Dauerbetriebsspannung (LN) | Uc | 275 V | 320 V | 385 V | 440 V |
| Maximale Dauerbetriebsspannung (N-PE) | Uc | 255 V | |||
| Normaler Entladestrom (8/20μs) (LN)/(N-PE) | In | 20 kA | |||
| Maximaler Entladestrom (8/20μs) (LN)/(N-PE) | Imax | 40 kA | |||
| Spannungsschutzstufe (LN)/(N-PE) | Hoch | 1,3 kV/1,5 kV | 1,5 kV/1,5 kV | 1,8 kV/1,5 kV | 2,0 kV/1,5 kV |
| Spannungsschutzpegel 5 kA | Hoch | 1,0 kV | 1,2 kV | 1,4 kV | 1,6 kV |
| Reaktionszeit (LN)/(N-PE) | tA | ≤25 ns/≤100 ns | |||
| Betriebstemperaturbereich | Tu | -40℃ bis +80℃ | |||
| Max. Backup-Sicherung | 125 A gL/gG | ||||
| Betriebszustands-/Fehleranzeige | Grün/Rot (LN), Gelb (N-PE) | ||||
| Querschnittsfläche (Min.)/(Max.) | 4 mm²/35 mm² | ||||
| Montage | 35 mm DIN-Schiene, EN 60715 | ||||
| Gehäusematerial | Thermoplast UL94-V0 | ||||
| Schutzgrad | IP20 (integriert) | ||||
| No. of Poles | Max. Continuous Operating AC Voltage | |||
| 275V | 320V | 385V | 440V | |
| 1P | EKU5-T2-40-1P275 | EKU5-T2-40-1P320 | EKU5-T2-40-1P385 | EKU5-T2-40-1P440 |
| 2P | EKU5-T2-40-2P275 | EKU5-T2-40-2P320 | EKU5-T2-40-2P385 | EKU5-T2-40-2P440 |
| 3P | EKU5-T2-40-3P275 | EKU5-T2-40-3P320 | EKU5-T2-40-3P385 | EKU5-T2-40-3P440 |
| 4P | EKU5-T2-40-4P275 | EKU5-T2-40-4P320 | EKU5-T2-40-4P385 | EKU5-T2-40-4P440 |
| 1P+NPE | EKU5-T2-40-1PN275 | EKU5-T2-40-1PN320 | EKU5-T2-40-1PN385 | EKU5-T2-40-1PN440 |
| 3P+NPE | EKU5-T2-40-3PN275 | EKU5-T2-40-3PN320 | EKU5-T2-40-3PN385 | EKU5-T2-40-3PN440 |
| With Remote Signaling | ||||
| 1P | EKU5-T2-40-1P275S | EKU5-T2-40-1P320S | EKU5-T2-40-1P385S | EKU5-T2-40-1P440S |
| 2P | EKU5-T2-40-2P275S | EKU5-T2-40-2P320S | EKU5-T2-40-2P385S | EKU5-T2-40-2P440S |
| 3P | EKU5-T2-40-3P275S | EKU5-T2-40-3P320S | EKU5-T2-40-3P385S | EKU5-T2-40-3P440S |
| 4P | EKU5-T2-40-4P275S | EKU5-T2-40-4P320S | EKU5-T2-40-4P385S | EKU5-T2-40-4P440S |
| 1P+NPE | EKU5-T2-40-1PN275S | EKU5-T2-40-1PN320S | EKU5-T2-40-1PN385S | EKU5-T2-40-1PN440S |
| 3P+NPE | EKU5-T2-40-3PN275S | EKU5-T2-40-3PN320S | EKU5-T2-40-3PN385S | EKU5-T2-40-3PN440S |
