ETM-MX+OF Shunt Release and Auxiliary Contact
ETM-MX+OF Shunt Release and Auxiliary Contact
ETM-MX+OF

Shuntfreigabe und Hilfskontakt

Combines shunt trip functionality with status feedback for remote control and status indication.

Typical Applications：

Complex automation systems requiring control and feedback mechanisms.

  • Width: 18mm
  • Mechanical status indicator
  • Standard: IEC/EN 60947-5-1
  • Rated voltage: 24–48V AC/DC / 110–400V AC/DC
  • Shunt release with integrated 1NO + 1NC auxiliary contact
  • Enables remote tripping with simultaneous status feedback
Jetzt anfragen
Produktmerkmale
Produktmerkmale
Technische Daten
Dateien herunterladen

Produktmerkmale

  1. Circuit breaker body
  2. ETM-TZ mechanical interlock
  3. ETM-MV+MN over-undervoltage release
    ETM-MN undervoltage release
    ETM-MV overvoltage release
    ETM-MNs voltage loss release
  4. ETM-MX+OF shunt release and auxiliary contact
    ETM-MX shunt release
  5. ETM-OF auxiliary contact
    ETM-FB auxiliary and alarm contact

Produktmerkmale

Installation

Wiring Diagram

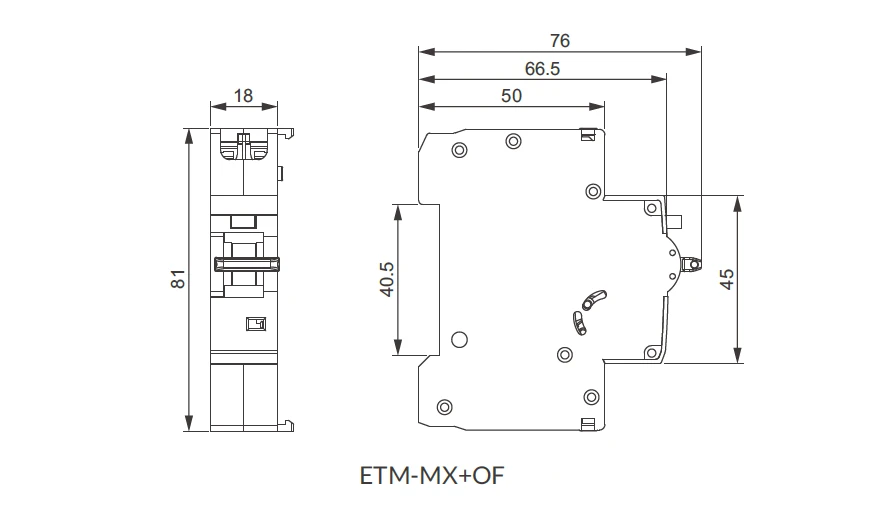

Dimension (mm)

Technische Daten

Technical Data
Model ETM-MX+OF-48 ETM-MX+OF-400
Standard IEC/EN 60947-5-1
Number of contacts 1NO+1NC
Rated voltage (Ue) AC/DC 24~48V 110~400V
Operating frequency 50/60Hz
Rated insulation voltage (Ui) 400V
Rated impulse withstand voltage (Uimp) 2.5kV
Pollution degree 2
Mechanical state indicator Yes
Terminal type Lug type
Terminal capacity Up to 2.5mm²
Tightening torque 0.8 N.m
Ambient temperature -5℃~+40℃
Storage temperature -25℃~+70℃
Product width 18mm
Compatible product T Series MCB, RCBO

Dateien herunterladen

Das Dokument ist derzeit nur auf Englisch verfügbar.
Wenn Sie spezielle Anpassungswünsche haben oder bei Großbestellungen einen Preisnachlass benötigen, kontaktieren Sie uns bitte über „Kontakt“.
