● Norm: IEC60068-2-52
● Nennspannung: 1000 V DC
● Nennstrom: ≤45 A
● Umgebungstemperaturbereich: -40...+90 ºC
● Schutzart: IP67
● Kontaktmaterial: Kupfer mit Silberplattierung
● Isoliermaterial: PC/PPO
● Verriegelungssystem: Schnappverschluss
● Kabelgröße: 2,5, 4, 6 mm²
● Schutzklasse: Klasse II

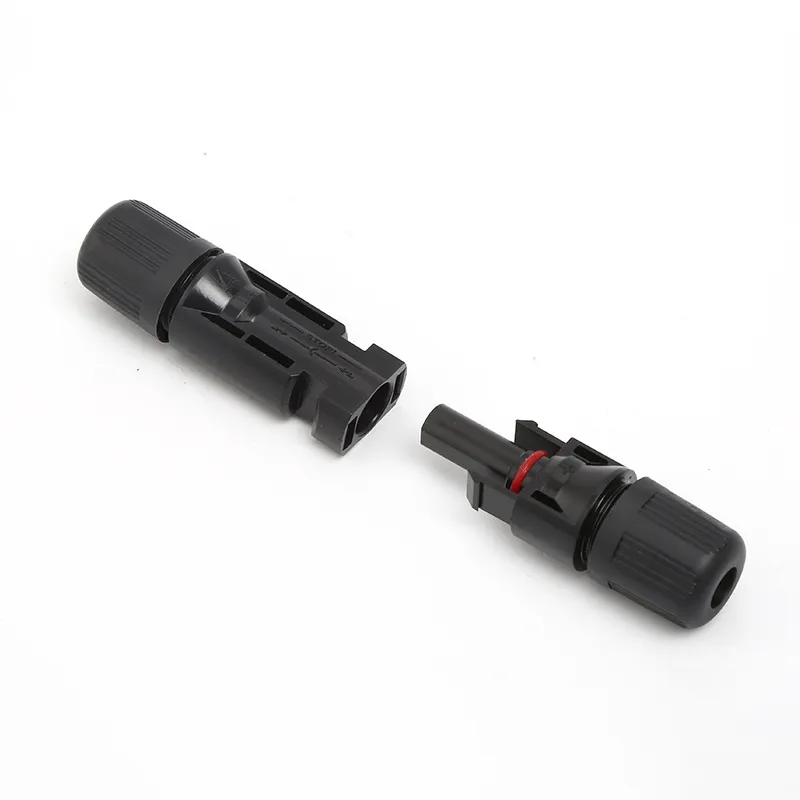

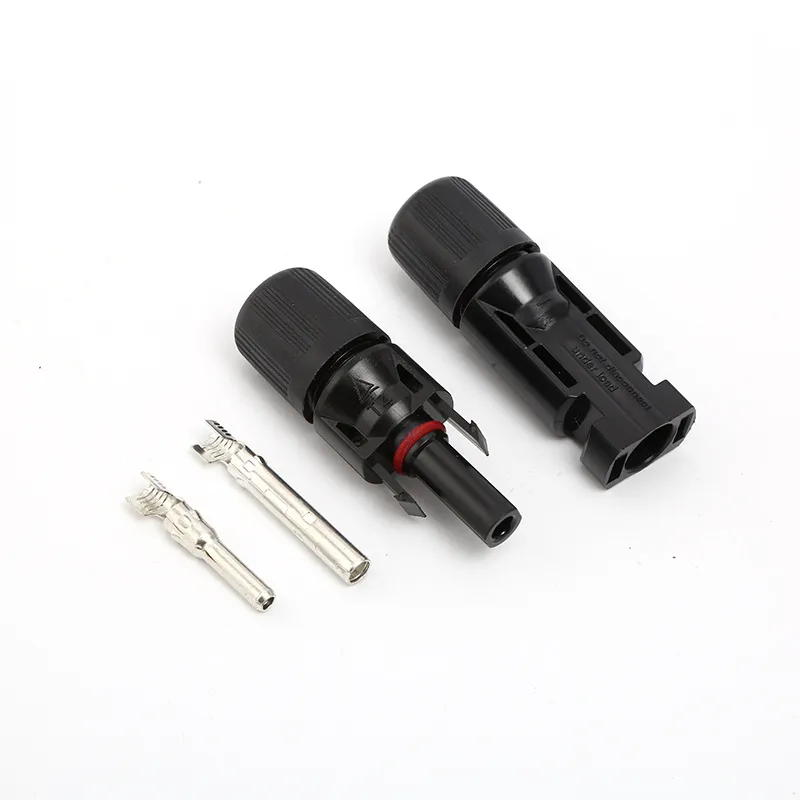

Der PV-EK01 MC4 Kabelverbinder ist ein robuster und sicherer Stecker-Buchsen-Verbinder, der für Solarenergieanwendungen entwickelt wurde und zuverlässige Verbindungen zwischen Solarmodulen und Komponenten für eine effiziente Energieerzeugung gewährleistet.
Steckverbindersystem | Ф2,5 mm, Ф4 mm, Ф6 mm |
Nennspannung | 1000 V Gleichstrom |

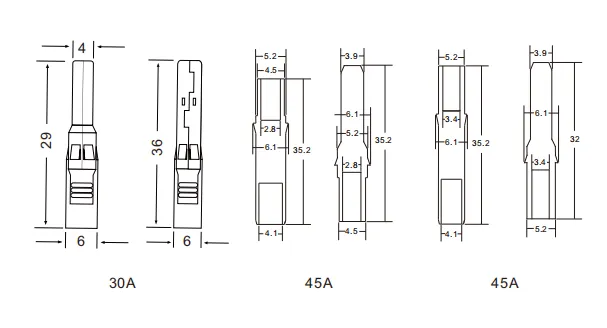

Bemessungsstrom | 30A (2,5 mm² , 4 mm² , 6 mm² ; 14 AWG, 12 AWG, 10 AWG) |
| 45A ( 4mm² , 6mm² ; 12AWG, 10AWG) | |
Prüfspannung | 6 kV (50 Hz, 1 min.) |
Umgebungstemperaturbereich | -40 °C... +90 °C |
Obere Grenztemperatur | +105°C |
Schutzgrad | IP67 |
| Kontaktwiderstand von Steckverbindern | 0,5 mΩ |
Sicherheitsklasse | II |
Kontaktmaterial | Messing, versant Kupferlegierung, verzinnt |
Isoliermaterial | PC/PPO |
Verriegelungssystem | Einrasten |
Flammenklasse | UL-94-V0 |
