Wasserdichte Kabelverschraubung aus Kunststoff der Serie AC-PG

Material: UL-geprüftes Nylon PA66, Nitrilkautschuk; Gewindespezifikationen: Metrisch, PG, G, NPT; Betriebstemperatur: Statisch -40 °C bis 100 °C, sofortige Erwärmung bis 120 °C, dynamisch -20 °C bis 80 °C, sofortige Erwärmung bis 100 °C

Jetzt anfragen PDF

Wasserdichte Kabelverschraubung aus Kunststoff der Serie AC-PG

Jetzt anfragen PDF

Produktübersicht

Eine wasserdichte Kabelverschraubung (auch Kabelklemme genannt) ist ein Gerät, das zum Verbinden von Kabeln oder Leitungen in einem elektrischen oder elektronischen Gehäuse verwendet wird. Die Kabelverschraubung hilft, die wasserdichte Abdichtung dort aufrechtzuerhalten, wo das Kabel oder die Leitung in das Gehäuse eintritt. Die Verschraubungen bestehen aus einem Körper und einer Mutter und können entweder eine separate Dichtung und Kabeldichtung enthalten oder diese Komponenten können in den Körper der Verschraubung integriert sein. Poly Case bietet beide Varianten an. Die Kabelverschraubung wird dann in einem kreisförmigen Ausschnitt im Gehäuse montiert, wobei die Wand des Gehäuses zwischen Körper und Mutter eingeschlossen wird und so die wasserdichte Abdichtung entsteht.

Technische Parameter

Technische Daten

Material

UL-zugelassenes Nylon PA66, Nitrilkautschuk

Gewindespezifikationen

Metrisch, PG, G, NPT

Betriebstemperatur

Statisch -40℃ ~ 100℃, sofortige Hitze bis 120℃,

dynamisch -20℃ ~ 80℃, sofortige Wärme bis 100℃

Merkmale

Spezielles Spannpratzen- und Gummiteile-Design, Spannbereich, besonders zugfest, wasserdicht, staubdicht, salz-, säure-, alkohol-, fett- und gängige Lösungsmittel

Farbkategorie

Schwarz, grau, Sonderfarben (weiß, rot, blau, dunkelgrau) können angepasst werden

Schutzklasse

IP68

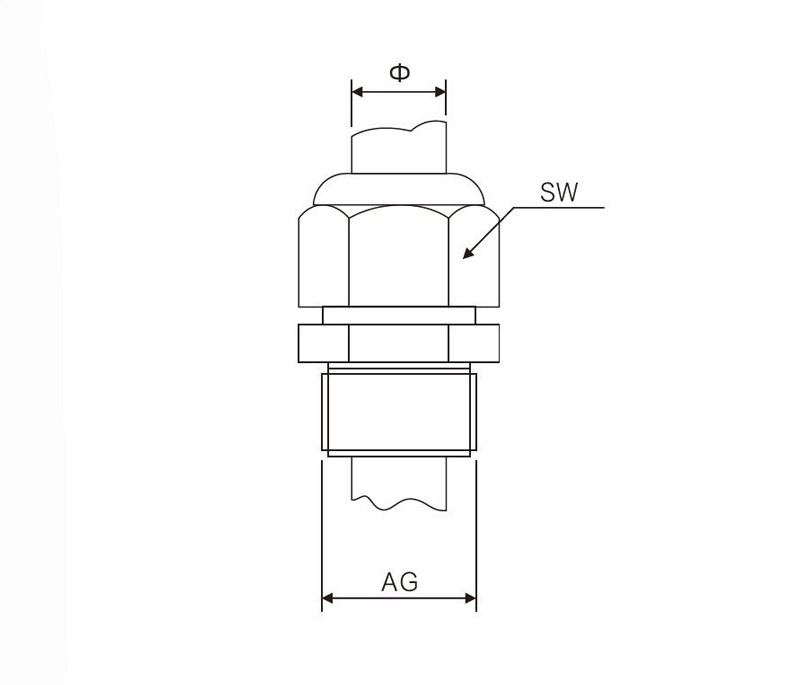

Maße

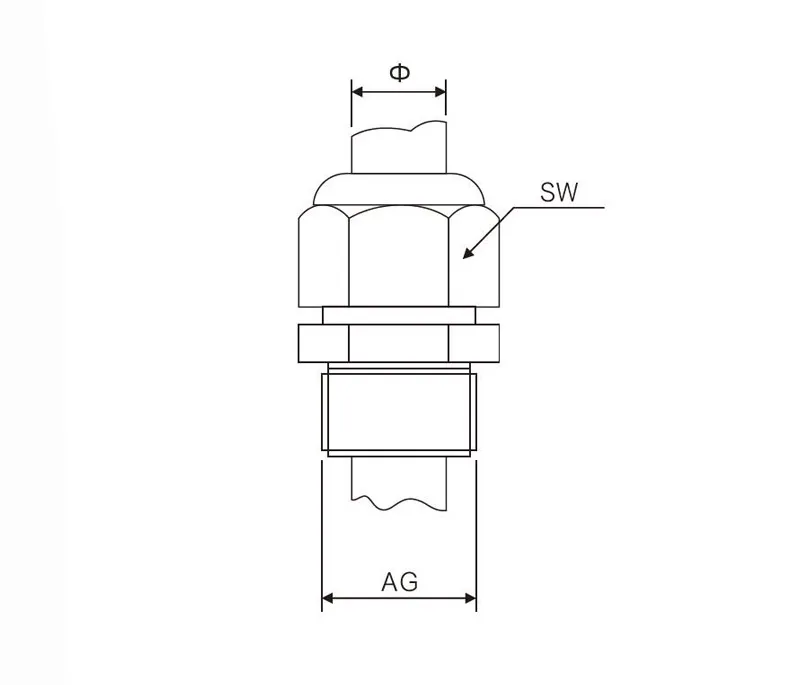

Wasserdichter Steckverbinder der AC-PG-Serie 04

Produktauswahlformular

Modell Gewindegröße (mm) Lochgröße AG (mm) Gewindelänge (mm) Wandstärke (mm) Verwendbares Kabel Ф (mm) Schlüsselweite SW (mm)

AC-PG7

12.5

Φ12.6-13

9

3

3.5-7

18/16

AC-PG9

15.2

Φ15.3-15.5

9

3

4-9

22/19

AC-PG11

18.6

Φ18.7-19

9

3

5-11

24/22

AC-PG13.5

20.4

Φ20.5-21

9

4

6-12

27/24

AC-PG16

22.5

Φ22.6-23

10

5

10-14

30/27

AC-PG19

24

Φ24.2-24.5

10

5

12-15

30/28

AC-PG21

28.3

Φ28.5-29

12

5

13-18

36/33

AC-PG25

30

Φ30.2-30.5

12

6

16-21

37/35

AC-PG29

37

Φ37.2-37.5

12

6

18-25

45/42

AC-PG36

47

Φ47.3-48

17

7

22-32

58/52

AC-PG42

54

Φ54.5-55

19

7

32-39

65/60

AC-PG48

59.3

Φ60-61

19

7

37-44

70/69

AC-PG63

71

Φ71.5-72

27

19

42-51

83/75
