EKR8-3 umfasst zwei Produkttypen: Lichtaktivierter Schalter und Treppenhauslicht-Zeitschalter.

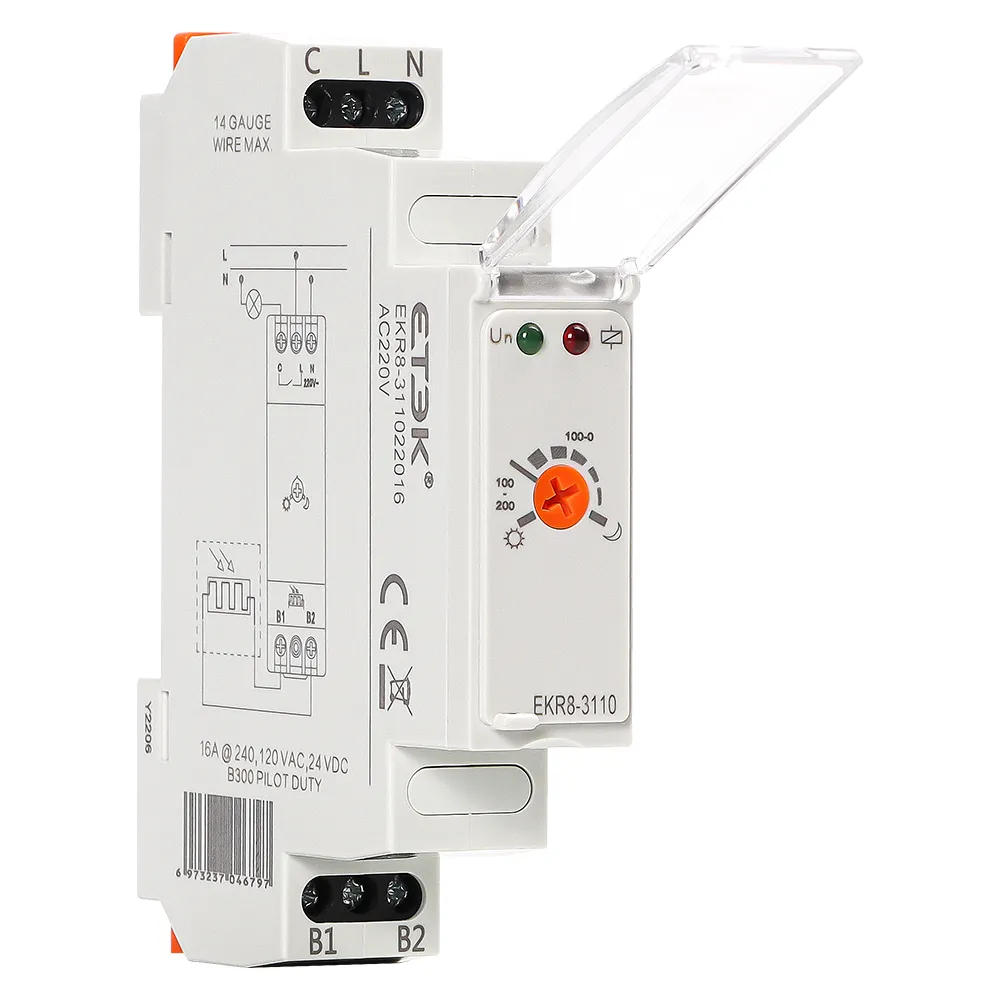

Lichtaktivierter Schalter
1. Schalten Sie elektrische Geräte je nach Änderung der Lichtintensität ein oder aus. Der Schwellenwert kann je nach Bedarf eingestellt werden.
2. Wenn die Umgebungshelligkeit abnimmt und unter den gewählten Schwellenwert fällt, schließt der Steuerkontakt; wenn die Umgebungshelligkeit zunimmt und über den gewählten Schwellenwert steigt, öffnet der Steuerkontakt.
3. Geeignet für die Montage auf 35-mm-Schienen (gemäß EN60715-Norm).
4. Beleuchtung oder Lichtsteuerungssystem.
1. Wenn der Schalter betätigt wird, schließt sich der Steuerkontakt, die Beleuchtung geht an und die Verzögerung beginnt.
2. Nach Ablauf der vorgegebenen Zeit wird der Steuerkontakt getrennt und die Beleuchtung ausgeschaltet.
3. Geeignet für die Montage auf 35-mm-Schienen (gemäß EN60715-Norm).
4. Beleuchtung oder Lichtsteuerungssystem.

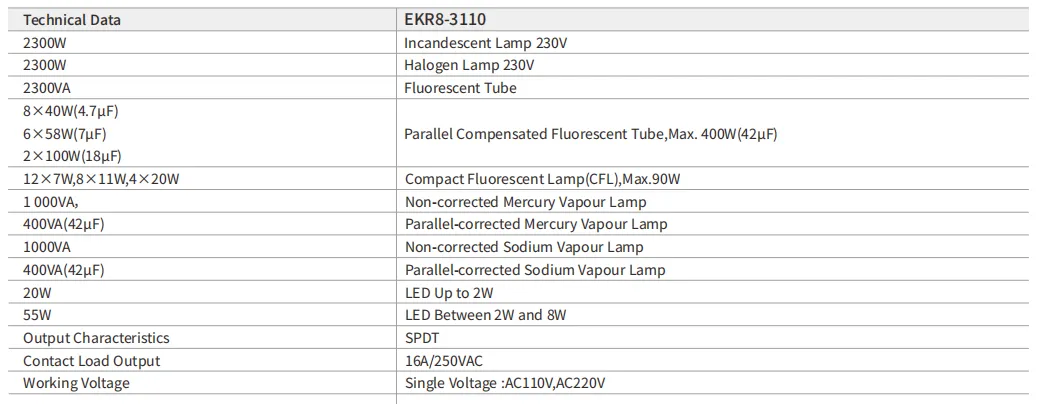

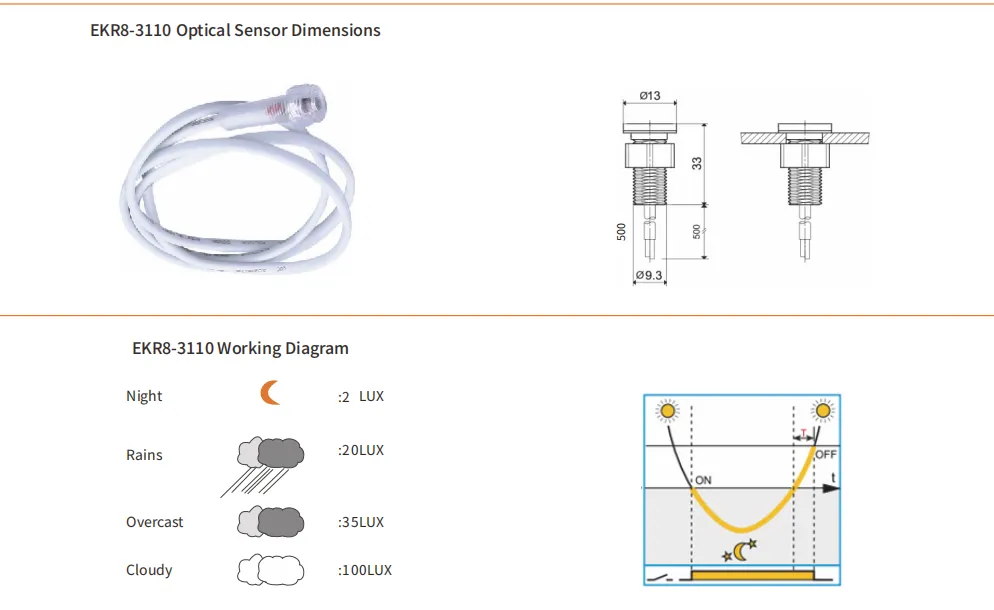

EKR8-3110 |
 |

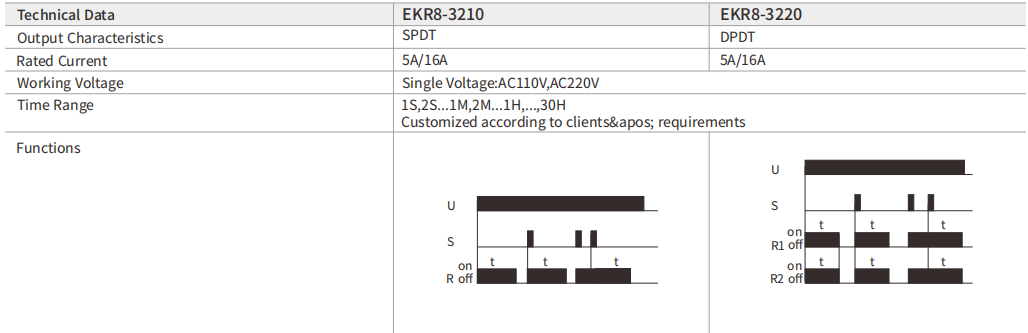

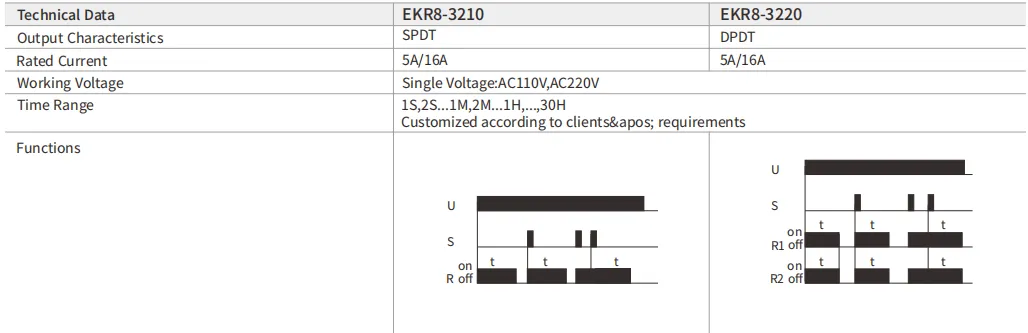

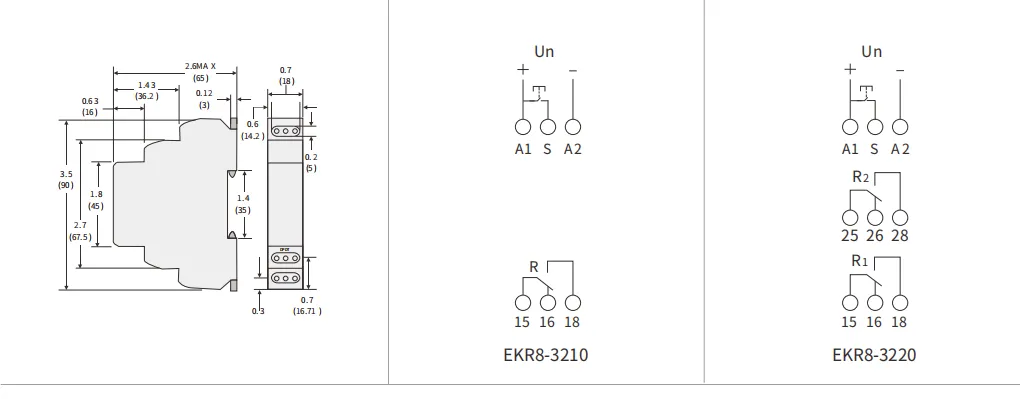

EKR8-3210/ 3220 |
 |

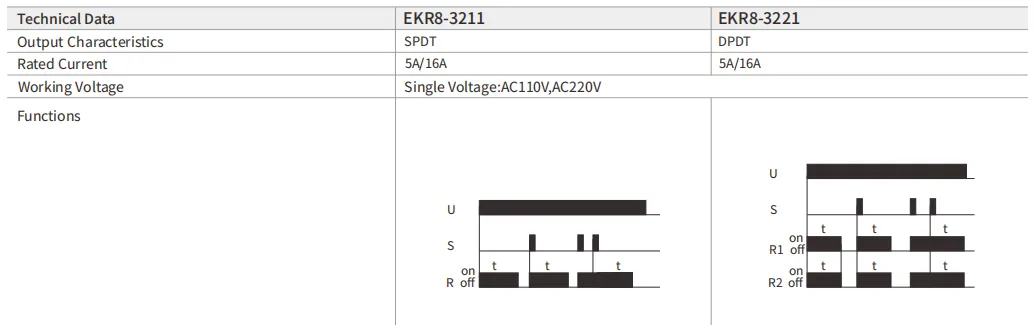

EKR8-3211/3221 |
 |

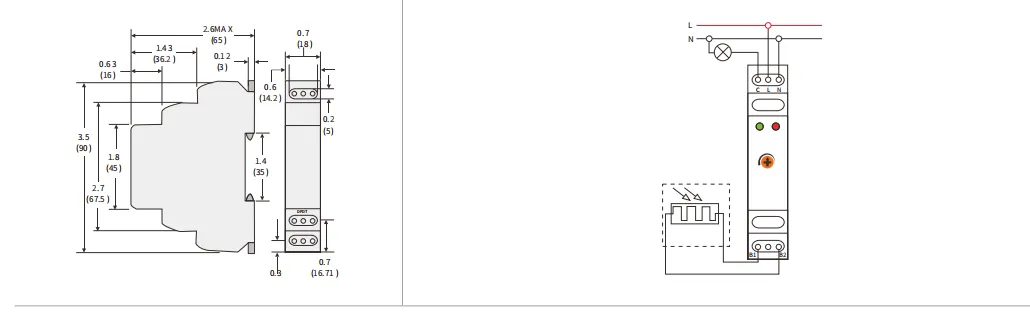

| EKR8-3110 |
|
| EKR8-3210/3220 |
 |

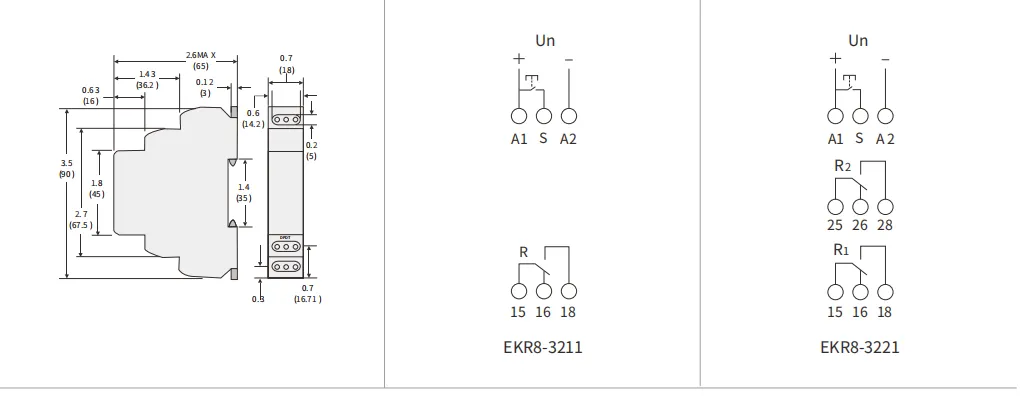

| EKR8-3211/3221 |
 |

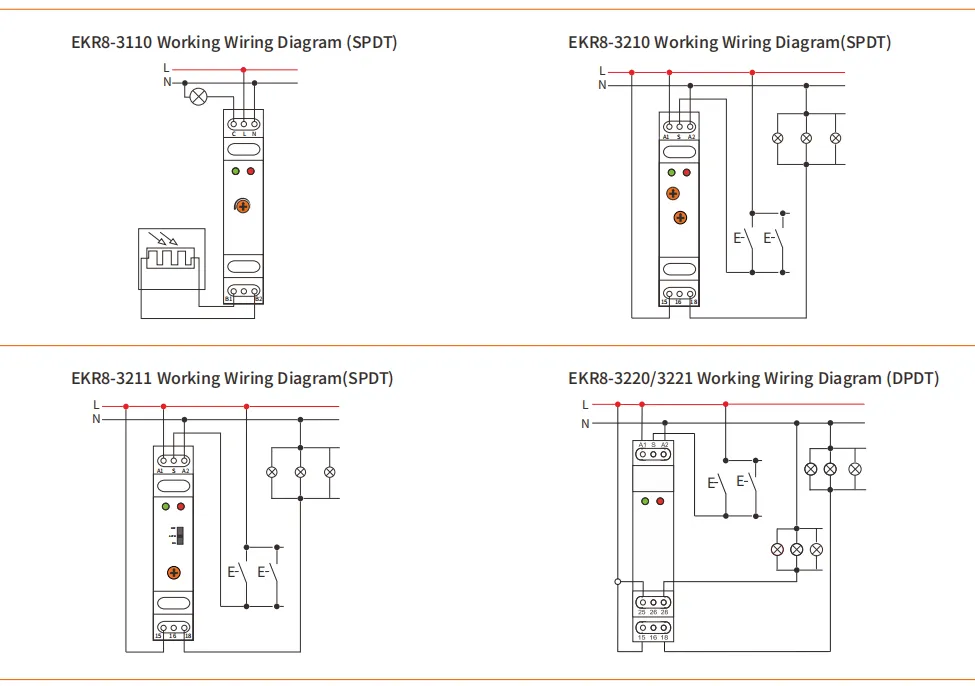

| Funktionsschaltplan |
 |
| Reference No. | Specification |
| EKR8-311011016 | Light Activated Switch 1 knob SPDT rotary switch 110V 16A |
| EKR8-311022016 | Light Activated Switch 1 knob SPDT rotary switch 220V 16A |
| EKR8-32101105 | Staircase Light Time Switch 2 knob SPDT rotary switch 110V 5A |
| EKR8-32102205 | Staircase Light Time Switch 2 knob SPDT rotary switch 220V 5A |
| EKR8-3210H005 | Staircase Light Time Switch 2 knob SPDT rotary switch 110-240VAC/DC 5A |
| EKR8-321011016 | Staircase Light Time Switch 2 knob SPDT rotary switch 110V 16A |
| EKR8-321022016 | Staircase Light Time Switch 2 knob SPDT rotary switch 220V 16A |
| EKR8-3210H0016 | Staircase Light Time Switch 2 knob SPDT rotary switch 110-240VAC/DC 16A |
| EKR8-32201105 | Staircase Light Time Switch 2 knob DPDT rotary switch 110V 5A |
| EKR8-32202205 | Staircase Light Time Switch 2 knob DPDT rotary switch 220V 5A |
| EKR8-3220H005 | Staircase Light Time Switch 2 knob DPDT rotary switch 110-240VAC/DC 5A |
| EKR8-322011016 | Staircase Light Time Switch 2 knob DPDT rotary switch 110V 16A |
| EKR8-322022016 | Staircase Light Time Switch 2 knob DPDT rotary switch 220V 16A |
| EKR8-3220H0016 | Staircase Light Time Switch 2 knob DPDT rotary switch 110-240VAC/DC 16A |
| EKR8-32111105 | Staircase Light Time Switch 2 knob SPDT toggle switch 110V 5A |
| EKR8-32112205 | Staircase Light Time Switch 2 knob SPDT toggle switch 220V 5A |
| EKR8-3211H005 | Staircase Light Time Switch 2 knob SPDT toggle switch 110-240VAC/DC 5A |
| EKR8-321111016 | Staircase Light Time Switch 2 knob SPDT toggle switch 110V 16A |
| EKR8-321122016 | Staircase Light Time Switch 2 knob SPDT toggle switch 220V 16A |
| EKR8-3211H0016 | Staircase Light Time Switch 2 knob SPDT toggle switch 110-240VAC/DC 16A |
| EKR8-32211105 | Staircase Light Time Switch 2 knob DPDT toggle switch 110V 5A |
| EKR8-32212205 | Staircase Light Time Switch 2 knob DPDT toggle switch 220V 5A |
| EKR8-3221H005 | Staircase Light Time Switch 2 knob DPDT toggle switch 110-240VAC/DC 5A |
| EKR8-322111016 | Staircase Light Time Switch 2 knob DPDT toggle switch 110V 16A |
| EKR8-322122016 | Staircase Light Time Switch 2 knob DPDT toggle switch 220V 16A |
| EKR8-3221H0016 | Staircase Light Time Switch 2 knob DPDT toggle switch 110-240VAC/DC 16A |
