EKR8-3 Lichtschalter und Treppenlichtzeitschalter
Anfragen

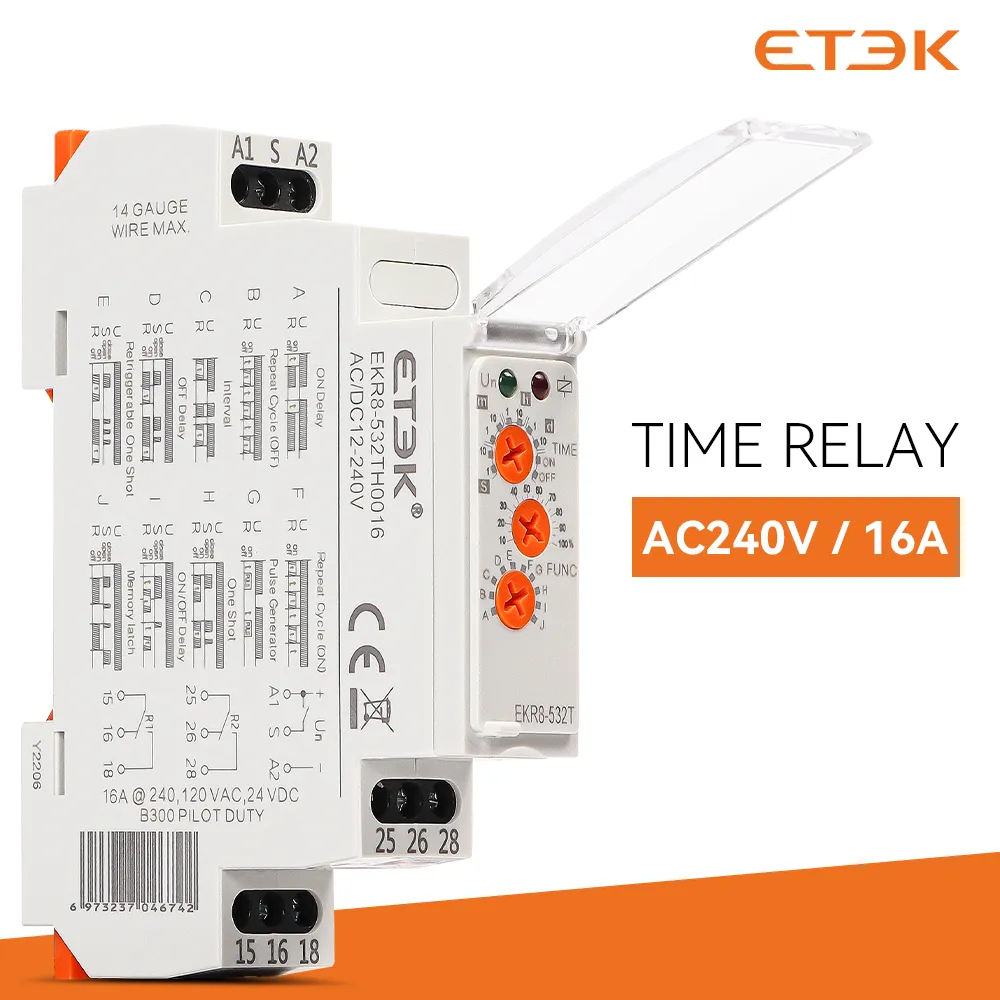

Das Zeitrelais ist eine automatische Steuereinheit, die mit verschiedenen anderen elektrischen Geräten kombiniert werden kann, um eine automatische Steuerung des laufenden Stromkreises zu realisieren. Wenn die voreingestellte Zeit abgelaufen ist, wird der Kontaktausgang geschlossen oder geöffnet, so dass die elektrische Ausrüstung des Terminals automatisch laufen oder stoppen kann.
Diese Serie von Zeitrelais bietet die Vorteile eines breiten Betriebsspannungsbereichs, klarer Arbeitsanweisungen, eines geringen Volumens, einer einheitlichen Größe, einer einfachen Installation usw.
Anwendung: Industriemaschinen, Beleuchtung, Fertigung, HVAC-System, Lebensmittel und Landwirtschaft.
Technisches Datenblatt 1 | ||||
EKR8-521T | EKR8-522T | EKR8-541T | EKR8-542T | |
Ausgangseigenschaften | SPDT-Ausgang mit mehreren Perioden | DPDT-Ausgang mit mehreren Perioden | Mehrperiodenzirkulation, SPDT | Mehrperiodenumlauf, DPDT |
Nennstrom | 5A/16A | |||
Betriebsspannung | Einzelspannung: AC12V, AC24V, AC110V, AC220V, DC12V, DC24V Breite Spannung: AC/DC12-240V | |||
Zeitspanne | 0,1 s ~ 10 d | |||
Funktionen | SPDT | DPDT | SPDT | DPDT |
Technisches Datenblatt 2 | |||||
EKR8-5110 | EKR8-5111 | EKR8-5120 | EKR8-5121 | EKR8-5130 | |
Ausgangseigenschaften | SPDT (Einschaltverzögerung) | SPDT (Ausschaltverzögerung) | DPDT (Einschaltverzögerung) | DPDT (Ausschaltverzögerung) | One Group Inst, One Group Delay |
Nennstrom | 5A/16A | ||||
Betriebsspannung | Einzelspannung: AC12V, AC24V, AC110V, AC220V, DC12V, DC24V Breite Spannung: AC/DC12-240V | ||||
Zeitspanne | 1S,3S,6S,10S,30S,60S,3M,6M,10M,30M,60M,3H,6H,10H,30H | ||||
Funktionen | SPDT | DPDT | DPDT | DPDT | DPDT |
Technisches Datenblatt 3 | |||
EKR8-521★ | EKR8-522★ | EKR8-532★ | |
Ausgangseigenschaften | Mehrperioden-Zeitverzögerung, SPDT | Mehrperioden-Zeitverzögerung, DPDT | Multi-Periode, Zeitverzögerung, A/B-Modus umschaltbar |
Nennstrom | 5A/16A | ||
Betriebsspannung | Einzelspannung: AC12V, AC24V, AC110V, AC220V, DC12V, DC24V Breite Spannung: AC/DC12-240V | ||
Zeitspanne | ★: A, B, C, D, E A: 1S/10S/1M/10M, B:3S/30S/3M/30M, C:6S/60S/6M/60M D: 1M/10M/1H/10H, E:3M/30M/3H/30H | ||
Funktionen | SPDT | DPDT | Ein Modus: DPDT, B-Modus: Ein Gruppeninst, eine Gruppenverzögerung, DPDT |
Abmessungen | |
 | |
Schaltplan | |
| EKR8-521T/522T | |
 | |

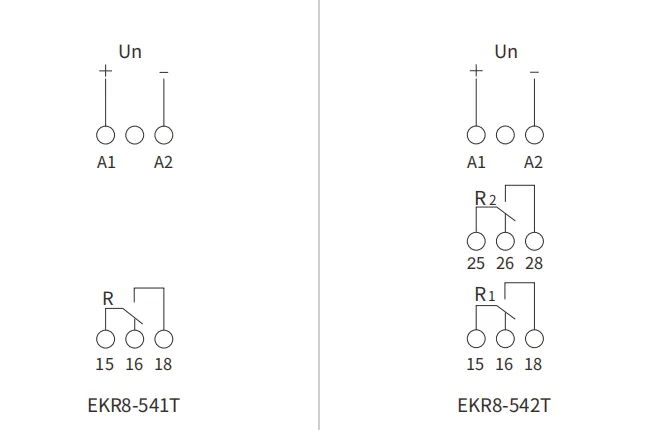

| EKR8-541T/542T | |
 | |

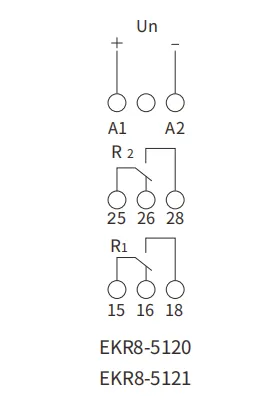

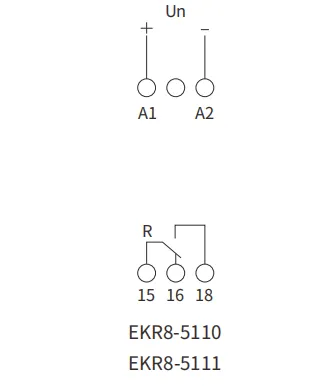

| EKR8-5110/5111 | EKR8-5120/5121 |
 |  |

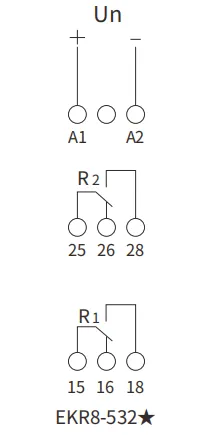

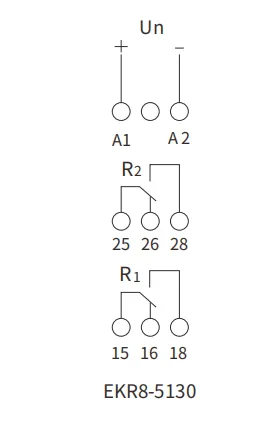

| EKR8-5130 | EKR8-532x |
 |  |
| EKR8-521x/522x | |
 | |
