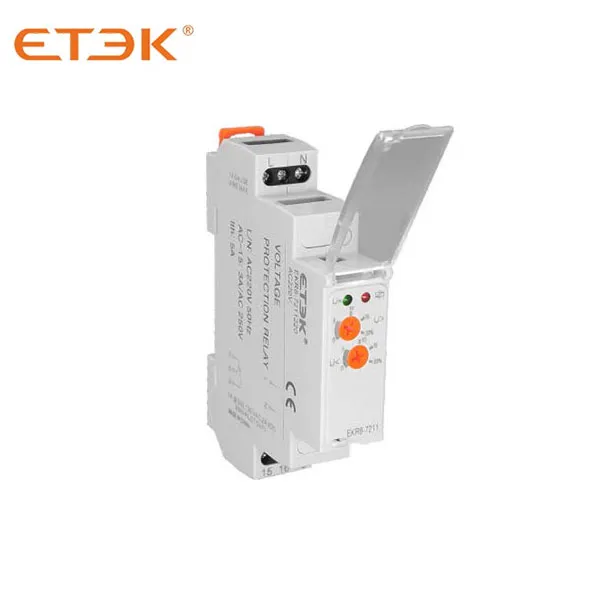

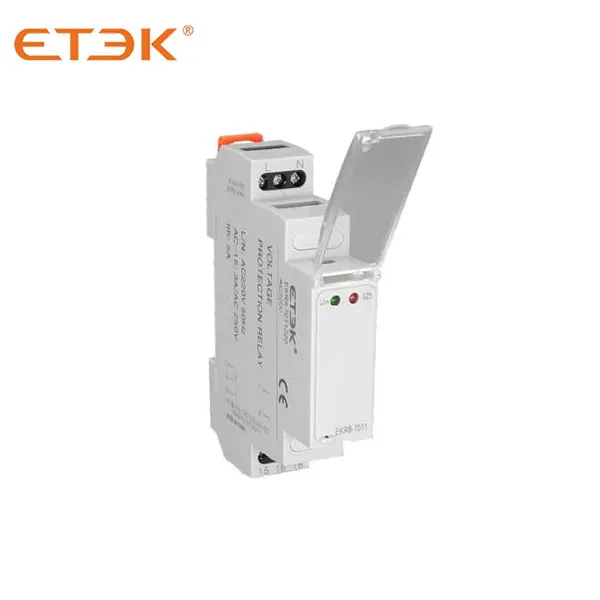

Einphasen-Spannungsüberwachungsrelais dienen dem Schutz einphasiger Verbraucher vor unzulässigen Spannungsschwankungen im Stromnetz. Sie bieten vielfältige Einstellmöglichkeiten, darunter eine Einschaltverzögerung zum Schutz von Kälteanlagen, Kompressoren und Klimaanlagen.
1. Die Leitung wird bei Über- und Unterspannung unterbrochen und anschließend automatisch wieder angeschlossen.
Rückkehr zum Normalzustand ohne manuelle Eingriffe.
2. Wenn die Leitung vorübergehende oder vorübergehende Über- und Unterspannungen aufweist, funktioniert der Schutzschalter einwandfrei.
Technische Daten | |||
EKR8-7011 | EKR8-7211 | EKR8-7311 | |
Überwachungstyp | Einphasig | ||
Ausgabecharakteristika | SPDT | ||
Überspannung | 15% | 0–20 % | 0–20 % |
Unterspannung | 15% | 0–20 % | 0–20 % |
Zeitverzögerung | 3S | 3S | 0,1-10S |
Betriebsspannung | Wechselstrom 110 V oder 220 V | ||
Frequenz | 50/60 Hz | ||
Reaktionszeit des Relais | 0,5S | ||
Kontaktbewertung | AC-15:3A/250VAC | ||
| Umgebungstemperatur | -10 °C bis +55 °C | ||
Spannungsfehler | ⼟Max. 2% | ||
Temperaturfehler | ⼠Max. 2 % | ||
 |  |
| EKR8-7011110 | Voltage Protection Relay 0 knob SPDT single phase 110VAC |
| EKR8-7011220 | Voltage Protection Relay 0 knob SPDT single phase 220VAC |
| EKR8-7011380 | Voltage Protection Relay 0 knob SPDT single phase 380VAC |
| EKR8-7011400 | Voltage Protection Relay 0 knob SPDT single phase 400VAC |
| EKR8-7011415 | Voltage Protection Relay 0 knob SPDT single phase 415VAC |
| EKR8-7011440 | Voltage Protection Relay 0 knob SPDT single phase 440VAC |
| EKR8-7211110 | Voltage Protection Relay 2 knob SPDT single phase 110VAC |
| EKR8-7211220 | Voltage Protection Relay 2 knob SPDT single phase 220VAC |
| EKR8-7211380 | Voltage Protection Relay 2 knob SPDT single phase 380VAC |
| EKR8-7211400 | Voltage Protection Relay 2 knob SPDT single phase 400VAC |
| EKR8-7211415 | Voltage Protection Relay 2 knob SPDT single phase 415VAC |
| EKR8-7211440 | Voltage Protection Relay 2 knob SPDT single phase 440VAC |
| EKR8-7311110 | Voltage Protection Relay 3 knob SPDT single phase 110VAC |
| EKR8-7311220 | Voltage Protection Relay 3 knob SPDT single phase 220VAC |
| EKR8-7311380 | Voltage Protection Relay 3 knob SPDT single phase 380VAC |
| EKR8-7311400 | Voltage Protection Relay 3 knob SPDT single phase 400VAC |
| EKR8-7311415 | Voltage Protection Relay 3 knob SPDT single phase 415VAC |
| EKR8-7311440 | Voltage Protection Relay 3 knob SPDT single phase 440VAC |
