Das Spannungsschutzrelais nutzt einen schnellen und energiesparenden Prozessor. Bei Überspannung, Unterspannung, Phasenausfall oder Phasenumkehr in der Stromversorgungsleitung unterbricht das Relais den Stromkreis schnell und sicher, um Unfälle durch fehlerhafte Spannungen am Endgerät zu verhindern.
1. Das Produkt verfügt über Schutzfunktionen: Phasenunterbrechung, Phasenstaffelung, Unsymmetriespannung, Nullleitungsunterbrechung.

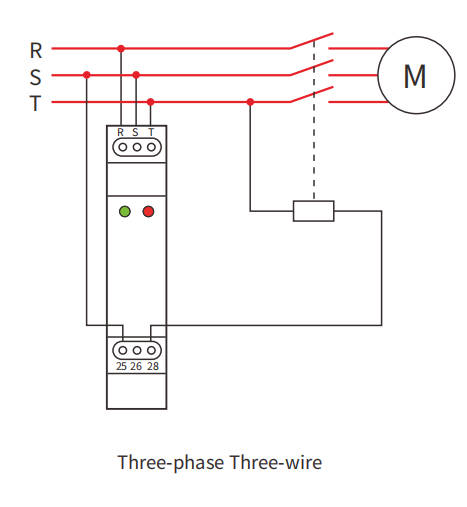

2. Echtzeitüberwachung von Phasenverschiebungs-, Phasenausfall- und Spannungsunsymmetriefehlern in dreiphasigen Dreileiterkreisen.
3. Spannungsüberwachung: Das Produkt verbessert die Störfestigkeit des Frequenzumrichters und sorgt für eine stabilere Leistung.
4. Spannungsüberwachungsrelais, der Phasenfolgeschutz verwendet eine standardisierte modulare Struktur und ist für die Schienenmontage geeignet.
5. Phasenfolgeschutzrelais, das Produkt verfügt über zwei Kontrollleuchten, die verschiedene Betriebszustände anzeigen.
Technische Daten | |||

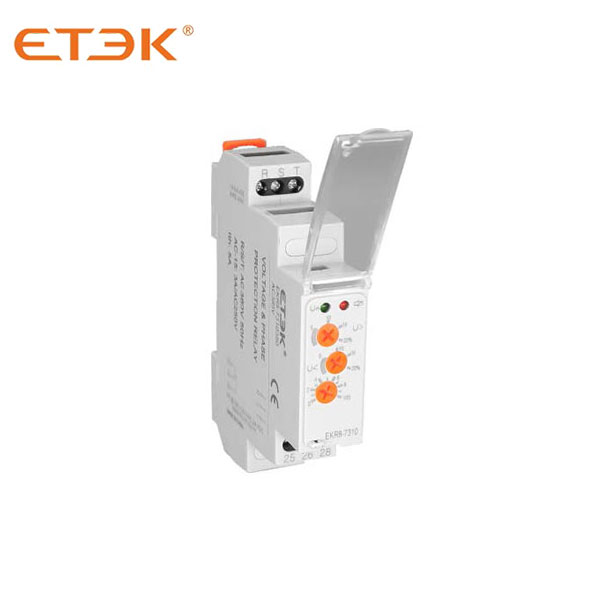

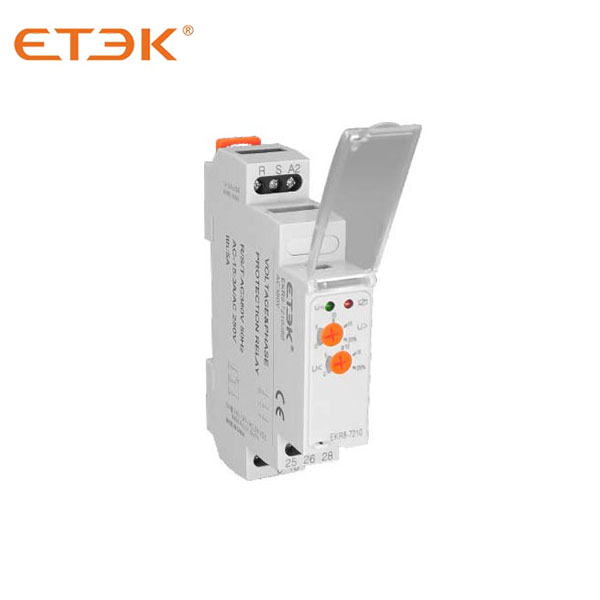

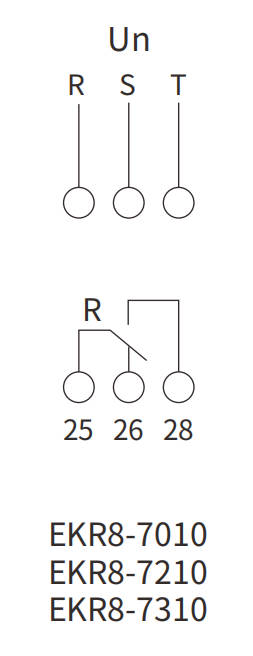

EKR8-7010 | EKR8-7210 | EKR8-7310 | |
Überwachungstyp | Dreiphasig | ||
Ausgabecharakteristika | SPDT | ||
Überspannung | 15% | 0-20% | 0-20% |
Unterspannung | 15% | 0-20% | 0-20% |
Zeitverzögerung | 3S | 3S | 0,1-10S |
Phasenfolge | √ | ||
Phasenausfall | √ | ||
Betriebsspannung | Wechselstrom 220 V, 380 V, 400 V, 415 V, 440 V | ||
Frequenz | 50/60 Hz | ||
Reaktionszeit des Relais | 0,5S | ||
Kontaktbewertung | AC-15:3A/250VAC | ||
Umgebungstemperatur | -10 °C bis +55 °C | ||
Spannungsfehler | ⼟Max. 2% | ||
Temperaturfehler | ⼟Max. 2% | ||
 |  |
| EKR8-7010110 | Voltage Protection Relay 0 knob SPDT three phase110VAC |
| EKR8-7010220 | Voltage Protection Relay 0 knob SPDT three phase 220VAC |
| EKR8-7010380 | Voltage Protection Relay 0 knob SPDT three phase 380VAC |
| EKR8-7010400 | Voltage Protection Relay 0 knob SPDT three phase 400VAC |
| EKR8-7010415 | Voltage Protection Relay 0 knob SPDT three phase 415VAC |
| EKR8-7010440 | Voltage Protection Relay 0 knob SPDT three phase 440VAC |
| EKR8-7210110 | Voltage Protection Relay 2 knob SPDT three phase110VAC |
| EKR8-7210220 | Voltage Protection Relay 2 knob SPDT three phase 220VAC |
| EKR8-7210380 | Voltage Protection Relay 2 knob SPDT three phase 380VAC |
| EKR8-7210400 | Voltage Protection Relay 2 knob SPDT three phase 400VAC |
| EKR8-7210415 | Voltage Protection Relay 2 knob SPDT three phase 415VAC |
| EKR8-7210440 | Voltage Protection Relay 2 knob SPDT three phase 440VAC |
| EKR8-7310110 | Voltage Protection Relay 3 knob SPDT three phase 110VAC |
| EKR8-7310220 | Voltage Protection Relay 3 knob SPDT three phase 220VAC |
| EKR8-7310380 | Voltage Protection Relay 3 knob SPDT three phase 380VAC |
| EKR8-7310400 | Voltage Protection Relay 3 knob SPDT three phase 400VAC |
| EKR8-7310415 | Voltage Protection Relay 3 knob SPDT three phase 415VAC |
| EKR8-7310440 | Voltage Protection Relay 3 knob SPDT three phase 440VAC |
