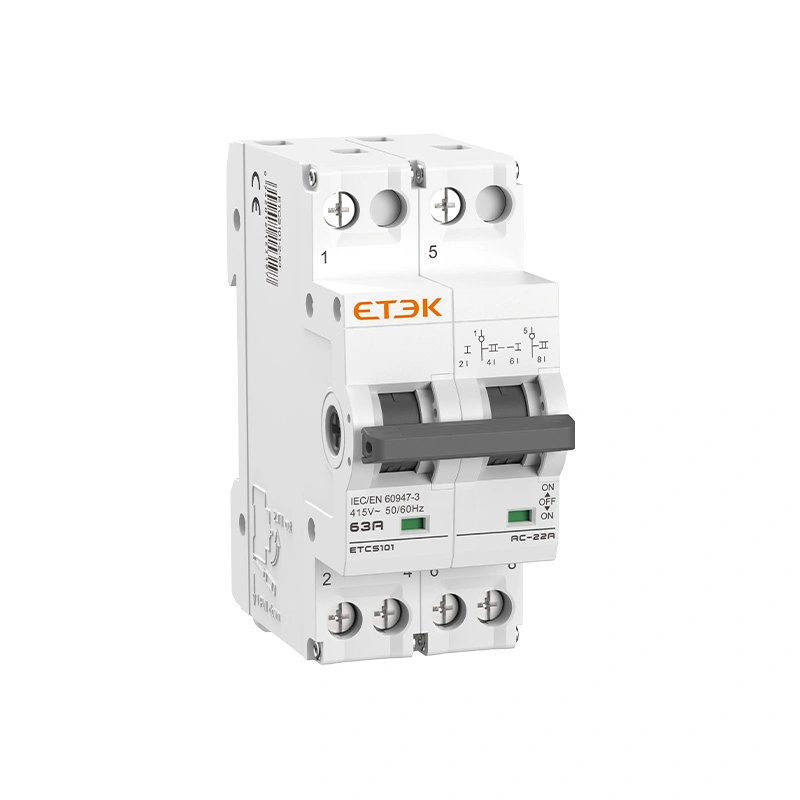

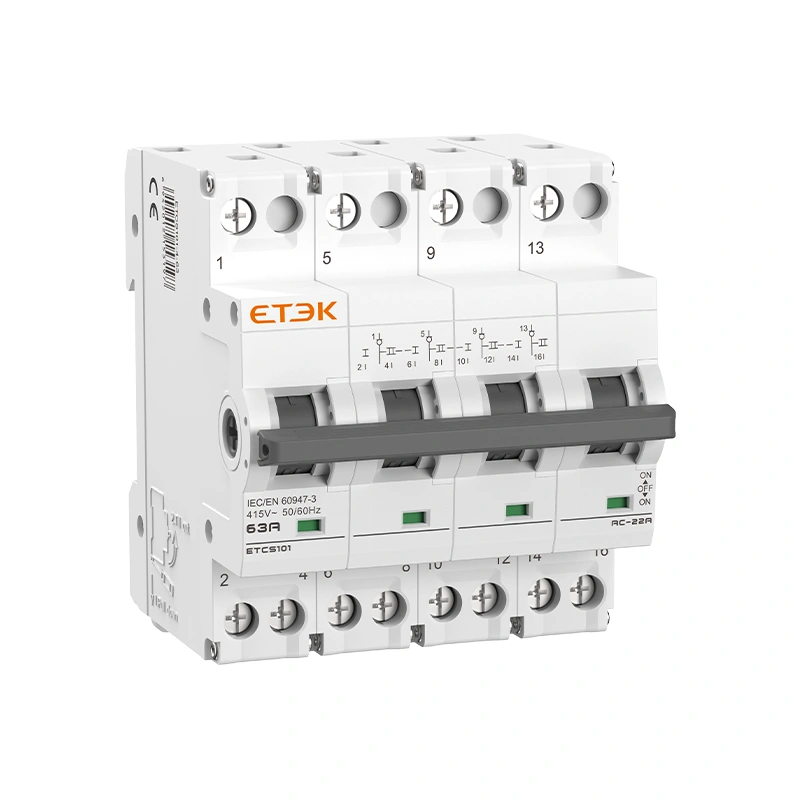

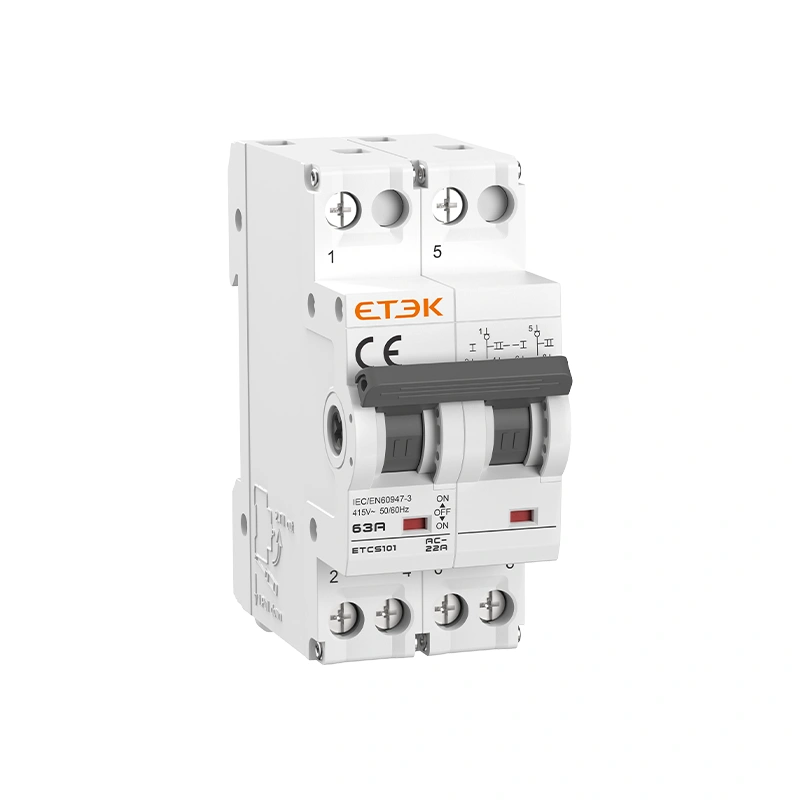

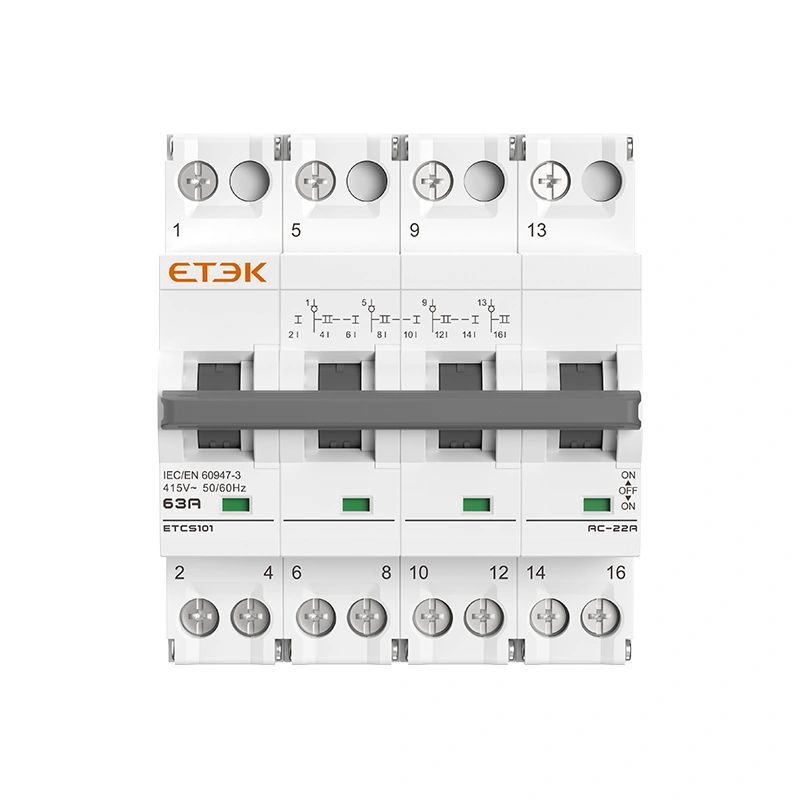

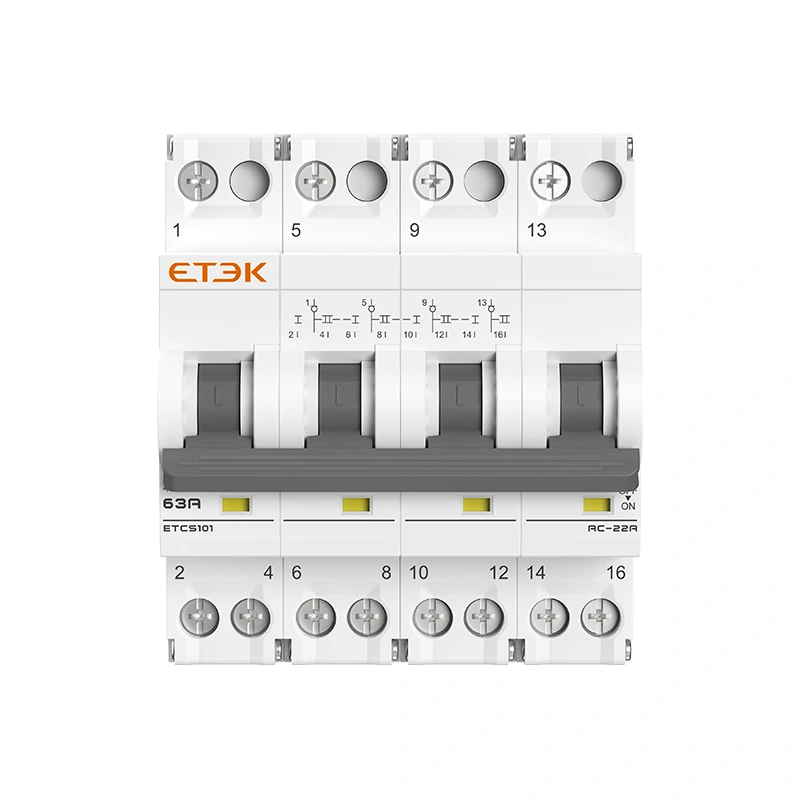

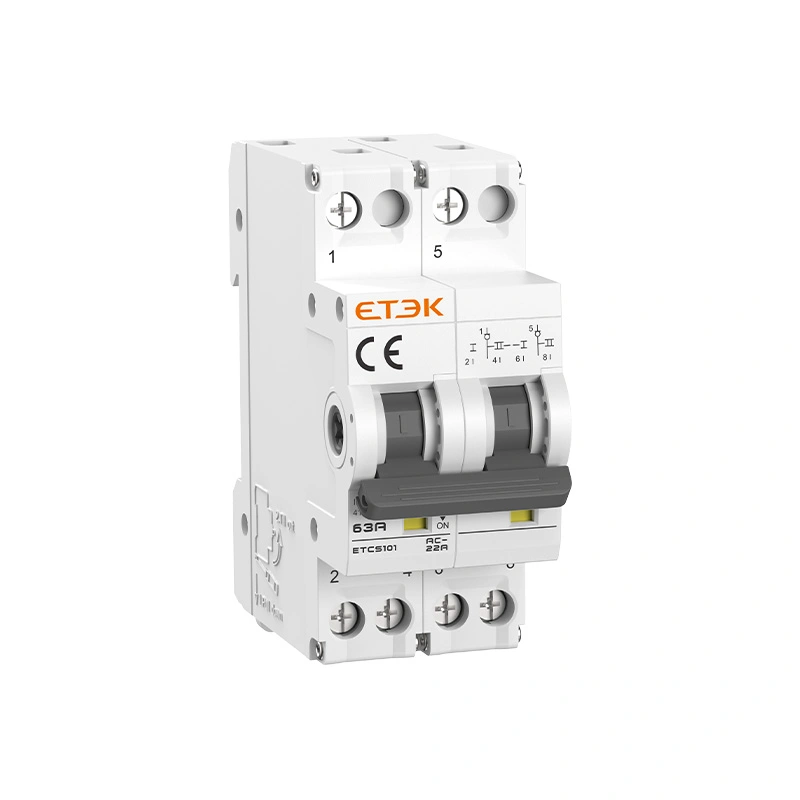

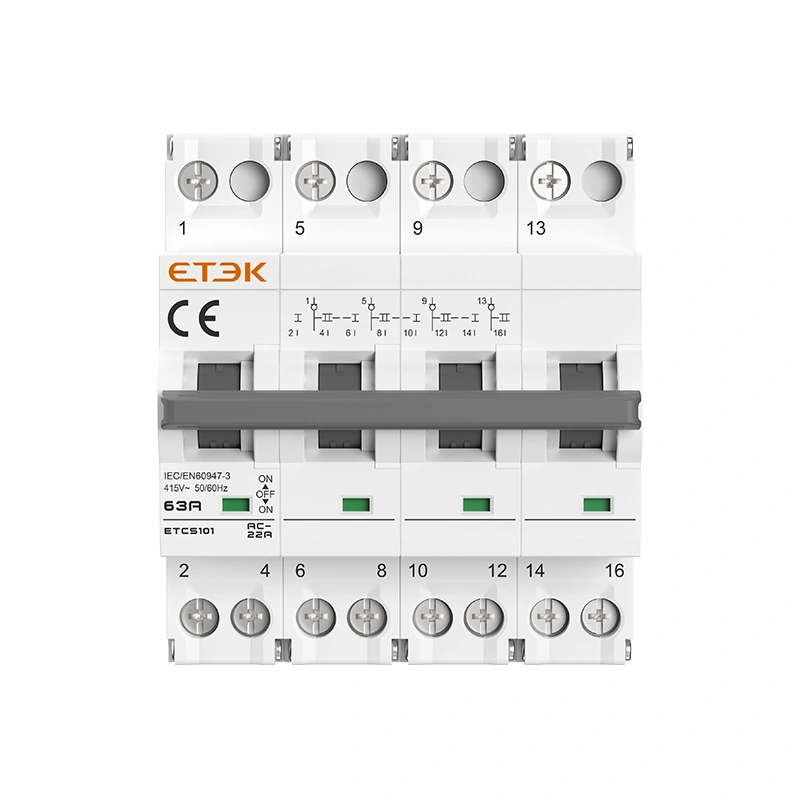

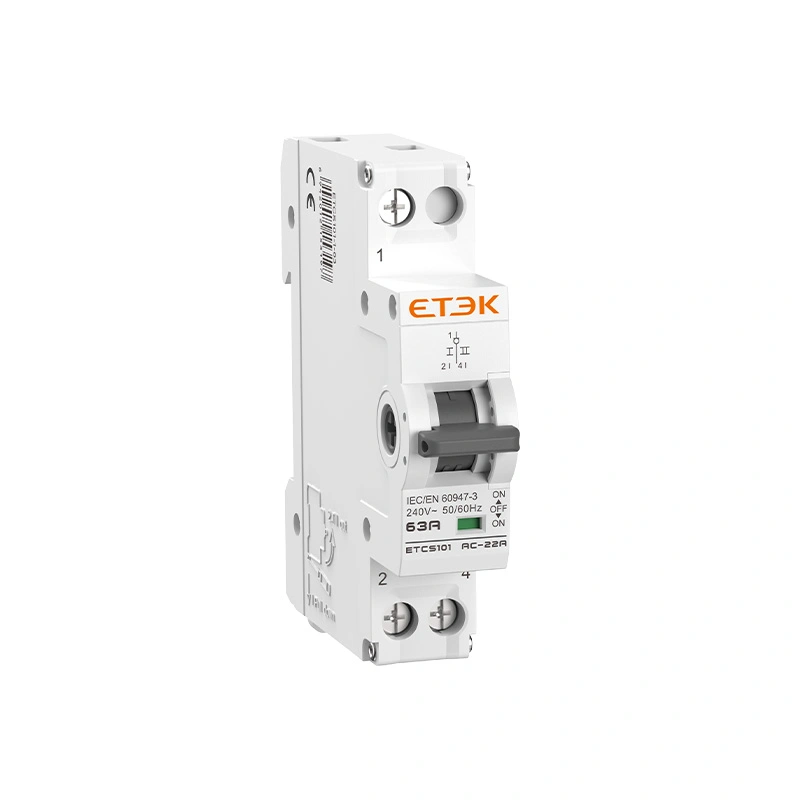

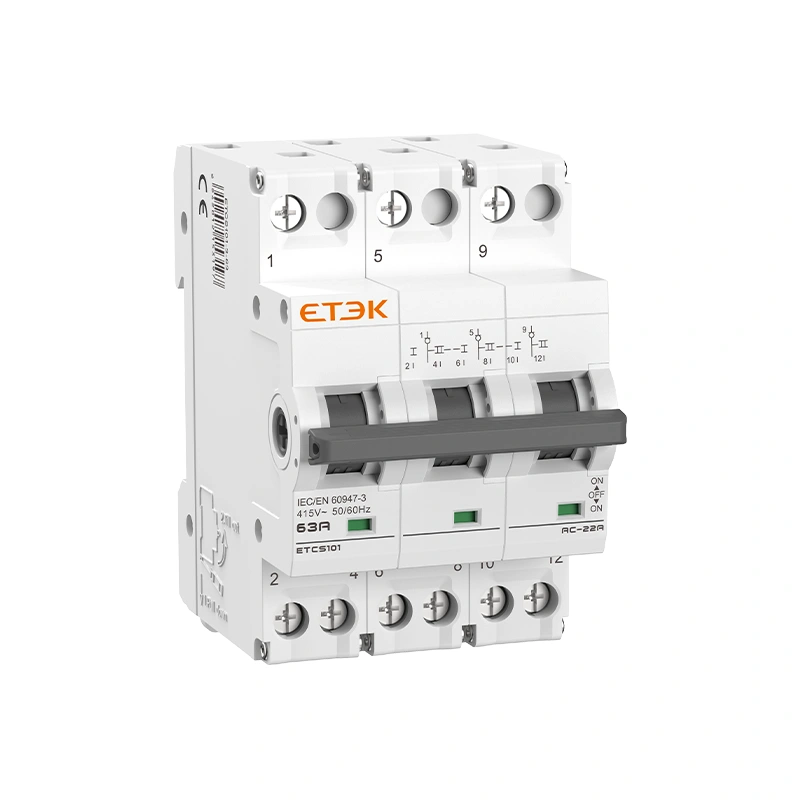

Der modulare Umschalter ETCS101 dient zum manuellen Umschalten zwischen zwei Stromquellen, beispielsweise Netzstrom und Notstromaggregat. Seine IO-II-Bedienpositionen ermöglichen eine einfache und übersichtliche Auswahl der Hauptstromquelle, das Trennen des Stromkreises oder das Zuschalten der Notstromquelle.
Dank seines kompakten modularen Gehäuses und der 35-mm-DIN-Schienenmontage eignet sich der ETCS101 für Verteilerkästen, Schaltanlagen, Maschinensteuerungen, Heizsysteme und Notstromverteilungsanwendungen.

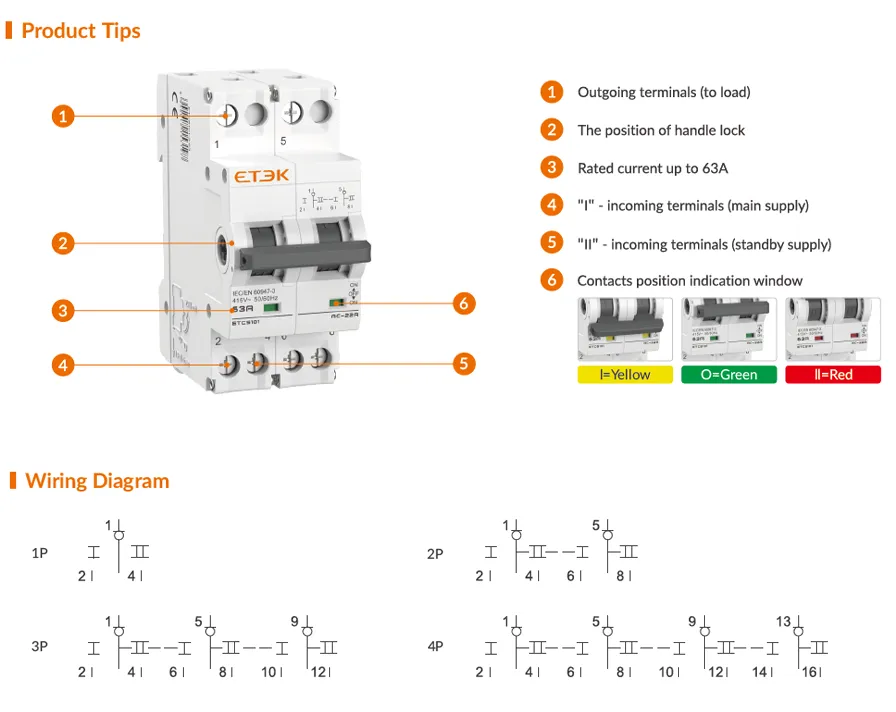

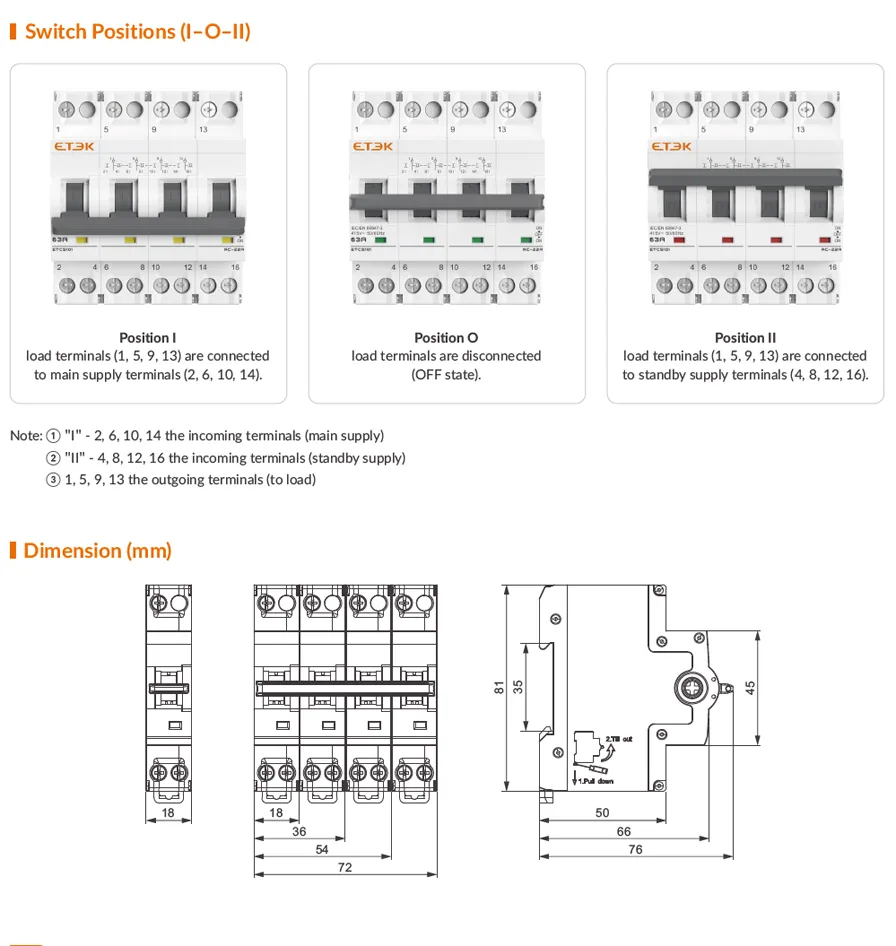

Haupt-/Aus-/Standby-Steuerung
Die Drei-Positionen-IO-II-Bedienung ermöglicht eine einfache manuelle Steuerung von zwei unabhängigen Stromversorgungen.
Kompakte DIN-Schienenkonstruktion
Konzipiert für die schnelle Montage auf einer Standard-35-mm-DIN-Schiene, wodurch Platz im Schaltschrank gespart wird.

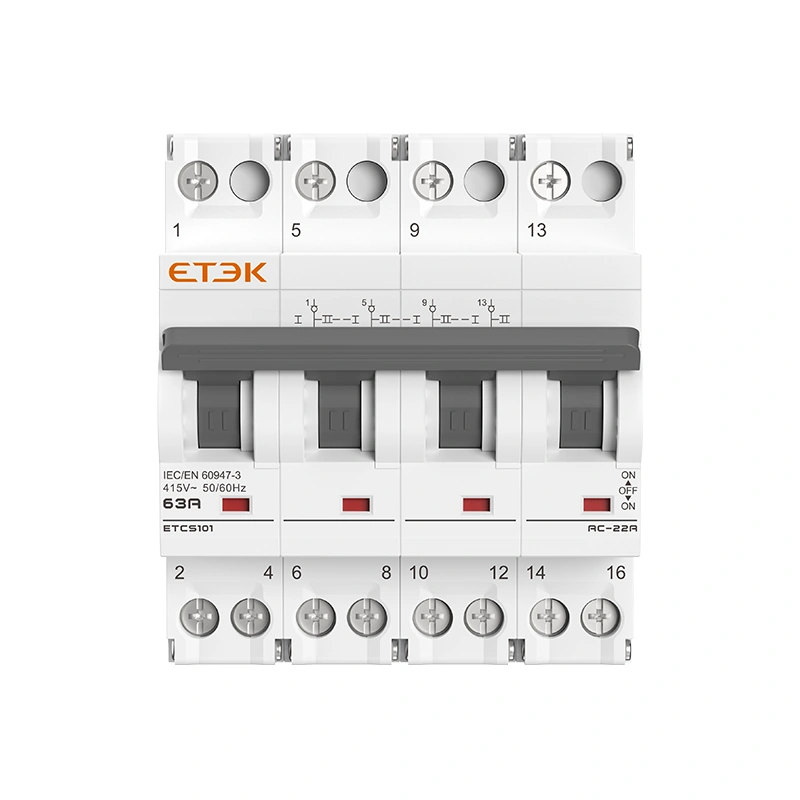

Klare Positionsanzeige
Das vordere Anzeigefenster ermöglicht es dem Benutzer, die aktive Schaltposition auf einen Blick zu erkennen.
Flexible Mast- und Stromoptionen
Erhältlich in 1P-, 2P-, 3P- und 4P-Ausführungen mit Stromstärken von 16A bis 63A.
Verteilerkästen – Umschaltung zwischen normaler und Standby-Stromversorgung
Notstromsysteme mit Generator – Manuelle Umschaltung von Netzstrom auf Generatorstrom
Industrielle Schaltschränke – Auswahl der Hilfsstromversorgung für Maschinen und Anlagen
Heizsysteme – Steuerung der Stromquelle (Tag/Aus/Nacht)
Pumpen- und Motorschaltungen – Vorwärts-/Stopp-/Rückwärtsschaltanwendungen
Gewerbegebäude – Zuverlässige Notstromversorgung in elektrischen Verteilungssystemen
|
Standard |
EG/EN60947-3 |
|
Anzahl der Masten |
1P, 2P, 3P, 4P |
|
Bemessungsisolationsspannung (Ui) |
500 V |
|
Bemessungsbetriebsspannung (Ue) |
240/415 V |
|
Nennfrequenz |
50/60 Hz |
|
Bemessungsstrom(le) |
16, 25 |
|
Bemessungsstoßspannungsfestigkeit (Uimp) (1,2/50μs) |
4 kV |
|
Bemessungskurzzeit-Stehstromfestigkeit (Icw) |
480A/1s |
|
Nenn-Kurzzeit-Produktionskapazität (Icm) |
800A |
|
Nutzungskategorie |
AC-22A |
|
Maximale Backup-Sicherung |
125A gG |
|
Schutzgrad |
IP20 |
|
Elektrische Lebensdauer |
1500 Zyklen |
|
Mechanische Lebensdauer |
8500 Zyklen |
|
Kontaktformular (Schalterstellung) |
IO-II (drei stabile Positionen); |
|
Maximale Terminalkapazität |
Max. 12 mm² (direkt); |
|
Maximales Anzugsdrehmoment |
2,5 Nm |
|
Installation |
Montage auf 35-mm-DIN-Schiene |
|
Umgebungstemperatur |
-5℃ bis +40℃ |
|
Verschmutzungsgrad |
2 |
