DIN-Schienen-MCB-Umschalter für 63-125 A

Ein Umschalter dient dazu, die Stromversorgung eines Hauses oder Unternehmens vom öffentlichen Stromnetz auf einen lokalen Generator umzuschalten, wenn ein Stromausfall auftritt. Er wird auch als Transferschalter bezeichnet und ist direkt mit der Stromversorgung des Generators und dem Haus verbunden.

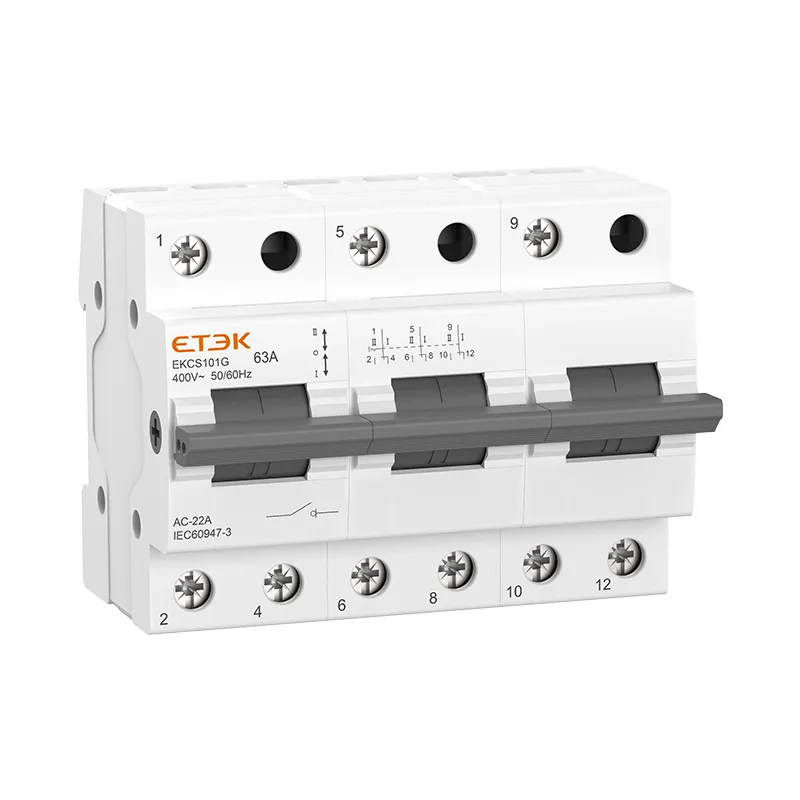

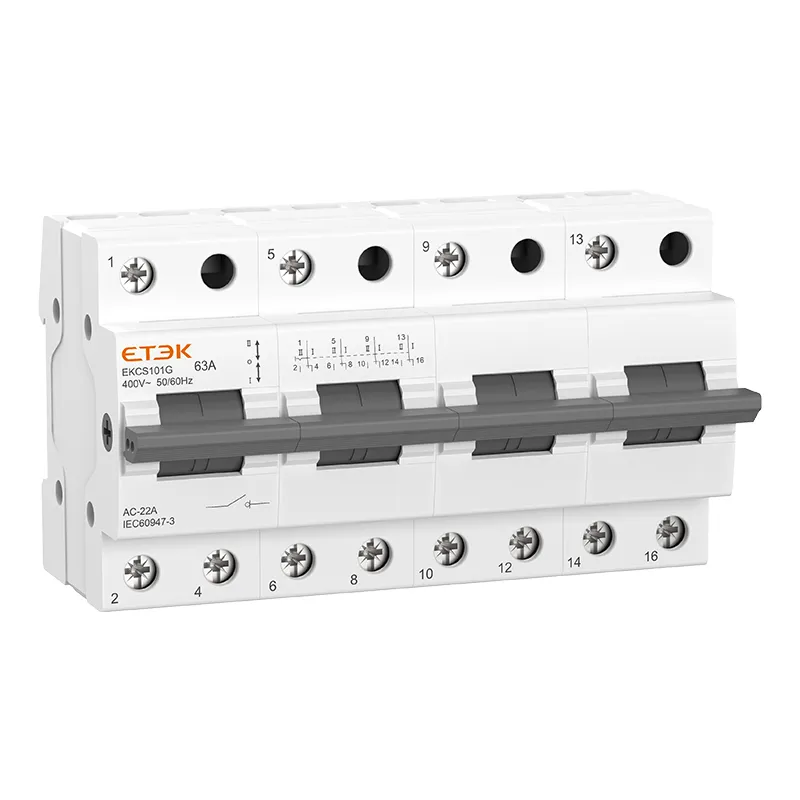

Der Schienen-Doppelstromumwandlungs-Trennschalter EKCS101G bietet vier Funktionen: Ein, Aus, Umschalten und Trennen. Er ermöglicht das freie Ein- und Ausschalten zwischen zwei Lasten, die von einer Leitungsgruppe versorgt werden, oder zwischen zwei Stromquellen. Er dient zum Ein- und Ausschalten sowie zum Umschalten zwischen Lasten und wird auf einer DIN-Normschiene (35 × 7,5 mm) montiert. Das Gehäuse besteht aus spritzgegossenem PA66 und ist hochflammhemmend. Der Schalter ist ideal für Schalt- und Öffnungsvorgänge in industriellen Anlagen und Stromkreisen geeignet. Der maximale Strom beträgt 125 A. Die Montage und Verdrahtung auf der Führungsschiene ist einfach und sicher.

1. Wenn der Griff die Position I erreicht: 1.5 und 2.6 sind verbunden.
2. Wenn der Griff die Position II erreicht: 1,5 und 4,8 sind verbunden.
3. Wenn sich der Griff in der mittleren Position befindet: Beide Gruppen sind getrennt.

Technische Daten

Abmessungen

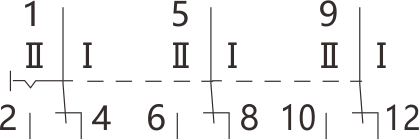

Schaltbild

1P

2P

3P

4P

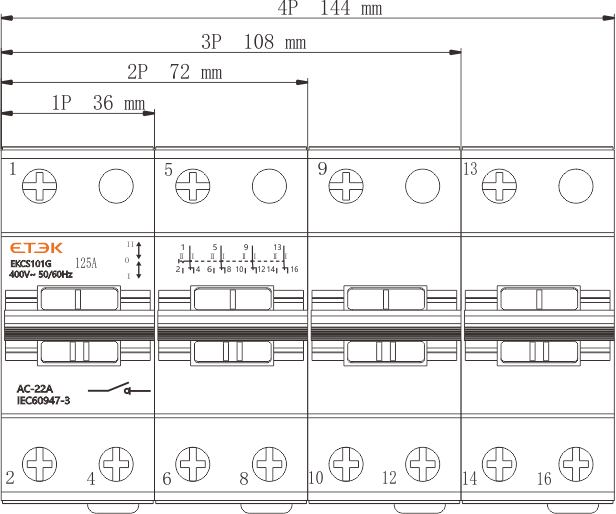

Installationsgröße
