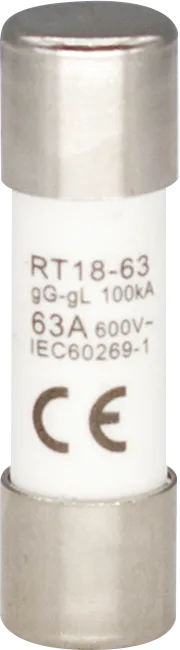

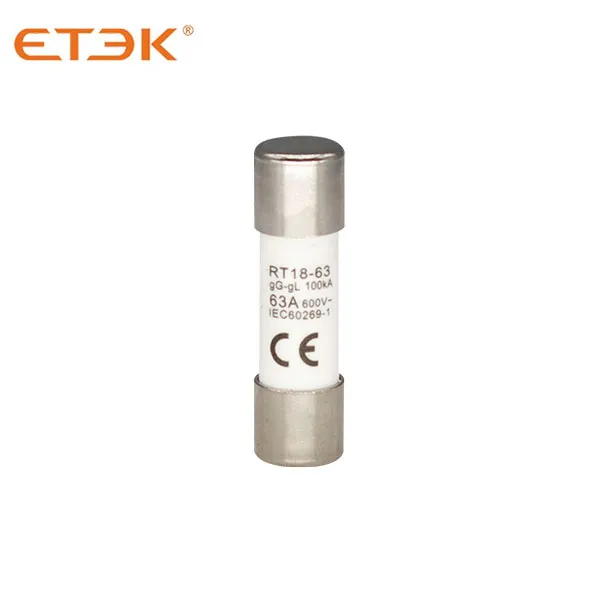

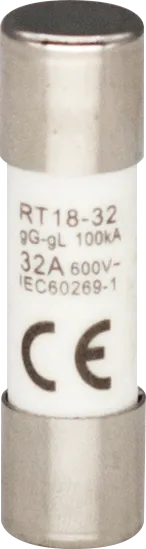

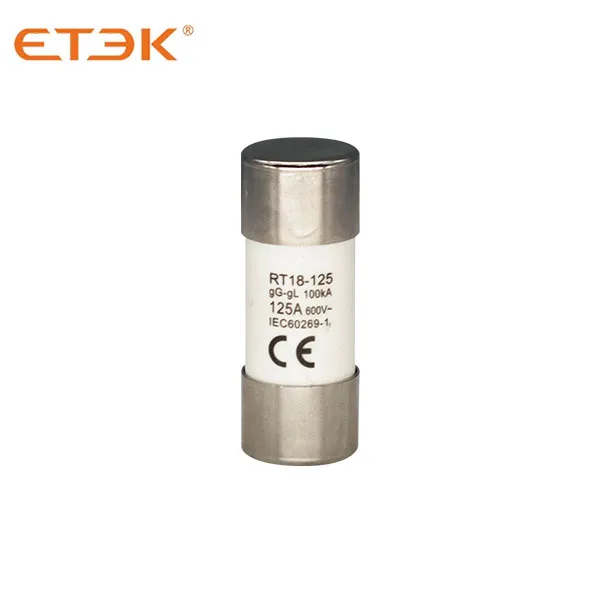

Eine Sicherung ist eine austauschbare Stromkreisschutzvorrichtung, die sowohl das Gerät als auch den Gerätebediener im Falle einer Stromkreisüberlastung schützt. Es ist üblicherweise mit einem Stromkreis in Reihe geschaltet, und wenn der Fehlerstrom auf einen bestimmten Wert ansteigt, brennt die Sicherung durch, um den Stromkreis zu unterbrechen, um das Ziel zu erreichen, andere Geräte im Stromkreis zu schützen. Die Sicherung ist die am häufigsten verwendete Komponente in einer Überstromschutzschaltung. Die herkömmliche Sicherung besteht hauptsächlich aus zwei Teilen eines Röhrenkörpers, dessen beide Enden metallische Verbindungsanschlüsse aufweisen, und Metallschmelzen in dem Röhrenkörper. Die meisten Sicherungen sind zylinderförmig, nämlich in Patronenbauweise.
Die Sicherung kann in einem bestimmten Bereich überlastet werden, wenn Stromschwankungen aufgrund von Stromversorgung oder externen Störungen auftreten;
Wenn im Stromkreis ein größerer Überlaststrom auftritt, sollte die Sicherung den Stromkreis in der eingestellten Zeit abschalten, um andere elektrische Teile im Stromkreis zu schützen;
Wenn aufgrund eines Kurzschlusses ein sehr großer Strom auftritt, kann die Sicherung den Stromkreis sicher unterbrechen, um Schäden durch Überlaststrom zu vermeiden.
Material | Porzellan, Kupfer |
Nennspannung Ui | Wechselstrom 500 V, 600 V |
Nennstrom In | 1-125A |
Maße | 10 x 38 mm, 14 x 51 mm, 22 x 58 mm |
Charakter | gG, aM, oR |
Ausschaltvermögen | 100 kA, 120 kA |
Aktuelle Bewertung | Größe & Modus Nr. | |||
10 x 38 mm | 14 x 51 mm | 22 x 58 mm | ||
1A | EKFL1001 | |||
2A | EKFL1002 | |||
4A | EKFL1004 | |||
6A | EKFL1006 | EKFL1406 | ||
8A | EKFL1008 | EKFL1408 | ||
10 A | EKFL1010 | EKFL1410 | ||
12A | EKFL1012 | EKFL1412 | ||
16A | EKFL1016 | EKFL1416 | ||
20A | EKFL1020 | EKFL1420 | ||
25A | EKFL1025 | EKFL1425 | EKFL2225 | |
32A | EKFL1032 | EKFL1432 | EKFL2232 | |
40A | EKFL1440 | EKFL2240 | ||
50A | EKFL1450 | EKFL2250 | ||
63A | EKFL1463 | EKFL2263 | ||
80A | EKFL2280 | |||
100A | EKFL22100 | |||
125A | EKFL22125 | |||
Ausschaltvermögen | gG Typ AC 500V | 120kA | 120kA | 120kA |
aM-Typ AC 500 V | 100kA | 100kA | 100kA | |
oR Typ AC 600V | 100kA | 100kA | 100kA | |
Spannungswert | Wechselstrom 690 V | AC 690 | AC 690 | |
Gewicht (g) | 8.4 | 20.5 | 58 |
