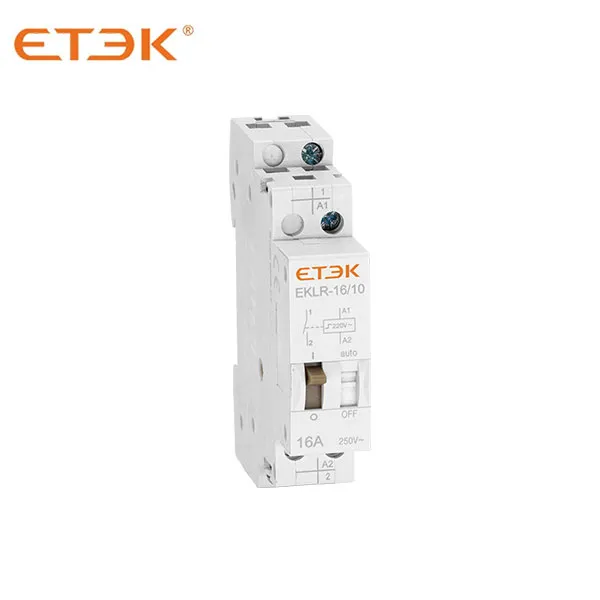

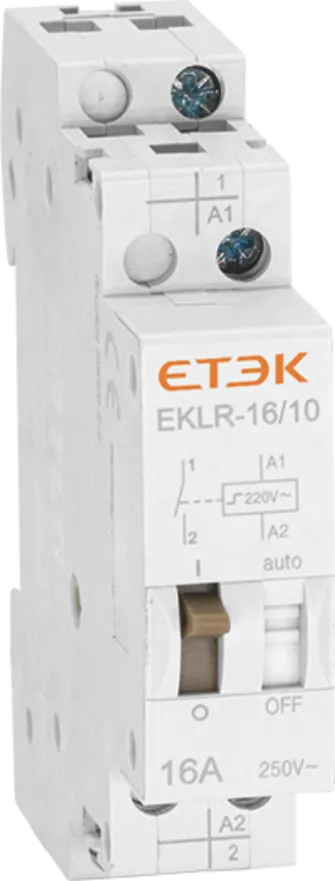

Impulsrelais und bistabile Schalter für Stromverteilungssysteme

Beschreibung

Impulsrelais, auch bistabile Schalter genannt, sind eine Art von Verriegelungsrelais und werden zum Schalten verschiedener elektrischer Lasten eingesetzt. Solange der Schalter nicht elektrisch oder manuell betätigt wird, bleibt er in seiner Betriebsstellung stabil und ändert diese erst bei Ansteuerung oder Betätigung. Beispiele hierfür sind Beleuchtungskreise oder Förderbänder.

Anwendung

Die Impulsrelais dienen zur Steuerung von Beleuchtungskreisen mittels Drucktasten, bestehend aus:

1. Glühlampen, Niedervolt-Halogenlampen usw. (Widerstandslasten)

2. Leuchtstofflampen, Entladungslampen usw. (Induktive Lasten)

3. Das Schließen des/der Impulsrelaispole(n) wird durch einen Impuls an der Spule ausgelöst.

4. Da die Pole zwei stabile mechanische Positionen einnehmen, werden sie durch den nächsten Impuls geöffnet. Jeder von der Spule empfangene Impuls kehrt die Position der Pole um.

5. Kann über eine unbegrenzte Anzahl von Druckknöpfen gesteuert werden.

6. Null Energieverbrauch.

Technische Daten

Technische Daten
Steuerschaltung
Verlustleistung (während des Impulses)		1, 2P:19VA
Beleuchtete PB-Steuerung		Maximalstrom 3 mA (bei > ATLz verwenden)
Betriebsschwelle		Mindestens 85 % Un gemäß IEC/EN60669-2-2
Dauer der Kontrollanordnung		50 ms bis 1 s (200 ms empfohlen)
Ansprechzeit
Stromkreis
Nennspannung (Ue)	1P,2P	24…250 V AC
Frequenz		50 Hz oder 60 Hz
Maximale Anzahl von Operationen pro Minute		5
Maximale Anzahl von Schaltvorgängen pro Tag		100
Zusätzliche Merkmale gemäß IEC/EN60947-3
Isolationsspannung (Ui)		440 V AC
Verschmutzungsgrad		3
Bemessungsimpulsspannung (Uimp)		6 kV
Ausdauer (OC)
Elektrische Spezifikationen gemäß IEC/EN60947-3		200.000 Zyklen (AC21)
		100.000 Zyklen (AC22)
Überspannungskategorie		IV
Weitere Merkmale
Schutzgrad (IEC60529)	Nur Gerät	IP20
	Gerät in modularem Gehäuse	Schutzart IP40, Isolationsklasse II
Betriebstemperatur		-20 °C bis +50 °C
Lagertemperatur		-40 °C bis +70 °C
Tropisierung (IEC60068-1)		Behandlung 2 (relative Luftfeuchtigkeit 95 % bei 55 °C)
Sicherheit

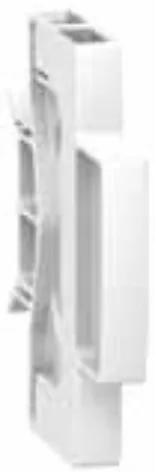

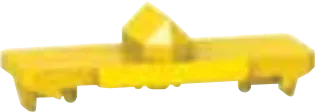

Zubehör	Gelbe Clips	Abstandshalter
Funktion
	Stellen Sie die mechanische und/oder elektrische Verbindung zwischen Impulsrelais und ihren Hilfseinrichtungen sicher.	Erforderlich, um den Temperaturanstieg von nebeneinander installierten Modulgeräten zu reduzieren. Es wird empfohlen, elektronische Geräte (Thermostate, programmierbare Uhren usw.) von elektromechanischen Geräten (Relais, Schütze) zu trennen.
Spezifikationen
Breite in 9-mm-Modulen	-	1

Abmessungen

Verbindung
	Typ	Bewertung	Schaltung	Festziehen Drehmoment	Kupferkabel
					Starr oder Hülse	Flexibel oder Hülse
				DB122945
	EKLR16	16 A	Kontrolle	1 Nm	0,5 bis 4 mm²	1 bis 4 mm²
			Leistung		1,5 bis 4 mm²	1,5 bis 4 mm²

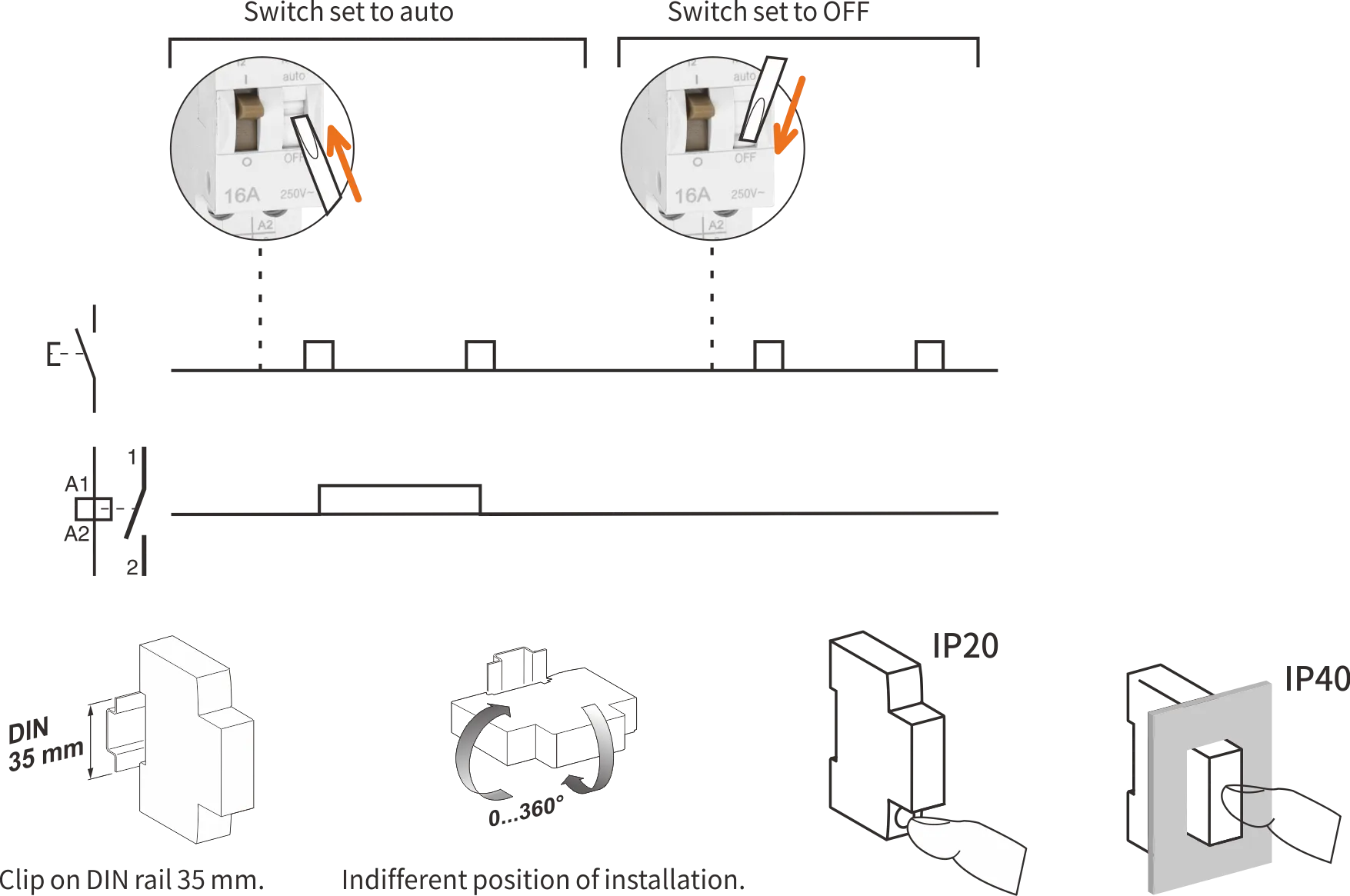

Betrieb
