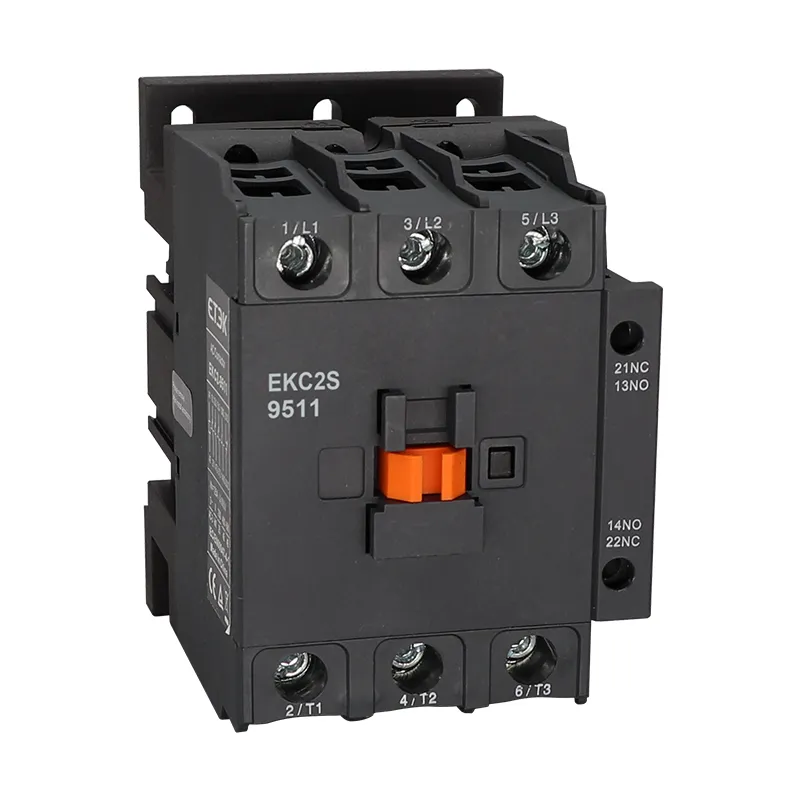

EKC2SU Integrierter Überspannungsschutz-Schütz
Erkundigen
● Norm: IEC60947-1, IEC60947-4-1
● Nennstrom: 9-95A
● Nennbetriebsspannung: 220 V ~ 690 V
● Nennisolationsspannung: 690V
● Polzahl: 3P
● Hilfskontakt: 1 Schließer + 1 Öffner
● Installationsmethode: DIN-Schienen- oder Schraubmontage
EKC2S Kostengünstiger magnetischer AC-Schütz mit einem Bereich von 9 bis 95 A.
EKC2S-AC-Schütze sind im Vergleich zu herkömmlichen Schützen mit einem zusätzlichen Satz Hilfskontakte ausgestattet. Dadurch entfällt der Bedarf an zusätzlichem Zubehör, wenn Anwendungen einen normalerweise offenen und einen normalerweise geschlossenen Kontakt erfordern, was zu Zeit- und Kosteneinsparungen führt.
Weitere Standard-Hilfskontakte für verschiedene Anwendungsanforderungen.
Geeignet für größere Spannungsschwankungen, um einen stabilen Betrieb der Geräte zu gewährleisten.
Hervorragende Umweltanpassungsfähigkeit, zuverlässiger Betrieb auch in extremen Umgebungen.
Tabelle 1
| Modell | EKC2S-09 | EKC2S-12 | EKC2S-18 | EKC2S-25 | EKC2S-32 | EKC2S-38 | ||
| Stöcke | 3 Punkte | |||||||
| Bemessungsisolationsspannung (Ui) | V | 690 | ||||||
| Bemessungsbetriebsspannung (Ue) | V | 380/400, 660/690 | ||||||
| Nennthermischer Strom (Ith), AC-1 | 20 | 20 | 32 | 40 | 50 | 50 | ||
| Bewertet Betrieb Strom (Ie) | AC-3.380/400 V | A | 9 | 12 | 18 | 25 | 32 | 38 |
| Wechselstrom: 3.660/690 V | 6.6 | 8.9 | 12 | 18 | 22 | 22 | ||
| AC-4.380/400 V | 3.5 | 5 | 7.7 | 8,5 | 12 | 14 | ||
| Wechselstrom: 4.660/690 V | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 8.9 | ||
| Bewertet betriebsbereit Leistung (Pe) | AC-3.380/400 V | kW | 4 | 5.5 | 7.5 | 11 | 15 | 18,5 |
| Wechselstrom: 3.660/690 V | 5.5 | 7.5 | 10 | 15 | 18,5 | 18,5 | ||
| AC-4.380/400 V | 1.5 | 2.2 | 3.3 | 4 | 5.4 | 5.5 | ||
| Wechselstrom: 4.660/690 V | 1.1 | 1.5 | 3 | 3.7 | 5.5 | 6 | ||
| Mechanische Lebensdauer | ×10 4 mal | 1200 | 1000 | |||||
| Elektrische Lebensdauer | AC-3 | 110 | 90 | |||||
| AC-4 | 22 | |||||||
| Frequenz des Betriebs | AC-3 | mal/ Stunde | 1200 | 600 | ||||
| AC-4 | 300 | |||||||
Tabelle 2
| Modell | EKC2S-40 | EKC2S-50 | EKC2S-65 | EKC2S-80 | EKC2S-95 | ||
| Stöcke | 3 Punkte | ||||||
| Bemessungsisolationsspannung (Ui) | V | 690 | |||||
| Bemessungsbetriebsspannung (Ue) | V | 380/400, 660/690 | |||||
| Nennthermischer Strom (Ith), AC-1 | 60 | 80 | 80 | 125 | 125 | ||
| Bewertet Betrieb Strom (Ie) | AC-3.380/400 V | A | 40 | 50 | 65 | 80 | 95 |
| Wechselstrom: 3.660/690 V | 34 | 39 | 42 | 49 | 49 | ||
| AC-4.380/400 V | 18,5 | 24 | 28 | 37 | 44 | ||
| Wechselstrom: 4.660/690 V | 9 | 12 | 14 | 17.3 | 21.3 | ||
| Bewertet betriebsbereit Leistung (Pe) | AC-3.380/400 V | kW | 18,5 | 22 | 30 | 37 | 45 |
| Wechselstrom: 3.660/690 V | 30 | 33 | 37 | 45 | 45 | ||
| AC-4.380/400 V | 7.5 | 11 | 15 | 18,5 | 22 | ||
| Wechselstrom: 4.660/690 V | 7.5 | 10 | 11 | 15 | 18,5 | ||
| Mechanische Lebensdauer | ×10 4 mal | 900 | 650 | ||||
| Elektrische Lebensdauer | AC-3 | 90 | 65 | ||||
| AC-4 | 17 | 11 | |||||
| Frequenz des Betriebs | AC-3 | mal/ Stunde | 600 | ||||
| AC-4 | 300 | ||||||
| Modell | EKC2S-09, 12, 18 | EKC2S-25, 32, 38 | EKC2S-40, 50, 65 | EKC2S-80, 95 | |||||||||
| Nennsteuerung Spannung (Us） | 50 Hz, 50/60 Hz | V | 24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440 | ||||||||||
| Betrieb Reichweite | Betriebsspannung | V | (85 % – 110 %) USA | ||||||||||
| Drop-Out-Spannung | (20 % – 75 %) USA | ||||||||||||
| Spule Leistung | Ansturm | VA | 60 | 70 | 200 | 200 | |||||||
| Versiegelt | 6-9,5 | 6-9,5 | 15-20 | 15-20 | |||||||||
| Leistung | B | 1-3 | 1-3 | 6-10 | 6-10 | ||||||||
| Spezifikation der Hilfskontakte | A | 11 | |
| Bemessungsthermischer Strom (Ith) | A | 10 | |
| Bemessungsbetriebs Spannung (Ue) | Klimaanlage | V | 380 |
| Gleichstrom | 220 | ||
| Nennsteuerung Kapazität | AC-15 | VA | 360 |
| DC-13 | B | 33 | |
