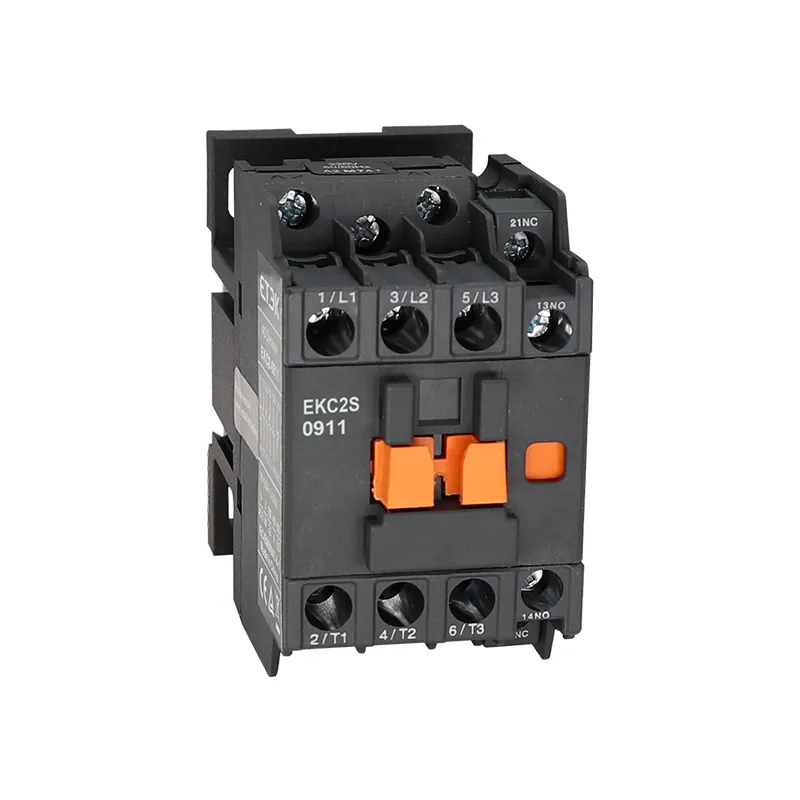

EKC2 AC-Magnetschütz 9~95A
Erkundigen
● Norm: IEC60947-1, IEC60947-4-1
● Nennstrom: 9-95A
● Nennbetriebsspannung: AC220/230V; 380/400V; 660/690V
● Spulenspannung: AC/DC 24~60V, 110~250V
● Nennisolationsspannung: 690V
● Polzahl: 3P
● Hauptkontakt: 3 Schließer
● Hilfskontakt: 1 Schließer + 1 Öffner
● Installationsmethode: DIN-Schienen- oder Schraubmontage
Schütze der Serie EKC2W mit großem Spannungsbereich und AC/DC-Universalspule werden zur Steuerung von 3-Phasen-Motoren und Stromkreisen bis zu 690 VAC und 250 VDC verwendet. Diese Schütze sind Blockschütze mit drei Hauptpolen. Eingebauter Hilfskontakt (1 Schließer + 1 Öffner), was Installationszeit und Kosten spart.
Großer Steuerspannungsbereich: AC/DC: 24~60V, 110~250V
Kann große Steuerspannungsschwankungen bewältigen: (85 % ~ 110 %) Us
Anbau-Hilfskontaktblöcke für Front- oder Seitenmontage und umfangreiches Zubehör.
| AC/DC-Steuerversorgung | Typ | EKC2W-09 | EKC2W-12 | EKC2W-18 | EKC2W-25 | EKC2W-32 |
| Hauptstromkreischarakteristik | ||||||
| Stöcke | 3 Punkte | |||||
| Hauptkontakt | 3Nein | |||||
| Bemessungsisolationsspannung (Ui) | 690 V | |||||
| Bemessungsbetriebsspannung (Ue) | Wechselstrom 220/230 V; 380/400 V; 660/690 V | |||||
| Bemessungsthermischer Strom (Ith), AC-1 | 20 | 20 | 32 | 40 | 50 | |
| Nennbetrieb Strom (Ie) (A) | AC-3, 220/230 V | 9 | 12 | 18 | 25 | 32 |
| AC-4, 220/230 V | 3.5 | 5 | 7.7 | 8,5 | 12 | |
| AC-3, 380/400 V | 9 | 12 | 18 | 25 | 32 | |
| AC-4, 380/400 V | 3.5 | 5 | 7.7 | 8,5 | 12 | |
| AC-3, 660/690 V | 6.6 | 8.9 | 12 | 18 | 22 | |
| AC-4, 660/690 V | 1.5 | 2 | 3.8 | 4.4 | 7.5 | |
| Nennbetriebstemperatur Leistung(Pe)(A) | AC-3, 220/230 V | 2.2 | 3 | 4 | 5.5 | 7.5 |
| AC-4, 220/230 V | 0,6 | 1.1 | 1.5 | 2.2 | 3 | |
| AC-3, 380/400 V | 4 | 5.5 | 7.5 | 11 | 15 | |
| AC-4, 380/400 V | 1.5 | 2.2 | 3.3 | 4 | 5.4 | |
| AC-3, 660/690 V | 5.5 | 7.5 | 10 | 15 | 18,5 | |
| AC-4, 660/690 V | 1.1 | 1.5 | 3 | 3.7 | 5.5 | |
| Mechanische Lebensdauer (×10 6 mal) | 10 | 10 | 10 | 10 | 8 | |
| Elektrische Lebensdauer (×10 3 mal) | AC-3 | 1000 | 1000 | 1000 | 1000 | 800 |
| AC-4 | 200 | 200 | 200 | 200 | 200 | |
| Häufigkeit Betrieb (Zeit/h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | |
| Eigenschaften des Steuerkreises | ||||||
| Nennsteuerung Spannung (Us) | 50 Hz | Wechsel-/Gleichspannung: 24–60 V, 110–250 V. | ||||
| 50/60 Hz | Wechsel-/Gleichspannung: 24–60 V, 110–250 V. | |||||
| Erlaubte Kontrolle Stromkreisspannung | Betrieb | (85 % ~ 110 %) Wir | ||||
| Freigeben | (20 % ~ 75 %) Wir | |||||
| Leistung Verbrauch der Spule AC/DC | Betätigung (VA) | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 |
| Behalten (VA) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| Verbrauch (W) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| Wechselstrom/Gleichstrom 24-60 V Wechselstrom/Gleichstrom 110–250 V | Saugzeit (ms) | ≤120 | ||||
| Freigabezeit (ms) | ≤90 | |||||
| Energieeffizienzklasse AC/DC | Stufe 2 | |||||
| AC/DC-Steuerversorgung | Typ | EKC2W-40 | EKC2W-50 | EKC2W-65 | EKC2W-80 | EKC2W-95 |
| Hauptstromkreischarakteristik | ||||||
| Stöcke | 3 Punkte | |||||
| Hauptkontakt | 3Nein | |||||
| Bemessungsisolationsspannung (Ui) | 690 V | |||||
| Bemessungsbetriebsspannung (Ue) | Wechselstrom 220/230 V; 380/400 V; 660/690 V | |||||
| Bemessungsthermischer Strom (Ith), AC-1 | 60 | 80 | 80 | 100 | 125 | |
| Nennbetrieb Strom (Ie) (A) | AC-3, 220/230 V | 40 | 50 | 65 | 80 | 95 |
| AC-4, 220/230 V | 18,5 | 24 | 28 | 37 | 44 | |
| AC-3, 380/400 V | 40 | 50 | 65 | 80 | 95 | |
| AC-4, 380/400 V | 18,5 | 24 | 28 | 37 | 44 | |
| AC-3, 660/690 V | 34 | 39 | 42 | 49 | 49 | |
| AC-4, 660/690 V | 9 | 12 | 14 | 17.3 | 21.3 | |
| Nennbetriebstemperatur Leistung(Pe)(A) | AC-3, 220/230 V | 11 | 15 | 18,5 | 22 | 25 |
| AC-4, 220/230 V | 5.5 | 6 | 7.5 | 11 | 14 | |
| AC-3, 380/400 V | 18,5 | 22 | 30 | 37 | 45 | |
| AC-4, 380/400 V | 7.5 | 11 | 15 | 18,5 | 22 | |
| AC-3, 660/690 V | 30 | 33 | 37 | 45 | 45 | |
| AC-4, 660/690 V | 7.5 | 10 | 11 | 15 | 18,5 | |
| Mechanische Lebensdauer (×10 6 mal) | 8 | 8 | 8 | 10 | 8 | |
| Elektrische Lebensdauer (×10 3 mal) | AC-3 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 150 | 150 | 150 | 100 | 100 | |
| Häufigkeit Betrieb (Zeit/h) | AC-3 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | |
| Eigenschaften des Steuerkreises | ||||||
| Nennsteuerung Spannung (Us) | 50 Hz | Wechsel-/Gleichspannung: 24–60 V, 110–250 V. | ||||
| 50/60 Hz | Wechsel-/Gleichspannung: 24–60 V, 110–250 V. | |||||
| Erlaubte Kontrolle Stromkreisspannung | Betrieb | (85 % ~ 110 %) Wir | ||||
| Freigeben | (20 % ~ 75 %) Wir | |||||
| Leistung Verbrauch der Spule AC/DC | Betätigung (VA) | ≤300 | ≤300 | ≤300 | ≤300 | ≤300 |
| Behalten (VA) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| Verbrauch (W) | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | |
| Wechselstrom/Gleichstrom 24-60 V Wechselstrom/Gleichstrom 110–250 V | Saugzeit (ms) | ≤120 | ||||
| Freigabezeit (ms) | ≤90 | |||||
| Energieeffizienzklasse AC/DC | Stufe 2 | |||||
| Hilfskontakte | ||
| Eingebauter Hilfskontakt | 1 Schließer + 1 Öffner | |
| Bemessungsthermischer Strom (Ith) | 10A | |
| Bemessungsbetriebs Spannung (Ue) | Klimaanlage | 380 V |
| Gleichstrom | 220 V | |
| Nennsteuerung Kapazität | AC-15 | 360 VA |
| DC-13 | 33W | |
| Reference No. | Specification |

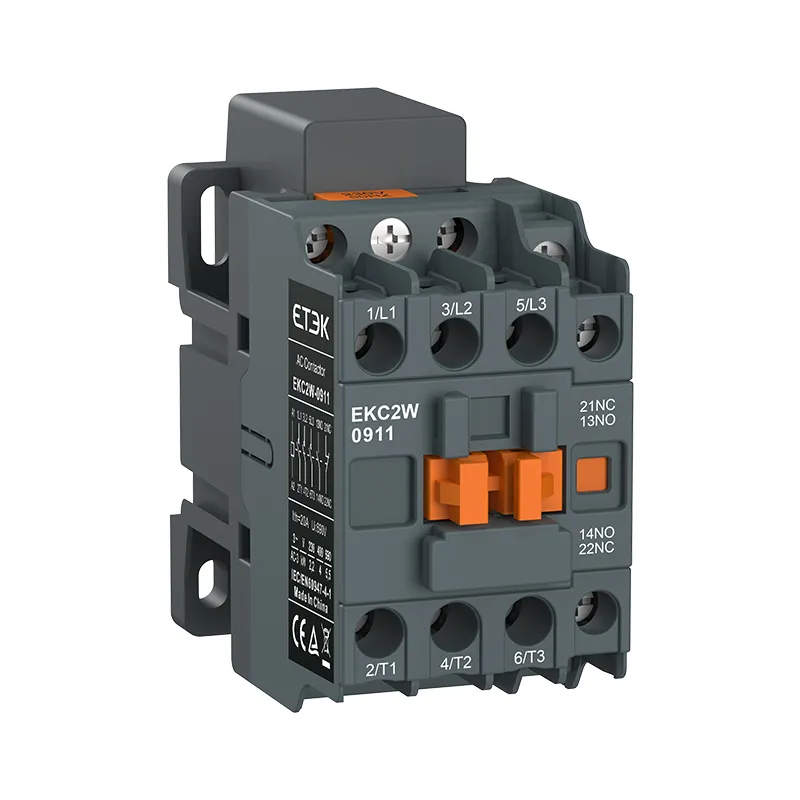

| EKC2W-0911-60 | Contactor 4KW AC3 9A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-0911-250 | Contactor 4KW AC3 9A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-1211-60 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-1211-250 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-1811-60 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-1811-250 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |

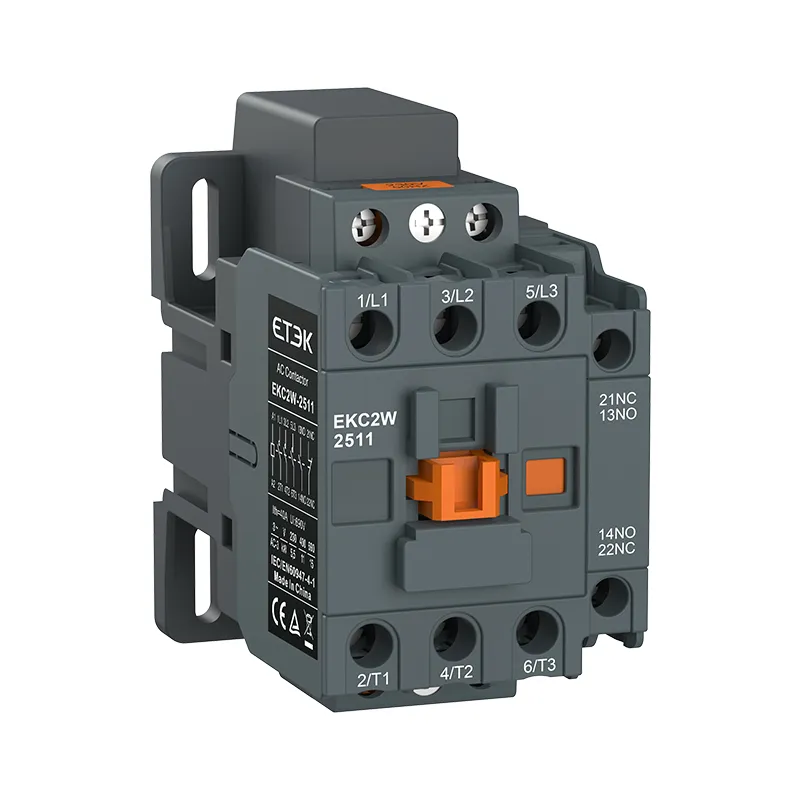

| EKC2W-2511-60 | Contactor 11KW AC3 25A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-2511-250 | Contactor 11KW AC3 25A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-3211-60 | Contactor 15KW AC3 32A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-3211-250 | Contactor 15KW AC3 32A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |

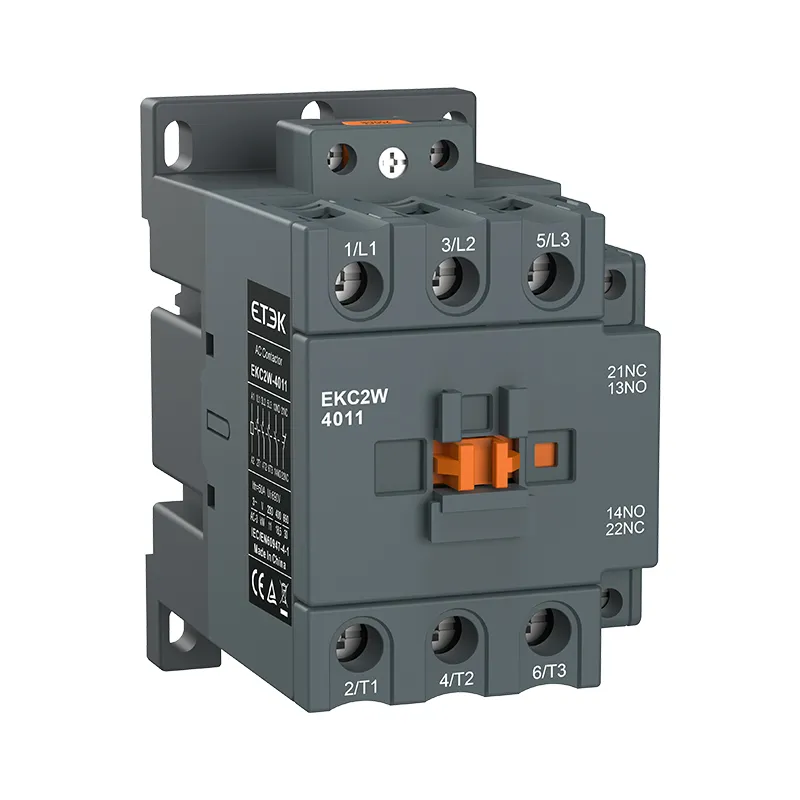

| EKC2W-4011-60 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-4011-250 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-5011-60 | Contactor 22KW AC3 50A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-5011-250 | Contactor 22KW AC3 50A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-6511-60 | Contactor 30KW AC3 65A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-6511-250 | Contactor 30KW AC3 65A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-8011-60 | Contactor 37KW AC3 80A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-8011-250 | Contactor 37KW AC3 80A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |

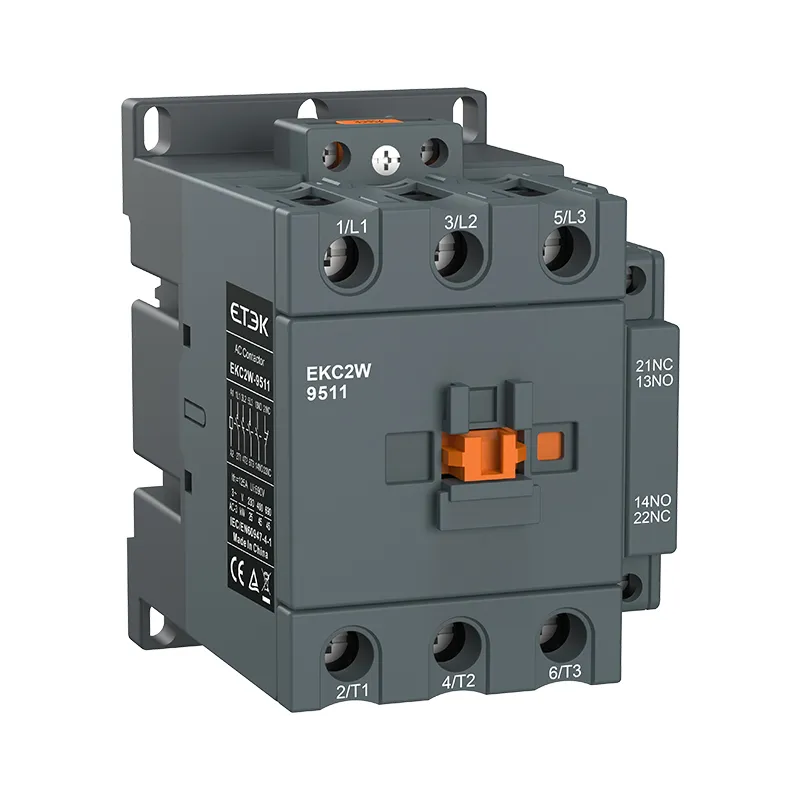

| EKC2W-9511-60 | Contactor 45KW AC3 95A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-9511-250 | Contactor 45KW AC3 95A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
