Produktübersicht

Modus und Erklärung

EKLV22	R	A	V
Digitalanzeige-Messgerät	R bedeutet rund, S bedeutet quadratisch	A bedeutet Wechselstrom, D bedeutet Gleichstrom	V bedeutet Spannungsmesser

Technische Daten

Zusammenfassung

Produkte der Serie EKLV22: Zweidraht-Dreiwege-Wechsel-/Gleichspannungsmessgerät mit digitaler Anzeige.
● Die Produkte verwenden ein 2,5 Zoll großes, langlebiges LED-Digitalröhrendisplay mit kompaktem quadratischem Gehäuse für eine bequeme Installation.
● Messbereich der Produkte: Wechselstrom 80V-500V, Gleichstrom 5-120V, Frequenz 50/60Hz.
● Die Produkte verwenden ein Zweidrahtsystem, wobei der Wechselstromanschluss direkt an die Nullleitung und die Feuerleitung angeschlossen wird.
● Gleichstrom verfügt über eine Verpolungsschutzfunktion.

Funktionszustand

● Umgebungstemperatur: -10 ~ +55℃
● Betriebsdruck: 80-106 kPa
● Relative Luftfeuchtigkeit: 10-80 % (keine Kondensation)
● Sonnenschein: kein Sonnenschein

Technischer Parameter

● Betriebsspannung: Wechselstrom 80-500 V, Gleichstrom 8-150 V
● Arbeitsfrequenz: 50/60 Hz
● Betriebsstrom: ≤20 mA
● Messgenauigkeit: 1,0
● Messrate: <200 ms/Zeit
● Größe der Befestigungsbohrung: φ22 mm

Abmessungen

Typenreferenzliste
Stil	Name	Typ	Farbe	Stromspannung	Umrissabmessungen
	φ22 LED-Spannungsmesser	EKLV22-RAV	Weiß	AC80-500V
			Grün
			Rot
			Gelb
			Blau
	φ22 LED-Spannungsmesser	EKLV22-SAV	Weiß	AC80-500V
			Grün
			Rot
			Gelb
			Blau
	φ22 LED-Spannungsmesser	EKLV22-RDV	Weiß	DC 5-120 V
			Grün
			Rot
			Gelb
			Blau
	φ22 LED-Spannungsmesser	EKLV22-SDV	Weiß	DC 5-120 V
			Grün
			Rot
			Gelb
			Blau

Formular zur Produktauswahl

Reference No.	Specification
EKLVA22-RAVA-500/50G	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A Green
EKLVA22-RAVA-500/50R	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A Red
EKLVA22-RAVA-500/50Y	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A Yellow
EKLVA22-RAVA-500/50B	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A Blue
EKLVA22-RAVA-500/50W	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A White
EKLVA22-SAVA-500/50G	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A Green
EKLVA22-SAVA-500/50R	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A Red
EKLVA22-SAVA-500/50Y	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A Yellow
EKLVA22-SAVA-500/50B	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A Blue
EKLVA22-SAVA-500/50W	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A White

Dateien herunterladen

Das Dokument ist derzeit nur auf Englisch verfügbar.

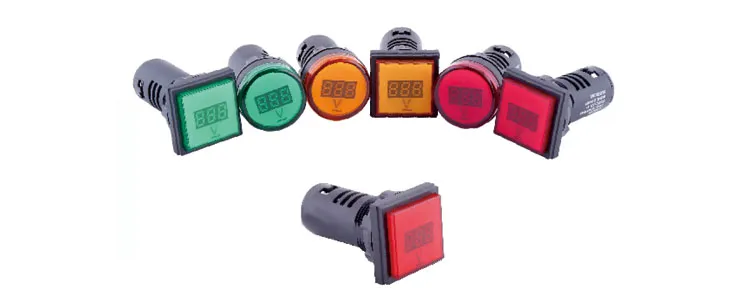

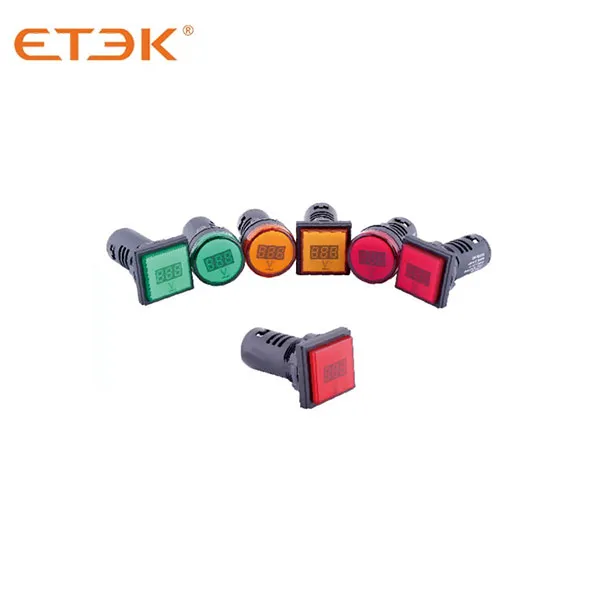

22-mm-Panel-Installations-LED-Leuchte mit Digitalanzeige und Voltmeter

Die Produkte der Serie EKLV22 sind Zweidraht-Dreiwege-Wechsel-/Gleichstrom-Digitalspannungsmesser. Sie verfügen über ein 2,5 Zoll großes, langlebiges LED-Digitaldisplay und ein kompaktes, quadratisches Gehäuse für eine einfache Installation.
