EKPB2 Plastic Type/Metal Type 22mm Push button Switch
EKPB2 Plastic Type/Metal Type 22mm Push button Switch
EKPB2 Plastic Type/Metal Type 22mm Push button Switch
EKPB2

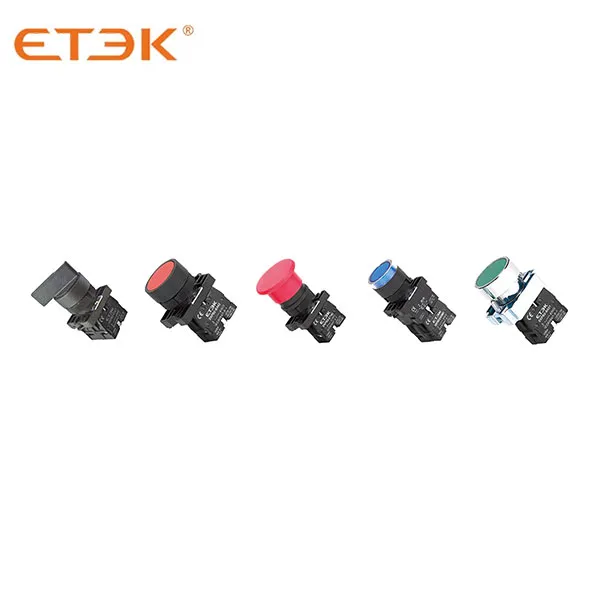

22-mm-Druckknopfschalter (Kunststoff-/Metallausführung)

Die Drucktaster EKPB2 werden in der Industrie zur Steuerung von Wechselstromkreisen (50 Hz oder 60 Hz, Nennbetriebsspannung bis 380 V) und Gleichstromkreisen (bis 220 V) eingesetzt. Sie dienen der Ansteuerung von Magnetschaltern, Anlassern, Schützen, Relais und anderen elektrischen Schaltungen. Die Taster können auch mit Kontrollleuchten oder Signalen verwendet werden. Sie entsprechen der Norm IEC 60947-5-1.

Jetzt anfragen PDF
Stichworte: PC-Elektrogehäuse

22-mm-Druckknopfschalter (Kunststoff-/Metallausführung)

Jetzt anfragen PDF
Produktübersicht
Technische Daten
Dateien herunterladen
Produktempfehlungen
Anfrage

Produktübersicht

Beschreibung

Die Drucktaster EKPB2 werden in der Industrie zur Steuerung von Wechselstromkreisen (50 Hz oder 60 Hz, Nennbetriebsspannung bis 380 V) und Gleichstromkreisen (bis 220 V) eingesetzt. Sie dienen der Ansteuerung von Magnetschaltern, Anlassern, Schützen, Relais und anderen elektrischen Schaltungen. Die Taster können auch mit Kontrollleuchten oder Signalen verwendet werden. Sie entsprechen der Norm IEC 60947-5-1.

Technische Daten

Technische Daten

Betriebstemperatur: -5℃~+40℃ Netzfrequenz-Stehspannung: 2500 V, 1 min
Betriebsfeuchtigkeit: 45 % bis 85 % ELEKTRISCHE Haltbarkeit: 50×104
Kontaktwiderstand: ≤50 mΩ Schutzart: IP40
Bemessungsisolationsspannung Ui 660V
konventioneller thermischer Strom Ith 10A
Bemessungsbetriebsspannung UE 380V 220V 110V 48V 24V
Bemessungsbetriebsstrom AC-15 2,5 A 4,5 6A 8A -
DC-13 - 0,3A 0,6A 1.3A 2,5
Bemessungsbetriebsspannung Direktheit Widerstand Transformator
6V 12 V 24 V 48 V 110 V 220 V 380 V 220 V 220 V 380 V
LED-Lampe √ √ √ - - - - - √ √
Neonlampe - - - - √ √ √ √ -
Glühlampe √ √ √ √ √ √ √ - √ √

Formular zur Produktauswahl

Reference No.
Plastic Type Metal Type Specification
EKPB2-BA11 EKPB2-EA11 Pushbutton Spring Return Type White N/O
EKPB2-BA21 EKPB2-EA21 Pushbutton Spring Return Type Black N/O
EKPB2-BA31 EKPB2-EA31 Pushbutton Spring Return Type Green N/O
EKPB2-BA51 EKPB2-EA51 Pushbutton Spring Return Type Yellow N/O
EKPB2-BA61 EKPB2-EA61 Pushbutton Spring Return Type Blue N/O
EKPB2-BA42 EKPB2-EA42 Pushbutton Spring Return Type Red N/O
EKPB2-BA25 EKPB2-EA25 Pushbutton Spring Return Type Black N/O+N/C
EKPB2-BA35 EKPB2-EA35 Pushbutton Spring Return Type Green N/O+N/C
EKPB2-BA45 EKPB2-EA45 Pushbutton Spring Return Type Red N/O+N/C
EKPB2-BP11 EKPB2-EP11 Pushbutton Spring Return IP65 type White N/O
EKPB2-BP21 EKPB2-EP21 Pushbutton Spring Return IP65 type Black N/O
EKPB2-BP31 EKPB2-EP31 Pushbutton Spring Return IP65 type Green N/O
EKPB2-BP51 EKPB2-EP51 Pushbutton Spring Return IP65 type Yellow N/O
EKPB2-BP61 EKPB2-EP61 Pushbutton Spring Return IP65 type Blue N/O
EKPB2-BP42 EKPB2-EP42 Pushbutton Spring Return IP65 type Red N/C
EKPB2-BP25 EKPB2-EP25 Pushbutton Spring Return IP65 type Black N/O+N/C
EKPB2-BP35 EKPB2-EP35 Pushbutton Spring Return IP65 type Green N/O+N/C
EKPB2-BP45 EKPB2-EP45 Pushbutton Spring Return IP65 type Red N/O+N/C
EKPB2-BL11 EKPB2-EL11 Pushbutton Protruding type White N/O
EKPB2-BL21 EKPB2-EL21 Pushbutton Protruding type Black N/O
EKPB2-BL31 EKPB2-EL31 Pushbutton Protruding type Green N/O
EKPB2-BL51 EKPB2-EL51 Pushbutton Protruding type Yellow N/O
EKPB2-BL61 EKPB2-EL61 Pushbutton Protruding type Blue N/O
EKPB2-BL42 EKPB2-EL42 Pushbutton Protruding type Red N/C
EKPB2-BL25 EKPB2-EL25 Pushbutton Protruding type Black N/O+N/C
EKPB2-BL35 EKPB2-EL35 Pushbutton Protruding type Green N/O+N/C
EKPB2-BL45 EKPB2-EL45 Pushbutton Protruding type Red N/O+N/C
EKPB2-BD21 EKPB2-ED21 Pushbutton Rotary type Black N/O
EKPB2-BD25 EKPB2-ED25 Pushbutton Rotary type Black N/O+N/C
EKPB2-BD41 EKPB2-ED41 Pushbutton Rotary type Black N/O
EKPB2-BD45 EKPB2-ED45 Pushbutton Rotary type Black N/O+N/C
EKPB2-BD33 EKPB2-ED33 Pushbutton Rotary type Black 2N/O
EKPB2-BD53 EKPB2-ED53 Pushbutton Rotary type Black 2N/O
EKPB2-BJ21 EKPB2-EJ21 Pushbutton Rotary Long handle type Black N/O
EKPB2-BJ25 EKPB2-EJ25 Pushbutton Rotary Long handle type Black N/O+N/C
EKPB2-BJ41 EKPB2-EJ41 Pushbutton Rotary Long handle type Black N/O
EKPB2-BJ45 EKPB2-EJ45 Pushbutton Rotary Long handle type Black N/O+NC
EKPB2-BJ33 EKPB2-EJ33 Pushbutton Rotary Long handle type Black 2N/O
EKPB2-BJ53 EKPB2-EJ53 Pushbutton Rotary Long handle type Black 2N/O
EKPB2-BG21 EKPB2-EG21 Pushbutton Rotary with Key type Black N/O
EKPB2-BG25 EKPB2-EG25 Pushbutton Rotary with Key type Black N/O+N/C
EKPB2-BG41 EKPB2-EG41 Pushbutton Rotary with Key type Black N/O
EKPB2-BG45 EKPB2-EG45 Pushbutton Rotary with Key type Black N/O+N/C
EKPB2-BG61 EKPB2-EG61 Pushbutton Rotary with Key type Black N/O
EKPB2-BG65 EKPB2-EG65 Pushbutton Rotary with Key type Black N/O+N/C
EKPB2-BG03 EKPB2-EG03 Pushbutton Rotary with Key type Black 2N/O
EKPB2-BG33 EKPB2-EG33 Pushbutton Rotary with Key type Black 2N/O
EKPB2-BG53 EKPB2-EG53 Pushbutton Rotary with Key type Black 2N/O
EKPB2-BG73 EKPB2-EG73 Pushbutton Rotary with Key type Black 2N/O
EKPB2-BL8325 EKPB2-EL8325 Pushbutton Double Head type Green/Red 1N/O+1NC
EKPB2-BL8425 EKPB2-EL8425 Pushbutton Double Head type Green/Red 1N/O+1NC
EKPB2-BW8365 EKPB2-EW8365 Pushbutton Double Head type Green/Yellow/Red 1N/O+1NC
EKPB2-BW8465 EKPB2-EW8465 Pushbutton Double Head type Green/Yellow/Red 1N/O+1NC
EKPB2-BW8375 EKPB2-EW8375 Pushbutton Double Head type Green/Yellow/Red 1N/O+1NC
EKPB2-BW8475 EKPB2-EW8475 Pushbutton Double Head type Green/Yellow/Red 1N/O+1NC
EKPB2-BC21 EKPB2-EC21 Pushbutton Mushroom type Black N/O
EKPB2-BC31 EKPB2-EC31 Pushbutton Mushroom type Green N/O
EKPB2-BC42 EKPB2-EC42 Pushbutton Mushroom type Red N/O
EKPB2-BC51 EKPB2-EC51 Pushbutton Mushroom type Yellow N/O
EKPB2-BC21 EKPB2-ER21 Pushbutton Mushroom type Black N/O
EKPB2-BC31 EKPB2-ER31 Pushbutton Mushroom type Green N/O
EKPB2-BC42 EKPB2-ER42 Pushbutton Mushroom type Red N/C
EKPB2-BC51 EKPB2-ER51 Pushbutton Mushroom type Yellow N/C
EKPB2-BS442 EKPB2-ES442 Pushbutton Mushroom type Red N/C
EKPB2-BS542 EKPB2-ES542 Pushbutton Mushroom type Red N/C
EKPB2-BS642 EKPB2-ES642 Pushbutton Mushroom type Red N/C
EKPB2-BT42   Pushbutton Mushroom type Red N/C
EKPB2-BT845   Pushbutton Mushroom type Red N/O+N/C
EKPB2-BS142 EKPB2-ES142 Pushbutton Mushroom with Key type Red N/C
EKPB2-BS8445 EKPB2-ES8445 Pushbutton Mushroom with Key type Red N/O+N/C
EKPB2-BV61 EKPB2-EV61 Pushbutton Indicator Light Type White Directness
EKPB2-BV63 EKPB2-EV63 Pushbutton Indicator Light Type Green Directness
EKPB2-BV64 EKPB2-EV64 Pushbutton Indicator Light Type Red Directness
EKPB2-BV65 EKPB2-EV65 Pushbutton Indicator Light Type Yellow Directness
EKPB2-BV66 EKPB2-EV66 Pushbutton Indicator Light Type Blue Directness
EKPB2-BV71 EKPB2-EV71 Pushbutton Indicator Light Type White Resistance
EKPB2-BV73 EKPB2-EV73 Pushbutton Indicator Light Type Green Resistance
EKPB2-BV74 EKPB2-EV74 Pushbutton Indicator Light Type Red Resistance
EKPB2-BV75 EKPB2-EV75 Pushbutton Indicator Light Type Yellow Resistance
EKPB2-BV76 EKPB2-EV76 Pushbutton Indicator Light Type Blue Resistance
EKPB2-BW3161 EKPB2-EW3161 Pushbutton With Indicator type White N/O
EKPB2-BW3361 EKPB2-EW3361 Pushbutton With Indicator type Green N/O
EKPB2-BW3462 EKPB2-EW3462 Pushbutton With Indicator type Red N/C
EKPB2-BW3561 EKPB2-EW3561 Pushbutton With Indicator type Yellow N/O
EKPB2-BW3661 EKPB2-EW3661 Pushbutton With Indicator type Blue N/O
EKPB2-BW3365 EKPB2-EW3365 Pushbutton With Indicator type Green N/O+N/C
EKPB2-BW3465 EKPB2-EW3465 Pushbutton With Indicator type Red N/O+N/C
EKPB2-BK2365 EKPB2-EK2365 Pushbutton Rotary with indicator type Green N/O+N/C
EKPB2-BK2465 EKPB2-EK2465 Pushbutton Rotary with indicator type Red N/O+N/C
EKPB2-BK3365 EKPB2-EK3365 Pushbutton Rotary with indicator type Green N/O+N/C
EKPB2-BK3465 EKPB2-EK3465 Pushbutton Rotary with indicator type Red N/O+N/C
EKPB2-BZ101 EKPB2-EZ101 Bracket with Contact N/O
EKPB2-BZ103 EKPB2-EZ103 Bracket with Contact N/O+N/C
EKPB2-BZ105 EKPB2-EZ105 Bracket with Contact N/O+N/C
EKPB2-BZ102 EKPB2-EZ102 Bracket with Contact N/C
EKPB2-BZ104 EKPB2-EZ104 Bracket with Contact N/C+N/C
EKPB2-BV6 EKPB2-EV6 Bottom Base seat
EKPB2-BW06 EKPB2-EW06 Bottom Base seat
EKPB2-BZ009 EKPB2-EZ009 Bracket only
EKPB2-BE102  EKPB2-ET42 Contact Block N/C
EKPB2-BE101  EKPB2-ET845 Contact Block N/O
