BeschreibungEin Motorschutzschalter oder MPCB ist ein elektromechanisches Gerät, das drei wichtige Funktionen vor einem Elektromotor ausführt: Isolierung, Motorschutz gegen Überlast und Kurzschluss, Steuerung des Motors (Ein/Aus).
Bei Überlastung oder Kurzschluss trennt die MPCB automatisch den Stromkreis. Es verfügt über interne Kontakte, die die Stromversorgungsleitung mit der Last verbinden. Eine interne Spule erkennt Kurzschlussströme (hohe oder sehr hohe Stromwerte), während ein wärmeempfindliches Element, das auf das Bimetall geschweißt ist, Überströme (Stromwerte geringfügig über dem Nennwert) erkennt, die den Motor beschädigen können. Bei Überstrom bestimmt die Spule oder das Bimetall das Öffnen der Kontakte.
| EK | MS | 2 | 32 | 01 |
| Code des Nennstroms | AC-Motorstarter | Musterfolgenummer | Baugröße Nennstrom (A) | Code des Nennstroms |
| Elektrischer Wert | AC690V, 32A, 80A |
| Standard | IEC/EN 60947-2, IEC60947-4-1 |
| Temperatur: | -5℃~+40℃, Durchschnittstemperatur in 24 Stunden nicht über +35℃ |
| Höhe | 2000 m nicht überschreitet |
| Luftbedingungen | Am Montageort darf die relative Luftfeuchtigkeit 50 % bei einer maximalen Temperatur von +40 ℃ nicht überschreiten, eine höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig, z. B. könnte die relative Luftfeuchtigkeit bei +20 ℃ 90 % betragen |
| Klasse freigeben | Klasse Ⅲ |
| 10A (EKMS2-32) 10A (EKMS2-80) | |
| Bewertetes Betriebssystem | Kontinuierliches Betriebssystem |
| Einbaubedingungen | Die Neigung zwischen der Montageebene und der vertikalen Ebene darf 5° nicht überschreiten |
| Das Produkt muss an einem Ort ohne offensichtliche Erschütterungen, Stöße und Vibrationen installiert und betrieben werden |
| Eigenschaften des Überlastschutzes | ||||||
| Serie Nr. | Vielfaches des Einstellstroms | Ausgangszustand | Zeit | Erwartete Ergebnisse | Umgebungstemperatur | |
| 1 | 1.05 | Kalter Zustand | t≥2h | nicht stolpern | +20℃±2℃ | |
| 2 | 1.2 | Läufigkeitsstatus (direkt nach Test.1) | t＜2min | Auslösung | +20℃±2℃ | |
| 3 | 1.5 | Läufigkeitsstatus (direkt nach Test.1) | Auslöseklasse | 10A t＜2min | Auslösung | +20℃±2℃ |
| 10 t＜4min | ||||||
| 4 | 7.2 | Kalter Zustand | Auslöseklasse | 10A 2s＜t≤10s | Auslösung | +20℃±2℃ |
| 10 4s＜t≤10s | ||||||
| Eigenschaften des Phasenausfallschutzes | ||||||
| Serie Nr. | Vielfaches des Einstellstroms | Ausgangszustand | Zeit | Erwartete Ergebnisse | Umgebungstemperatur | |
| Beliebige 2 Phasen | die andere Phase | |||||
| 1 | 1 | 0,9 | Kalter Zustand | t≥2h | nicht stolpern | +20℃±2℃ |
| 2 | 1.15 | 0 | Läufigkeitsstatus (direkt nach Test.1) | t＜2h | Auslösung | +20℃±2℃ |
| Eigenschaften der Temperaturkompensation | |||||
| Serie Nr. | Vielfaches des Einstellstroms | Ausgangszustand | Zeit | Erwartete Ergebnisse | Umgebungstemperatur |
| 1 | 1 | Kalter Zustand | t≥2h | nicht stolpern | +40℃±2℃ |
| 2 | 1.2 | Läufigkeitsstatus (direkt nach Test.1) | t＜2min | Auslösung | +40℃±2℃ |
| 3 | 1.05 | Kalter Zustand | t≥2h | nicht stolpern | -5℃±2℃ |
| 4 | 1.3 | Läufigkeitsstatus (direkt nach Test.1) | t＜2min | Auslösung | -5℃±2℃ |
| Modell des Überlastrelais | Code | Nennstrom (A) | Bemessungsgrenzkurzschlussausschaltvermögen lcu(kA) | Bemessungsbetriebskurzschlussausschaltvermögen lcs(kA) | Standard-Nennleistung des Drehstrommotors (kW) | ||||||
| 230/ 240V | 400/ 415V | 660/ 690V | 230/ 240V | 400/ 415V | 660/ 690V | 230/ 240V | 400/ 415V | 660/ 690V | |||
| EKMS2 -32 | 3201 | 0,1 ~ 0,16 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - |
| 3202 | 0,16 ~ 0,25 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
| 3203 | 0,25 ~ 0,4 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
| 3204 | 0,4 ~ 0,63 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0,37 | |
| 3205 | 0,63~1 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0,55 | |
| 3206 | 1~1,6 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 1.1 | |
| 3207 | 1,6 ~ 2,5 | 100 | 100 | 3 | 100 | 100 | 2.25 | 0,37 | 0,75 | 1.5 | |
| 3208 | 2,5 ~ 4 | 100 | 100 | 3 | 100 | 100 | 2.25 | 0,75 | 1.5 | 3 | |
| 3210 | 4~6.3 | 100 | 100 | 3 | 100 | 100 | 2.25 | 1.1 | 2.2 | 4 | |
| 3214 | 6~10 | 100 | 100 | 3 | 100 | 100 | 2.25 | 2.2 | 4 | 7.5 | |
| 3216 | 9~14 | 100 | 15 | 3 | 100 | 7.5 | 2.25 | 3 | 5.5 | 9 | |
| 3220 | 13~18 | 100 | 15 | 3 | 100 | 7.5 | 2.25 | 4 | 9 | 11 | |
| 3221 | 17~23 | 50 | 15 | 3 | 50 | 6 | 2.25 | 5.5 | 11 | 15 | |
| 3222 | 20~25 | 50 | 15 | 3 | 50 | 6 | 2.25 | 5.5 | 11 | 18.5 | |
| 3232 | 24~32 | 50 | 15 | 3 | 50 | 6 | 2.25 | 7.5 | 12.5 | 22 | |
| EKMS2 -80 | 8025 | 16~25 | - | 15 | - | - | 7.5 | - | 5.5 | 11 | - |
| 8040 | 25~40 | - | 15 | - | - | 7.5 | - | 11 | 22 | - | |
| 8063 | 40~63 | - | 15 | - | - | 7.5 | - | 15 | 33 | - | |
| 8080 | 56~80 | - | 15 | - | - | 7.5 | - | 22 | 45 | - | |
| Unterspannungsauslöser | ||||
  | Bemessungsisolationsspannung Ui(V) | Betriebsspannungsbereich | Modell | Spezifikation |
| 690 | 35 % ~ 70 % Ue | EKMS2-UV110 | 110~115V 50Hz | |
| 690 | 35 % ~ 70 % Ue | EKMS2-UV127 | 127V 60Hz | |
| 690 | 35 % ~ 70 % Ue | EKMS2-UV220 | 220~240V 50Hz | |
| 690 | 35 % ~ 70 % Ue | EKMS2-UV380 | 380~400V 50Hz | |
| 690 | 35 % ~ 70 % Ue | EKMS2-UV440 | 440V 60Hz | |
| Shunt-Auslöser | ||||
  | Bemessungsisolationsspannung Ui(V) | Betriebsspannungsbereich | Modell | Spezifikation |
| 690 | 70 % ~ 110 % Ue | EKMS2-SH110 | 110~115V 50Hz | |
| 690 | 70 % ~ 110 % Ue | EKMS2-SH127 | 127V 60Hz | |
| 690 | 70 % ~ 110 % Ue | EKMS2-SH220 | 220~240V 50Hz | |
| 690 | 70 % ~ 110 % Ue | EKMS2-SH380 | 380~400V 50Hz | |
| 690 | 70 % ~ 110 % Ue | EKMS2-SH440 | 440V 60Hz | |
| Unverzögerter Hilfskontakt | ||||
  | Bemessungsisolationsspannung Ui(V) | Konventioneller Heizstrom Ith(A) | Modell | Aufbau |
| 250 | 2.5 | EKMS2-AE20 | 2Schließer | |
| 250 | 2.5 | EKMS2-AE11 | 1 Schließer + 1 Öffner | |
  | Bemessungsisolationsspannung Ui(V) | Konventioneller Heizstrom Ith(A) | Modell | Aufbau | Anlasser passt |
| 690 | 6 | EKMS2-AN20 | 2Schließer | EKMS2-32 | |
| 690 | 6 | EKMS2-AN11 | 1 Schließer + 1 Öffner | ||
| 690 | 6 | EKMS2-AU20 | 2Schließer | EKMS2-80 | |
| 690 | 6 | EKMS2-AU11 | 1 Schließer + 1 Öffner |
| Störmeldekontakt und unverzögerter Hilfskontakt | |||||
  | Bemessungsisolationsspannung Ui(V) | Konventioneller Heizstrom Ith(A) | Modell | Aufbau | |
| Unverzögerter Hilfskontakt | Störmeldekontakt | ||||
| 690 | 6 | 2.5 | EKMS2-FA0110 | 1 Öffner + 1 Schließer | |
| 690 | 6 | 2.5 | EKMS2-FA0101 | 1 Öffner + 1 Öffner | |
| 690 | 6 | 2.5 | EKMS2-FA1010 | 1 Schließer + 1 Schließer | |
| 690 | 6 | 2.5 | EKMS2-FA1001 | 1 Schließer + 1 Öffner | |
| Anwendungsklasse, Bemessungsbetriebsspannung und Nennbetriebsstrom des unverzögerten Hilfskontakts | |||||||
| Nutzungskategorie | AC-15 | DC-13 | |||||
| Bemessungsbetriebsspannung Ue(V) | 24 | 48 | 110/127 | 230/240 | 24 | 48 | 60 |
| Bemessungsbetriebsstrom Ie(A) | 2 | 1.25 | 1 | 0,5 | 1 | 0,3 | 0,15 |
| Normale Betriebsleistung P(W) | 48 | 60 | 127 | 120 | 24 | 15 | 9 |
  | EKMS2-MC Installationsbox ohne Taster | IP55 |
| EKMS2-MC |  |  |  |  |

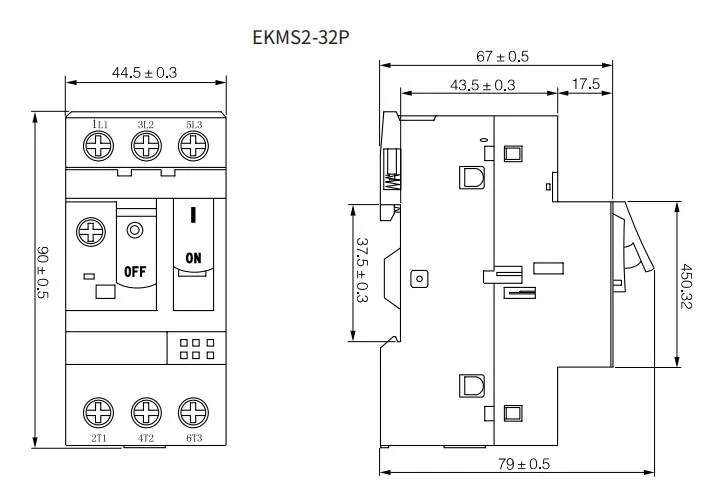

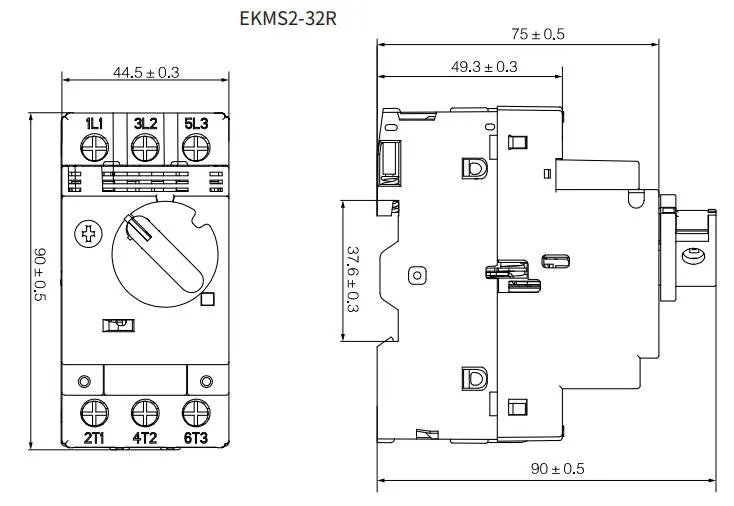

| EKMS2-32 |  |  | ||

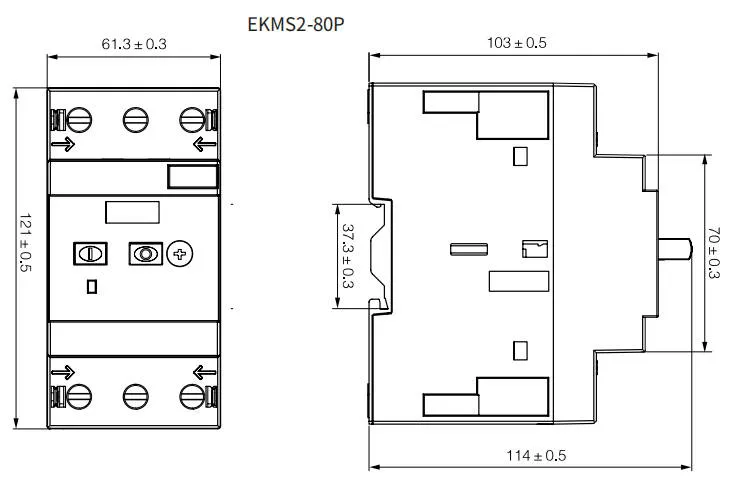

| EKMS2-80 |  |  | ||
| Referenznummer. | Spezifikation |
| Motorschutzschalter | |
| EKMS2-3201P | MPCB Push-Operation-Typ 400/415 V 0,1–0,16 A |
| EKMS2-3202P | MPCB Push-Operation-Typ 400/415 V 0,16-0,25 A |
| EKMS2-3203P | MPCB Push-Operation-Typ 400/415 V 0,25-0,4 A |
| EKMS2-3204P | MPCB Push-Operation-Typ 400/415 V 0,4-0,63 A |
| EKMS2-3205P | MPCB-Push-Operation-Typ 400/415 V 0,63-1 A |
| EKMS2-3206P | MPCB Druckbetrieb Typ 400/415 V 1-1,6 A |
| EKMS2-3207P | MPCB-Push-Operation-Typ 400/415 V 1,6-2,5 A |
| EKMS2-3208P | MPCB Push-Operation Typ 400/415V 2,5-4A |
| EKMS2-3210P | MPCB-Push-Operation-Typ 400/415 V 4-6,3 A |
| EKMS2-3214P | MPCB Druckbetrieb Typ 400/415V 6-10A |
| EKMS2-3216P | MPCB Push Operation Typ 400/415V 9-14A |
| EKMS2-3220P | MPCB Druckbetrieb Typ 400/415V 13-18A |
| EKMS2-3221P | MPCB Push Operation Typ 400/415V 17-23A |
| EKMS2-3222P | MPCB Druckbetrieb Typ 400/415V 20-25A |
| EKMS2-3232P | MPCB Push Operation Typ 400/415V 24-32A |

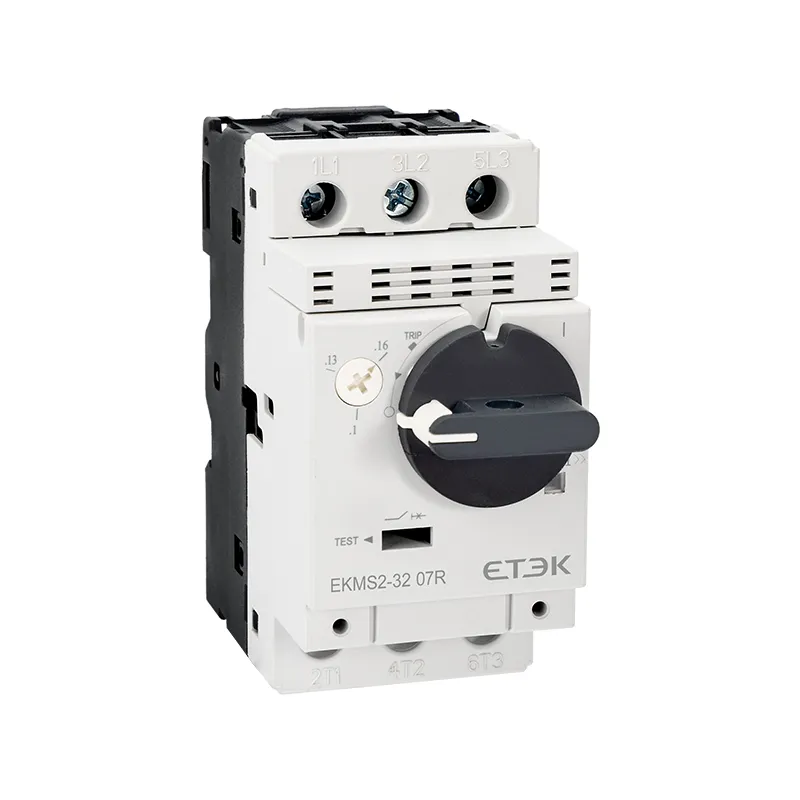

| EKMS2-3201R | MPCB Drehbetriebsart 400/415 V 0,1-0,16 A |
| EKMS2-3202R | MPCB Drehbetriebsart 400/415 V 0,16-0,25 A |
| EKMS2-3203R | MPCB Drehbetriebsart 400/415 V 0,25-0,4 A |
| EKMS2-3204R | MPCB Rotationsbetrieb Typ 400/415V 0,4-0,63A |
| EKMS2-3205R | MPCB Rotationsbetrieb Typ 400/415V 0,63-1A |
| EKMS2-3206R | MPCB Rotationsbetrieb Typ 400/415V 1-1.6A |
| EKMS2-3207R | MPCB Rotationsbetrieb Typ 400/415V 1,6-2,5A |
| EKMS2-3208R | MPCB Rotationsbetrieb Typ 400/415V 2,5-4A |
| EKMS2-3210R | MPCB Rotationsbetrieb Typ 400/415V 4-6.3A |
| EKMS2-3214R | MPCB Rotationsbetrieb Typ 400/415V 6-10A |
| EKMS2-3216R | MPCB Rotationsbetrieb Typ 400/415V 9-14A |
| EKMS2-3220R | MPCB Rotationsbetrieb Typ 400/415V 13-18A |
| EKMS2-3221R | MPCB Rotationsbetrieb Typ 400/415V 17-23A |
| EKMS2-3222R | MPCB Rotationsbetrieb Typ 400/415V 20-25A |
| EKMS2-3232R | MPCB Rotationsbetrieb Typ 400/415V 24-32A |
| EKMS2-8025P | MPCB Druckbetrieb Typ 400/415V 16-25A |

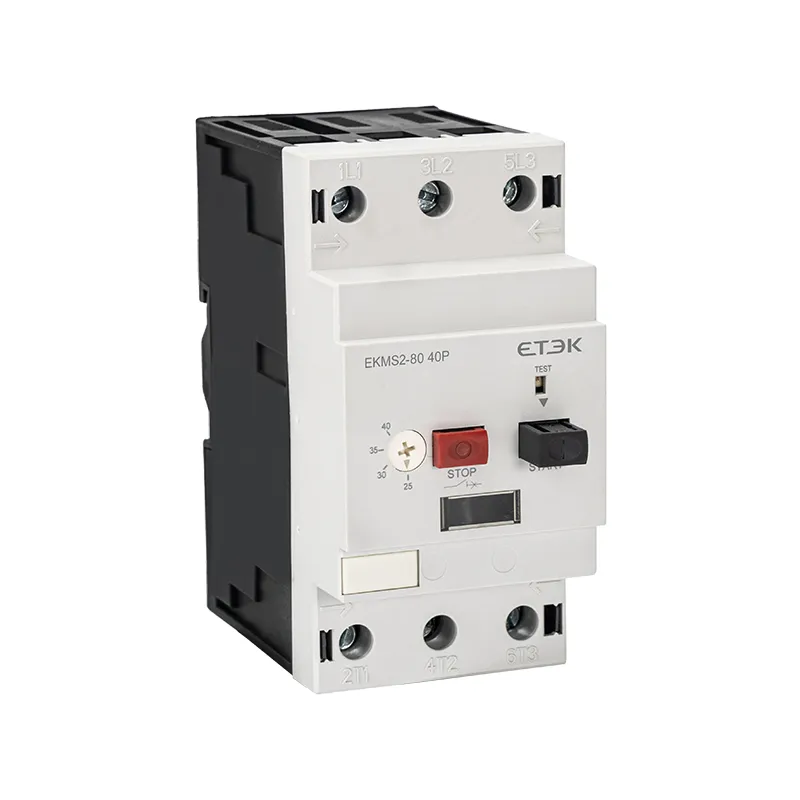

| EKMS2-8040P | MPCB Druckbetrieb Typ 400/415V 25-40A |
| EKMS2-8063P | MPCB Push Operation Typ 400/415V 40-63A |
| EKMS2-8080P | MPCB Push Operation Typ 400/415V 56-80A |
| Zubehörteil | |
| EKMS2-UV110 | MPCB Unterspannungsauslöser 110VAC |
| EKMS2-UV127 | MPCB Unterspannungsauslöser 127VAC |
| EKMS2-UV220 | MPCB Unterspannungsauslöser 220VAC |
| EKMS2-UV380 | MPCB Unterspannungsauslöser 380VAC |
| EKMS2-UV415 | MPCB Unterspannungsauslöser 415VAC |
| EKMS2-UV440 | MPCB Unterspannungsauslöser 440VAC |
| EKMS2-SH110 | MPCB Arbeitsstromauslöser 110VAC |
| EKMS2-SH127 | MPCB Arbeitsstromauslöser 127VAC |
| EKMS2-SH220 | MPCB Arbeitsstromauslöser 220VAC |
| EKMS2-SH380 | MPCB Arbeitsstromauslöser 380VAC |
| EKMS2-SH415 | MPCB Arbeitsstromauslöser 415VAC |
| EKMS2-SH440 | MPCB Arbeitsstromauslöser 440VAC |
| EKMS2-AE20 | MPCB EKMS2-32 Hilfskontakt obere Montage 2NO |
| EKMS2-AE11 | MPCB EKMS2-32 Hilfskontakt obere Montage 1NO+1NC |
| EKMS2-AN20 | MPCB EKMS2-32 Hilfskontaktseite Montage 2NO |
| EKMS2-AN11 | MPCB EKMS2-32 Hilfskontakt Seitenmontage 1NO+1NC |
| EKMS2-AU20 | MPCB EKMS2-80 Hilfskontakt Seitenmontage 2NO |
| EKMS2-AU11 | MPCB EKMS2-80 Hilfskontakt Seitenmontage 1NO+1NC |
| EKMS2-FA0110 | MPCB EKMS2-32 Fehlersignal-Hilfskontakt 1 Öffner + 1 Schließer |
| EKMS2-FA0110 | MPCB EKMS2-32 Fehlersignal-Hilfskontakt 1 Öffner + 1 Öffner |
| EKMS2-FA1010 | MPCB EKMS2-32 Fehlersignal-Hilfskontakt 1NO+1NO |
| EKMS2-FA1001 | MPCB EKMS2-32 Fehlersignal Hilfskontakt 1NO+1NC |
| EKMS2-MC | MPCB EKMS2-32 Leergehäuse IP55 ohne Taster |
