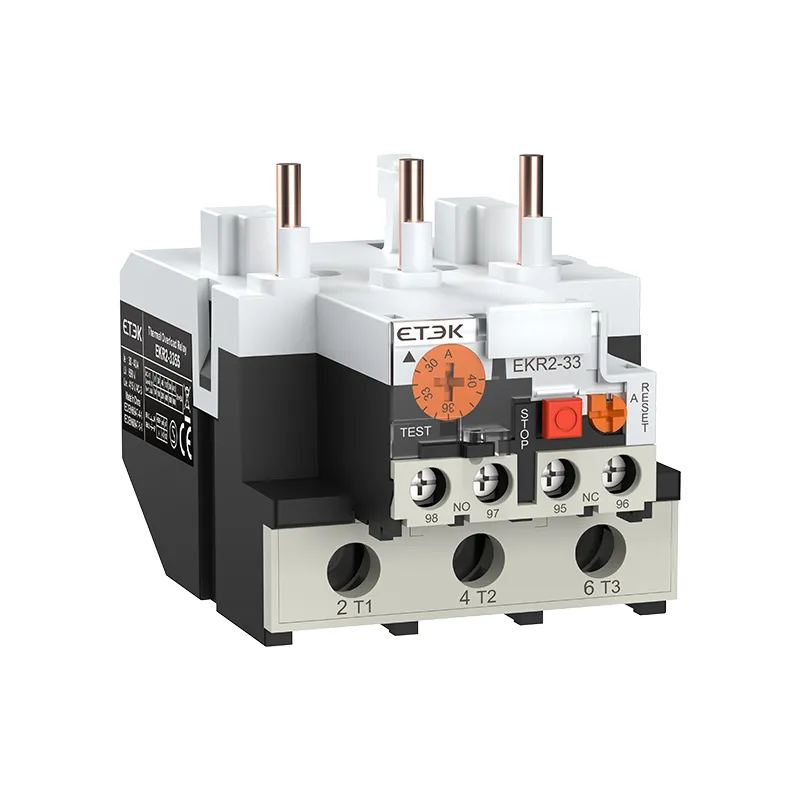

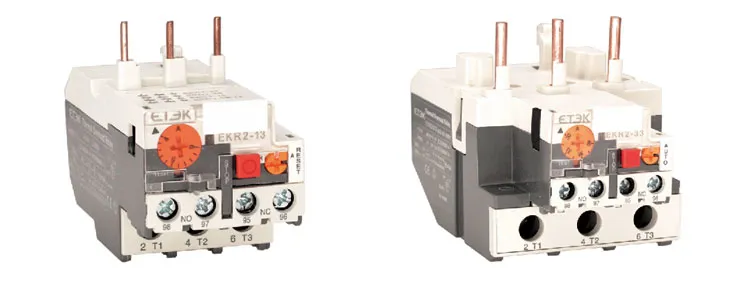

Überlastrelais schützen Elektromotoren vor Überlastung und Phasenausfall. Bei Überlastung des Motors erkennen sie dies und unterbrechen den Stromfluss, wodurch eine Überhitzung und Beschädigung der Wicklung verhindert wird.
| Elektrischer Wert | Wechselstrom 50/60 Hz, 690 V, 0,1 A ~ 630 A |
| Stolperklasse | 10A |
| Montageversion | Plug-in: Verfügbar für EKR2-13,23,33 |
EK | R | 2 | 13 | 10 |
Firmencode | Thermisches Überlastrelais | Entwurfssequenznummer | Rahmengröße | Nennstromkennzeichnung: Grundlegende Spezifikation, ausgedrückt mit dem Nennbetriebsstrom (380 V/400 V, AC3) |
3-Phasen-Bimetall
Stufenlos einstellbare Stromeinstellungen,
Temperaturkompensation
Auslöseanzeige
Testtaste: Bei Bedarf kann der Motor im Notfall während des Betriebs per Notstopp gestoppt werden.
Durch Unterbrechen des Kontakts vom Magnetkontakt mit dem Testknopf kann die Funktion der thermischen Überlastrelais-Kontakte geprüft werden. Dies ist durch Ziehen des Testknopfs möglich, wodurch der Öffner-/Schließerkontakt umgeschaltet wird.
Mit dem Stoppknopf kann der Motor im Notfall während des Betriebs gestoppt werden, indem der Kontakt zwischen Motor und Magnetkontakt durch den Stoppknopf unterbrochen wird.
Manuelle und automatische Reset-Taste
Elektrisch getrennter 1N/O- und 1N/C-Kontakt

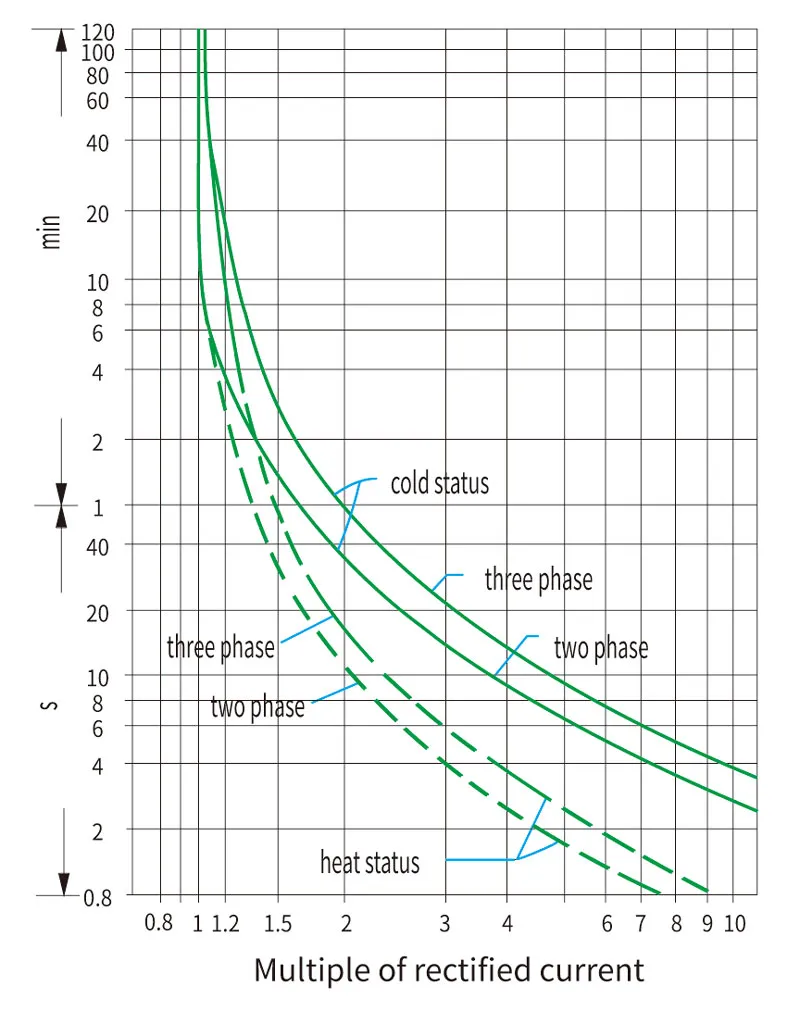

Schutzobjekt | |||||
| Artikel | Seriennummer | Ich/In | Betriebszeit Tp | Testbedingung | |
| Überlast Schutz | 1 | 1,05 | >2 Std. | Ausgangspunkt ist der Kaltstartzustand | |
| 2 | 1.2 | ≤2h | Ausgangspunkt ist der Wärmezustand, direkt nach Punkt 1 | ||
| 3 | 1,5 | ≤2 Minuten | Ausgangspunkt ist der Wärmezustand, direkt nach Punkt 1 | ||
| 4 | 7.2 | 2s | Ausgangspunkt ist der Kaltstartzustand | ||
| Phasenausfall Schutz | 5 | Beliebige zwei Phasen | Weitere Phasen | >2 Std. | Ausgangspunkt ist der Kaltstartzustand |
| 1 | 0,9 | ||||
| 6 | 1.15 | 0 | ≤2 h | Ausgangspunkt ist der Wärmezustand, direkt nach Punkt 5 | |
Wichtigste technische Daten | ||
| Phasenausfallschutzfunktion | Ja | |
| Automatische und manuelle Rückstellung | Ja | |
| Temperaturkompensation | Ja | |
| Auslöseanzeige | Ja | |
| Test- und Stopptaste | Ja | |
| Montageart | Plug-in | Ja |
| Unabhängig | Ja | |
| Anzahl der Kontakte | 1N/O+1N/C | |
| Hilfskontakte | Nennstrom (A) (AC-15 220V) | 2,73 |
| Nennstrom (A) (AC-15 380V) | 1,58 | |
| Nennstrom (A) (DC-13 220V) | 0,2 | |
Verdrahtung | |||||

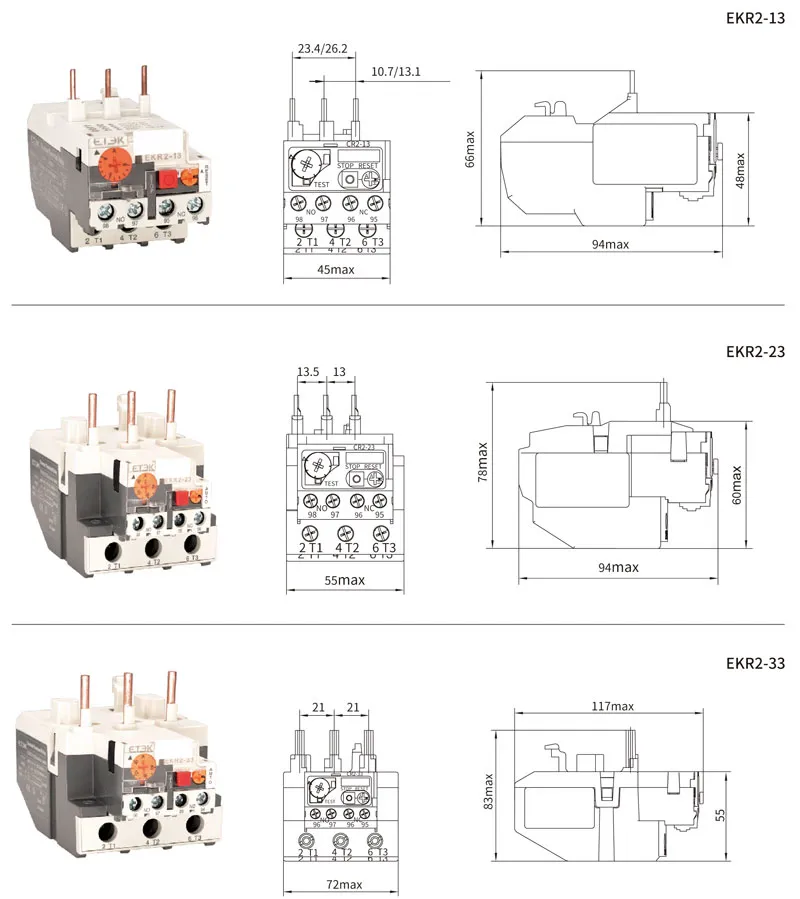

| Artikel | EKR2-13 | EKR2-23 | EKR2-33 | ||
| Querschnittsfläche des Leiters mm2 | Hauptstromkreis | Einadriger oder mehrdrähtiger Draht | 1–4 | 4–10 | 4–35 |
| Verdrahtungsschraube | M4 | M4 | M10 | ||
| Hilfsschaltung | Einadriger oder mehrdrähtiger Draht | 0,5 bis 2,5 | 0,5 bis 2,5 | 0,5 bis 2,5 | |
| Verdrahtungsschraube | M3.5 | M3.5 | M3.5 | ||
Assembly with contactor |
|||||
| Model of overload relay |
Code | Rated current (A) | Recommended fuse type (Recommended RT16) |
Contactor Matched | |
| aM | gG | ||||
| EKR2-13 | 1301 | 0.1~0.16 | 0.25 | 2 | EKC1-09 EKC1-12 EKC1-18 EKC1-25 EKC1-32 |
| 1302 | 0.16~0.25 | 0.5 | 2 | ||
| 1303 | 0.25~0.4 | 1 | 2 | ||
| 1304 | 0.4~0.63 | 1 | 2 | ||
| 1305 | 0.63~1 | 2 | 4 | ||
| 1306 | 1~1.6 | 2 | 4 | ||
| 1307 | 1.6~2.5 | 4 | 6 | ||
| 1308 | 2.5~4 | 6 | 10 | ||
| 1310 | 4~6 | 8 | 16 | ||
| 1312 | 5.5~8 | 12 | 20 | ||
| 1314 | 7~10 | 12 | 20 | ||
| 1316 | 9~13 | 16 | 25 | ||
| 1321 | 12~18 | 20 | 35 | ||
| 1322 | 17~25 | 25 | 50 | ||
| EKR2-23 | 2353 | 23~32 | 40 | 63 | EKC1-32 |
| 2355 | 30~40 | 40 | 80 | ||
| EKR2-33 | 3353 | 23~32 | 40 | 63 | EKC1-40 EKC1-50 EKC1-65 EKC1-80 EKC1-95 |
| 3355 | 30~40 | 40 | 100 | ||
| 3357 | 37~50 | 63 | 100 | ||
| 3359 | 48~65 | 63 | 100 | ||
| 3361 | 55~70 | 80 | 125 | ||
| 3363 | 63~80 | 80 | 125 | ||
| 3365 | 80~93 | 100 | 160 | ||
| Reference No. | Specification |
| EKR2-1301 | Thermal Overload Relay Current 0.1-0.16A |
| EKR2-1302 | Thermal Overload Relay Current 0.16-0.25A |
| EKR2-1303 | Thermal Overload Relay Current 0.25-0.4A |
| EKR2-1304 | Thermal Overload Relay Current 0.4-0.63A |
| EKR2-1305 | Thermal Overload Relay Current 0.63-1A |
| EKR2-1306 | Thermal Overload Relay Current 1-1.6A |
| EKR2-1307 | Thermal Overload Relay Current 1.6-2.5A |
| EKR2-1308 | Thermal Overload Relay Current 2.5-4A |
| EKR2-1310 | Thermal Overload Relay Current 4-6A |
| EKR2-1312 | Thermal Overload Relay Current 5.5-8A |
| EKR2-1314 | Thermal Overload Relay Current 7-10A |
| EKR2-1316 | Thermal Overload Relay Current 9-13A |
| EKR2-1321 | Thermal Overload Relay Current 12-18A |
| EKR2-1322 | Thermal Overload Relay Current 17-25A |
| EKR2-2353 | Thermal Overload Relay Current 23-32A |
| EKR2-2355 | Thermal Overload Relay Current 30-40A |
| EKR2-3353 | Thermal Overload Relay Current 23-32A |
| EKR2-3355 | Thermal Overload Relay Current 30-40A |
| EKR2-3357 | Thermal Overload Relay Current 37-50A |
| EKR2-3359 | Thermal Overload Relay Current 48-65A |
| EKR2-3361 | Thermal Overload Relay Current 55-70A |
| EKR2-3363 | Thermal Overload Relay Current 63-80A |
| EKR2-3365 | Thermal Overload Relay Current 80-93A |
