Schützzubehör sind Teile und Komponenten, die für die Verwendung mit Schützen ausgelegt sind.
Contractor Zubehör sind alle Bauteile, die neben Schützgeräten verwendet werden. In erster Linie sind sie entweder ein Ersatz für ein Teil oder werden verwendet, um die Funktion von Schützen zu optimieren oder zu verbessern. Beispielsweise können sie die Sicherheit verbessern oder beim Anschließen des Geräts an den Stromkreis helfen.

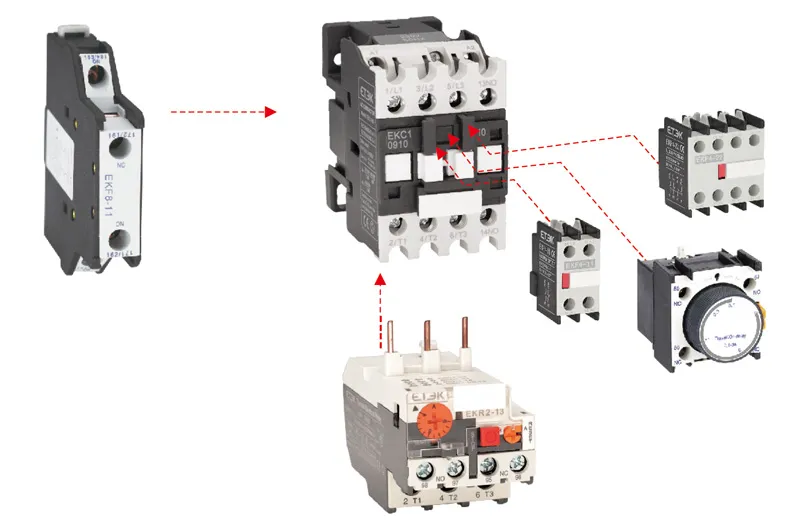

Es gibt eine große Auswahl an Zubehör für Schütze, aber einige gängige Kategorien umfassen:
1. Komponententeile, wie z. B. Hilfskontakte.
2. Montagezubehör, je nachdem, wo das Schütz angezeigt werden muss.
3. Sicherheitszubehör, wie z. B. Klemmenabdeckungen, soll den Kontakt mit dem Stromkreis verhindern.
4.Verdrahtungszubehör, das beim Anschließen des Schützes an den Stromkreis hilft.
Trennung | Modell | Kontakt Nummer | Schütz abgestimmt | |
Zusätzlicher Kontakt 4-polige Frontbefestigung | EKF4-40 | 4NO | EKC1-09~95 EKC1-115~800 | |
EKF4-31 | 3NO+1NC | |||
EKF4-22 | 2S+2Ö | |||
EKF4-13 | 1S+3Ö | |||
EKF4-04 | 4NC | |||
Zusätzlicher Kontakt 2-polige Frontbefestigung | EKF4-20 | 2NEIN | ||
EKF4-11 | 1S+1Ö | |||
EKF4-02 | 2NC | |||
Zusätzlicher Kontakt 2-polige Seitenmontage | EKF8-20 | 2NEIN | EKC1-09~95 | |
EKF8-11 | 1S+1Ö | |||
EKF8-02 | 2NC | |||
1S+1Ö Pneumatischer Timer Einschaltverzögerung | EKF5-T0 | 0,1 ~ 3 s | EKC1-09~95 EKC1-115~800 | |
EKF5-T2 | 0,1 ~ 30 s | |||
EKF5-T4 | 10~180s | |||
1S+1Ö Pneumatischer Timer Ausschaltverzögerung | EKF5-D0 | 0,1 ~ 3 s | ||
EKF5-D2 | 0,1 ~ 30 s | |||
EKF5-D4 | 10~180s | |||
Zusätzlicher Kontakt 4-polige Frontbefestigung | EKF4-40M | 4NO | EKC1-09~12M | |
EKF4-31M | 3NO+1NC | |||
EKF4-22M | 2S+2Ö | |||
EKF4-13M | 1S+3Ö | |||
EKF4-04M | 4NC | |||
Zusätzlicher Kontakt 2-polige Frontbefestigung | EKF4-20M | 2NEIN | ||
EKF4-11M | 1S+1Ö | |||
EKF4-02M | 2NC | |||
Schützspule | EKX1-2 | Wechselspannung | EKC1-09~18 | |
EKX1-4 | Wechselspannung | EKC1-25~32 | ||
EKX1-6 | Wechselspannung | EKC1-40~95 | ||
Schützspule Wasserdicht | EKX1-6N | Wechselspannung | EKC1-40~95 | |
EKX1-FF | Wechselspannung | EKC1-115~150 | ||
EKX1-FG | Wechselspannung | EKC1-185~225 | ||
EKX1-FH | Wechselspannung | EKC1-265 | ||
EKX1-FJ | Wechselspannung | EKC1-400 | ||
EKX1-FK | Wechselspannung | EKC1-500 | ||
EKX1-FL | Wechselspannung | EKC1-630 | ||
EKX1-FX | Wechselspannung | EKC1-780 | ||
Trennung | Modell | Schütz abgestimmt | ||
Zubehör für Wende-/Umschaltschütz | EKA9-0932 | EKC1-09~32 | ||
EKA9-4095 | EKC1-40~95 | |||
EKA9-FF970 | EKC1-115~150 | |||
EKA9-FG970 | EKC1-185~225 | |||
EKA9-FJ970 | EKC1-330~400 | |||
EKA9-FL970 | EKC1-630 | |||
Trennung | Modell | TOR-Übereinstimmung | ||
Montageblock für thermisches Überlastrelais | EKA9-1064 | EKR2-13 | ||
EKA9-2064 | EKR2-23 | |||
EKA9-3064 | EKR2-33 |
Referenznummer. | Spezifikation |
EKF4-40 | Hilfskontakte für Schütze EKC1 4NO |
EKF4-31 | Hilfskontakte für Schütze EKC1 3NO+1NC |
EKF4-22 | Hilfskontakte für Schütze EKC1 2NO+2NC |
EKF4-13 | Hilfskontakte für Schütze EKC1 1NO+3NC |
EKF4-20 | Hilfskontakte für Schütze EKC1 2NO |
EKF4-11 | Hilfskontakte für Schütze EKC1 1NO+1NC |
EKF4-02 | Hilfskontakte für Schütze EKC1 2NC |
EKF4-04 | Hilfskontakte für Schütze EKC1 4 Öffner |
EKF8-20 | Hilfskontakte für Schütze EKC1 2NO - Seitenmontage |
EKF8-11 | Hilfskontakte für Schütze EKC1 1NO+1NC-Seitenmontage |
EKF8-02 | Hilfskontakte für Schütze EKC1 2NC-Seitenmontage |
EKF4-40M | Hilfskontakte für Minischütze EKC1-M 4NO |
EKF4-31M | Hilfskontakte für Minischütze EKC1-M 3NO+1NC |
EKF4-22M | Hilfskontakte für Minischütze EKC1-M 2NO+2NC |
EKF4-13M | Hilfskontakte für Minischütze EKC1-M 1NO+3NC |
EKF4-20M | Hilfskontakte für Minischütze EKC1-M 2NO |
EKF4-11M | Hilfskontakte für Minischütze EKC1-M 1NO+1NC |
EKF4-02M | Hilfskontakte für Minischütze EKC1-M 2NC |
EKX1-2-24 | Schützspule für EKC1-09-18 Spannung 24VAC |
EKX1-2-42 | Schützspule für EKC1-09-18 Spannung 42VAC |
EKX1-2-48 | Schützspule für EKC1-09-18 Spannung 48VAC |
EKX1-2-110 | Schützspule für EKC1-09-18 Spannung 110VAC |
EKX1-2-220 | Schützspule für EKC1-09-18 Spannung 220VAC |
EKX1-2-230 | Schützspule für EKC1-09-18 Spannung 230VAC |
EKX1-2-240 | Schützspule für EKC1-09-18 Spannung 240VAC |
EKX1-2-380 | Schützspule für EKC1-09-18 Spannung 380VAC |
EKX1-2-415 | Schützspule für EKC1-09-18 Spannung 415VAC |
EKX1-4-24 | Schützspule für EKC1-25-32 Spannung 24VAC |
EKX1-4-42 | Schützspule für EKC1-25-32 Spannung 42VAC |
EKX1-4-48 | Schützspule für EKC1-25-32 Spannung 48VAC |
EKX1-4-110 | Schützspule für EKC1-25-32 Spannung 110VAC |
EKX1-4-220 | Schützspule für EKC1-25-32 Spannung 220VAC |
EKX1-4-230 | Schützspule für EKC1-25-32 Spannung 230VAC |
EKX1-4-240 | Schützspule für EKC1-25-32 Spannung 240VAC |
EKX1-4-380 | Schützspule für EKC1-25-32 Spannung 380VAC |
EKX1-4-415 | Schützspule für EKC1-25-32 Spannung 415VAC |
EKX1-6-24 | Schützspule für EKC1-40-95 Spannung 24VAC |
EKX1-6-42 | Schützspule für EKC1-40-95 Spannung 42VAC |
EKX1-6-48 | Schützspule für EKC1-40-95 Spannung 48VAC |
EKX1-6-110 | Schützspule für EKC1-40-95 Spannung 110VAC |
EKX1-6-220 | Schützspule für EKC1-40-95 Spannung 220VAC |
EKX1-6-230 | Schützspule für EKC1-40-95 Spannung 230VAC |
EKX1-6-240 | Schützspule für EKC1-40-95 Spannung 240VAC |
EKX1-6-380 | Schützspule für EKC1-40-95 Spannung 380VAC |
EKX1-6-415 | Schützspule für EKC1-40-95 Spannung 415VAC |
EKX1-6N-24 | Schützspule Wasserdicht für EKC1-40-95 Spannung 24VAC |
EKX1-6N-42 | Schützspule Wasserdicht für EKC1-40-95 Spannung 42VAC |
EKX1-6N-48 | Schützspule Wasserdicht für EKC1-40-95 Spannung 48VAC |
EKX1-6N-110 | Schützspule Wasserdicht für EKC1-40-95 Spannung 110VAC |
EKX1-6N-220 | Schützspule Wasserdicht für EKC1-40-95 Spannung 220VAC |
EKX1-6N-230 | Schützspule Wasserdicht für EKC1-40-95 Spannung 230VAC |
EKX1-6N-240 | Schützspule Wasserdicht für EKC1-40-95 Spannung 240VAC |
EKX1-6N-380 | Schützspule Wasserdicht für EKC1-40-95 Spannung 380VAC |
EKX1-6N-415 | Schützspule Wasserdicht für EKC1-40-95 Spannung 415VAC |
EKX1-FF-110 | Schützspule für EKC1-115-150 Spannung 110VAC |
EKX1-FF-220 | Schützspule für EKC1-115-150 Spannung 220VAC |
EKX1-FF-230 | Schützspule für EKC1-115-150 Spannung 230VAC |
EKX1-FF-240 | Schützspule für EKC1-115-150 Spannung 240VAC |
EKX1-FF-380 | Schützspule für EKC1-115-150 Spannung 380VAC |
EKX1-FF-415 | Schützspule für EKC1-115-150 Spannung 415VAC |
EKX1-FG-110 | Schützspule für EKC1-185-225 Spannung 110VAC |
EKX1-FG-220 | Schützspule für EKC1-185-225 Spannung 220VAC |
EKX1-FG-230 | Schützspule für EKC1-185-225 Spannung 230VAC |
EKX1-FG-240 | Schützspule für EKC1-185-225 Spannung 240VAC |
EKX1-FG-380 | Schützspule für EKC1-185-225 Spannung 380VAC |
EKX1-FG-415 | Schützspule für EKC1-185-225 Spannung 415VAC |
EKX1-FH-110 | Schützspule für EKC1-265-330 Spannung 110VAC |
EKX1-FH-220 | Schützspule für EKC1-265-330 Spannung 220VAC |
EKX1-FH-230 | Schützspule für EKC1-265-330 Spannung 230VAC |
EKX1-FH-240 | Schützspule für EKC1-265-330 Spannung 240VAC |
EKX1-FH-380 | Schützspule für EKC1-265-330 Spannung 380VAC |
EKX1-FH-415 | Schützspule für EKC1-265-330 Spannung 415VAC |
EKX1-FJ-110 | Schützspule für EKC1-400 Spannung 110VAC |
EKX1-FJ-220 | Schützspule für EKC1-400 Spannung 220VAC |
EKX1-FJ-230 | Schützspule für EKC1-400 Spannung 230VAC |
EKX1-FJ-240 | Schützspule für EKC1-400 Spannung 240VAC |
EKX1-FJ-380 | Schützspule für EKC1-400 Spannung 380VAC |
EKX1-FJ-415 | Schützspule für EKC1-400 Spannung 415VAC |
EKX1-FK-110 | Schützspule für EKC1-500 Spannung 110VAC |
EKX1-FK-220 | Schützspule für EKC1-500 Spannung 220VAC |
EKX1-FK-230 | Schützspule für EKC1-500 Spannung 230VAC |
EKX1-FK-240 | Schützspule für EKC1-500 Spannung 240VAC |
EKX1-FK-380 | Schützspule für EKC1-500 Spannung 380VAC |
EKX1-FK-415 | Schützspule für EKC1-500 Spannung 415VAC |
EKX1-FL-110 | Schützspule für EKC1-630 Spannung 110VAC |
EKX1-FL-220 | Schützspule für EKC1-630 Spannung 220VAC |
EKX1-FL-230 | Schützspule für EKC1-630 Spannung 230VAC |
EKX1-FL-240 | Schützspule für EKC1-630 Spannung 240VAC |
EKX1-FL-380 | Schützspule für EKC1-630 Spannung 380VAC |
EKX1-FL-415 | Schützspule für EKC1-630 Spannung 415VAC |
EKX1-FX-110 | Schützspule für EKC1-780 Spannung 110VAC |
EKX1-FX-220 | Schützspule für EKC1-780 Spannung 220VAC |
EKX1-FX-230 | Schützspule für EKC1-780 Spannung 230VAC |
EKX1-FX-240 | Schützspule für EKC1-780 Spannung 240VAC |
EKX1-FX-380 | Schützspule für EKC1-780 Spannung 380VAC |
EKX1-FX-415 | Schützspule für EKC1-780 Spannung 415VAC |
EKX1-2-12Z | Schützspule für EKC1-09-18 Spannung 12VDC |
EKX1-2-24Z | Schützspule für EKC1-09-18 Spannung 24VDC |
EKX1-2-36Z | Schützspule für EKC1-09-18 Spannung 36VDC |
EKX1-2-48Z | Schützspule für EKC1-09-18 Spannung 48VDC |
EKX1-2-110Z | Schützspule für EKC1-09-18 Spannung 110VDC |
EKX1-2-220Z | Schützspule für EKC1-09-18 Spannung 220VDC |
EKX1-4-12Z | Schützspule für EKC1-25-32 Spannung 12VDC |
EKX1-4-24Z | Schützspule für EKC1-25-32 Spannung 24VDC |
EKX1-4-36Z | Schützspule für EKC1-25-32 Spannung 36VDC |
EKX1-4-48Z | Schützspule für EKC1-25-32 Spannung 48VDC |
EKX1-4-110Z | Schützspule für EKC1-25-32 Spannung 110VDC |
EKX1-4-220Z | Schützspule für EKC1-25-32 Spannung 220VDC |
EKX1-6-12Z | Schützspule für EKC1-40-95 Spannung 24VAC |
EKX1-6-24Z | Schützspule für EKC1-40-95 Spannung 42VAC |
EKX1-6-36Z | Schützspule für EKC1-40-95 Spannung 48VAC |
EKX1-6-48Z | Schützspule für EKC1-40-95 Spannung 110VAC |
EKX1-6-110Z | Schützspule für EKC1-40-95 Spannung 220VAC |
EKX1-6-220Z | Schützspule für EKC1-40-95 Spannung 230VAC |
