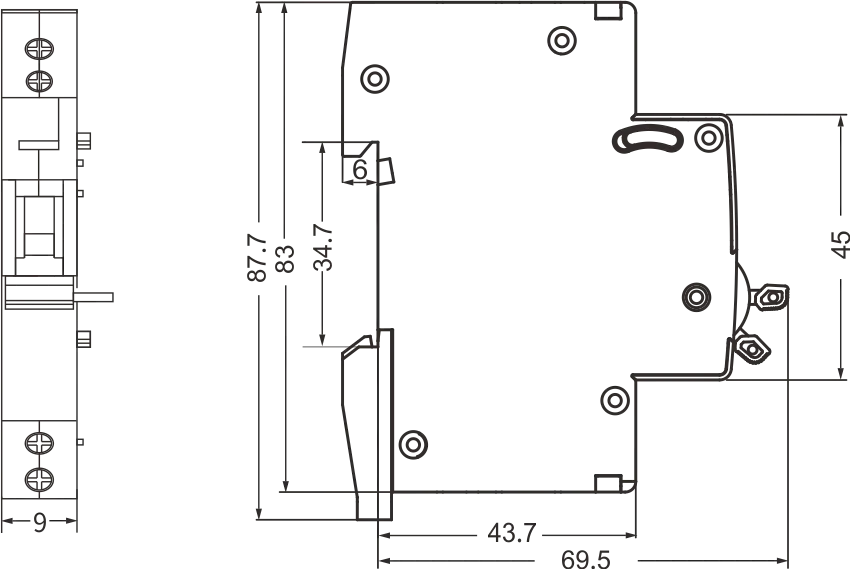

Hilfskontakt: Er ist mit dem Ein-/Aus-Mechanismus des Hauptstromkreises des Leistungsschalters verbunden und dient hauptsächlich zur Anzeige des Ein-/Aus-Zustands des Leistungsschalters. Durch den Anschluss an den Steuerstromkreis des Leistungsschalters kann der Hilfskontakt über dessen Ein-/Ausschaltvorgang die Steuerung oder Verriegelung zugehöriger elektrischer Geräte übernehmen.

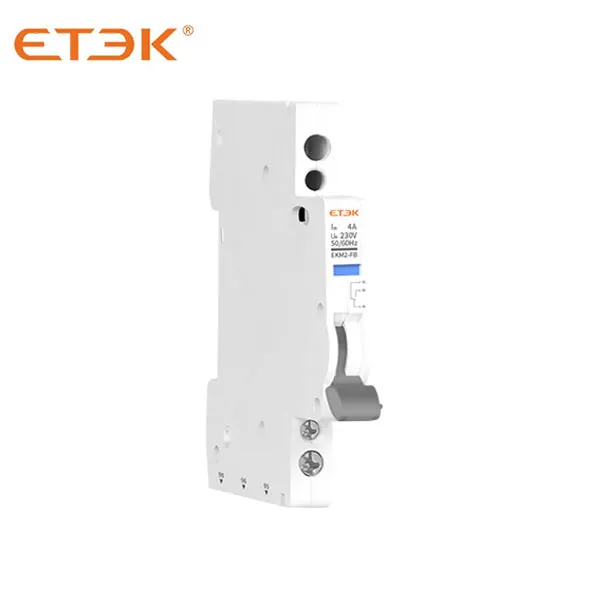

Das Alarm-Hilfszubehör signalisiert das Auslösen eines Leitungsschutzschalters oder eines zusätzlichen Schutzschalters. Eine Auslösung kann durch Überlastung, Kurzschluss, Betätigung des Shunt-Auslösers oder eines Unter-/Überspannungsmoduls verursacht werden.
Elektrische Merkmale | ||
Nennwert | UN(V) | IN (A) |
AC415V 50/60Hz | 3 | |
Wechselstrom 240 V, 50/60 Hz | 6 | |
DC130 | 1 | |
| DC48 | 2 | |
| DC24 | 6 | |
Konfigurationen | EKM2-OF 1N/O+1N/C | |
EKM2-FB 1N/O+1N/C | ||
Bemessungsimpulsspannung (1,2/50)Uimp | 4.000 V | |
Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV | |
Isolationsspannung | 500 V | |
Verschmutzungsgrad | 2 | |
Mechanische Merkmale | ||
| Elektrische Lebensdauer | 6.050 Zyklen | |
| Mechanische Lebensdauer | 10.000 Zyklen | |
| Schutzgrad | IP20 | |
| Umgebungstemperatur (mit einem Tagesdurchschnitt von ≤35℃) | -5℃~+40℃ | |
| Lagertemperatur | -25℃~+70℃ | |
Installation | ||
| Anschlussart | Kabel | |
| Anschlussgröße oben/unten für Kabel | 2,5 mm² 18-14 AWG | |
| Anzugsmoment | 0,8 Nm 7 in-lbs | |
