Hilfskontakt: Er ist mit dem Ein-/Aus-Mechanismus des Hauptstromkreises des Leistungsschalters verbunden und dient hauptsächlich zur Anzeige des Ein-/Aus-Zustands des Leistungsschalters. Durch den Anschluss an den Steuerstromkreis des Leistungsschalters kann der Hilfskontakt über dessen Ein-/Ausschaltvorgang die Steuerung oder Verriegelung zugehöriger elektrischer Geräte übernehmen.
Das Alarm-Hilfszubehör signalisiert das Auslösen eines Leitungsschutzschalters oder eines zusätzlichen Schutzschalters. Eine Auslösung kann durch Überlastung, Kurzschluss, Betätigung des Shunt-Auslösers oder eines Unter-/Überspannungsmoduls verursacht werden.

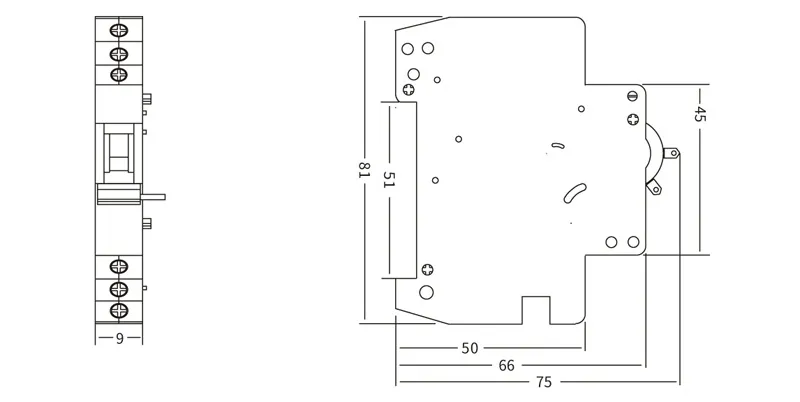

Elektrische Merkmale | |
| Nennwert | Wechselstrom 415/400 V, 50/60 Hz, 3 A |
| Wechselstrom 240/400 V, 50/60 Hz, 3 A | |
| DC130V 1A | |
| DC48V 2A | |
| DC24V 6A | |
| Konfigurationen | EKM1-OF 1N/O+1N/C |
| EKM1-FB 2N/O+2N/C | |
| Bemessungsimpulsspannung (1,2/50)Uimp | 4.000 V |
| Bemessungskurzschlussfestigkeit | 20le, t=0,1s |
| Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV |
| Isolationsspannung Ui | 500 V |
| Verschmutzungsgrad | 2 |
Mechanische Merkmale | |
| Elektrische Lebensdauer | 6.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Schutzgrad | IP20 |
| Umgebungstemperatur (mit einem Tagesdurchschnitt von ≤35℃) | -5℃~+40℃ |
| Lagertemperatur | -25℃~+70℃ |
Installation | |
| Anschlussart | Kabel |
| Anschlussgröße oben/unten für Kabel | 2,5 mm 2 18-13 AWG |
| Anzugsmoment | 0,8 Nm 7 In-Pfund |
