Ein Shunt-Auslöser dient zur Erregung durch eine Spannungsquelle; seine Eigenspannung ist unabhängig von der Spannung des Hauptstromkreises. Daher ist der Shunt-Auslöser eine Hilfsfunktion für die Fernauslösung und kann den Stromkreis per Fernsteuerung trennen, um eine Verbindung mit einer Brandmeldeanlage herzustellen. Er kann auch per Not-Aus-Taster ferngesteuert ausgelöst werden.
Ein einzelner Leitungsschutzschalter bietet lediglich Schutz gegen Überstrom und Kurzschluss. Wird ein Unter-/Überspannungsmodul verwendet, löst dieses den Leitungsschutzschalter oder einen zusätzlichen Schutzschalter aus, falls die an den Spulenanschlüssen anliegende Spannung außerhalb des spezifizierten Bereichs liegt.
Kurz gesagt, ein Unter-/Überspannungsauslöser schützt vor Spannungseinbrüchen und -spitzen. Erst wenn die Stromversorgung wieder im Normalbereich liegt, kann der Schutzschalter eingeschaltet werden. Dieses Zubehörteil bietet eine kostengünstige und einfache Möglichkeit, diese Lösung zu realisieren.
Elektrische Merkmale EKM1-MX | |
| Nennspannung US(V) | AC230/400 50/60Hz DC24 DC48 AC24 50/60Hz |
| Bemessungsimpulsspannung (1,2/50)Uimp | 4.000 V |
| Bemessungskurzschlussfestigkeit | 20le, t=0,1s |
| Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV |
| Isolationsspannung Ui | 500 V |
| Verschmutzungsgrad | 2 |

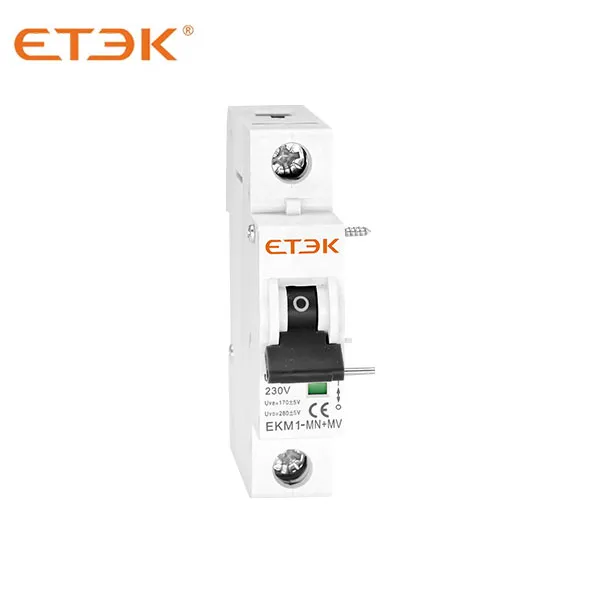

Elektrische Merkmale EKM1-MV+MN | |
| Bemessungsspannung (Ue) | AC230V |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Überspannungsauslösebereich | 280 V ± 5 % |
| Unterspannungsauslösebereich | 170 V ± 5 % |
| Das auf der rechten Seite des Leistungsschalters montierte Gerät betätigt die kombinierte Vorrichtung, um im Falle von Unterspannung oder Überspannung auszulösen und so ein Schließen des Geräts bei anormalen Netzspannungsbedingungen wirksam zu verhindern. | |
Mechanische Merkmale | |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 4.000 Zyklen |
| Schutzgrad | IP20 |
| Umgebungstemperatur (mit einem Tagesdurchschnitt von ≤35℃) | -5℃~+40℃ |
| Lagertemperatur | -25℃~+70℃ |
Installation | |
| Anschlussart | Kabel |
| Anschlussgröße oben/unten für Kabel | 2,5 mm² 18-13 AWG |
| Anzugsmoment | 0,8 Nm 7 In-Pfund |
