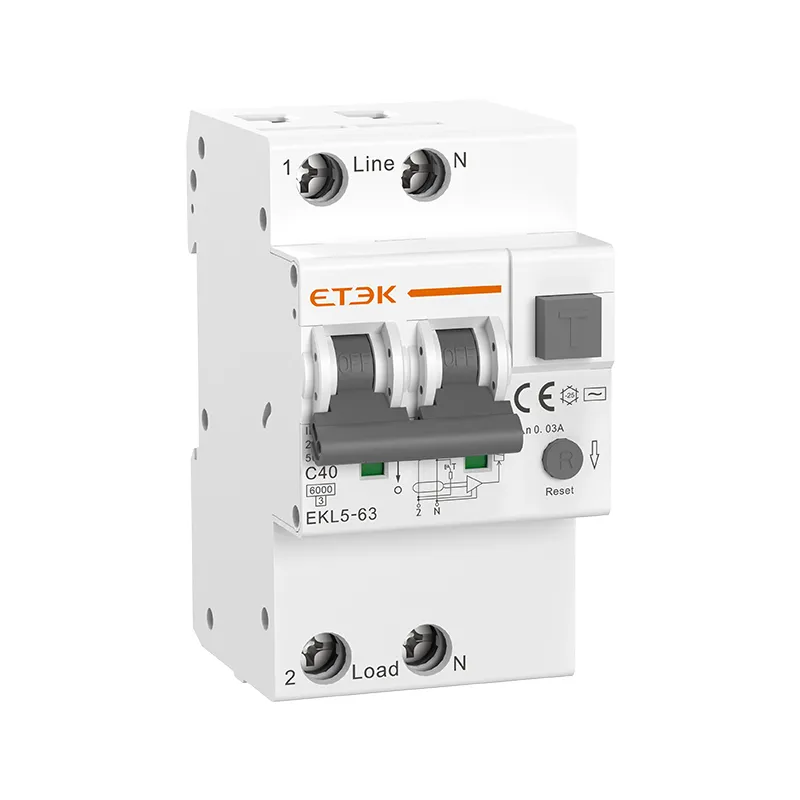

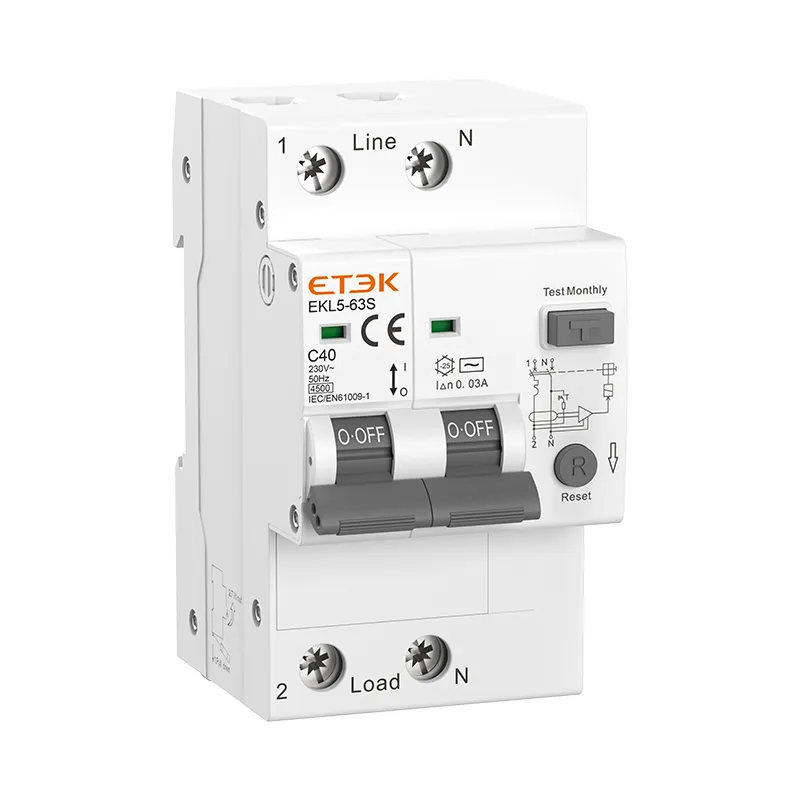

EKL5-63 Elektronischer RCBO
Erkundigen
● Norm: IEC61009-1
● Typ: AC, A
● Nennstrom: 6~40A
● Nennspannung: 230/240~
● Polzahl: 1P+N 2Modul
● Bemessungs-Restbetriebsstrom (IAn): 30, 100, 300 mA
● Bemessungs-Kurzschlussausschaltvermögen: 6kA
● Auslösekennlinie: B, C
● Umgebungstemperatur: -25...+40 ºC
● Anschluss: Von oben und unten

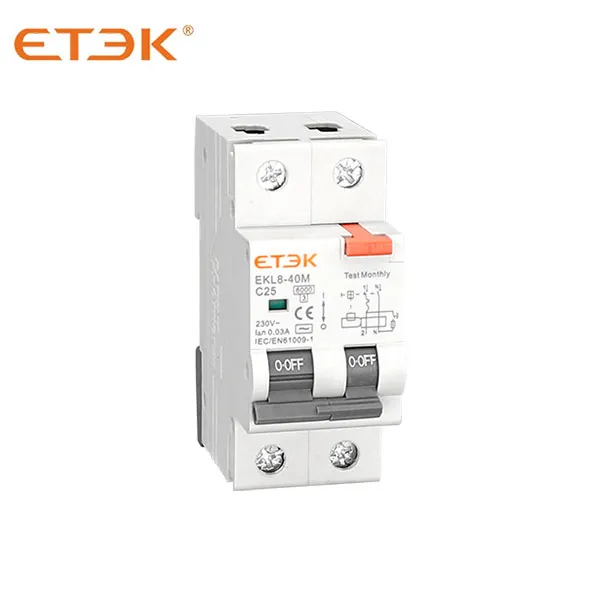

Der magnetische RCBO EKL8-40M entspricht der Norm IEC61009-1. Die Nennabschaltleistung beträgt 6 kA, der Nennauslösestrom kann 300 mA erreichen. Er verfügt über eine Positionsanzeige, Bi-Connect-Anschluss auf beiden Seiten, ist mit Standard- und Kreuzschlitzschraubendreher kompatibel. Der 35-mm²-Anschluss ist sowohl für Kupfer- als auch für Aluminiumkabel geeignet.

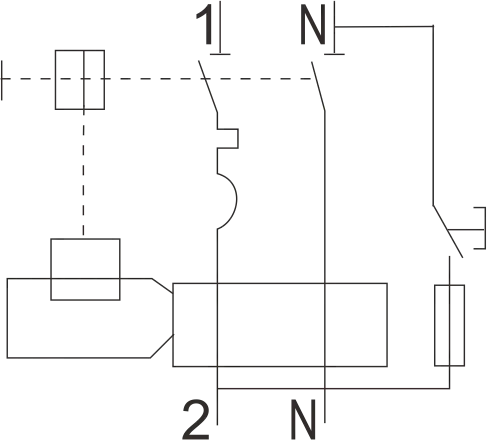

1.1 Funktion
Personen- und Brandschutz: Kabel- und Leitungsschutz vor Überlast und Kurzschluss.
1.2 Auswahl
I∆n ≤30 mA: zusätzlicher Schutz bei direktem Kontakt.
I∆n ≤300 mA: vorbeugender Brandschutz bei Erdschlussströmen.

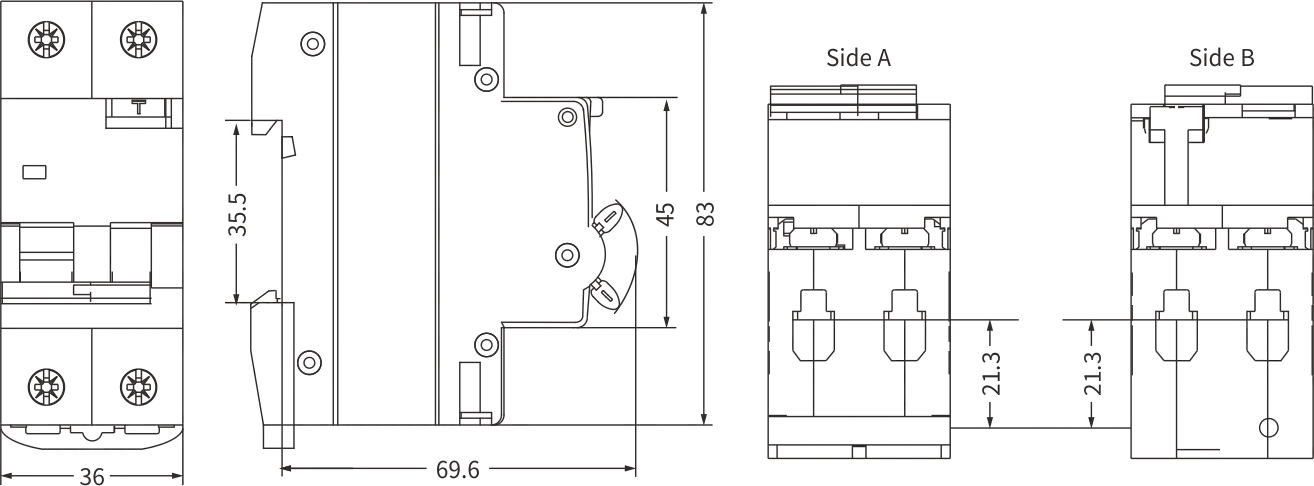

| Standard | IEC/EN61009-1 |
| Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) |
| Art der Reise | Erdschluss: Elektromagnetisch |
| Überlastung und Kurzschluss: Thermomagnetisch | |
| Schutzart (elektrischer Leckstrom) | Wechselstrom, A |
| Anzahl der Pole | 1P+N 2Module, N-Leitung mit getrenntem |
| Nennströme (In) | 6,10,16,20,25,32,40A |
| Nennempfindlichkeitsströme I△n | 30,100,300 mA |
| Fehlerstrom-Ausschaltzeit unter I△n | ≤ 0,1 s |
| Bemessungs-Resteinschalt- und -ausschaltvermögen (I△m) | 500 A (In ≤ 50 A) |
| Bemessungsspannung (Ue) | 230/240 V~ |
| Nennfrequenz | 50/60 Hz |
| Bemessungsschaltvermögen | 6.000A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannung bei Standardspannung (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei ind. Freq. für 1 min | 2 kV |
| Thermische Auslösecharakteristik | (1,13-1,45) x In |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktstellungsanzeige | Ja |
| Erdschlussanzeiger | Ja |
| Schutzart | IP20 |
| Umgebungstemperatur | -25℃ bis +40℃, Max. 95 % Luftfeuchtigkeit |
| Anschlussart der Klemme | Kabel-/Stift-/Gabel-Sammelschiene |
| Max. Klemmengröße für Kabel | 25 mm² |
| Max. Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35mm DIN-Schiene |
| Verbindung | Von oben und unten |
| Ausschaltvermögen | Stöcke | Nennstrom (A) | B-Kurve | ||
| Empfindlichkeit | |||||
| 30mA | 100mA | 300mA | |||
| Type AC | |||||
| 6KA | 1P+N | 6A | EKL8-40M-1NB0630 | EKL8-40M-1NB06100 | EKL8-40M-1NB06300 |
| 10A | EKL8-40M-1NB1030 | EKL8-40M-1NB10100 | EKL8-40M-1NB10300 | ||
| 16A | EKL8-40M-1NB1630 | EKL8-40M-1NB16100 | EKL8-40M-1NB16300 | ||
| 20A | EKL8-40M-1NB2030 | EKL8-40M-1NB20100 | EKL8-40M-1NB20300 | ||
| 25A | EKL8-40M-1NB2530 | EKL8-40M-1NB25100 | EKL8-40M-1NB25300 | ||
| 32A | EKL8-40M-1NB3230 | EKL8-40M-1NB32100 | EKL8-40M-1NB32300 | ||
| 40A | EKL8-40M-1NB4030 | EKL8-40M-1NB40100 | EKL8-40M-1NB40300 | ||
| Type A | |||||
| 6A | EKL8-40M-1NB0630A | EKL8-40M-1NB06100A | EKL8-40M-1NB06300A | ||
| 10A | EKL8-40M-1NB1030A | EKL8-40M-1NB10100A | EKL8-40M-1NB10300A | ||
| 16A | EKL8-40M-1NB1630A | EKL8-40M-1NB16100A | EKL8-40M-1NB16300A | ||
| 20A | EKL8-40M-1NB2030A | EKL8-40M-1NB20100A | EKL8-40M-1NB20300A | ||
| 25A | EKL8-40M-1NB2530A | EKL8-40M-1NB25100A | EKL8-40M-1NB25300A | ||
| 32A | EKL8-40M-1NB3230A | EKL8-40M-1NB32100A | EKL8-40M-1NB32300A | ||
| 40A | EKL8-40M-1NB4030A | EKL8-40M-1NB40100A | EKL8-40M-1NB40300A | ||
| Nennstrom (A） | C-Kurve | ||||
| Empfindlichkeit | |||||
| 30mA | 100mA | 300mA | |||
| Type AC | |||||
| 6A | EKL8-40M-1NC0630 | EKL8-40M-1NC06100 | EKL8-40M-1NC06300 | ||
| 10A | EKL8-40M-1NC1030 | EKL8-40M-1NC10100 | EKL8-40M-1NC10300 | ||
| 16A | EKL8-40M-1NC1630 | EKL8-40M-1NC16100 | EKL8-40M-1NC16300 | ||
| 20A | EKL8-40M-1NC2030 | EKL8-40M-1NC20100 | EKL8-40M-1NC20300 | ||
| 25A | EKL8-40M-1NC2530 | EKL8-40M-1NC25100 | EKL8-40M-1NC25300 | ||
| 32A | EKL8-40M-1NC3230 | EKL8-40M-1NC32100 | EKL8-40M-1NC32300 | ||
| 40A | EKL8-40M-1NC4030 | EKL8-40M-1NC40100 | EKL8-40M-1NC40300 | ||
| Type A | |||||
| 6A | EKL8-40M-1NC0630A | EKL8-40M-1NC06100A | EKL8-40M-1NC06300A | ||
| 10A | EKL8-40M-1NC1030A | EKL8-40M-1NC10100A | EKL8-40M-1NC10300A | ||
| 16A | EKL8-40M-1NC1630A | EKL8-40M-1NC16100A | EKL8-40M-1NC16300A | ||
| 20A | EKL8-40M-1NC2030A | EKL8-40M-1NC20100A | EKL8-40M-1NC20300A | ||
| 25A | EKL8-40M-1NC2530A | EKL8-40M-1NC25100A | EKL8-40M-1NC25300A | ||
| 32A | EKL8-40M-1NC3230A | EKL8-40M-1NC32100A | EKL8-40M-1NC32300A | ||
| 40A | EKL8-40M-1NC4030A | EKL8-40M-1NC40100A | EKL8-40M-1NC40300A | ||
