Modus 3 AC-Ladegerät für Elektrofahrzeuge der Serie EKEC1

EVSE (Electric Vehicle Supply Equipment) der EKEC1-Serie eignen sich für Langzeitparken. Ladegelegenheiten wie Wohngebiete, Gewerbegebiete, Bürobereiche usw. bieten sichere und stabile Ladedienste für Plug-in-Hybridfahrzeuge und reine Elektrofahrzeuge, die den Standards entsprechen.

Jetzt anfragen PDF

Modus 3 AC-Ladegerät für Elektrofahrzeuge der Serie EKEC1

Jetzt anfragen PDF

Produktübersicht

EKEC1 ist ein Ladegerät der Betriebsart 3, das alle Elektrofahrzeuge voll unterstützt. Seine Besonderheit besteht darin, dass das Steuermodul mit einem variablen Stromwähler ausgestattet ist, der den Kunden die Flexibilität bietet, zwischen fünf verschiedenen Ladestufen zu wählen. Die Produktreihe umfasst zwei Hauptkategorien: Kabelversion und Steckdosenversion, um den wechselnden Anforderungen in verschiedenen Szenarien gerecht zu werden.

In Bezug auf das Design folgt EKEC1 strengen Industriedesignprinzipien und kann schnell in Privathaushalten und Gewerberäumen installiert werden. Gleichzeitig erreicht der Schutzgrad der gesamten Maschine den IP54-Standard, was eine hervorragende Staub- und Wasserbeständigkeit gewährleistet und den Benutzern ein stabiles und zuverlässiges Ladeerlebnis bietet.

Merkmale:
  • Einstellbare Ladestromwerte 10A, 16A, 20A, 25A und 32A.

  • Nennleistung bis zu 22 kW (dreiphasig 32 A).

  • Unterstützt das Ladeprotokoll OCPP-1.6-J (erfordert EKEPC3-Controller).

  • Durch unterschiedliche Kombinationen interner Komponenten kann ein mehrfacher Schutz erreicht werden, sicher und zuverlässig.

  • Die internen Komponenten sind modulare Geräte, die leicht zu warten sind.

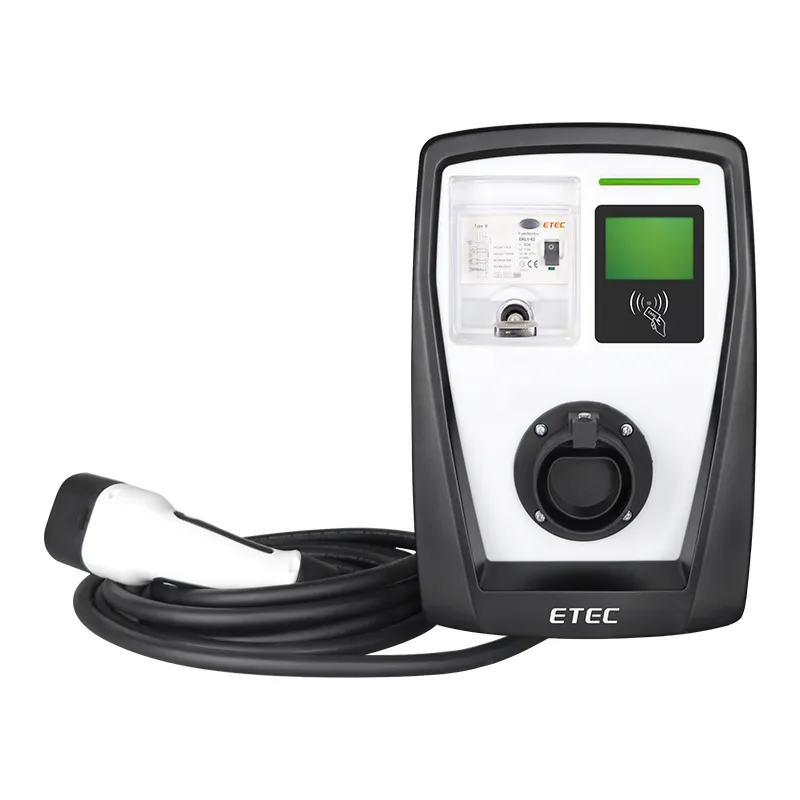

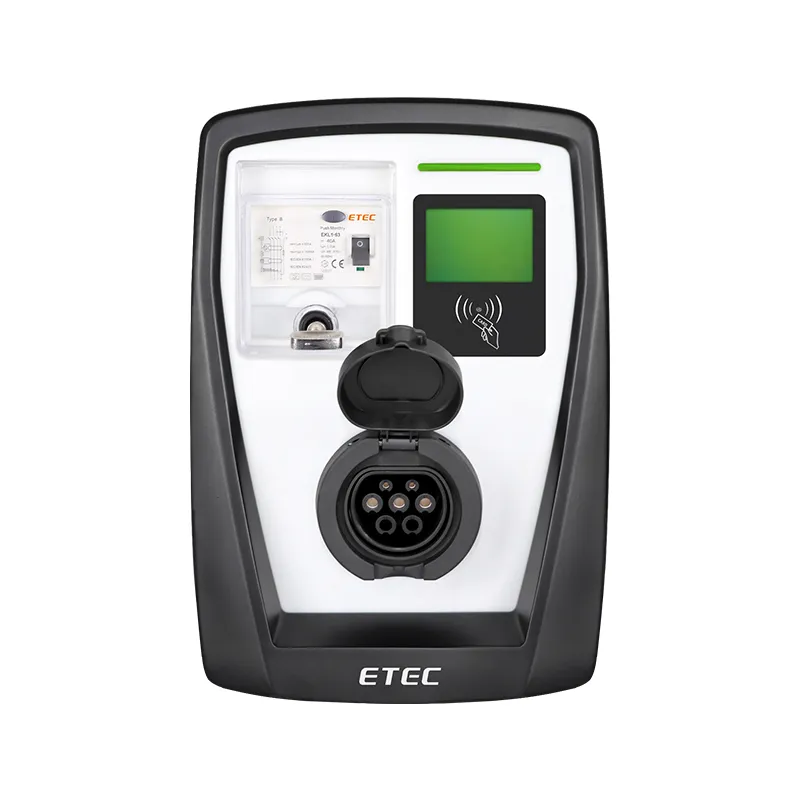

  • Zwei Versionen: Kabelversion und Steckdosenversion.

  • Stoßfestes Design mit IK08 oder höher

Anwendungen:


Langsame Ladestationen, Bürogebäude, große Einkaufszentren, Wohngebiete, Außenparkplätze, Hotels und andere öffentliche Orte.

Technische Parameter

Technische Daten

EKEC1 - X - X - X - X - XXX
Beschreibung
Produktdesignmodell
S2: Sockelversion
C1: T1-Kabel
C2: T2-Kabel
SS: Steckdose mit Schutztür
03: 1P+N, 240 V, 16 A, 3,6 kW
07: 1P+N, 240 V, 32 A, 7,3 kW
11: 3P+N, 420 V, 16 A, 11 kW
22: 3P+N, 420 V, 32 A, 22 kW
O: Eingebauter EKEPC3-Controller
M: Eingebauter EKEPC2-Controller
A: FI-Schutzschalter Typ A + DC 6 mA RCMU
B: FI-Schutzschalter Typ B
C: FI-Schutzschalter Typ EV
D: Eingebaute DC 6mA RCMU (für diese Konfiguration muss ein zusätzlicher RCCB Typ A im Stromverteilerkasten der Ladesäule installiert werden)
1: RFID-Funktion (bei Verwendung des eingebauten EKEPC3-Controllers ist diese Funktion erforderlich)
2: DLB-Funktion externer CT (unterstützt nur einphasigen Stromkreis)
3: DLB-Funktion externer Energiezähler
4: LCD-Anzeige
5: Eingebautes MID-Meter
6: Eingebauter SPD (nur für einphasigen Stromkreis anwendbar)
7: Mit Not-Aus-Taster
8: Mit PEN-Schutz
Wenn Sie eine Ladestation mit der folgenden Konfiguration benötigen: Europäisches Standardkabel, Version 22 kW. Mit RCCB Typ A + DC6mA + OCPP-J-1.6-Protokoll + LCD-Anzeige + Messgerät, dann lautet das Modell: EKEC1-C2-22-0-A-145

Technische Daten
Modell Leitungsart Sockeltyp
EKEC1-C1/C2-03-XX-XXX EKEC1-C1/C2-11-XX-XXX EKEC1-S2/SS-03-XX-XXX EKEC1-S2/SS-11-XX-XXX
EKEC1-C1/C2-07-XX-XXX EKEC1-C1/C2-22-XX-XXX EKEC1-S2/SS-07-XX-XXX EKEC1-S2/SS-22-XX-XXX
Betriebsspannung Wechselstrom 220 V ± 10 %, (L + N + PE) AC420 V ±10 %, (3P+N+PE) Wechselstrom 220 V ± 10 %, (L + N + PE) AC420 V ±10 %, (3P+N+PE)
Max. Ausgangsstrom 16A 32A 16A 32A
Max. Ausgangsleistung 7,3 kW 22 kW 7,3 kW 22KW
Ladestrom 10-16-20-25- 32A (5 Stufen einstellbar)
Wechselstromfrequenz 50 Hz ± 1 Hz
Standby-Stromversorgung <8W
Kabellänge 5 m (unterstützt die Anpassung anderer Längen) _
Steckertyp SAE J1772, IEC 62196-2, GB/T
Kommunikation Unterstützt Modbus-RTU-Protokoll und OCPP-1.6-J-Protokoll
RCD-Typ Typ A / Typ B / Typ A+6mA DC
Überspannungskategorie (OVC) OVC III
Isolationswiderstand > 10 MΩ
AC-Spannungsfestigkeit 2,8 kV
Elektrische Schutzklassen Klasse I
Schutzklasse IP54
Verschmutzungsgrad 3
Betriebstemperatur -20℃~+ 50℃
Lagertemperatur -40℃~+70℃
Relative Luftfeuchtigkeit 5 % ~ 95 %
Höhe ≤ 2000m
Kühlmethode Natürliche Kühlung
Montagemethode Wand-/Bodenmontagemast
Verdrahtungsmethode Bottom-In und Bottom-Out
Abmessungen (L/B/T) 357 mm x 245 mm x 123 mm

Maße

Gesamtinstallationszeichnung
