Thermisch-magnetischer, einstellbarer MCCB-Unterbrecher EKM8T
Erkundigen
Leitfaden zur Typenauswahl
| EKW1 | 2000 | 3 Punkte | 400A | F | Wechselstrom 230 V | Horizontale Verdrahtung | |
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
| Produktnummer | Rahmengröße | Polzahl | Aktuelle Klasse | Installationscode | Code der Steuerkreisquellenspannung | Verbindungsmodus | |
| Konventionell Leistungsschalter |
2000 3200 6300 |
3P: dreipolig 4P: vierpolig |
400A 630A 800A 1000A 1250A 1600A 2000A |
2500A 2900A 3200A 3900A 4000A 5000A 6300A |
D: Ausziehtyp F: fester Typ |
Wechselstrom 230 V AC400V Gleichstrom 220 V Gleichstrom 110 V |
Horizontale Verdrahtung Vertikale Verdrahtung |
Typenauswahl von Standardteilen und optionalem Zubehör
| M-Typ | 230 V | 230 V | 230 V | 6 Schließer 6 Öffner |
| ↓ | ↓ | ↓ | ↓ | ↓ |
| Modell von Regler |
Spannung von Arbeitsstromauslöser |
Spannung der Energie Auslöse-Elektromagnet |
Spannung des elektrischen Betriebsmechanismus |
Hilfskontakt |
| AA-Typ 2H-Typ 3B2 Typ 3H Typ |
Wechselstrom 230 V AC400V Gleichstrom 220 V Gleichstrom 110 V |
Wechselstrom 230 V AC400V Gleichstrom 220 V Gleichstrom 110 V |
Wechselstrom 230 V AC400V Gleichstrom 220 V Gleichstrom 110 V |
Standard: 6NO6 Öffner empfohlen |
| Unterspannungsschutz | Mechanische Verriegelung | Öffnungsverriegelung | Doppelkraft-Stellwerk | Zubehör | |
| Unterspannungsauslöser Unterspannungs-Schnellauslöser Unterspannungs-Zeitverzögerung Version: D1s D3s D5s |
Horizontale Verriegelung (Drahtseilverriegelung) Vertikale Verriegelung (Drahtseilverriegelung) |
Ein Schloss, ein Schlüssel Zwei Schlösser, ein Schlüssel Drei Schlösser, zwei Schlüssel Fünf Schlösser, drei Schlüssel |
Intelligente horizontale Verriegelung |
Türrahmen |
|
| Wechselstrom 230 V AC400V |
Gleichstrom 220 V Gleichstrom 110 V |
||||
Hinweis: Markieren Sie V, wenn Sie das entsprechende optionale Zubehör benötigen
Betriebsmerkmale
EKW1-2000/3P 400A F AC230V (fester Typ, 3-polig, 400 A), Spannung des Steuerkreises (230 V), standardmäßig horizontale Verdrahtung, Nennspannung 400 V, Regler Typ M, Shunt 230 V, elektrischer Antriebsmechanismus 230 V, Standardkontakte 6 Schließer, 6 Öffner. Wenn Sie weiteres Zubehör benötigen, geben Sie dies bitte gemäß der obigen Tabelle an.
Modellhandbuch zum intelligenten Controller
| Konfiguration | Modell | |||
| M | 2 Stunden | 3B2 | 3 Stunden | |
| Schutzfunktionen | ● | ● | ● | ● |
| Überlast lange Verzögerung (L) | ● | ● | ● | ● |
| Kurzschluss kurze Verzögerung (S) | ● | ● | ● | ● |
| Kurzschlussstrom (I) | ● | ● | ● | ● |
| Erdschluss (G)/Alarm | ● | ● | ● | ● |
| Überstromschutz für Neutralleiter (N) | ○ | ● | ● | ● |
| Stromunsymmetrieschutz | ○ | ● | ● | ● |
| Lastüberwachung (Load) (1) | □ | ● | □ | ● |
| Einschaltstromschutz (MCR) (2) | □ | ○ | □ | ● |
| Auslösung außerhalb des Grenzwertes (HSIOC) | ○ | ○ | ○ | ○ |
| Leckageschutz/-alarm® (3) | — | □ | □ | □ |
| Erforderlicher Stromschutz | — | — | — | ● |
| Überspannungs-/Unterspannungsschutz | — | ● | ● | ● |
| Spannungsunsymmetrieschutz | — | ● | ● | ● |
| Rückleistungsschutz | — | — | — | ● |
| Erforderlicher Leistungsschutz | — | — | — | ● |
| Überfrequenz-/Unterfrequenzschutz | — | — | — | ● |
| Phasenfolgeschutz | — | ● | ||
| Messfunktionen | ||||
| Aktueller Wert in Echtzeit, maximaler Messwert | ● | ● | ● | ● |
| Erforderliche Strommessung | — | — | — | ● |
| Stromoberwellen, Wellenformmessung | — | — | — | ● |
| Echtzeit-Spannungswert, maximaler Messwert | — | ● | ● | ● |
| Spannungsharmonische, Wellenformmessung | — | — | — | ● |
| Leistungs-/Leistungsfaktormessung | — | — | ● | ● |
| Energiemessung | — | — | — | ● |
| Messung der erforderlichen Leistung | — | — | — | ● |
| Spannungsfrequenzmessung | — | ● | ● | ● |
| Heißleimmessung | — | ● | ● | ● |
| Äquivalente Messung des Leistungsschalterkontakts | — | ● | ● | ● |
| Zusatzfunktionen | ||||
| Auswahl der Schutzkurve für lange Verzögerungen | ○ | ● | ● | ● |
| Fehler-/Alarmprotokoll (und Abfrage) | ● | ● | ● | ● |
| Testfunktion | ● | ● | ● | ● |
| Selbsttest- und Alarmfunktionen | ● | ● | ● | ● |
| Aufzeichnungen über das Öffnen/Schließen (Betrieb) von Leistungsschaltern (3) | — | □ | □ | ● |
| Sperrung der Schutzparameter | ● | ● | ● | ● |
| Zonenverriegelungsfunktion (ZSI) (4) | — | — | □ | |
| Kommunikationsfunktion | — | ● | □ | ● |
●Standardkonfiguration ○Zusatzkonfiguration — Keine Konfiguration
Funktionen, die mit entsprechender Hardware zur Standardkonfiguration hinzugefügt werden können
Notiz:
[1]: Das Relaismodul muss konfiguriert werden.
[2]: Der Mikroschalter muss zur Erkennung des Öffnens/Schließens des Leistungsschalters konfiguriert werden.
[3]: Notwendigkeit der Konfiguration des Streutransformators (Nullstromtransformator);
[4]: Das ZSI-Schaltungsmodul muss konfiguriert werden.
| EKW1-2000 | EKW1-3200 | EKW1-6300 | |||
| Baugröße Nennstrom Inm (A) | 2000 | 3200 | 6300 | ||
| Polzahl | 3,4 | 3,4 | 3,4 | 3 | |
| Nennstrom In (A) | 400, 630, 800,1000 125016002000 |
2000, 2500 2900, 3200 |
4000, 5000 | 6300 | |
| Bemessungsspannung Ue (V) | 400, 690 | 400.690 | 400, 690 | 400.690 | |
| Isolationsspannung Ui (V) | 1000 | 1000 | 1000 | 1000 | |
| Stoßspannungsfestigkeit Uimp (V) | 12000 | 12000 | 8000 | 8000 | |
| Stehwechselspannung U (V) | AC3500 50 Hz | AC3500 50 Hz | AC3500 50 Hz | AC3500 50 Hz | |
| Nennstrom des N-Pols IN (A) | 50 %ln | 50 %ln | 50 % ln, 100 % ln | 50 % ln, 100 % ln | |
| Ultimatives Brechen Kapazität lcu (kA) |
AC400V | 80 | 100 | 120 | 120 |
| AC690V | 50 | 65 | 85 | 85 | |
| Laufendes Brechen Kapazität lcs (kA) |
AC400V | 50 | 80 | 100 | 100 |
| AC690V | 40 | 65 | 75 | 75 | |
| Kurzstromeinschaltung Kapazität kgV (kA) |
AC400V | 176 | 220 | 264 | 264 |
| AC690V | 105 | 143 | 165 | 165 | |
| Kurzzeitfestigkeit Strom (1 s) (Effektivwert) lcw (kA) |
AC400V | 50 | 80 | 100 | 100 |
| AC690V | 40 | 50 | 75 | 75 | |
| Schließzeit (ms) | 70 (max) | 70 (max) | 70 (max) | 70 (max) | |
| Betrieb Leistung |
AC400V | 6500 | 3000 | 500 | 500 |
| AC690V | 3000 | 1500 | 500 | 500 | |
| Wartungsfrei | 15000 | 10000 | 4000 | 4000 | |
| Wartung erforderlich | 30000 | 20000 | 8000 | 8000 | |
| Verbindungsmodus | Horizontal vertikal | Horizontal vertikal | Horizontal | Horizontal | |
| Gesamtmaße H (Höhe) ×B (Breite) ×L (Dicke) |
Fester Typ 3P | 402 x 362 x 323 | 402 x 422 x 323 | — | — |
| Fester Typ 4P | 402 x 457 x 323 | 402 x 537 x 323 | — | — | |
| Auszugstyp 3P | 432 x 375 x 421 | 432 x 435 x 421 | 432 x 813 x 494 | 432 x 928 x 494 | |
| Auszugstyp 4P | 432 x 470 x 421 | 432 x 550 x 421 | 432 x 928 x 494 | — | |

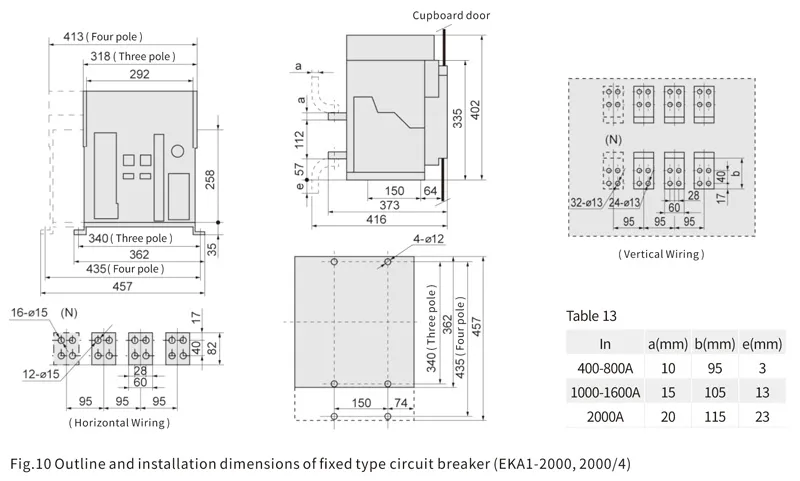

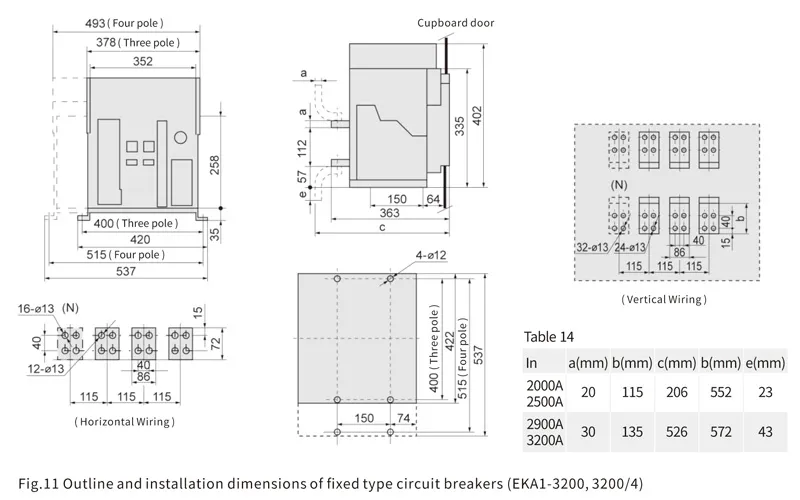

Umrisse und Einbaumaße des Festeinbau-Leistungsschalters, siehe Abb. 10, 11

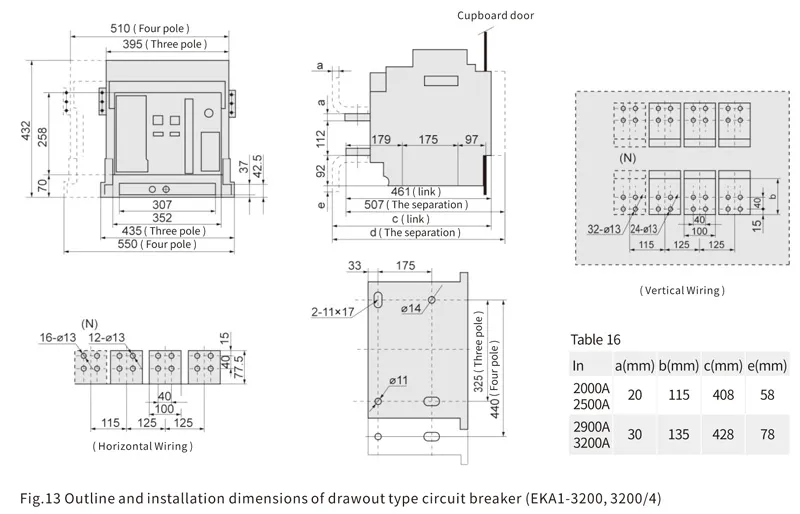

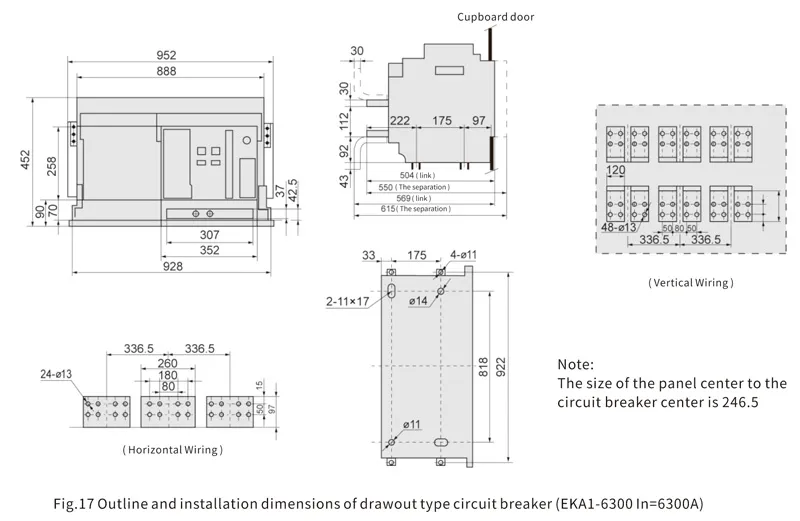

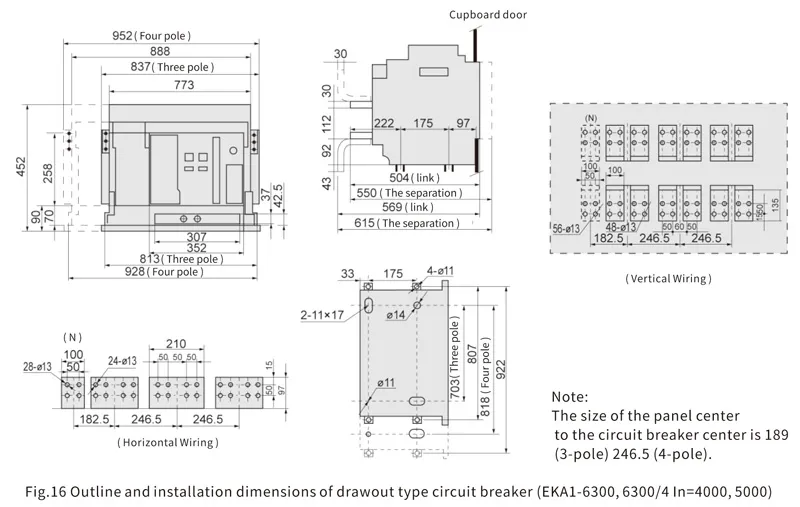

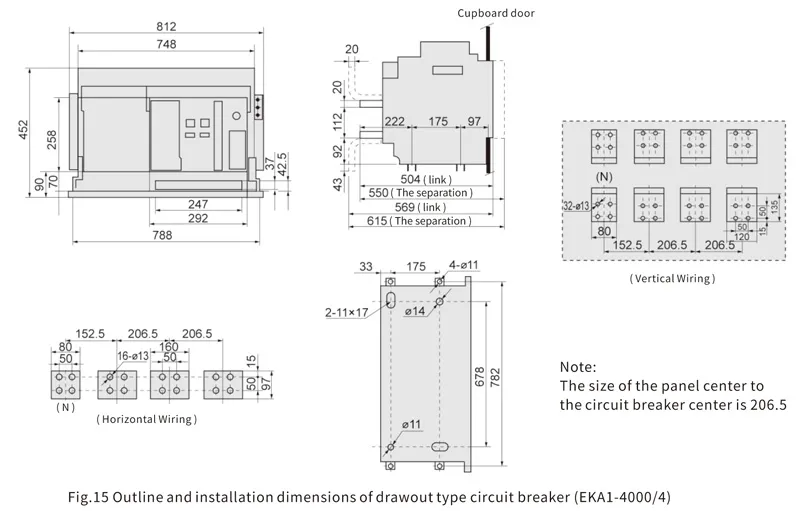

Umrisse und Einbaumaße des Leistungsschalters in Einschubausführung, siehe Abb. 12, 13, 14, 15, 16, 17 und 18

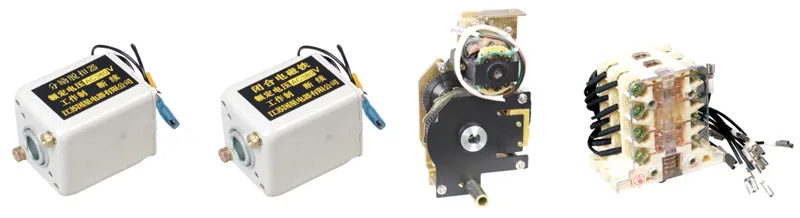

Standardzubehör
| Artikel | Funktion | Uns |
| Arbeitsstromauslöser | Lassen Sie den Leistungsschalter bei einer Spannung von 70 % bis 110 % zuverlässig und ferngesteuert trennen. | Wechselstrom 230 V AC400V Gleichstrom 220 V Gleichstrom 110 V |
| Schließspule | Lassen Sie den Leistungsschalter im Energiespeicherzustand bei einer Spannung von 85%-110%) Us zuverlässig und ferngesteuert einschalten. | |
| Motor | Lassen Sie den Betriebsmechanismus Energie bei Stromkreisspannung (85 % - 110 %) speichern, um das Schließen des Leistungsschalters vorzubereiten. Wenn der Betriebsmechanismus Energie gespeichert hat, wird der Motor durch den Mikroschalter gestoppt. | |
| Hilfsschalter | Umschalten des EIN- und AUS-Zustands des Leistungsschalters, gewährleistet auch kurzzeitiges Einschalten und Ein-/Ausschalten der Schließspule des Arbeitsstromauslösers, konventioneller thermischer Strom 6 A, Nennsteuerleistung Pe ist AC 300 VA, DC 60 W, Standardtyp 6 NO 6 NC. |

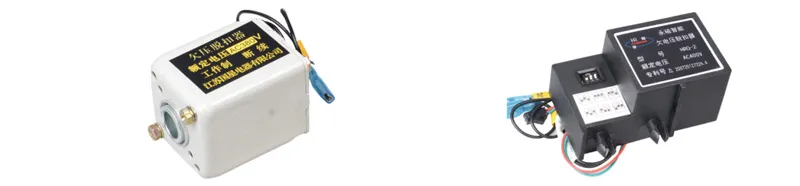

Elektrisches Zubehör
| Artikel | ||||
| Unterspannung freigeben selbstansaugend Typ |
Bemessungsbetriebsspannung | AC230V 50Hz | AC4000V 50Hz | |
| Betriebsspannungswert | (35 % ~ 70 %) Ue | |||
| Spannungswert stellt Schließen sicher | (85 % ~ 110 %) Ue | |||
| Der Spannungswert gewährleistet ein Nichtschließen | ≤35%Ue | |||
| Leistungsverlust | 24VA | |||
| Betätigungszeit des Auslösers, Unterspannungs-Schnellauslöser |
Augenblicklich | |||
| Unterspannung freigeben selbstansaugend Typ |
Bemessungsbetriebsspannung Ue | Wechselstrom 230 V, 50 Hz Wechselstrom 400 V, 50 Hz | ||
| Betriebsspannungswert | (35 % ~ 70 %) Ue | |||
| Spannungswert stellt Schließen sicher | (85 % ~ 110 %) Ue | |||
| Der Spannungswert gewährleistet ein Nichtschließen | ≤35%Ue | |||
| Leistungsverlust | 24VA | |||
| Betätigungszeit der Veröffentlichung |
Unterspannungs-Schnellauslöser | Augenblicklich | ||
| Unterspannungs-Zeitauslöser | Verzögerungszeit 1s, 3s, 5s; bei Spannungswiederkehr auf 85% Ue innerhalb der 1/2 Verzögerungszeit, die Schaltung Leistungsschalter wird nicht getrennt |
|||
|
Referenznummer. |
Spezifikation |
|
EKW1-2000-30400D |
Ausziehbarer Typ ACB 3P 400A Icu:80KA Ics:50KA |
|
EKW1-2000-30630D |
Dawoud Typ ACB 3P 630A Icu:80KA Ics:50KA |
|
EKW1-2000-30800D |
Ausziehbarer Typ ACB 3P 800A Icu:80KA Ics:50KA |
|
EKW1-2000-31000D |
Ausziehbarer Typ ACB 3P 1000A Icu:80KA Ics:50KA |
|
EKW1-2000-31250D |
Ausziehbarer Typ ACB 3P 1250A Icu:80KA Ics:50KA |
|
EKW1-2000-31600D |
Ausziehbarer Typ ACB 3P 1600A Icu:80KA Ics:50KA |
|
EKW1-2000-32000D |
Ausziehbarer Typ ACB 3P 2000A Icu:80KA Ics:50KA |
|
EKW1-2000-40400D |
Ausziehbarer Typ ACB 4P 400A Icu:80KA Ics:50KA |
|
EKW1-2000-40630D |
Ausziehbarer Typ ACB 4P 630A Icu:80KA Ics:50KA |
|
EKW1-2000-40800D |
Ausziehbarer Typ ACB 4P 800A Icu:80KA Ics:50KA |
|
EKW1-2000-41000D |
Ausziehbarer Typ ACB 4P 1000A Icu:80KA Ics:50KA |
|
EKW1-2000-41250D |
Ausziehbarer Typ ACB 4P 1250A Icu:80KA Ics:50KA |
|
EKW1-2000-41600D |
Ausziehbarer Typ ACB 4P 1600A Icu:80KA Ics:50KA |
|
EKW1-2000-42000D |
Ausziehbarer Typ ACB 4P 2000A Icu:80KA Ics:50KA |
|
EKW1-2000-30400F |
Fester Typ ACB 3P 400A Icu:80KA Ics:50KA |
|
EKW1-2000-30630F |
Fester Typ ACB 3P 630A Icu:80KA Ics:50KA |
|
EKW1-2000-30800F |
Fester Typ ACB 3P 800A Icu:80KA Ics:50KA |
|
EKW1-2000-31000F |
Fester Typ ACB 3P 1000A Icu:80KA Ics:50KA |
|
EKW1-2000-31250F |
Fester Typ ACB 3P 1250A Icu:80KA Ics:50KA |
|
EKW1-2000-31600F |
Fester Typ ACB 3P 1600A Icu:80KA Ics:50KA |
|
EKW1-2000-32000F |
Fester Typ ACB 3P 2000A Icu:80KA Ics:50KA |
|
EKW1-2000-40400F |
Fester Typ ACB 4P 400A Icu:80KA Ics:50KA |
|
EKW1-2000-40630F |
Fester Typ ACB 4P 630A Icu:80KA Ics:50KA |
|
EKW1-2000-40800F |
Fester Typ ACB 4P 800A Icu:80KA Ics:50KA |
|
EKW1-2000-41000F |
Fester Typ ACB 4P 1000A Icu:80KA Ics:50KA |
|
EKW1-2000-41250F |
Fester Typ ACB 4P 1250A Icu:80KA Ics:50KA |
|
EKW1-2000-41600F |
Fester Typ ACB 4P 1600A Icu:80KA Ics:50KA |
|
EKW1-2000-42000F |
Fester Typ ACB 4P 2000A Icu:80KA Ics:50KA |
|
EKW1-3200-32000D |
Ausziehbarer Typ ACB 3P 2000A Icu:100KA Ics:80KA |
|
EKW1-3200-32500D |
Ausziehbarer Typ ACB 3P 2500A Icu:100KA Ics:80KA |
|
EKW1-3200-32900D |
Ausziehbarer Typ ACB 3P 2900A Icu:100KA Ics:80KA |
|
EKW1-3200-33200D |
Ausziehbarer Typ ACB 3P 3200A Icu:100KA Ics:80KA |
|
EKW1-3200-42000D |
Ausziehbarer Typ ACB 4P 2000A Icu:100KA Ics:80KA |
|
EKW1-3200-42500D |
Ausziehbarer Typ ACB 4P 2500A Icu:100KA Ics:80KA |
|
EKW1-3200-42900D |
Ausziehbarer Typ ACB 4P 2900A Icu:100KA Ics:80KA |
|
EKW1-3200-43200D |
Ausziehbarer Typ ACB 4P 3200A Icu:100KA Ics:80KA |
|
EKW1-3200-32000-F |
Fester Typ ACB 3P 2000A Icu:100KA Ics:80KA |
|
EKW1-3200-32500-F |
Fester Typ ACB 3P 2500A Icu:100KA Ics:80KA |
|
EKW1-3200-32900-F |
Fester Typ ACB 3P 2900A Icu:100KA Ics:80KA |
|
EKW1-3200-33200-F |
Fester Typ ACB 3P 3200A Icu:100KA Ics:80KA |
|
EKW1-3200-42000-F |
Fester Typ ACB 4P 2000A Icu:100KA Ics:80KA |
|
EKW1-3200-42500-F |
Fester Typ ACB 4P 2500A Icu:100KA Ics:80KA |
|
EKW1-3200-42900-F |
Fester Typ ACB 4P 2900A Icu:100KA Ics:80KA |
|
EKW1-3200-43200-F |
Fester Typ ACB 4P 3200A Icu:100KA Ics:80KA |
|
EKW1-4000-34000D |
Ausziehbarer Typ ACB 3P 4000A Icu:100KA Ics:80KA |
|
EKW1-4000-44000D |
Ausziehbarer Typ ACB 4P 4000A Icu:100KA Ics:80KA |
|
EKW1-4000-34000-F |
Fester Typ ACB 3P 4000A Icu:100KA Ics:80KA |
|
EKW1-4000-44000-F |
Fester Typ ACB 4P 4000A Icu:100KA Ics:80KA |
|
EKW1-6300-34000D |
Ausziehbarer Typ ACB 3P 4000A Icu:120KA Ics:100KA |
|
EKW1-6300-35000D |
Ausziehbarer Typ ACB 3P 5000A Icu:120KA Ics:100KA |
|
EKW1-6300-36300D |
Ausziehbarer Typ ACB 3P 6300A Icu:120KA Ics:100KA |
|
EKW1-6300-44000D |
Ausziehbarer Typ ACB 4P 4000A Icu:120KA Ics:100KA |
|
EKW1-6300-45000D |
Ausziehbarer Typ ACB 4P 5000A Icu:120KA Ics:100KA |
|
EKW1-6300-46300D |
Ausziehbarer Typ ACB 4P 6300A Icu:120KA Ics:100KA |
|
EKW1-6300-34000F |
Fester Typ ACB 3P 4000A Icu:120KA Ics:100KA |
|
EKW1-6300-35000F |
Fester Typ ACB 3P 5000A Icu:120KA Ics:100KA |
|
EKW1-6300-36300F |
Fester Typ ACB 3P 6300A Icu:120KA Ics:100KA |
|
EKW1-6300-44000F |
Fester Typ ACB 4P 4000A Icu:120KA Ics:100KA |
|
EKW1-6300-45000F |
Fester Typ ACB 4P 5000A Icu:120KA Ics:100KA |
|
EKW1-6300-46300F |
Fester Typ ACB 4P 6300A Icu:120KA Ics:100KA |
|
EKW1-1600M-30200D |
Ausziehbarer Typ Mini ACB 3P 200A Icu:65KA Ics:50KA |
|
EKW1-1600M-30400D |
Ausziehbarer Typ Mini ACB 3P 400A Icu:65KA Ics:50KA |
|
EKw1-1600M-30630D |
Ausziehbarer Typ Mini ACB 3P 630A Icu:65KA Ics:50KA |
|
EKW1-1600M-30800D |
Ausziehbarer Typ Mini ACB 3P 800A Icu:65KA Ics:50KA |
|
EKW1-1600M-31000D |
Ausziehbarer Typ Mini ACB 3P 1000A Icu:65KA Ics:50KA |
|
EKW1-1600M-31250D |
Ausziehbarer Typ Mini ACB 3P 1250A Icu:65KA Ics:50KA |
|
EKW1-1600M-31600D |
Ausziehbarer Typ Mini ACB 3P 1600A Icu:65KA Ics:50KA |
|
EKW1-1600M-40200D |
Ausziehbarer Typ Mini ACB 4P 200A Icu:65KA Ics:50KA |
|
EKW1-1600M-40400D |
Ausziehbarer Typ Mini ACB 4P 400A Icu:65KA Ics:50KA |
|
EKW1-1600M-40630D |
Ausziehbarer Typ Mini ACB 4P 630A Icu:65KA Ics:50KA |
|
EKW1-1600M-40800D |
Ausziehbarer Typ Mini ACB 4P 800A Icu:65KA Ics:50KA |
|
EKW1-1600M-41000D |
Ausziehbarer Typ Mini ACB 4P 1000A Icu:65KA Ics:50KA |
|
EKW1-1600M-41250D |
Ausziehbarer Typ Mini ACB 4P 1250A Icu:65KA Ics:50KA |
|
EKW1-1600M-41600D |
Ausziehbarer Typ Mini ACB 4P 1600A Icu:65KA Ics:50KA |
|
EKW1-1600M-30200F |
Fester Typ Mini ACB 3P 200A Icu:65KA Ics:50KA |
|
EKW1-1600M-30400F |
Fester Typ Mini ACB 3P 400A Icu:65KA Ics:50KA |
|
EKW1-1600M-30630F |
Fester Typ Mini ACB 3P 630 A Icu: 65 KA Ics: 50 KA |
|
EKW1-1600M-30800F |
Fester Typ Mini ACB 3P 800 A Icu: 65 KA Ics: 50 KA |
|
EKW1-1600M-31000F |
Fester Typ Mini ACB 3P 1000 A Icu: 65 KA Ics: 50 KA |
|
EKW1-1600M-31250F |
Fester Typ Mini ACB 3P 1250A Icu:65KA Ics:50KA |
|
EKW1-1600M-31600F |
Fester Typ Mini ACB 3P 1600A Icu:65KA Ics:50KA |
|
EKW1-1600M-40200F |
Fester Typ Mini ACB 4P 200A Icu:65KA Ics:50KA |
|
EKW1-1600M-40400F |
Fester Typ Mini ACB 4P 400A Icu:65KA Ics:50KA |
|
EKW1-1600M-40630F |
Fester Typ Mini ACB 4P 630A Icu:65KA Ics:50KA |
|
EKW1-1600M-40800F |
Fester Typ Mini ACB 4P 800A Icu:65KA Ics:50KA |
|
EKW1-1600M-41000F |
Fester Typ Mini ACB 4P 1000A Icu:65KA Ics:50KA |
|
EKW1-1600M-41250F |
Fester Typ Mini ACB 4P 1250A Icu:65KA Ics:50KA |
|
EKW1-1600M-41600F |
Fester Typ Mini ACB 4P 1600A Icu:65KA Ics:50KA |
