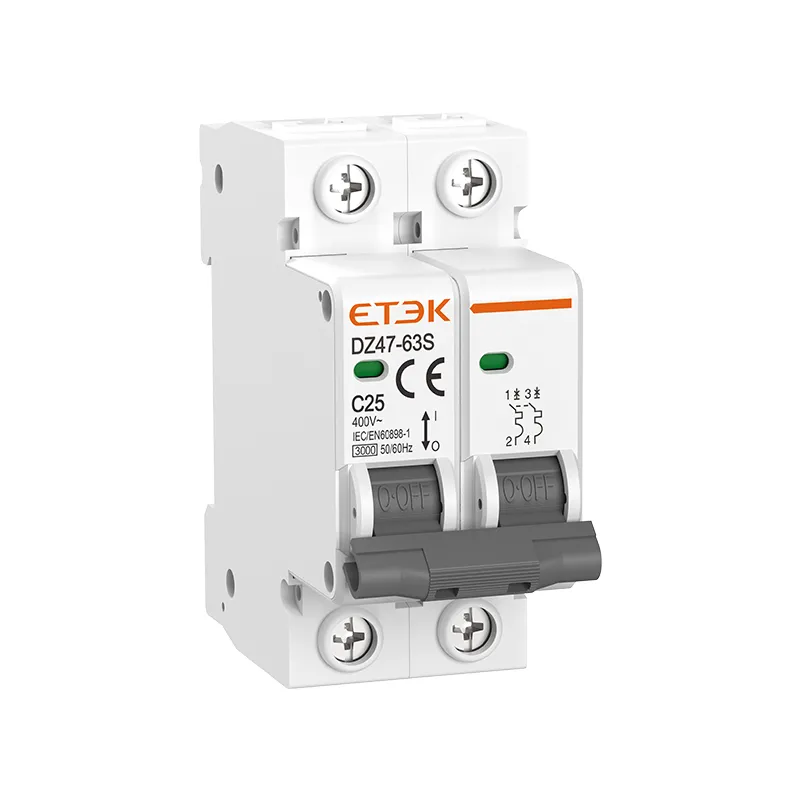

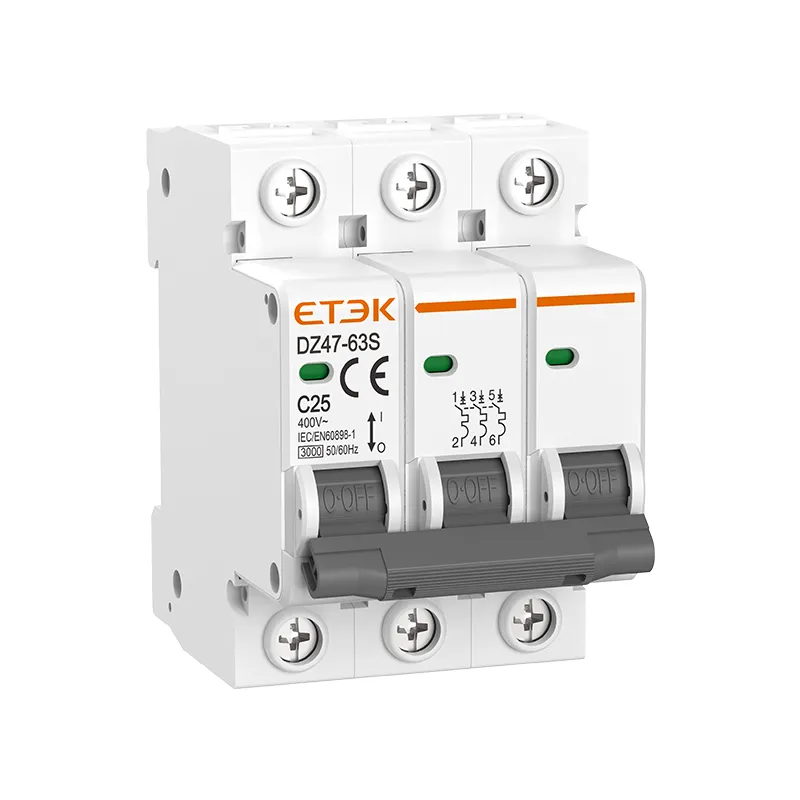

EKM2-32N Einzelner modularer DPN-Miniatur-Leistungsschalter
Anfragen
Der DZ47-63S MCB verfügt über eine Doppelverbindung, die sowohl für die Standard-Sammelschienen- als auch für die Leiterverbindung geeignet ist; Wesentlich längere Lebensdauer durch Energiespeicherantrieb; Gehäuse- und Funktionsteile aus importierten Kunststoffen mit flammhemmenden, hitzebeständigen und impulsfesten Eigenschaften; Höhere Strombegrenzung; Kapazitäten, die eine kostengünstige Produktpalette gewährleisten.
1. Umfangreich, es ist ein hochwertiges Produkt und kann in den meisten Heimkreisen verwendet werden.
2. Flexibilität, hohe Bremsleistung und sensible Aktion.
3. Haltbarkeit, die Anschlüsse sind zum Schutz der Umwelt abgeschreckt und plattiert, robust und rostfrei.
4. Hochwertige, leistungsstarke flammhemmende Schale, feuerfest und korrosionsbeständig.
5. Sicherheit, bieten Überlastschutz und Kurzschlussschutz für Stromkreise oder Geräte.
Elektrische Eigenschaften | |
| Nennstrom Ein | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
| Stangen | 1P,1P+N,2P,3P,3P+N,4P |
| Nennspannung Ue | 240/415V |
| Isolationsspannung Ui | 500 V |
| Nennfrequenz | 50/60Hz |
| Nennausschaltvermögen | 4.500A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei ind. Freq. für 1 min | 2 kV |
| Verschmutzungsgrad | 2 |
| Thermomagnetische Auslösecharakteristik | B, C, D |
Mechanische Eigenschaften | |
| Elektrisches Leben | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktstellungsanzeige | Ja |
| Schutzgrad | IP20 |
| Referenztemperatur für die Einstellung von Thermoelementen | 30℃ |
| Umgebungstemperatur (mit Tagesdurchschnitt ≤35℃) | -5℃~+40℃ |
| Lagertemperatur | -25℃~+70℃ |
Installation | |
| Terminal-Verbindungstyp | Kabel/Stiftsammelschiene |
| Klemmengröße oben/unten für Kabel | 25mm2 18-3AWG |
| Klemmengröße oben/unten für Sammelschiene | 25mm2 18-3AWG |
| Anzugsmoment | 2,5 Nm 22 Zoll-lbs |
| Montage | Auf DIN-Schiene EN 60715 (35 mm) mittels Schnellsteckvorrichtung |
| Verbindung | Stromversorgung in beide Richtungen |
Kombination mit Zubehör | |
Zusätzlicher Kontakt | DZ47-OF |
| Alarmkontakt | DZ47-FB |
| Arbeitsstromauslöser | DZ47-MX |
| Über-/Unterspannungsauslöser | DZ47-MV+MN |
| Leistungsschalter DZ47-63S | ||||
| Stangen | Nennstrom (A) | B-Kurve | C-Kurve | D-Kurve |
| 1p | 1a | DZ47-63S-1B01 | DZ47-63S-1C01 | DZ47-63S-1D01 |
| 2a | DZ47-63S-1B02 | DZ47-63S-1C02 | DZ47-63S-1D02 | |
| 3A | DZ47-63S-1B03 | DZ47-63S-1C03 | DZ47-63S-1D03 | |
| 4a | DZ47-63S-1B04 | DZ47-63S-1C04 | DZ47-63S-1D04 | |
| 5A | DZ47-63S-1B05 | DZ47-63S-1C05 | DZ47-63S-1D05 | |
| 6A | DZ47-63S-1B06 | DZ47-63S-1C06 | DZ47-63S-1D06 | |
| 8A | DZ47-63S-1B08 | DZ47-63S-1C08 | DZ47-63S-1D08 | |
| 10 A | DZ47-63S-1B10 | DZ47-63S-1C10 | DZ47-63S-1D10 | |
| 13A | DZ47-63S-1B13 | DZ47-63S-1C13 | DZ47-63S-1D13 | |
| 16A | DZ47-63S-1B16 | DZ47-63S-1C16 | DZ47-63S-1D16 | |
| 20A | DZ47-63S-1B20 | DZ47-63S-1C20 | DZ47-63S-1D20 | |
| 25A | DZ47-63S-1B25 | DZ47-63S-1C25 | DZ47-63S-1D25 | |
| 32A | DZ47-63S-1B32 | DZ47-63S-1C32 | DZ47-63S-1D32 | |
| 40A | DZ47-63S-1B40 | DZ47-63S-1C40 | DZ47-63S-1D40 | |
| 50A | DZ47-63S-1B50 | DZ47-63S-1C50 | DZ47-63S-1D50 | |
| 63A | DZ47-63S-1B63 | DZ47-63S-1C63 | DZ47-63S-1D63 | |
| 2p | 1a | DZ47-63S-2B01 | DZ47-63S-2C01 | DZ47-63S-2D01 |
| 2a | DZ47-63S-2B02 | DZ47-63S-2C02 | DZ47-63S-2D02 | |
| 3A | DZ47-63S-2B03 | DZ47-63S-2C03 | DZ47-63S-2D03 | |
| 4a | DZ47-63S-2B04 | DZ47-63S-2C04 | DZ47-63S-2D04 | |
| 5A | DZ47-63S-2B05 | DZ47-63S-2C05 | DZ47-63S-2D05 | |
| 6A | DZ47-63S-2B06 | DZ47-63S-2C06 | DZ47-63S-2D06 | |
| 8A | DZ47-63S-2B08 | DZ47-63S-2C08 | DZ47-63S-2D08 | |
| 10 A | DZ47-63S-2B10 | DZ47-63S-2C10 | DZ47-63S-2D10 | |
| 13A | DZ47-63S-2B13 | DZ47-63S-2C13 | DZ47-63S-2D13 | |
| 16A | DZ47-63S-2B16 | DZ47-63S-2C16 | DZ47-63S-2D16 | |
| 20A | DZ47-63S-2B20 | DZ47-63S-2C20 | DZ47-63S-2D20 | |
| 25A | DZ47-63S-2B25 | DZ47-63S-2C25 | DZ47-63S-2D25 | |
| 32A | DZ47-63S-2B32 | DZ47-63S-2C32 | DZ47-63S-2D32 | |
| 40A | DZ47-63S-2B40 | DZ47-63S-2C40 | DZ47-63S-2D40 | |
| 50A | DZ47-63S-2B50 | DZ47-63S-2C50 | DZ47-63S-2D50 | |
| 63A | DZ47-63S-2B63 | DZ47-63S-2C63 | DZ47-63S-2D63 | |
| 3p | 1a | DZ47-63S-3B01 | DZ47-63S-3C01 | DZ47-63S-3D01 |
| 2a | DZ47-63S-3B02 | DZ47-63S-3C02 | DZ47-63S-3D02 | |
| 3A | DZ47-63S-3B03 | DZ47-63S-3C03 | DZ47-63S-3D03 | |
| 4a | DZ47-63S-3B04 | DZ47-63S-3C04 | DZ47-63S-3D04 | |
| 5A | DZ47-63S-3B05 | DZ47-63S-3C05 | DZ47-63S-3D05 | |
| 6A | DZ47-63S-3B06 | DZ47-63S-3C06 | DZ47-63S-3D06 | |
| 8A | DZ47-63S-3B08 | DZ47-63S-3C08 | DZ47-63S-3D08 | |
| 10 A | DZ47-63S-3B10 | DZ47-63S-3C10 | DZ47-63S-3D10 | |
| 13A | DZ47-63S-3B13 | DZ47-63S-3C13 | DZ47-63S-3D13 | |
| 16A | DZ47-63S-3B16 | DZ47-63S-3C16 | DZ47-63S-3D16 | |
| 20A | DZ47-63S-3B20 | DZ47-63S-3C20 | DZ47-63S-3D20 | |
| 25A | DZ47-63S-3B25 | DZ47-63S-3C25 | DZ47-63S-3D25 | |
| 32A | DZ47-63S-3B32 | DZ47-63S-3C32 | DZ47-63S-3D32 | |
| 40A | DZ47-63S-3B40 | DZ47-63S-3C40 | DZ47-63S-3D40 | |
| 50A | DZ47-63S-3B50 | DZ47-63S-3C50 | DZ47-63S-3D50 | |
| 63A | DZ47-63S-3B63 | DZ47-63S-3C63 | DZ47-63S-3D63 | |
| 4p | 1a | DZ47-63S-4B01 | DZ47-63S-4C01 | DZ47-63S-4D01 |
| 2a | DZ47-63S-4B02 | DZ47-63S-4C02 | DZ47-63S-4D02 | |
| 3A | DZ47-63S-4B03 | DZ47-63S-4C03 | DZ47-63S-4D03 | |
| 4a | DZ47-63S-4B04 | DZ47-63S-4C04 | DZ47-63S-4D04 | |
| 5A | DZ47-63S-4B05 | DZ47-63S-4C05 | DZ47-63S-4D05 | |
| 6A | DZ47-63S-4B06 | DZ47-63S-4C06 | DZ47-63S-4D06 | |
| 8A | DZ47-63S-4B08 | DZ47-63S-4C08 | DZ47-63S-4D08 | |
| 10 A | DZ47-63S-4B10 | DZ47-63S-4C10 | DZ47-63S-4D10 | |
| 13A | DZ47-63S-4B13 | DZ47-63S-4C13 | DZ47-63S-4D13 | |
| 16A | DZ47-63S-4B16 | DZ47-63S-4C16 | DZ47-63S-4D16 | |
| 20A | DZ47-63S-4B20 | DZ47-63S-4C20 | DZ47-63S-4D20 | |
| 25A | DZ47-63S-4B25 | DZ47-63S-4C25 | DZ47-63S-4D25 | |
| 32A | DZ47-63S-4B32 | DZ47-63S-4C32 | DZ47-63S-4D32 | |
| 40A | DZ47-63S-4B40 | DZ47-63S-4C40 | DZ47-63S-4D40 | |
| 50A | DZ47-63S-4B50 | DZ47-63S-4C50 | DZ47-63S-4D50 | |
| 63A | DZ47-63S-4B63 | DZ47-63S-4C63 | DZ47-63S-4D63 | |
| 1P+N | 1a | DZ47-63S-1NB01 | DZ47-63S-1NC01 | DZ47-63S-1ND01 |
| 2a | DZ47-63S-1NB02 | DZ47-63S-1NC02 | DZ47-63S-1ND02 | |
| 3A | DZ47-63S-1NB03 | DZ47-63S-1NC03 | DZ47-63S-1ND03 | |
| 4a | DZ47-63S-1NB04 | DZ47-63S-1NC04 | DZ47-63S-1ND04 | |
| 5A | DZ47-63S-1NB05 | DZ47-63S-1NC05 | DZ47-63S-1ND05 | |
| 6A | DZ47-63S-1NB06 | DZ47-63S-1NC06 | DZ47-63S-1ND06 | |
| 8A | DZ47-63S-1NB08 | DZ47-63S-1NC08 | DZ47-63S-1ND08 | |
| 10 A | DZ47-63S-1NB10 | DZ47-63S-1NC10 | DZ47-63S-1ND10 | |
| 13A | DZ47-63S-1NB13 | DZ47-63S-1NC13 | DZ47-63S-1ND13 | |
| 16A | DZ47-63S-1NB16 | DZ47-63S-1NC16 | DZ47-63S-1ND16 | |
| 20A | DZ47-63S-1NB20 | DZ47-63S-1NC20 | DZ47-63S-1ND20 | |
| 25A | DZ47-63S-1NB25 | DZ47-63S-1NC25 | DZ47-63S-1ND25 | |
| 32A | DZ47-63S-1NB32 | DZ47-63S-1NC32 | DZ47-63S-1ND32 | |
| 40A | DZ47-63S-1NB40 | DZ47-63S-1NC40 | DZ47-63S-1ND40 | |
| 50A | DZ47-63S-1NB50 | DZ47-63S-1NC50 | DZ47-63S-1ND50 | |
| 63A | DZ47-63S-1NB63 | DZ47-63S-1NC63 | DZ47-63S-1ND63 | |
| 3P+N | 1a | DZ47-63S-3NB01 | DZ47-63S-3NC01 | DZ47-63S-3ND01 |
| 2a | DZ47-63S-3NB02 | DZ47-63S-3NC02 | DZ47-63S-3ND02 | |
| 3A | DZ47-63S-3NB03 | DZ47-63S-3NC03 | DZ47-63S-3ND03 | |
| 4a | DZ47-63S-3NB04 | DZ47-63S-3NC04 | DZ47-63S-3ND04 | |
| 5A | DZ47-63S-3NB05 | DZ47-63S-3NC05 | DZ47-63S-3ND05 | |
| 6A | DZ47-63S-3NB06 | DZ47-63S-3NC06 | DZ47-63S-3ND06 | |
| 8A | DZ47-63S-3NB08 | DZ47-63S-3NC08 | DZ47-63S-3ND08 | |
| 10 A | DZ47-63S-3NB10 | DZ47-63S-3NC10 | DZ47-63S-3ND10 | |
| 13A | DZ47-63S-3NB13 | DZ47-63S-3NC13 | DZ47-63S-3ND13 | |
| 16A | DZ47-63S-3NB16 | DZ47-63S-3NC16 | DZ47-63S-3ND16 | |
| 20A | DZ47-63S-3NB20 | DZ47-63S-3NC20 | DZ47-63S-3ND20 | |
| 25A | DZ47-63S-3NB25 | DZ47-63S-3NC25 | DZ47-63S-3ND25 | |
| 32A | DZ47-63S-3NB32 | DZ47-63S-3NC32 | DZ47-63S-3ND32 | |
| 40A | DZ47-63S-3NB40 | DZ47-63S-3NC40 | DZ47-63S-3ND40 | |
| 50A | DZ47-63S-3NB50 | DZ47-63S-3NC50 | DZ47-63S-3ND50 | |
| 63A | DZ47-63S-3NB63 | DZ47-63S-3NC63 | DZ47-63S-3ND63 | |
