● Norm: IEC60947-3
● Nennstrom: 25~125A
● Nennspannung: 230/240 V~ für 1P, 400/415 V~ für 2, 3, 4P
● Polzahl: 1P, 2P, 3P, 4P
● Nutzungskategorie: AC-22A
● Schutzart: IP20 (Normale Installation)
● Verbindung: Von oben und unten
● Zertifikate: CB, CE, UKCA, S

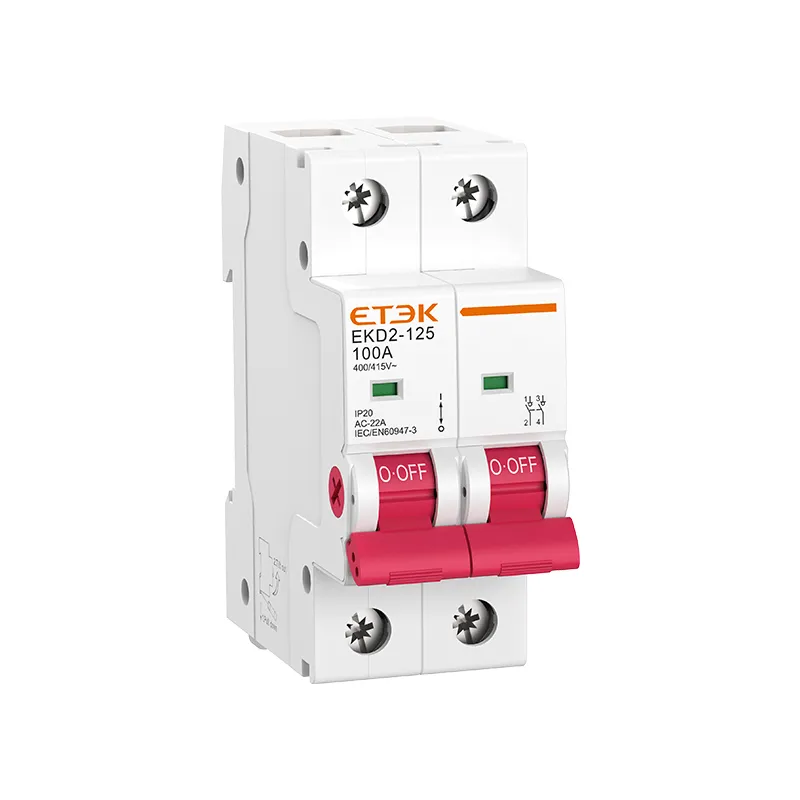

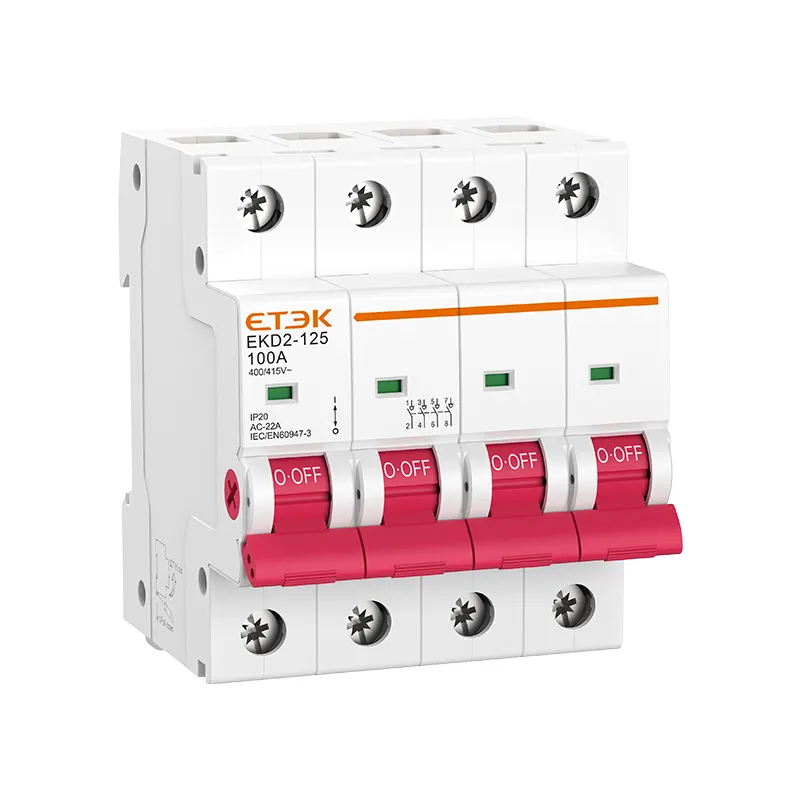

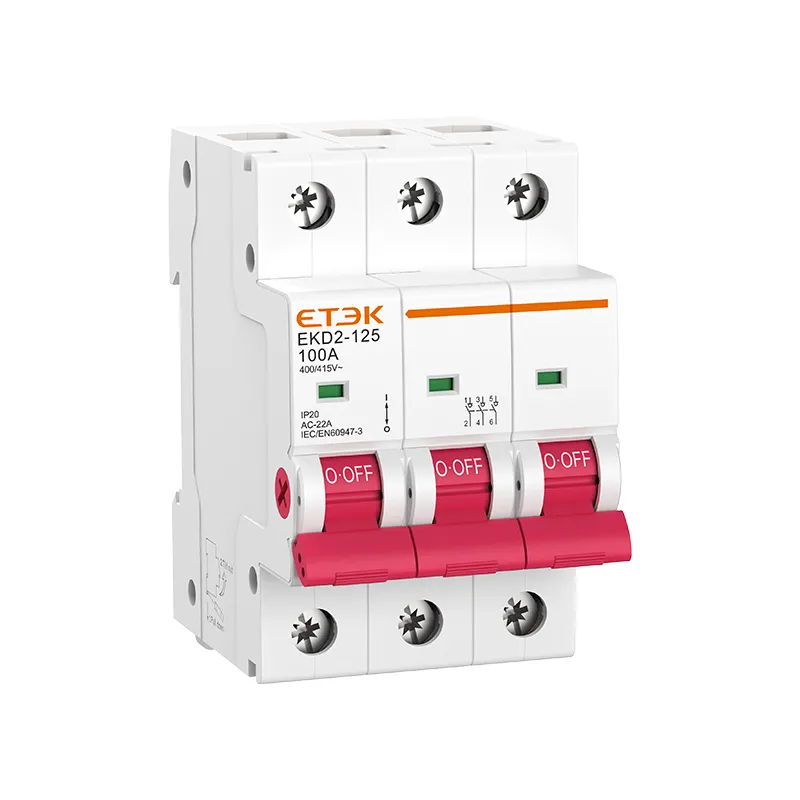

Der Trennschalter EKD2-125 eignet sich für Wechselstrom mit 50 Hz oder 60 Hz, Nennstrom 125 A und Nennbetriebsspannungen von 230 V und 400 V oder darunter in der Stromverteilung. Er wird hauptsächlich als Hauptschalter von elektrischen Endgeräten und zur Steuerung verschiedener Arten von Elektromotoren, Kleingeräten und Beleuchtungsanlagen eingesetzt. Seine mechanische Lebensdauer beträgt 10.000 Schaltzyklen, davon 4.000 elektrische.
| Standard | IEC/EN60947-3 |
| Nennstrom in | 25, 32, 40, 50, 63, 80, 100, 125A |
| Polen | 1P, 2P, 3P, 4P |
| Bemessungsspannung Ue | 240/415 V |
| Nennfrequenz | 50/60 Hz |
| Nutzungskategorie | AC-22A |
| Kurzzeit-Stromfestigkeit Icw | 12Ie, t=1s |
| Bemessungskurzschlussauslösevermögen Icm | 20le, t=0,1s |
| Nennschaltvermögen | 3Ie,1.05Ue, cosφ=0.65 |
| Bemessungsimpulsspannung (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei der erforderlichen Frequenz für 1 Minute | 2 kV |
| Bemessungsisolationsspannung Ui | 690 V |
| Elektrische Lebensdauer | 2.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktpositionsanzeiger | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur (mit einem Tagesdurchschnitt von ≤35℃) | -5℃~+40℃, max. 95 % relative Luftfeuchtigkeit |
| Anschlussart | Kabel-/Stift-Sammelschiene |
| Maximale Anschlussgröße für Kabel | 50 mm 2 |
| Maximales Anzugsdrehmoment | 3,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben und unten |
