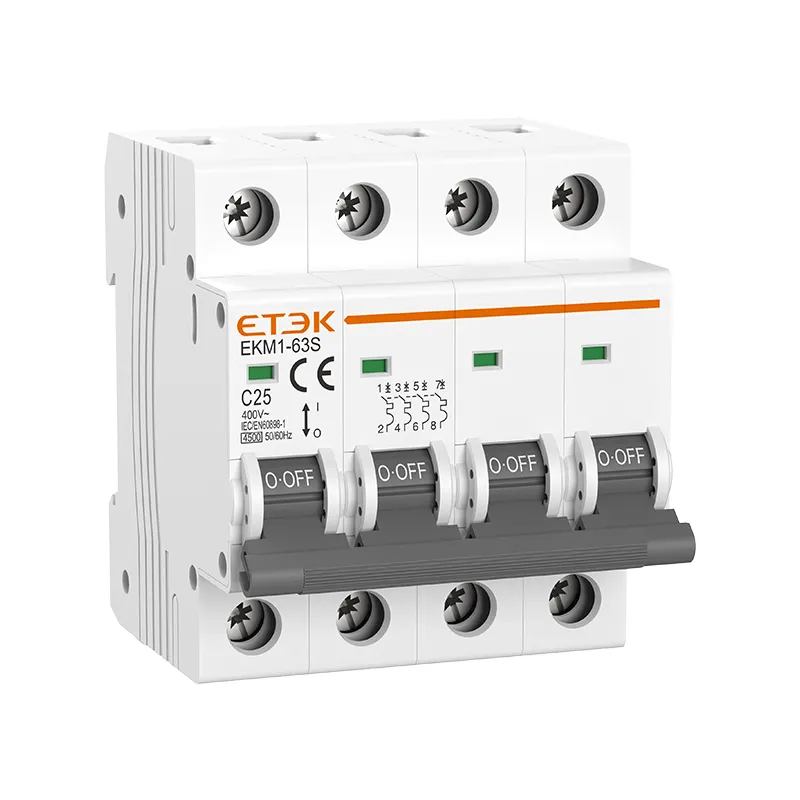

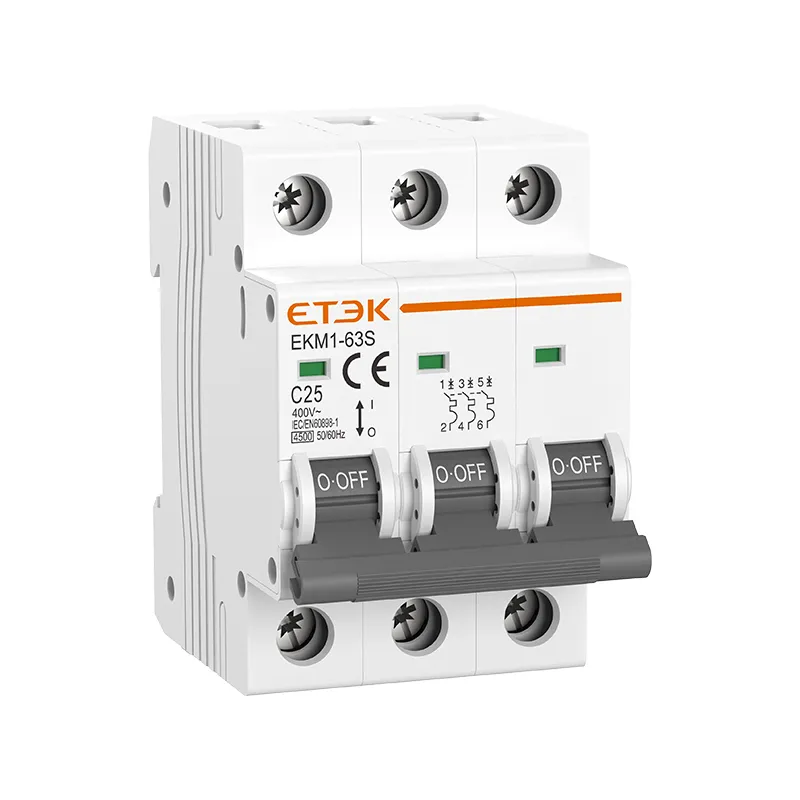

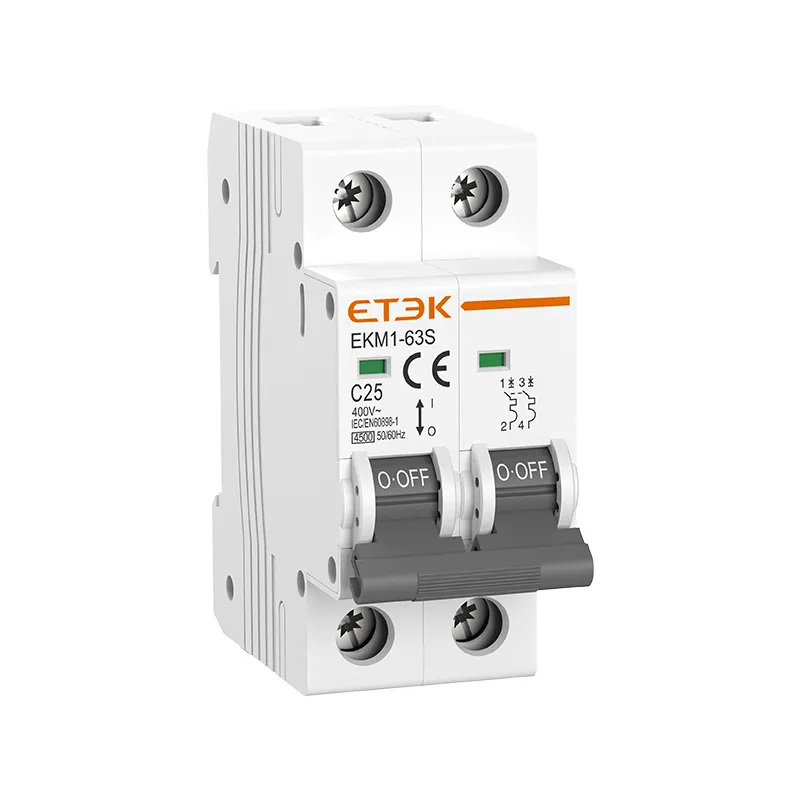

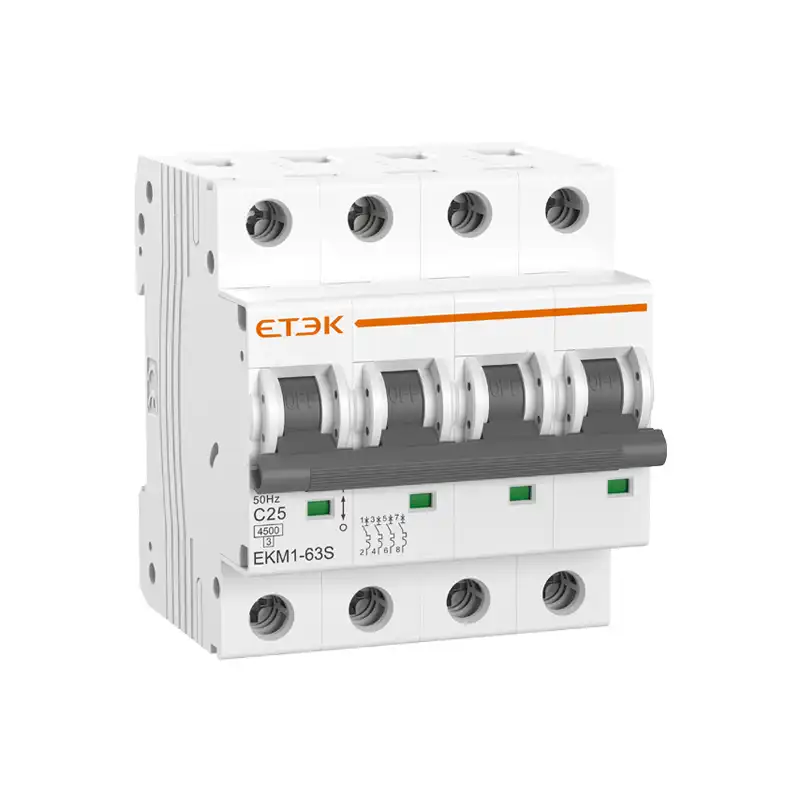

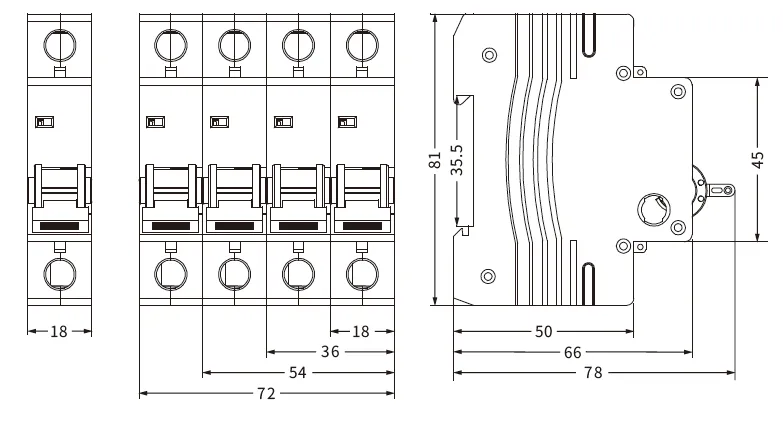

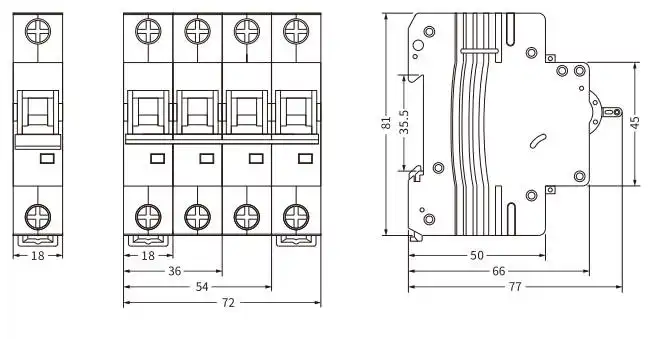

Der Leistungsschalter EKM1-63S zeichnet sich durch eine fortschrittliche Struktur, zuverlässige Leistung, hohe Schaltleistung und ein schönes Erscheinungsbild aus. Es wird hauptsächlich für AC 50 Hz oder 60 Hz, Nennspannung 400 V oder weniger und Nennbetriebsstrom 63 A oder weniger verwendet. Es wird zum Überlast- und Kurzschlussschutz von Beleuchtung, Verteilungsleitungen, Geräten in Bürogebäuden, Wohngebäuden usw. verwendet.
Standard | IEC/EN60898-1 |
Schutz | Überstrom und Kurzschluss |
Art der Reise | Thermomagnetisch |
Nennstrom Ein | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
Stangen | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
Nennspannung Ue | 240/415V~ |
Isolationsspannung Ui | 500 V |
Nennfrequenz | 50/60Hz |
Nennausschaltvermögen | 4.500A |
Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4.000 V |
Dielektrische Prüfspannung bei ind. Freq. für 1 min | 2 kV |
Thermische Auslösecharakteristik | (1,13-1,45) x Zoll |
Magnetische Auslösecharakteristik | B: (3-5) x Ein, C: (5-10) x Ein, D: (10-20) x Ein |
Elektrisches Leben | 4.000 Zyklen |
Mechanische Lebensdauer | 10.000 Zyklen |
Kontaktstellungsanzeige | Ja |
Schutzgrad | IP20 |
Umgebungstemperatur (mit Tagesdurchschnitt ≤35℃) | -5℃~+40℃, max. 95% Luftfeuchtigkeit |
Terminal-Verbindungstyp | Kabel/Stiftsammelschiene |
max. Anschlussgröße für Kabel | 25 mm 2 |
max. Anzugsmoment | 2,5Nm |
Installation | Montage auf 35 mm DIN-Schiene |
Verbindung | Von oben und unten |
EKM1-63S 4,5-KA-MCB-Trennschalter | ||||
Stangen | Strom (A) | B-Kurve | C-Kurve | D-Kurve |
1 P | 1 | EKM1-63S-1B01 | EKM1-63S-1C01 | EKM1-63S-1D01 |
2 | EKM1-63S-1B02 | EKM1-63S-1C02 | EKM1-63S-1D02 | |
3 | EKM1-63S-1B03 | EKM1-63S-1C03 | EKM1-63S-1D03 | |
4 | EKM1-63S-1B04 | EKM1-63S-1C04 | EKM1-63S-1D04 | |
5 | EKM1-63S-1B05 | EKM1-63S-1C05 | EKM1-63S-1D05 | |
6 | EKM1-63S-1B06 | EKM1-63S-1C06 | EKM1-63S-1D06 | |
10 | EKM1-63S-1B10 | EKM1-63S-1C10 | EKM1-63S-1D10 | |
16 | EKM1-63S-1B16 | EKM1-63S-1C16 | EKM1-63S-1D16 | |
20 | EKM1-63S-1B20 | EKM1-63S-1C20 | EKM1-63S-1D20 | |
25 | EKM1-63S-1B25 | EKM1-63S-1C25 | EKM1-63S-1D25 | |
32 | EKM1-63S-1B32 | EKM1-63S-1C32 | EKM1-63S-1D32 | |
40 | EKM1-63S-1B40 | EKM1-63S-1C40 | EKM1-63S-1D40 | |
50 | EKM1-63S-1B50 | EKM1-63S-1C50 | EKM1-63S-1D50 | |
63 | EKM1-63S-1B63 | EKM1-63S-1C63 | EKM1-63S-1D63 | |
2P | 1 | EKM1-63S-2B01 | EKM1-63S-2C01 | EKM1-63S-2D01 |
2 | EKM1-63S-2B02 | EKM1-63S-2C02 | EKM1-63S-2D02 | |
3 | EKM1-63S-2B03 | EKM1-63S-2C03 | EKM1-63S-2D03 | |
4 | EKM1-63S-2B04 | EKM1-63S-2C04 | EKM1-63S-2D04 | |
5 | EKM1-63S-2B05 | EKM1-63S-2C05 | EKM1-63S-2D05 | |
6 | EKM1-63S-2B06 | EKM1-63S-2C06 | EKM1-63S-2D06 | |
10 | EKM1-63S-2B10 | EKM1-63S-2C10 | EKM1-63S-2D10 | |
16 | EKM1-63S-2B16 | EKM1-63S-2C16 | EKM1-63S-2D16 | |
20 | EKM1-63S-2B20 | EKM1-63S-2C20 | EKM1-63S-2D20 | |
25 | EKM1-63S-2B25 | EKM1-63S-2C25 | EKM1-63S-2D25 | |
32 | EKM1-63S-2B32 | EKM1-63S-2C32 | EKM1-63S-2D32 | |
40 | EKM1-63S-2B40 | EKM1-63S-2C40 | EKM1-63S-2D40 | |
50 | EKM1-63S-2B50 | EKM1-63S-2C50 | EKM1-63S-2D50 | |
63 | EKM1-63S-2B63 | EKM1-63S-2C63 | EKM1-63S-2D63 | |
3P | 1 | EKM1-63S-3B01 | EKM1-63S-3C01 | EKM1-63S-3D01 |
2 | EKM1-63S-3B02 | EKM1-63S-3C02 | EKM1-63S-3D02 | |
3 | EKM1-63S-3B03 | EKM1-63S-3C03 | EKM1-63S-3D03 | |
4 | EKM1-63S-3B04 | EKM1-63S-3C04 | EKM1-63S-3D04 | |
5 | EKM1-63S-3B05 | EKM1-63S-3C05 | EKM1-63S-3D05 | |
6 | EKM1-63S-3B06 | EKM1-63S-3C06 | EKM1-63S-3D06 | |
10 | EKM1-63S-3B10 | EKM1-63S-3C10 | EKM1-63S-3D10 | |
16 | EKM1-63S-3B16 | EKM1-63S-3C16 | EKM1-63S-3D16 | |
20 | EKM1-63S-3B20 | EKM1-63S-3C20 | EKM1-63S-3D20 | |
25 | EKM1-63S-3B25 | EKM1-63S-3C25 | EKM1-63S-3D25 | |
32 | EKM1-63S-3B32 | EKM1-63S-3C32 | EKM1-63S-3D32 | |
40 | EKM1-63S-3B40 | EKM1-63S-3C40 | EKM1-63S-3D40 | |
50 | EKM1-63S-3B50 | EKM1-63S-3C50 | EKM1-63S-3D50 | |
63 | EKM1-63S-3B63 | EKM1-63S-3C63 | EKM1-63S-3D63 | |
4P | 1 | EKM1-63S-4B01 | EKM1-63S-4C01 | EKM1-63S-4D01 |
2 | EKM1-63S-4B02 | EKM1-63S-4C02 | EKM1-63S-4D02 | |
3 | EKM1-63S-4B03 | EKM1-63S-4C03 | EKM1-63S-4D03 | |
4 | EKM1-63S-4B04 | EKM1-63S-4C04 | EKM1-63S-4D04 | |
5 | EKM1-63S-4B05 | EKM1-63S-4C05 | EKM1-63S-4D05 | |
6 | EKM1-63S-4B06 | EKM1-63S-4C06 | EKM1-63S-4D06 | |
10 | EKM1-63S-4B10 | EKM1-63S-4C10 | EKM1-63S-4D10 | |
16 | EKM1-63S-4B16 | EKM1-63S-4C16 | EKM1-63S-4D16 | |
20 | EKM1-63S-4B20 | EKM1-63S-4C20 | EKM1-63S-4D20 | |
25 | EKM1-63S-4B25 | EKM1-63S-4C25 | EKM1-63S-4D25 | |
32 | EKM1-63S-4B32 | EKM1-63S-4C32 | EKM1-63S-4D32 | |
40 | EKM1-63S-4B40 | EKM1-63S-4C40 | EKM1-63S-4D40 | |
50 | EKM1-63S-4B50 | EKM1-63S-4C50 | EKM1-63S-4D50 | |
63 | EKM1-63S-4B63 | EKM1-63S-4C63 | EKM1-63S-4D63 |
