1140-V-Hochspannungs-Leistungsschalter für AC-PV-Systeme

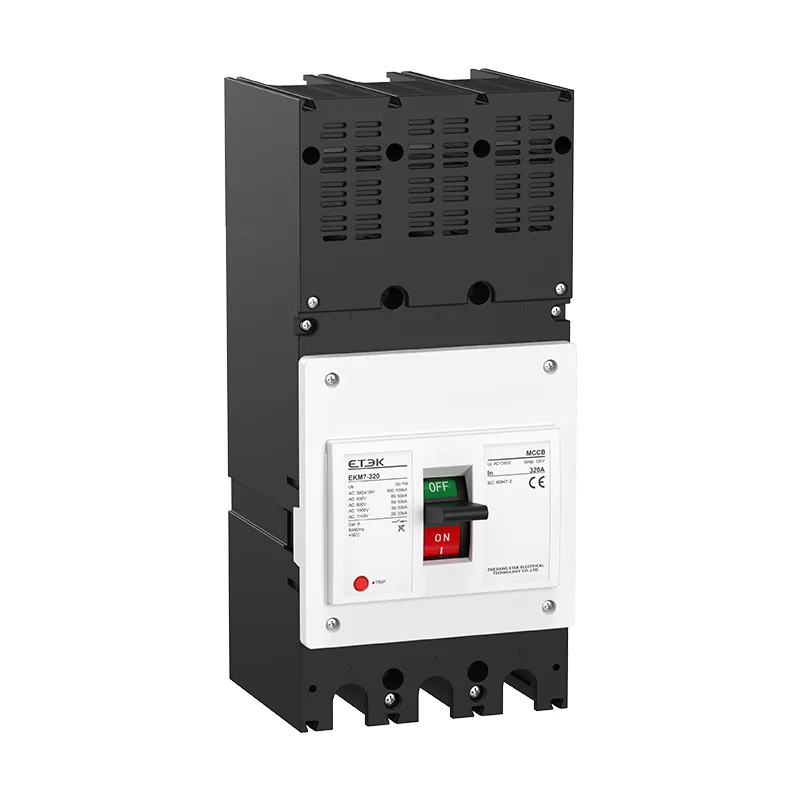

Der Hochspannungs-Leistungsschalter der Serie EKM7 in Kompaktbauweise wurde speziell für die Anforderungen von Stromverteilungsnetzen mit 50/60 Hz Wechselstrom entwickelt. Er zeichnet sich durch eine Nennisolationsspannung von 1200 V aus und bietet zuverlässigen Schutz für Stromkreise mit Nennspannungen von 690 V bis 1140 V und einem Nennstrom von bis zu 630 A.

● Norm: IEC60947-2
● Pole: 3P
● Nennstrom: 10-630 A
● Nennspannung: 415, 690, 800, 1000, 1140 V
● Bemessungsisolationsspannung: 1200 V
● Bemessungsstoßspannungsfestigkeit: 12 kV
● Auslösetechnologie: Thermomagnetisch
● Umgebungstemperatur: -25...+70 °C

Jetzt anfragen PDF

Produktübersicht

Dieser Leistungsschalter eignet sich hervorragend für seltenes Schalten von Stromkreisen und gelegentliches Anlaufen von Motoren. Er schützt wirksam vor Überlastung, Kurzschluss, Überspannung und Unterspannung und gewährleistet so die Sicherheit und Stabilität von Stromleitungen.

Darüber hinaus entspricht der Hochspannungs-Leistungsschalter der EKM7-Serie in Kompaktbauweise der Norm IEC60947-2, was seine Qualität und Leistungsfähigkeit gewährleistet.

Hohe mechanische und elektrische Lebensdauer.
Kurzer Lichtbogenabstand: Standardmäßige Lichtbogenunterdrückungsabdeckung und dreilagige freie Metalltrennwand zur Vermeidung von sekundären Systemausfällen durch Lichtbogenbildung während des Trennvorgangs.
Superstrombegrenzungsfähigkeit.
Die hervorragenden Isolationseigenschaften, elektrische Luft- und Kriechstrecken entsprechen der Norm UL489.
Umgekehrte Einlassleitung ohne Kapazitätsverlust.
Beständigkeit gegen Feuchtigkeit, Hitze, Salznebel und Schimmel.
Neue Struktur mit einem einzigen Bruchpunkt, stabiler und zuverlässiger als eine Struktur mit zwei Bruchpunkten.

Technische Daten

Tabelle 1

Modell		EKM7-320
Nennstrom (A)		16, 20, 25, 32, 40, 50, 63, 75, 80, 100, 125, 140, 160, 180, 200, 225, 250, 320
Polen		3P
Bemessungsbetriebsspannung Ue (V)		380/415	690	800	1000	1140
Bemessungsisolationsspannung Ui (V)		1200
Bemessungsstoßspannungsfestigkeit Uimp (kV)		12
Netzfrequenzbeständigkeit Spannung (1 min) (V)		3500
Ultimativer Kurzschlussschutz Abschaltvermögen Icu=Icu(kA)	Eilmeldung Kapazitätsniveau	380/ 415 V	690 V	800 V	1000 V	1140 V
	M	/	60	50	20	12
	H	100	65	50	30	20
Mechanische Lebensdauer (Zyklen)		15000
Elektrische Lebensdauer (Zyklen)		5000	3000	3000	1000	1000
Bogenlänge (mm)		50
Abmessungen B×L×H (mm)		120×200×103
Sofortige Freisetzung		5 Zoll oder 10 Zoll
Referenzumgebungstemperatur		40°C
Betriebsumgebungstemperatur		-40 °C ~ +70 °C, keine Leistungsreduzierung bei +50 °C
Höhen		5000 m

Tabelle 2

Modell		EKM7-630
Nennstrom (A)		225, 250, 320, 350, 400, 500, 630
Polen		3P
Bemessungsbetriebsspannung Ue (V)		380/415	690	800	1000	1140
Bemessungsisolationsspannung Ui (V)		1200
Bemessungsstoßspannungsfestigkeit Uimp (kV)		12
Netzfrequenzbeständigkeit Spannung (1 min) (V)		3500
Ultimativer Kurzschlussschutz Abschaltvermögen Icu=Icu(kA)	Eilmeldung Kapazitätsniveau	380/ 415 V	690 V	800 V	1000 V	1140 V
	M	/	60	50	20	12
	H	100	65	50	32	20
Mechanische Lebensdauer (Zyklen)		15000
Elektrische Lebensdauer (Zyklen)		5000	3000	3000	1000	1000
Bogenlänge (mm)		50
Abmessungen B×L×H (mm)		158×325×177
Sofortige Freisetzung		5 Zoll oder 10 Zoll
Referenzumgebungstemperatur		40°C
Betriebsumgebungstemperatur		-40 °C ~ +70 °C, keine Leistungsreduzierung bei +50 °C
Höhen		5000 m
