● Norm: IEC60947-2
● Pole: 2P, 3P
● Nennstrom: 63-800 A
● Nennspannung: 250/500/750/1000/1250/1500 V
● Umgebungstemperatur: -25...+70 °C
● Anwendung: Photovoltaik / USV / Batterie / Rechenzentrum usw.
Durch jahrelange, engagierte Forschung zur tatsächlichen Systembetriebssituation und den Kundenbedürfnissen im Bereich neuer Energien im In- und Ausland hat ETEK Electric den EKM6 DC-Leistungsschalter für neue Energien entwickelt.

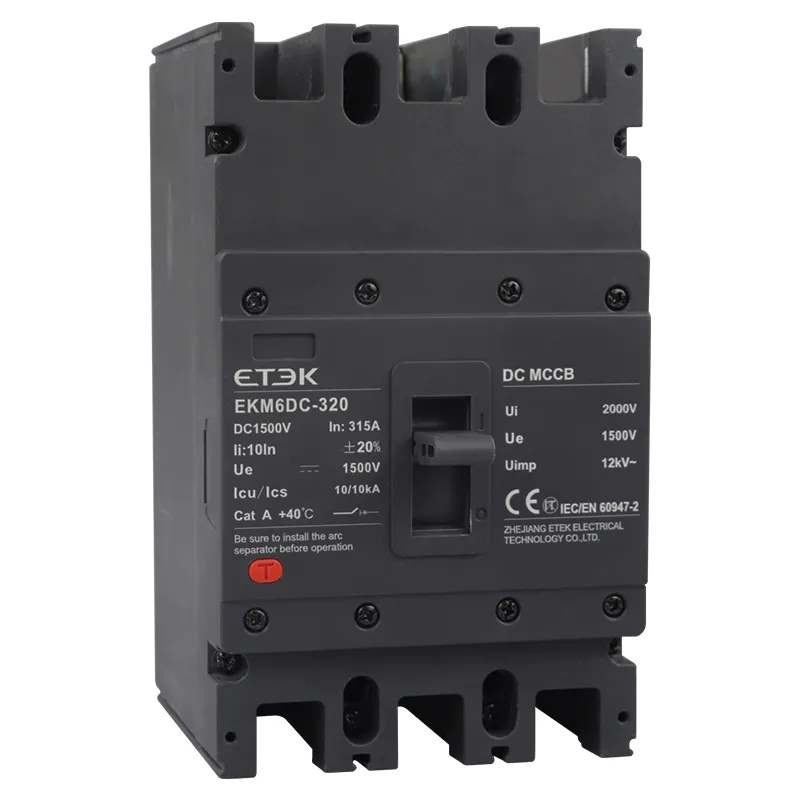

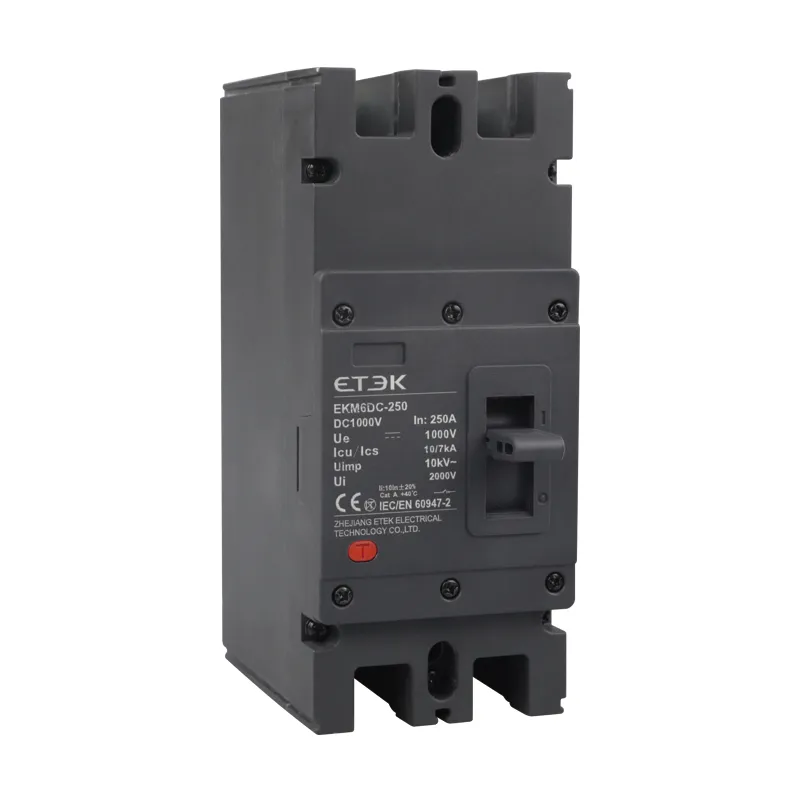

Der EKM6 DC-Leistungsschalter (MCCB) ist für eine maximale Nennspannung von 1500 V DC und einen maximalen Nennstrom von 800 A ausgelegt. Bei einer Gleichspannung von 1500 V beträgt sein maximales Abschaltvermögen 50 kA, wodurch ein zuverlässiger Kurzschlussschutz des Systems gewährleistet wird.

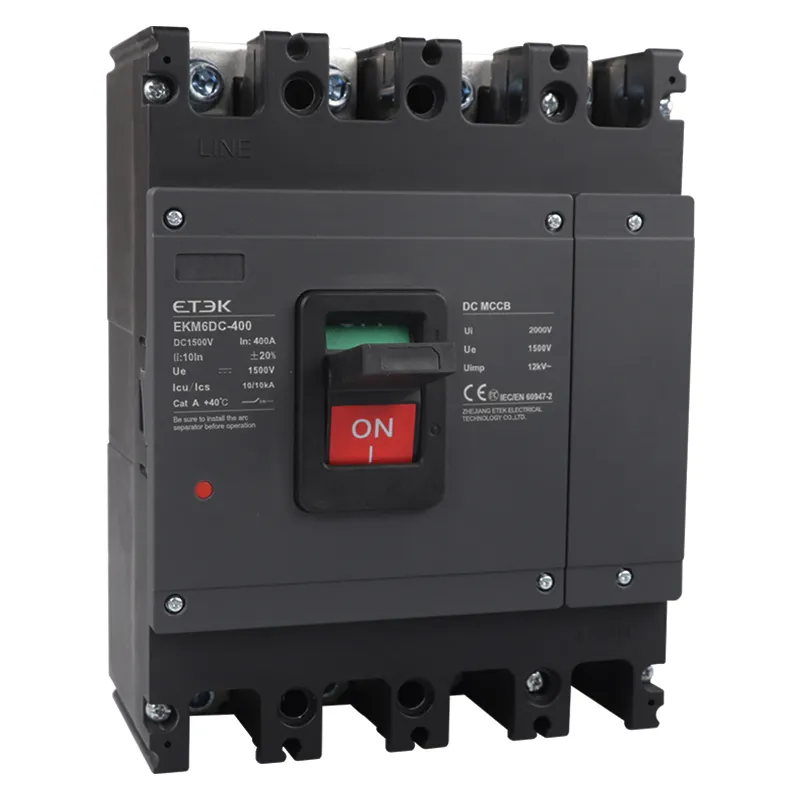

| Modell | EKM6DC-250, EKM6DC-320 | EKM6DC-400 | ||||||
| Bemessungsstrom der Gehäuseklasse Imm(A) | 250, 320 | 400 | ||||||
| Bemessungsstrom In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | ||||||
| Mastnummer | 2 | 3 | 2 | 3 | ||||
| Bemessungsbetriebsspannung Ue (V) | 500 | 1000 | 1500 | 250/500 | 750/1000 | 1250/1500 | 1250/1500 | |
| Bemessungsisolationsspannung Ui (V) | 1250 | 1500 | 1500 | |||||
| Bemessungsstoßspannungsfestigkeit Uimp (kV) | 8 | 12 | 12 | |||||
| Extreme Kurzschlüsse Abschaltvermögen Icu (kA) | H-Typ | 50 | 20 | 20 | 70 | 40 | 20 | 20,40 |
| R-Typ | / | / | / | 85 | 60 | 40 | 40,50 | |
| Kurzschluss Abschaltvermögen Ics (kA) | Ics=100%Icu | |||||||
| Verdrahtungsmodus | Aufwärts eingehender und Abwärts ausgehender Strom, Abwärts eingehender und Aufwärts ausgehender Strom (2P, 320/3P) Abwärts einfallend und abwärts ausgehend, aufwärts einfallend und aufwärts ausgehend (3P) | |||||||
| Mechanische Lebensdauer (Gesamtzeiten) | 20000 | 10000 | ||||||
| Elektrische Lebensdauer (Gesamtzeiten) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Isolationsfunktion | Ja | |||||||
| Standard | IEC 60947-2 | |||||||
| Zulässige Umgebungstemperatur | -40 °C bis +70 °C | |||||||
| Schutzstufen | IP20 | |||||||
| Qualitätszertifikat | CB-, TÜV-Zertifikat | |||||||
| Mit Zubehör | Hilfs-, Alarm-, Entlastungs-, Handbedienung, Elektrische Bedienung | |||||||
| Bogenlänge (mm) | ≤50 (Nullbogen, mit bogenförmiger Überdeckung) | |||||||
| Transienter Aktionswert | 10 Zoll | |||||||
| Modell | EKM6DC-630 | EKM6DC-800 | |||||||
| Bemessungsstrom der Gehäuseklasse Imm(A) | 630 | 800 | |||||||
| Bemessungsstrom In(A) | 500.630 | 700.800 | |||||||
| Mastnummer | 2 | 3 | 2 | 3 | |||||
| Bemessungsbetriebsspannung Ue (V) | 250/500 | 750/1000 | 1250/1500 | 1250/1500 | 250/500 | 750/1000 | 1250/1500 | 1250/1500 | |
| Bemessungsisolationsspannung Ui (V) | 1500 | 1500 | |||||||
| Bemessungsstoßspannungsfestigkeit Uimp (kV) | 12 | 12 | |||||||
| Extreme Kurzschlüsse Abschaltvermögen Icu (kA) | H-Typ | 70 | 40 | 20 | 20,40 | 70 | 40 | 20 | 20,40 |
| R-Typ | 85 | 60 | 40 | 40,50 | 85 | 60 | 40 | 40,50 | |
| Kurzschluss Abschaltvermögen Ics (kA) | Ics=100%Icu | ||||||||
| Verdrahtungsmodus | Aufwärts eingehender und Abwärts ausgehender Strom, Abwärts eingehender und Aufwärts ausgehender Strom (2P, 320/3P) Abwärts einfallend und abwärts ausgehend, aufwärts einfallend und aufwärts ausgehend (3P) | ||||||||
| Mechanische Lebensdauer (Gesamtzeiten) | 5000 | ||||||||
| Elektrische Lebensdauer (Gesamtzeiten) | 1000 | 1000 | 700 | 500 | 1000 | 1000 | 700 | 500 | |
| Isolationsfunktion | Ja | ||||||||
| Standard | IEC 60947-2 | ||||||||
| Zulässige Umgebungstemperatur | -40 °C bis +70 °C | ||||||||
| Schutzstufen | IP20 | ||||||||
| Qualitätszertifikat | CB-, TÜV-Zertifikat | ||||||||
| Mit Zubehör | Hilfs-, Alarm-, Entlastungs-, Handbedienung, Elektrische Bedienung | ||||||||
| Bogenlänge (mm) | ≤50 (Nullbogen, mit bogenförmiger Überdeckung) | ||||||||
| Transienter Aktionswert | 10 Zoll | ||||||||

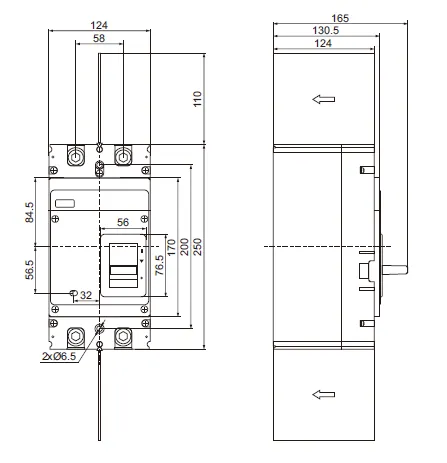

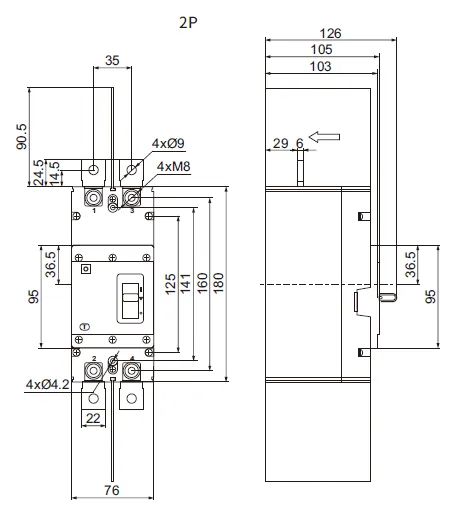

-2P-Size.webp)

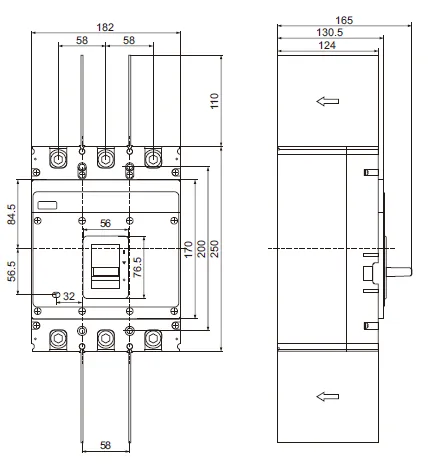

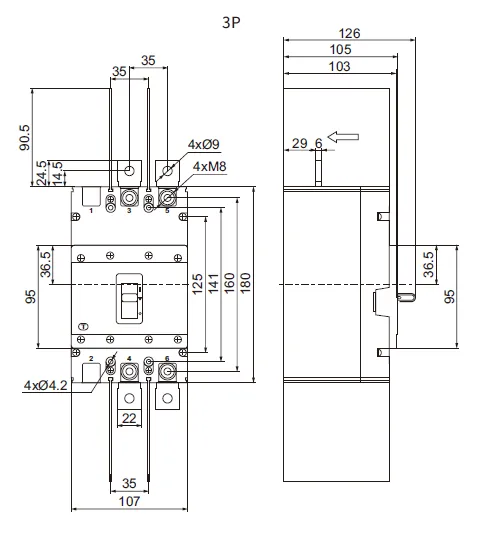

-3P-Size.webp)
