● Unterstützte Apps: Tuya, Smart Life
● Kommunikationsmethode: WLAN, RS485
● Funktionen: Fernbedienung, Zeitgesteuerte Ein- und Ausschaltung, Strommessung
● Nennstrom: 16, 25, 32, 40, 63 A
● Pole: 1P+N, 3P, 3P+N
● Bemessungsbetriebsspannung: 1P+N: 230/240 V, 3P, 3P+N: 400/415 V
● Schutzart: Wechselstrom, A
● Bemessungsempfindlichkeitsströme IΔn: 30, 100, 300 mA
● Reisekurve: B, C, D
● Bemessungsausschaltvermögen: 6 kA
● Umgebungstemperatur: -25℃ bis +40℃

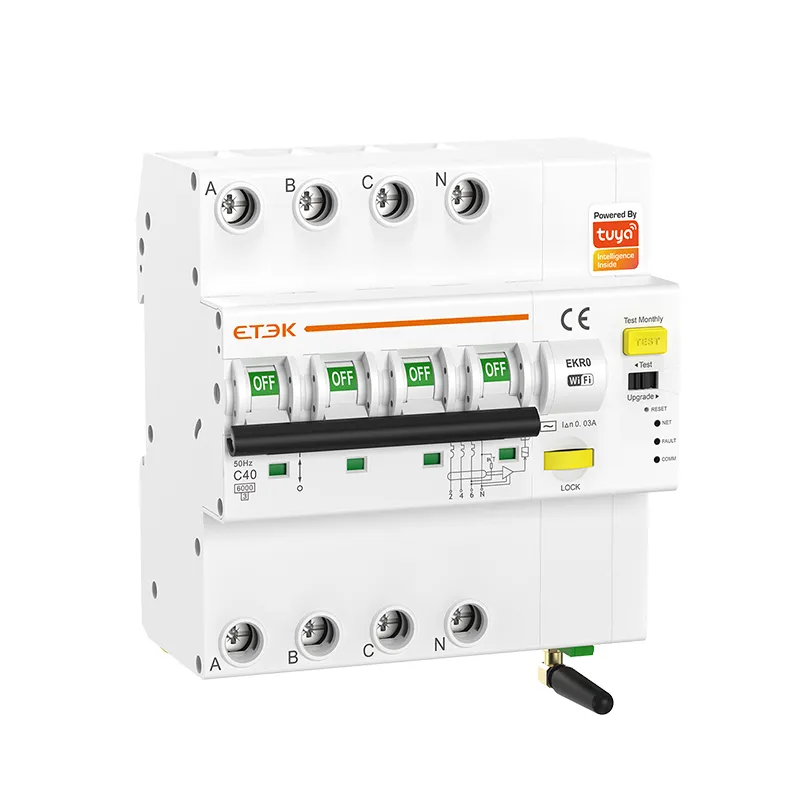

Der intelligente Fehlerstromschutzschalter EKR0 Smart RCBO vereint die Funktionen herkömmlicher Leitungsschutzschalter mit moderner Elektronik und bietet Schutz vor Überlast, Kurzschluss und Fehlerstrom für Stromkreise mit einer Nennleistung von 63 A. Er unterstützt zudem die Fernsteuerung über die Tuya-App oder die RS485-Kommunikationsplattform und ermöglicht so die Überwachung und Anpassung verschiedener elektrischer Parameter.
Der EKR0 Smart RCBO findet breite Anwendung im Bereich des intelligenten Gebäudeenergiemanagements, der industriellen Energieüberwachung und der Optimierung der Energieeffizienz.
Herkömmliche Schutzfunktionen: Überlastschutz, Kurzschlussschutz, Fehlerstromschutz (Fehlerstromschutz)
Intelligente Funktionen: Fernsteuerung über die Tuya-App oder die RS485-Plattform, WLAN- und RS485-Kommunikationsoptionen, Unterstützte Apps: Tuya, Smart Life
Erweiterte Funktionen: Fernsteuerung zum Öffnen und Schließen, Zeitgesteuerte Aufgaben (Ein-/Ausschaltplanung), Echtzeit-Überwachung des Schalterstatus, Strommessung

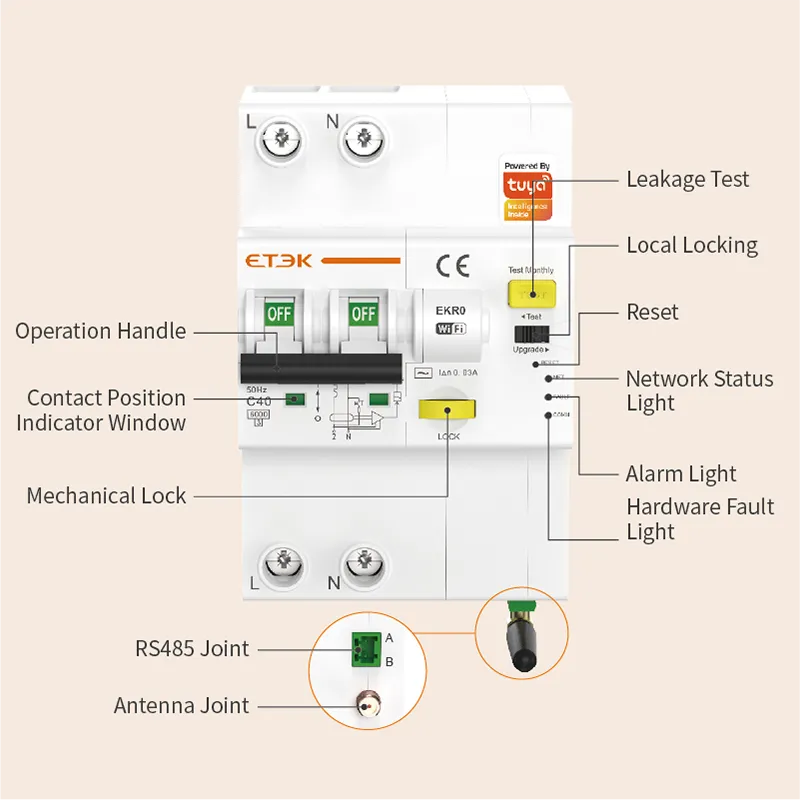

Automatischer und manueller Modus: Im automatischen Modus ist die Fernsteuerung (Tuya-App, RS485) möglich, im manuellen Modus wird nur die lokale manuelle Bedienung unterstützt.
Mechanisches Vorhängeschloss: Wenn das mechanische Schloss herausgezogen wird, wird der Schalter verriegelt und kann nicht eingeschaltet werden. Um das Gerät wieder zu sperren, drücken Sie das mechanische Schloss herunter.
Intelligente Haussysteme, die in die Gesamtlösung der Hausautomation integriert werden können.
Gewerbegebäude, die ein zentrales Energiemanagement ermöglichen können.
Industrieanlagen, die einzelne Stromkreise fernüberwachen und steuern können.
Orte, an denen der Stromverbrauch regelmäßig kontrolliert werden muss, wie z. B. die Beleuchtung von Werbetafeln und öffentlichen Bereichen.
| EK | R | - | 2 | 2 | - | C | 63 | H | - | 1PN | A | 30 |
| Firmencode | Seriencode | 2: Wechselstromversorgung mit Messung | Kommunikationsmethode: | Reisekurve: | Nennstrom: | Bruchfestigkeit: | Polen: | RCD-Typ: | Reststrom: | |||
| 2: WLAN (Tuya) + RS485 | B, C, D | 16, 25, 32, 40, 50, 63A | Leer: 6 kA | 1P+N, 3P, 3P+N | A, AC | 30, 100, 300 mA | ||||||
| 5: RS485 | H: 10 kA |
| Standard | IEC/EN 61009-1 |
| Schutzart (elektrischer Ableitstrom) | A, AC |
| Polen | 1P+N, 3P, 3P+N, N-Leitung mit getrennt |
| Standby-Stromverbrauch | <5 W |
| Statusanzeige | LED |
| Betriebsspannung | 230/240 V (1P+N), 400/415 V (3P,3P+N) |
| Nennfrequenz | 50/60 Hz |
| Bemessungsbetriebsstrom | 16, 25, 32, 40, 50, 63A |
| Bemessungsempfindlichkeitsströme IΔn | 10, 30, 100, 300 mA |
| Bemessungsstrom-Abschaltzeit unter IΔn | ≤0,1S |
| Bemessungsrestschaltvermögen IΔm | 500A (In ≤ 50A), 10In (In>50A) |
| Nennbremskraft | 6 kA, 10 kA |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4 kV |
| Dielektrische Prüfspannung bei der Ind.-Frequenz für 1 Minute | 2 kV |
| Trip Curve | B: (3–5) x Zoll, C: (5–10) x Zoll, D: (10–20) x Zoll |
| Reisezeit | ≤0,1S |
| Elektrische Lebensdauer | 4000 Zyklen |
| Mechanische Lebensdauer | 10000 Zyklen |
| Kommunikationsmethode | WLAN (Tuya), 2,4 GHz |
| RS485, Baudrate: 2400/ 4800/ 9600 (Standard) | |
| Betriebssicherheit | Mechanisches Vorhängeschloss, Gewährleistet Sicherheit bei Wartungsarbeiten vor Ort |
| Überwachung physikalischer Daten | Echtzeitspannung, Echtzeitstrom, Echtzeitleistung, Temperatur, Schaltzustand, Betriebszustand des Geräts |
| Funktionsbeschreibung | Überlastschutz |
| Kurzschlussschutz | |
| Leckageschutz | |
| Überhitzungsschutz | |
| Mehrere Zeiteinstellungen | |
| Fernbedienung | |
| Strommessung | |
| Charakteristische Konfiguration | Über-/Unterspannungs-Ansprechzeit |
| Über-/Unterspannungswert | |
| Überstromwert | |
| Wert der Spannungsunsymmetrie | |
| Überleistungswert | |
| Phasenverlustwert | |
| Übertemperaturwert | |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃ bis +55℃ (Die aktuelle Kapazität ist bei 70℃ deutlich reduziert) |
| Lagertemperatur | -25℃ bis +70℃ |
| Terminalverbindungstyp | Kabel-/Stift-Stromschiene/Gabel-Stromschiene |
| Max. Anschluss für Kabel | 25 mm² |
| Höhe | ≤2000 m |
| Montage | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben |
