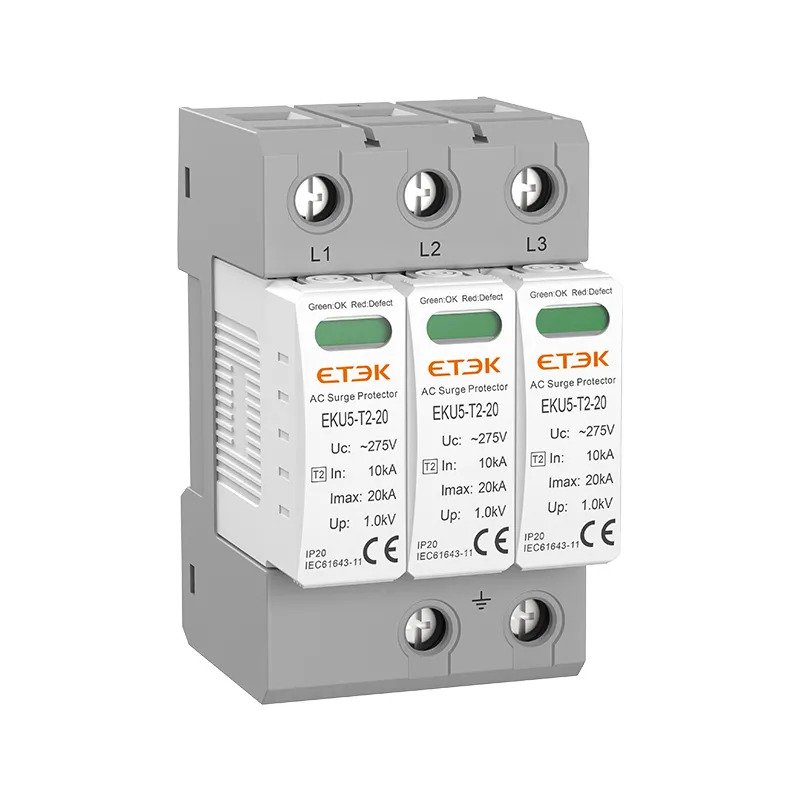

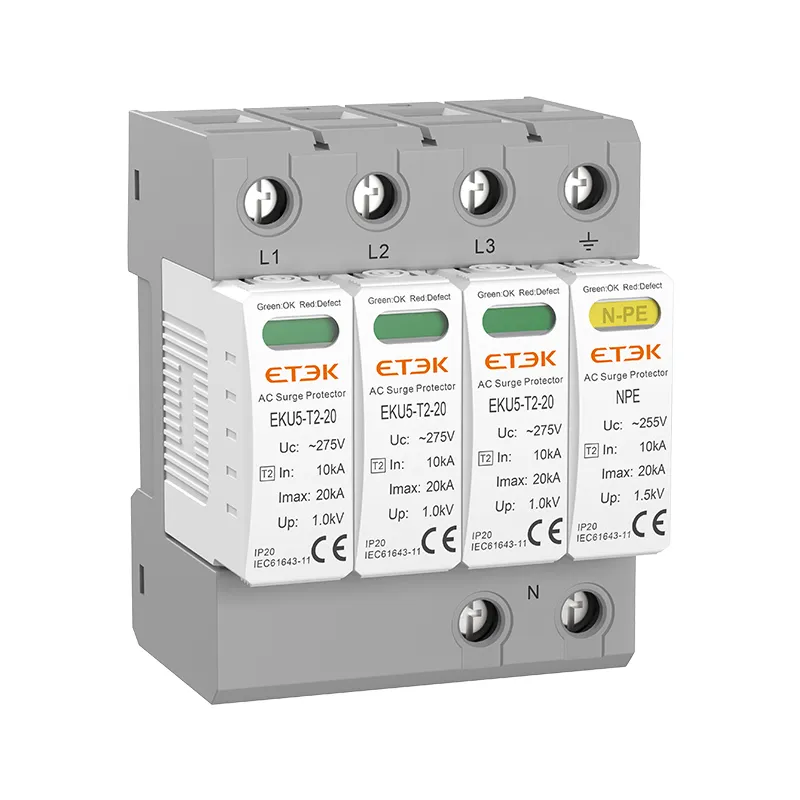

Überspannungsschutz Typ 2, Imax 20 kA, Schutzklasse II

Der EKU5-T2-20 ist ein AC-Überspannungsschutzgerät vom Typ 2 und unterstützt Fernsignalisierung. Diese Serie zeichnet sich durch innovative Auslöse- und Abschalttechnologie aus. Die maximale Dauerbetriebsspannung beträgt 440 V, der maximale Ableitstrom 20 kA.

● Norm: IEC/EN 61643-11
● Stoßstromfestigkeit: Imax=20kA (8/20 µs)
● IEC/EN-Kategorie: Typ 2/Klasse II
● Maximale Dauerbetriebsspannung: 150, 275, 320, 385, 440 V
● Gehäuse: Steckbares Design

Jetzt anfragen PDF

Produktübersicht

Die modularen Überspannungsschutzgeräte EKU5-T2-20 Typ 2 schützen Geräte, die an Niederspannungs-Wechselstromversorgungen angeschlossen sind, vor transienten Überspannungen, die durch lokale Blitzeinschläge oder das Schalten induktiver oder kapazitiver Lasten verursacht werden. Sie sind mit DIN-Schienen-Anschlusssockeln in Ausführungen mit 1, 2, 3 oder 4 Modulen erhältlich und ermöglichen so ein einfaches Einstecken der gewünschten Überspannungsschutzmodule.

Technische Daten

Tabelle 1

Anzahl der Masten	1P	2P	3P	4P	1P+NPE	3P+NPE
Netzwerksysteme	TN-S, TN-C, TT (nur LN)	TN-S	TN-C	TN-S	TT, TN-S
Schutzmodus	L-PE, N-PE (nur TN-S), L-PEN, LN	L-PE, N-PE	L-Stift	L-PE, N-PE	LN, N-PE
Schutzelemente	Hochenergetischer MOV				Hochenergie-MOV und GDT

Tabelle 2

Maximale Dauerbetriebsspannung (LN)	Uc	150 V	275 V	320 V	385 V	440 V
Maximale Dauerbetriebsspannung (N-PE)	Uc	255 V
Normaler Entladestrom (8/20μs) (LN)/(N-PE)	In	10 kA
Maximaler Entladestrom (8/20μs) (LN)/(N-PE)	Imax	20 kA
Spannungsschutzstufe (LN)/(N-PE)	Hoch	0,8 kV/1,5 kV	1,0 kV/1,5 kV	1,2 kV/1,5 kV	1,45 kV/1,5 kV	1,6 kV/1,5 kV
Spannungsschutzpegel 5 kA	Hoch	0,5 kV	0,8 kV	1,0 kV	1,2 kV	1,4 kV
Reaktionszeit (LN)/(N-PE)	tA	≤25 ns/≤100 ns
Betriebstemperaturbereich	Tu	-40℃ bis +80℃
Max. Backup-Sicherung		125 A gL/gG
Betriebszustands-/Fehleranzeige		Grün/Rot (LN), Gelb (N-PE)
Querschnittsfläche (Min.)/(Max.)		4 mm²/35 mm²
Montage		35 mm DIN-Schiene, EN 60715
Gehäusematerial		Thermoplast UL94-V0
Schutzgrad		IP20 (integriert)

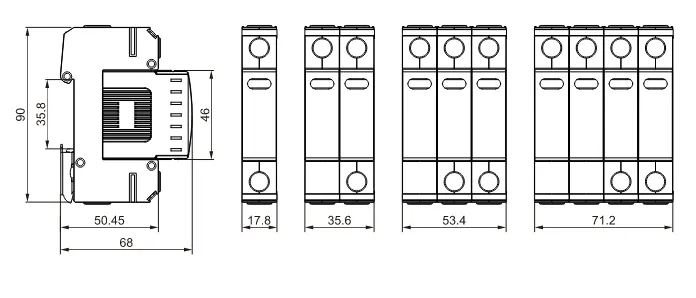

Abmessungen

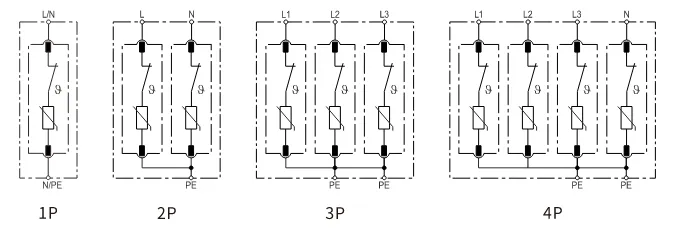

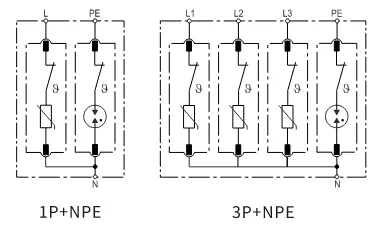

Grundlegender Schaltplan

Installationsgröße

Formular zur Produktauswahl

No. of Poles	Max. Continuous Operating AC Voltage
No. of Poles	150V	275V	320V	385V	440V
1P	EKU5-T2-20-1P150	EKU5-T2-20-1P275	EKU5-T2-20-1P320	EKU5-T2-20-1P385	EKU5-T2-20-1P440
2P	EKU5-T2-20-2P150	EKU5-T2-20-2P275	EKU5-T2-20-2P320	EKU5-T2-20-2P385	EKU5-T2-20-2P440
3P	EKU5-T2-20-3P150	EKU5-T2-20-3P275	EKU5-T2-20-3P320	EKU5-T2-20-3P385	EKU5-T2-20-3P440
4P	EKU5-T2-20-4P150	EKU5-T2-20-4P275	EKU5-T2-20-4P320	EKU5-T2-20-4P385	EKU5-T2-20-4P440
1P+NPE	EKU5-T2-20-1PN150	EKU5-T2-20-1PN275	EKU5-T2-20-1PN320	EKU5-T2-20-1PN385	EKU5-T2-20-1PN440
3P+NPE	EKU5-T2-20-3PN150	EKU5-T2-20-3PN275	EKU5-T2-20-3PN320	EKU5-T2-20-3PN385	EKU5-T2-20-3PN440
With Remote Signaling
1P	EKU5-T2-20-1P150S	EKU5-T2-20-1P275S	EKU5-T2-20-1P320S	EKU5-T2-20-1P385S	EKU5-T2-20-1P440S
2P	EKU5-T2-20-2P150S	EKU5-T2-20-2P275S	EKU5-T2-20-2P320S	EKU5-T2-20-2P385S	EKU5-T2-20-2P440S
3P	EKU5-T2-20-3P150S	EKU5-T2-20-3P275S	EKU5-T2-20-3P320S	EKU5-T2-20-3P385S	EKU5-T2-20-3P440S
4P	EKU5-T2-20-4P150S	EKU5-T2-20-4P275S	EKU5-T2-20-4P320S	EKU5-T2-20-4P385S	EKU5-T2-20-4P440S
1P+NPE	EKU5-T2-20-1PN150S	EKU5-T2-20-1PN275S	EKU5-T2-20-1PN320S	EKU5-T2-20-1PN385S	EKU5-T2-20-1PN440S
3P+NPE	EKU5-T2-20-3PN150S	EKU5-T2-20-3PN275S	EKU5-T2-20-3PN320S	EKU5-T2-20-3PN385S	EKU5-T2-20-3PN440S
