● Norm: IEC/EN 61643-11
● Stoßstromfestigkeit: Iimp=7kA (10/350 µs), In=25kA (8/20 µs)
● IEC/EN-Kategorie: Klasse I+II / Typ 1+2
● Maximale Dauerbetriebsspannung: 150, 275, 320, 385, 440 V
● Gehäuse: Steckbares Design
Die EKU5-T1+T2-7-Serie umfasst Überspannungsschutzgeräte der Klassen I und II (7 kA) zum Schutz vor indirekten und direkten Blitzeinschlägen geringer Intensität. Diese Überspannungsschutzgeräte sind mit hochenergetischen Metalloxidvaristoren (MOV) ausgestattet, die eine kurze Ansprechzeit und Eigenschaften für die Schutzklassen I und II gewährleisten. Dank des modularen Aufbaus mit Steckmodulen lassen sich Funktionsmodule einfach und schnell austauschen, falls der MOV aufgrund hoher Intensität oder häufiger Überspannungsspitzen seine Lebensdauer erreicht.
| Anzahl der Masten | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Netzwerksysteme | TN-S, TN-C, TT (nur LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Schutzmodus | L-PE, N-PE (nur TN-S), L-PEN, LN | L-PE, N-PE | L-PEN | L-PE, N-PE | LN, N-PE | |
| Schutzelemente | Hochenergetischer MOV | Hochenergie-MOV und GDT | ||||
| Maximale Dauerbetriebsspannung (LN) | Uc | 150 V | 275 V | 320 V | 385 V | 440 V |
| Maximale Dauerbetriebsspannung (N-PE) | Uc | 255 V | ||||
| Impulsentladungsstrom (10/350μs) | Iimp | 7 kA | ||||
| Nennentladungsstrom (8/20μs) | In | 25 kA | ||||
| Maximaler Entladestrom (8/20μs) | Imax | 50 kA | ||||
| Spannungsschutzstufe (LN)/(N-PE) | Hoch | 1,2 kV/1,5 kV | 1,4 kV/1,5 kV | 1,6 kV/1,5 kV | 1,8 kV/1,5 kV | 2,0 kV/1,5 kV |
| Spannungsschutzpegel 5 kA | Hoch | 1,0 kV | 1,2 kV | 1,4 kV | 1,5 kV | 1,6 kV |
| Reaktionszeit (LN)/(N-PE) | tA | ≤25 ns/≤100 ns | ||||
| Betriebstemperaturbereich | Tu | -40℃ bis +80℃ | ||||
| Max. Backup-Sicherung | 160 A gL/gG | |||||
| Betriebszustands-/Fehleranzeige | Grün/Rot (LN), Gelb (N-PE) | |||||
| Querschnittsfläche (Min.)/(Max.) | 4 mm²/35 mm² | |||||
| Montage | 35 mm DIN-Schiene, EN 60715 | |||||
| Gehäusematerial | Thermoplast UL94-V0 | |||||
| Schutzgrad | IP20 (integriert) | |||||

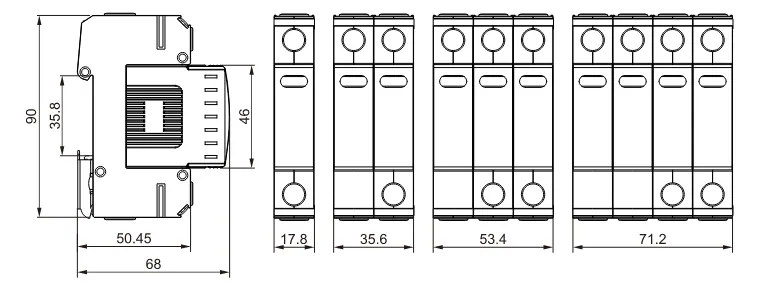

-Basic-circuit-Diagram.webp)
-Basic-Circuit-Diagram.webp)
|
No. of Poles |
Max. Continuous Operating AC Voltage |
||||
| 150V | 275V | 320V | 385V | 440V | |
|
1P |
EKU5-T1+T2-7-1P150 |
EKU5-T1+T2-7-1P275 |
EKU5-T1+T2-7-1P320 |
EKU5-T1+T2-7-1P385 |
EKU5-T1+T2-7-1P440 |
|
2P |
EKU5-T1+T2-7-2P150 |
EKU5-T1+T2-7-2P275 |
EKU5-T1+T2-7-2P320 |
EKU5-T1+T2-7-2P385 |
EKU5-T1+T2-7-2P440 |
|
3P |
EKU5-T1+T2-7-3P150 |
EKU5-T1+T2-7-3P275 |
EKU5-T1+T2-7-3P320 |
EKU5-T1+T2-7-3P385 |
EKU5-T1+T2-7-3P440 |
|
4P |
EKU5-T1+T2-7-4P150 |
EKU5-T1+T2-7-4P275 |
EKU5-T1+T2-7-4P320 |
EKU5-T1+T2-7-4P385 |
EKU5-T1+T2-7-4P440 |
|
1P+NPE |
EKU5-T1+T2-7-1PN150 |
EKU5-T1+T2-7-1PN275 |
EKU5-T1+T2-7-1PN320 |
EKU5-T1+T2-7-1PN385 |
EKU5-T1+T2-7-1PN440 |
|
3P+NPE |
EKU5-T1+T2-7-3PN150 |
EKU5-T1+T2-7-3PN275 |
EKU5-T1+T2-7-3PN320 |
EKU5-T1+T2-7-3PN385 |
EKU5-T1+T2-7-3PN440 |
| With Remote Signaling | |||||
|
1P |
EKU5-T1+T2-7-1P150S |
EKU5-T1+T2-7-1P275S |
EKU5-T1+T2-7-1P320S |
EKU5-T1+T2-7-1P385S |
EKU5-T1+T2-7-1P440S |
|
2P |
EKU5-T1+T2-7-2P150S |
EKU5-T1+T2-7-2P275S |
EKU5-T1+T2-7-2P320S |
EKU5-T1+T2-7-2P385S |
EKU5-T1+T2-7-2P440S |
|
3P |
EKU5-T1+T2-7-3P150S |
EKU5-T1+T2-7-3P275S |
EKU5-T1+T2-7-3P320S |
EKU5-T1+T2-7-3P385S |
EKU5-T1+T2-7-3P440S |
|
4P |
EKU5-T1+T2-7-4P150S |
EKU5-T1+T2-7-4P275S |
EKU5-T1+T2-7-4P320S |
EKU5-T1+T2-7-4P385S |
EKU5-T1+T2-7-4P440S |
|
1P+NPE |
EKU5-T1+T2-7-1PN150S |
EKU5-T1+T2-7-1PN275S |
EKU5-T1+T2-7-1PN320S |
EKU5-T1+T2-7-1PN385S |
EKU5-T1+T2-7-1PN440S |
|
3P+NPE |
EKU5-T1+T2-7-3PN150S |
EKU5-T1+T2-7-3PN275S |
EKU5-T1+T2-7-3PN320S |
EKU5-T1+T2-7-3PN385S |
EKU5-T1+T2-7-3PN440S |
