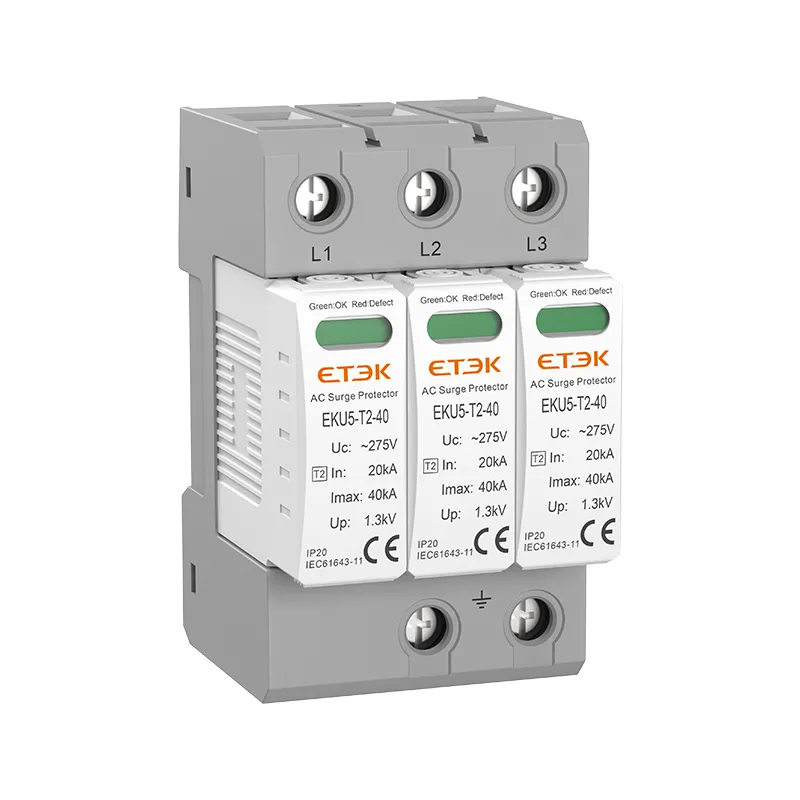

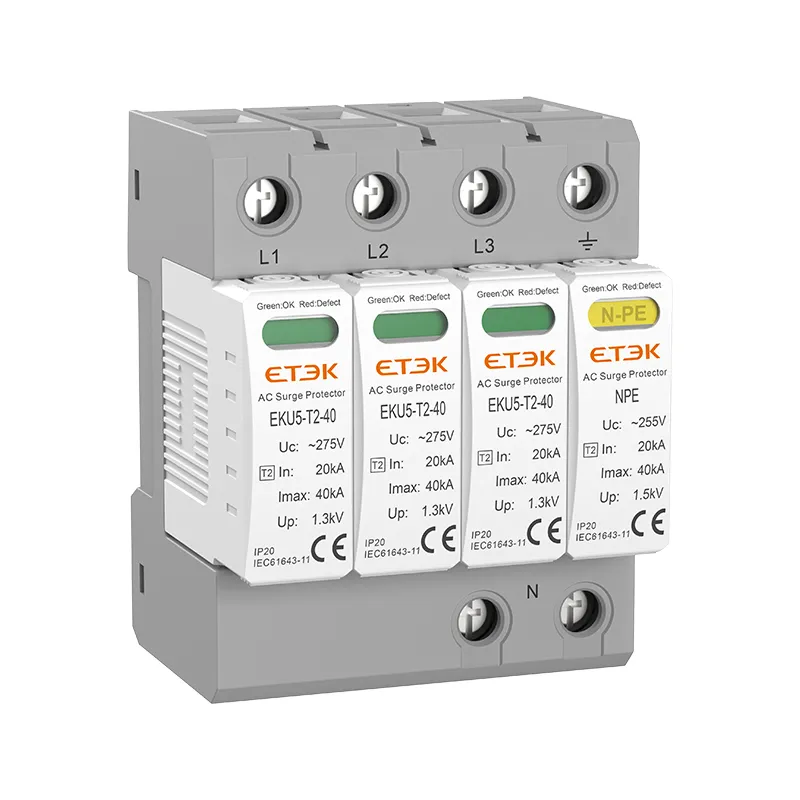

Überspannungsschutzgerät Typ 2, Imax 40 kA, Klasse II

Der EKU5-T2-40 ist ein AC-Schutzschalter vom Typ 2 mit einem maximalen Entladestrom von 40 kA. Er unterstützt Fernsignalisierung und zeichnet sich durch innovative Auslöse- und Abschalttechnologie aus. Die maximale Dauerbetriebsspannung beträgt 440 V, der maximale Entladestrom 40 kA.

● Norm: IEC/EN 61643-11
● Stoßstromfestigkeit: Imax=40kA (8/20 µs)
● IEC/EN-Kategorie: Klasse II / Typ 2
● Maximale Dauerbetriebsspannung: 150, 275, 320, 385, 440 V
● Gehäuse: Steckbares Design

Jetzt anfragen PDF

Produktübersicht

Das Überspannungsschutzgerät EKU5-T2-40 ist ein Gerät der Schutzklasse II zum Schutz vor transienten Überspannungen durch schnelle Schaltvorgänge oder indirekte Blitzeinschläge. Es kann induzierte Spannungsspitzen (8/20 µs) ableiten und eignet sich als zweite Schutzebene in Verteilerkästen mit Überspannungsschutzgeräten des Typs I oder als erste Schutzebene für Anwendungen, die nicht direkt Blitzeinschlägen ausgesetzt sind und über kein externes Blitzschutzsystem verfügen.

Technische Daten

Tabelle 1

Anzahl der Masten	1P	2P	3P	4P	1P+NPE	3P+NPE
Netzwerksysteme	TN-S, TN-C, TT (nur LN)	TN-S	TN-C	TN-S	TT, TN-S
Schutzmodus	L-PE, N-PE (nur TN-S), L-PEN, LN	L-PE, N-PE	L-PEN	L-PE, N-PE	LN, N-PE
Schutzelemente	Hochenergetischer MOV				Hochenergie-MOV und GDT

Tabelle 2

Maximale Dauerbetriebsspannung (LN)	Uc	150 V	275 V	320 V	385 V	440 V
Maximale Dauerbetriebsspannung (N-PE)	Uc	255 V
Normaler Entladestrom (8/20μs) (LN)/(N-PE)	In	20 kA
Maximaler Entladestrom (8/20μs) (LN)/(N-PE)	Imax	40 kA
Spannungsschutzstufe (LN)/(N-PE)	Hoch	0,8 kV/1,5 kV	1,3 kV/1,5 kV	1,5 kV/1,5 kV	1,8 kV/1,5 kV	2,0 kV/1,5 kV
Spannungsschutzpegel 5 kA	Hoch	0,6 kV	1,0 kV	1,2 kV	1,4 kV	1,6 kV
Reaktionszeit (LN)/(N-PE)	tA	≤25 ns/≤100 ns
Betriebstemperaturbereich	Tu	-40℃ bis +80℃
Max. Backup-Sicherung		125 A gL/gG
Betriebszustands-/Fehleranzeige		Grün/Rot (LN), Gelb (N-PE)
Querschnittsfläche (Min.)/(Max.)		4 mm²/35 mm²
Montage		35 mm DIN-Schiene, EN 60715
Gehäusematerial		Thermoplast UL94-V0
Schutzgrad		IP20 (integriert)

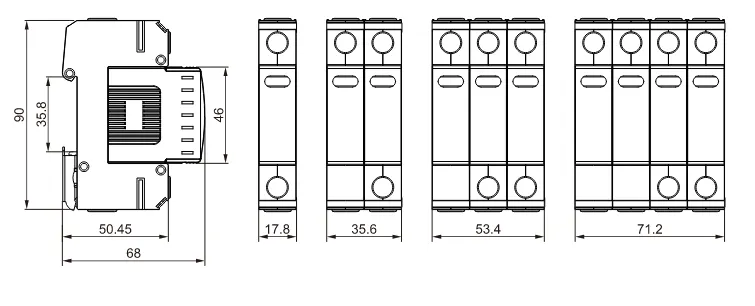

Abmessungen

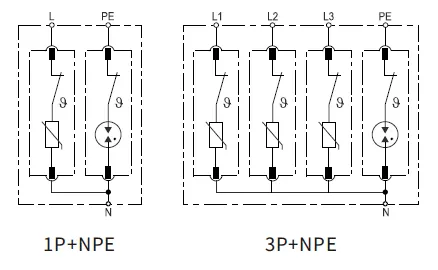

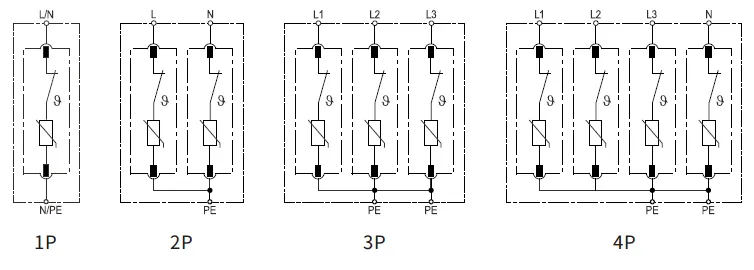

Grundlegender Schaltplan

Installationsgröße

Formular zur Produktauswahl

SPD Type Reference List
No. of Poles	Max. Continuous Operating AC Voltage
No. of Poles	150V	275V	320V	385V	440V
1P	EKU5-T2-40-1P150	EKU5-T2-40-1P275	EKU5-T2-40-1P320	EKU5-T2-40-1P385	EKU5-T2-40-1P440
2P	EKU5-T2-40-2P150	EKU5-T2-40-2P275	EKU5-T2-40-2P320	EKU5-T2-40-2P385	EKU5-T2-40-2P440
3P	EKU5-T2-40-3P150	EKU5-T2-40-3P275	EKU5-T2-40-3P320	EKU5-T2-40-3P385	EKU5-T2-40-3P440
4P	EKU5-T2-40-4P150	EKU5-T2-40-4P275	EKU5-T2-40-4P320	EKU5-T2-40-4P385	EKU5-T2-40-4P440
1P+NPE	EKU5-T2-40-1PN150	EKU5-T2-40-1PN275	EKU5-T2-40-1PN320	EKU5-T2-40-1PN385	EKU5-T2-40-1PN440
3P+NPE	EKU5-T2-40-3PN150	EKU5-T2-40-3PN275	EKU5-T2-40-3PN320	EKU5-T2-40-3PN385	EKU5-T2-40-3PN440
With Remote Signaling
1P	EKU5-T2-40-1P150S	EKU5-T2-40-1P275S	EKU5-T2-40-1P320S	EKU5-T2-40-1P385S	EKU5-T2-40-1P440S
2P	EKU5-T2-40-2P150S	EKU5-T2-40-2P275S	EKU5-T2-40-2P320S	EKU5-T2-40-2P385S	EKU5-T2-40-2P440S
3P	EKU5-T2-40-3P150S	EKU5-T2-40-3P275S	EKU5-T2-40-3P320S	EKU5-T2-40-3P385S	EKU5-T2-40-3P440S
4P	EKU5-T2-40-4P150S	EKU5-T2-40-4P275S	EKU5-T2-40-4P320S	EKU5-T2-40-4P385S	EKU5-T2-40-4P440S
1P+NPE	EKU5-T2-40-1PN150S	EKU5-T2-40-1PN275S	EKU5-T2-40-1PN320S	EKU5-T2-40-1PN385S	EKU5-T2-40-1PN440S
3P+NPE	EKU5-T2-40-3PN150S	EKU5-T2-40-3PN275S	EKU5-T2-40-3PN320S	EKU5-T2-40-3PN385S	EKU5-T2-40-3PN440S
