● Norm: IEC/EN 61643-31
● Stoßstromfestigkeit: Imax=40kA (8/20 µs)
● Spannungsschutzpegel (nach oben): <5,2 kV
● IEC/EN-Kategorie: Klasse II / Typ 2
● Maximale Dauerbetriebsspannung (Ucpv): 600, 1000, 1500 V
● Gehäuse: Steckbares Design

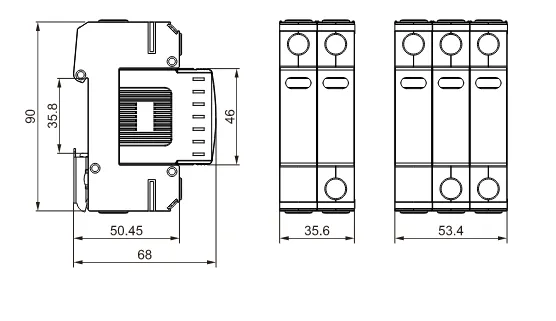

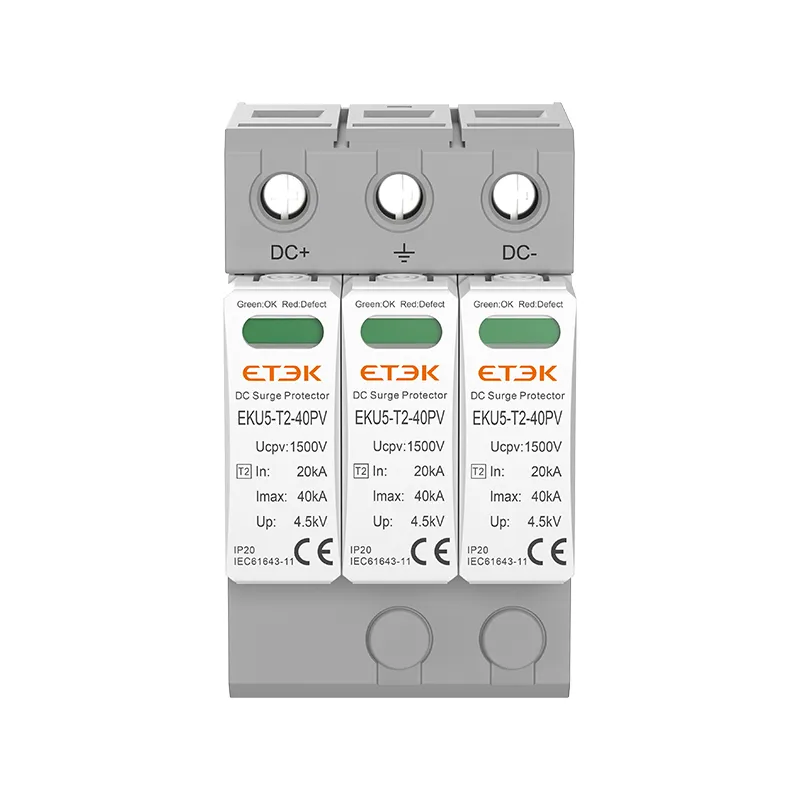

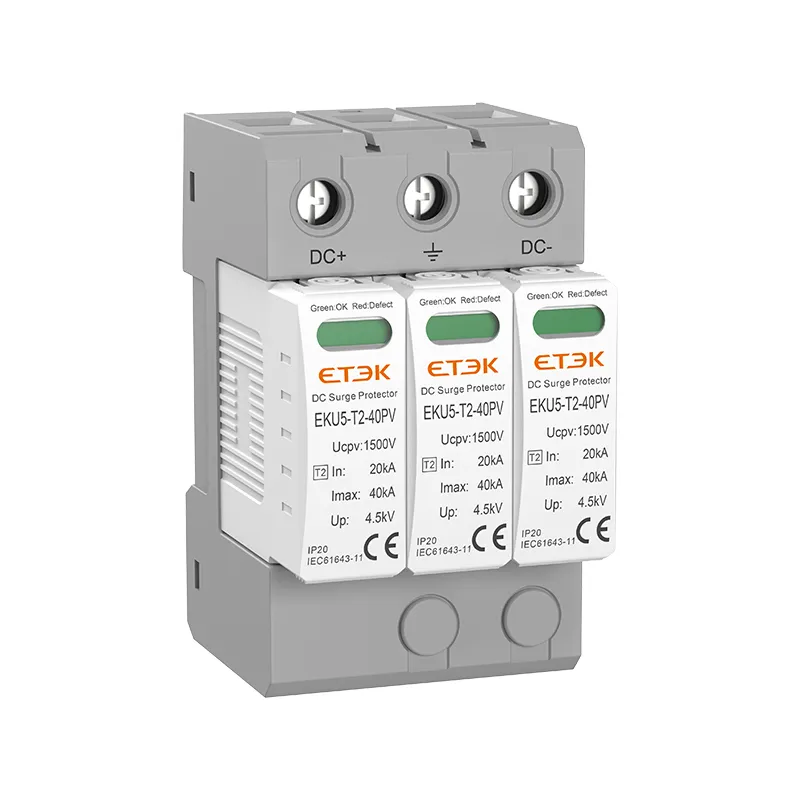

Die EKU5-T2-40PV-Serie umfasst steckbare, mehrpolige PV-Überspannungsschutzgeräte vom Typ 2 (SPD), die für den Einsatz in Photovoltaik-Anlagen entwickelt wurden. Sie werden auf der Gleichstromseite installiert, um Endgeräte in einem PV-System, wie z. B. Solarmodule und Wechselrichter, vor den Auswirkungen von Blitzstoßströmen zu schützen.
| Anzahl der Masten | 2 Spieler (2 Mods), 3 Spieler (3 Mods) | |||
| Einsatzort | Stringbox, Wechselrichter | |||

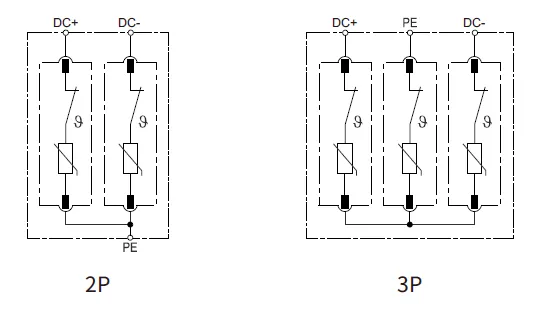

| Schutzmodus | (DC+)-PE,(DC-)-PE,(DC+)-(DC-) | |||
| Schutzelemente | Hochenergetischer MOV | |||
| Maximale kontinuierliche Betriebs-Gleichspannung | Ucpv | 600 V | 1000 V | 1500 V |
| Nennentladungsstrom (8/20μs) | In | 20 kA | ||
| Gesamtentladestrom (8/20μs) | Gesamt | 40 kA | ||
| Maximaler Entladestrom (8/20μs) | Imax | 40 kA | ||
| Spannungsschutzstufe (2P) | Hoch | 2,6 kV | 4,0 kV | / |
| Spannungsschutzstufe (3P) | Hoch | / | 4,0 kV | 5,2 kV |
| Ansprechzeit | tA | ≤25ns | ||
| Betriebstemperaturbereich | Tu | -40℃ bis +80℃ | ||
| Betriebszustands-/Fehleranzeige | Grün/Rot | |||
| Querschnittsfläche (Min.)/(Max.) | 4 mm²/35 mm² | |||
| Montage | 35 mm DIN-Schiene, EN 60715 | |||
| Gehäusematerial | Thermoplast UL94-V0 | |||
| Schutzgrad | IP20 (integriert) | |||
|
No. of Poles |
Max. Continuous Operating DC Voltage |
||
|
600VDC |
1000VDC |
1500VDC |
|
|
2Module |
EKU5-T2-40PV-2M600 |
EKU5-T2-40PV-2M1000 |
- |
|
3Module |
- |
EKU5-T2-40PV-3M1000 |
EKU5-T2-40PV-3M1500 |
|
With Remote Signaling |
|||
|
2Module |
EKU5-T2-40PV-2M600S |
EKU5-T2-40PV-2M1000S |
- |
|
3Module |
- |
EKU5-T2-40PV-3M1000S |
EKU5-T2-40PV-3M1500S |
