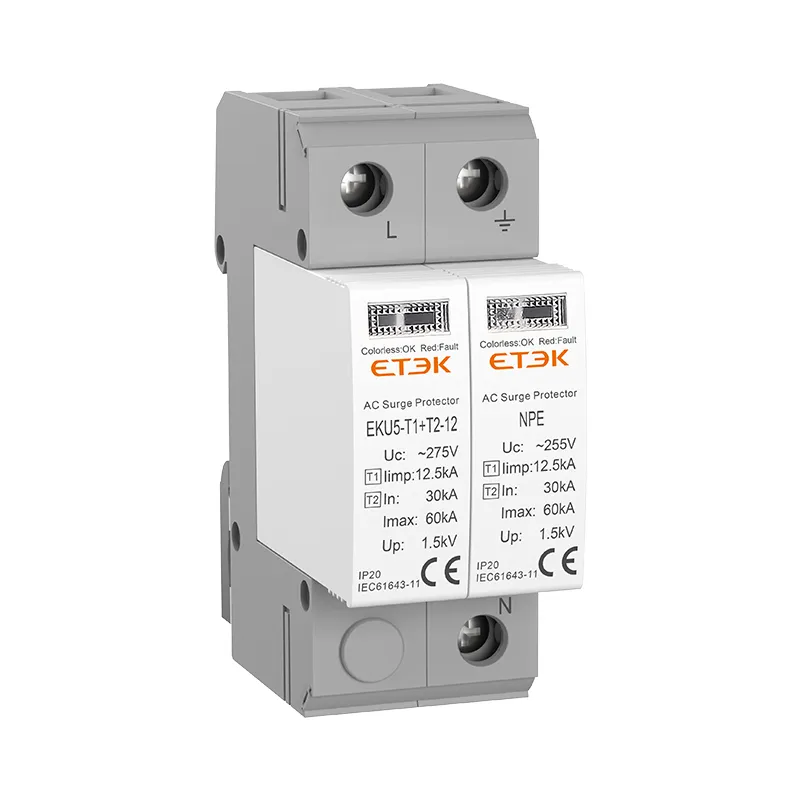

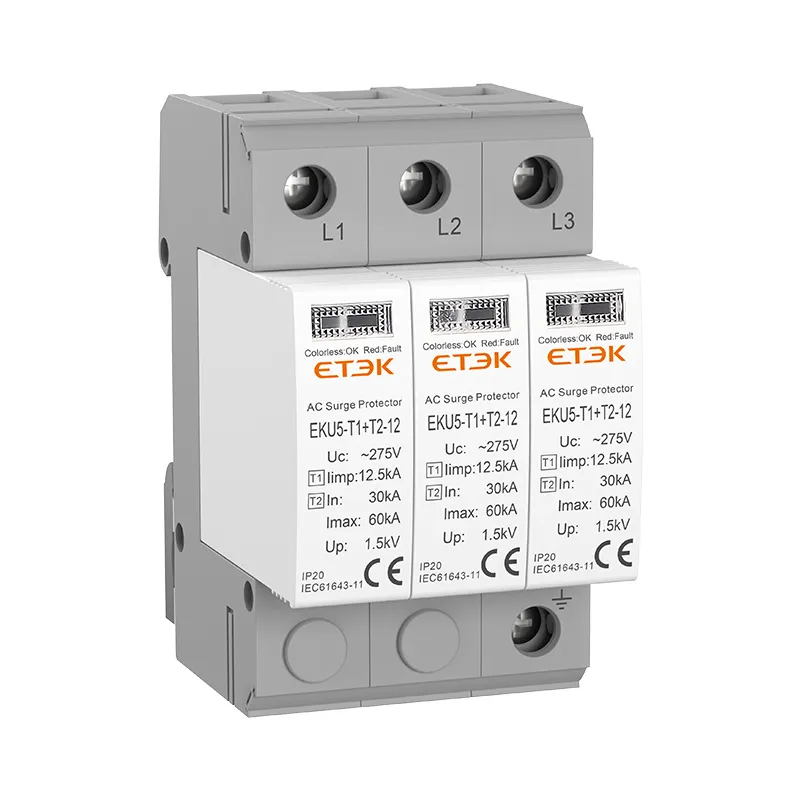

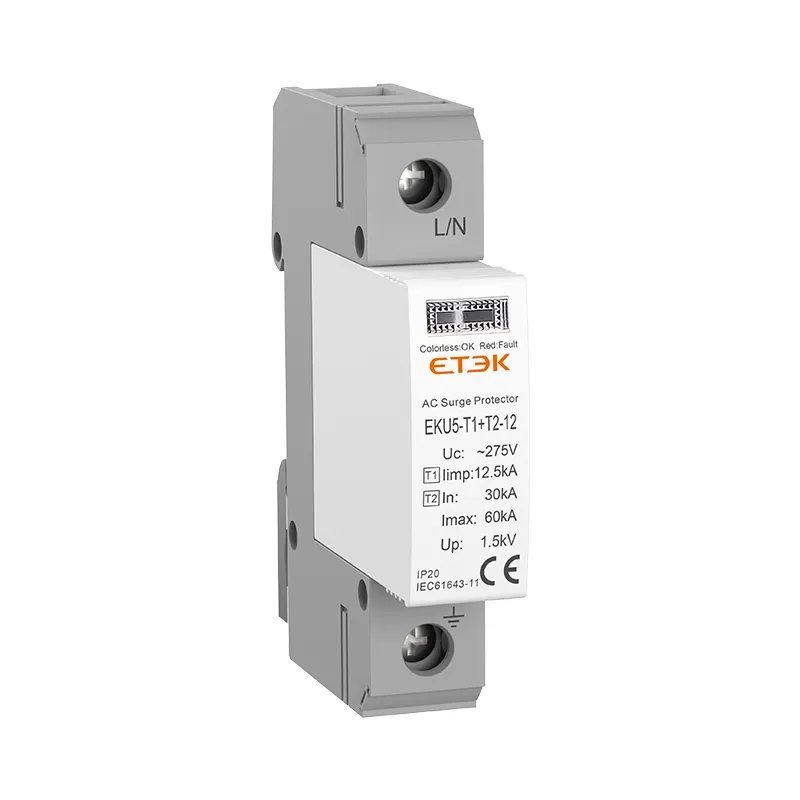

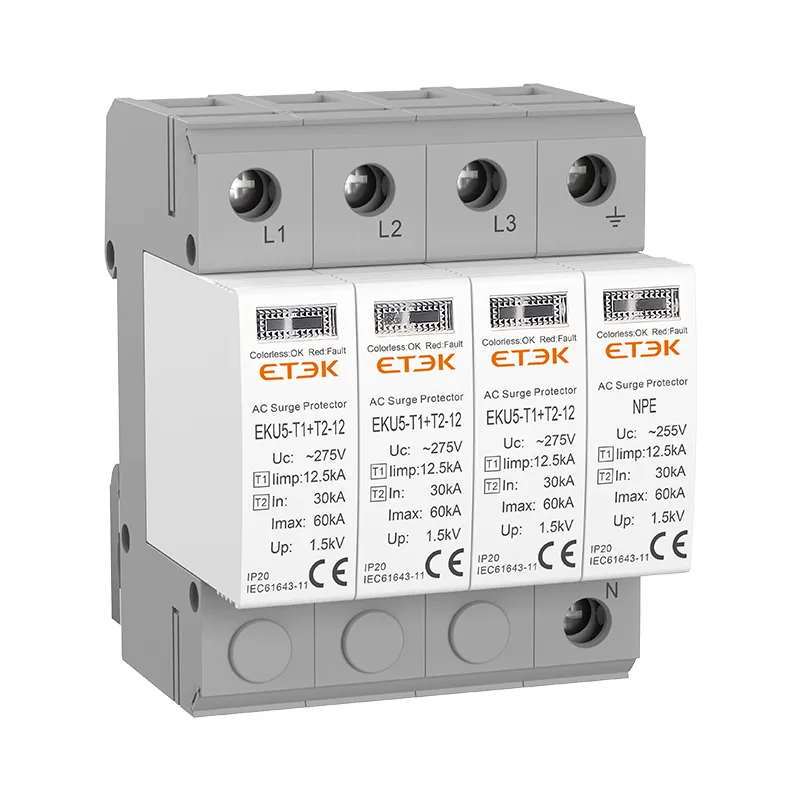

Überspannungsschutzgerät Typ 1+2, Nennstrom 12,5 kA, Klasse I+II

Die EKU5-T1+T2-12 ist eine Serie von Überspannungsschutzgeräten der Klassen I+II mit 12,5 kA Nennstrom, die zum Schutz vor indirekten und direkten Blitzeinschlägen geringer Intensität entwickelt wurden. Diese Überspannungsschutzgeräte sind mit hochenergetischen Metalloxidvaristoren ausgestattet, die eine kurze Ansprechzeit und Eigenschaften gewährleisten, die sowohl für den Schutz der Klasse I als auch der Klasse II geeignet sind.

● Norm: IEC/EN 61643-11
● Stoßstromfestigkeit: Iimp=bis zu 12,5 kA (10/350 µs), In=bis zu 30 kA (8/20 µs)
● IEC/EN-Kategorie: Klasse I+II / Typ 1+2
● Maximale Dauerbetriebsspannung: 150 V bis 385 V AC
● Gehäuse: Steckbares Design

Jetzt anfragen PDF

Produktübersicht

Die EKU5-T1+T2-12 ist eine Serie von Überspannungsschutzgeräten der Klassen I+II (12,5 kA) zum Schutz vor indirekten und direkten Blitzeinschlägen geringer Intensität. Diese Überspannungsschutzgeräte sind mit hochenergetischen Metalloxidvaristoren (MOV) ausgestattet, die eine kurze Ansprechzeit und Eigenschaften für den Schutz der Klassen I und II gewährleisten. Dank des modularen Aufbaus mit Steckverbindungen lassen sich Funktionsmodule einfach und schnell austauschen, falls der MOV aufgrund hoher Intensität oder häufiger Überspannungsspitzen seine Lebensdauer erreicht.

Technische Daten

Tabelle 1

Anzahl der Masten	1P	2P	3P	4P	1P+NPE	3P+NPE
Netzwerksysteme	TN-S,TN-C,TT(nur LN)	TN-S	TN-C	TN-S	TT,TN-S
Schutzmodus	L-PE, N-PE (nur TN-S), L-PEN, LN	L-PE,N-PE	L-Stift	L-PE, N-PE	LN,N-PE
Schutzelemente	Hochenergetischer MOV				Hochenergie-MOV und GDT

Tabelle 2

Maximale Dauerbetriebsspannung	Uc(LN)	150 V	275 V	320 V	385 V
Maximale Dauerbetriebsspannung	Uc(N-PE)	255 V
Impulsentladungsstrom (10/350μs)	schlaff	12,5 kA
Nennentladungsstrom (8/20μs)	In	30 kA
Maximaler Entladestrom (8/20μs)	Imax	60 kA
Spannungsschutzstufe (LN)/(N-PE)	Hoch	1,2 kV/1,5 kV	1,5 kV/1,5 kV	1,6 kV/1,5 kV	1,8 kV/1,5 kV
Spannungsschutzpegel 5 kA	Hoch	≤0,6 kV	≤1,0 kV	≤1,2 kV	≤1,3 kV
Reaktionszeit (LN)/(N-PE)	tA	≤25 ns/≤100 ns
Betriebstemperaturbereich	Tu	-40℃ bis +80℃
Max. Backup-Sicherung		160A gL/gG
Betriebszustand/Fehleranzeige		Grün/Rot (LN), Gelb (N-PE)
Querschnittsfläche (Min.)/(Max.)		4 mm²/35 mm²
Zur Montage auf		35-mm-DIN-Schiene
Beigefügtes Material		Thermoplast UL94-V0
Schutzgrad		IP20 (integriert)

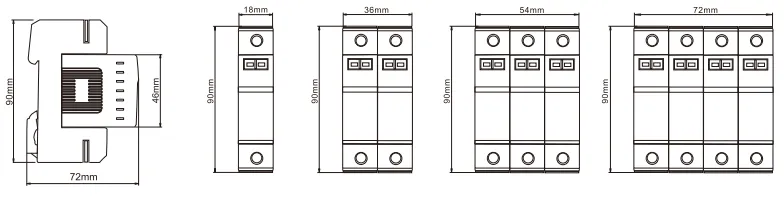

Abmessungen

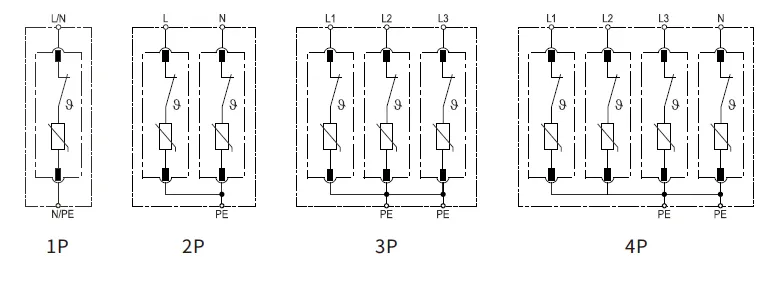

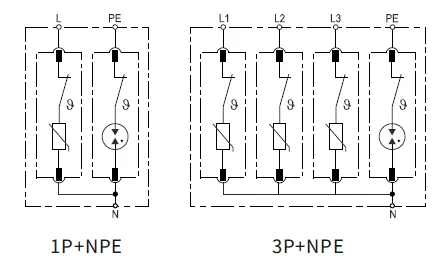

Grundlegender Schaltplan

Installationsgröße

Formular zur Produktauswahl

No. of Poles	Max. Continuous Operating AC Voltage
No. of Poles	150V	275V	320V	385V
1P	EKU5-T1+T2-12-1P150	EKU5-T1+T2-12-1P275	EKU5-T1+T2-12-1P320	EKU5-T1+T2-12-1P385
2P	EKU5-T1+T2-12-2P150	EKU5-T1+T2-12-2P275	EKU5-T1+T2-12-2P320	EKU5-T1+T2-12-2P385
3P	EKU5-T1+T2-12-3P150	EKU5-T1+T2-12-3P275	EKU5-T1+T2-12-3P320	EKU5-T1+T2-12-3P385
4P	EKU5-T1+T2-12-4P150	EKU5-T1+T2-12-4P275	EKU5-T1+T2-12-4P320	EKU5-T1+T2-12-4P385
1P+NPE	EKU5-T1+T2-12-1PN150	EKU5-T1+T2-12-1PN275	EKU5-T1+T2-12-1PN320	EKU5-T1+T2-12-1PN385
3P+NPE	EKU5-T1+T2-12-3PN150	EKU5-T1+T2-12-3PN275	EKU5-T1+T2-12-3PN320	EKU5-T1+T2-12-3PN385
With Remote Signaling
1P	EKU5-T1+T2-12-1P150S	EKU5-T1+T2-12-1P275S	EKU5-T1+T2-12-1P320S	EKU5-T1+T2-12-1P385S
2P	EKU5-T1+T2-12-2P150S	EKU5-T1+T2-12-2P275S	EKU5-T1+T2-12-2P320S	EKU5-T1+T2-12-2P385S
3P	EKU5-T1+T2-12-3P150S	EKU5-T1+T2-12-3P275S	EKU5-T1+T2-12-3P320S	EKU5-T1+T2-12-3P385S
4P	EKU5-T1+T2-12-4P150S	EKU5-T1+T2-12-4P275S	EKU5-T1+T2-12-4P320S	EKU5-T1+T2-12-4P385S
1P+NPE	EKU5-T1+T2-12-1PN150S	EKU5-T1+T2-12-1PN275S	EKU5-T1+T2-12-1PN320S	EKU5-T1+T2-12-1PN385S
3P+NPE	EKU5-T1+T2-12-3PN150S	EKU5-T1+T2-12-3PN275S	EKU5-T1+T2-12-3PN320S	EKU5-T1+T2-12-3PN385S
