Unterschied zwischen MCB und MCCB in elektrischen Systemen

Einführung:

Im Bereich der elektrischen Sicherheit sind Leitungsschutzschalter (LS-Schalter) und Kompaktleistungsschalter (MCCB) unerlässlich, um elektrische Stromkreise vor Überlastung oder Kurzschluss zu schützen. Obwohl sie ähnlich aussehen, sind sie für unterschiedliche Anwendungen konzipiert und weisen spezifische Merkmale auf, die auf die jeweiligen Anforderungen elektrischer Systeme zugeschnitten sind.

Was ist ein MCB (Miniatur-Leistungsschalter)?

Ein Leitungsschutzschalter (LS-Schalter) ist ein elektrischer Schalter, der den Stromkreis bei Störungen wie Überlastung und Kurzschluss in privaten oder gewerblichen Installationen automatisch abschaltet. Er schützt kleinere Verbraucher und wird typischerweise in Stromkreisen mit geringer Stromstärke eingesetzt.

Hauptmerkmale des MCB:

- Kompakte Größe

- Konzipiert für Anwendungen mit niedrigem Stromverbrauch (bis zu 100 Ampere)

- Bietet Schutz vor Überlastung und Kurzschluss

- Schnelle Reaktion auf Störungen

- Einfach zurückzusetzen, ohne dass ein Austausch erforderlich ist

- Geeignet für Wohn- und leichte Gewerbeanwendungen

Was ist ein MCCB (Molded Case Circuit Breaker)?

MCCB steht für Molded Case Circuit Breaker (Leistungsschalter in Formgepresster Gehäuse). Dabei handelt es sich um ein elektrisches Schutzgerät, das höhere Stromstärken verarbeiten kann und über einstellbare Auslösewerte verfügt. MCCBs werden sowohl in industriellen Umgebungen als auch in gewerblichen Anwendungen eingesetzt, in denen eine höhere Strombelastbarkeit erforderlich ist.

Hauptmerkmale von MCCB:

- Größer als MCBs

- Höhere Strombelastbarkeit (bis zu 2500 Ampere oder mehr)

- Einstellbare Auslöseeinstellungen für präzisen Schutz

- Bietet Schutz vor Überlastung, Kurzschluss und Erdschluss

- Geeignet für industrielle Anwendungen und Hochleistungsgeräte

- Kann als Hauptschalter für ein gesamtes System verwendet werden.

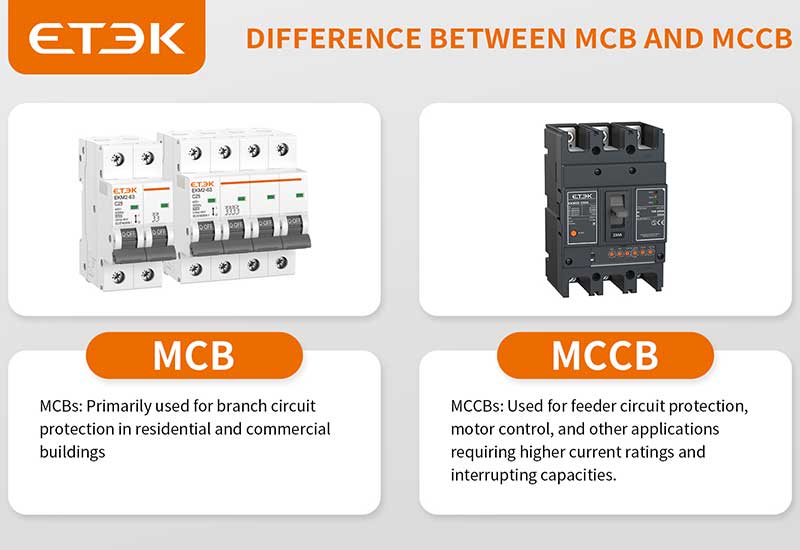

Unterschiede zwischen MCB und MCCB:

1. Nennstrom: Leitungsschutzschalter (LS-Schalter) werden typischerweise für Stromkreise mit niedrigeren Nennströmen eingesetzt, üblicherweise bis maximal 100 Ampere. Leistungsschalter (MCCBs) hingegen können deutlich höhere Ströme verarbeiten, oft bis zu 2500 Ampere oder mehr.

2. Abschaltvermögen: MCCBs haben ein höheres Abschaltvermögen, d. h. sie können im Vergleich zu MCBs größere Kurzschlussströme ohne Beschädigung bewältigen.

3. Größe und Bauweise: Leitungsschutzschalter (LS-Schalter) sind kleiner und kompakter als Motorschutzschalter (MCCBs) und eignen sich daher für Anwendungen mit begrenztem Platzangebot. Motorschutzschalter (MCCBs) sind größer und werden daher häufig in industriellen Umgebungen eingesetzt, wo der Platz eine geringere Rolle spielt.

4. Auslösecharakteristik: Während MCBs typischerweise eine feste Auslösecharakteristik aufweisen, bieten MCCBs einstellbare Auslöseeinstellungen, die eine größere Flexibilität beim Schutz vor elektrischen Fehlern ermöglichen.

5. Anwendung: MCBs werden üblicherweise in Wohngebäuden und kleineren Gewerbebetrieben eingesetzt, während MCCBs in gewerblichen und industriellen Umgebungen Verwendung finden, die die Handhabung höherer Leistungen und komplexerer Systeme erfordern.

6. Kosten: Aufgrund ihrer höheren Kapazität und der Einstellmöglichkeiten sind MCCBs teurer als MCBs.

Hier ist eine Tabelle, die die wichtigsten Unterschiede zusammenfasst:

Abschluss:

Die Wahl zwischen einem Leitungsschutzschalter (LS-Schalter) und einem Leistungsschalter mit Verteilerautomat (MCCB) hängt von den spezifischen Anforderungen der jeweiligen elektrischen Anlage ab. Für Anwendungen mit geringerer Stromstärke, wie z. B. in Wohnhäusern, ist ein LS-Schalter oft ausreichend. Bei größeren gewerblichen oder industriellen Anlagen mit höherem Lastbedarf ist jedoch ein MCCB aufgrund seiner höheren Strombelastbarkeit und der einstellbaren Auslöseparameter die geeignetere Wahl.

Bei der Produktauswahl ist es wichtig, auf renommierte Hersteller wie ETEK Electric zu achten, um Qualität und Zuverlässigkeit zu gewährleisten. Besuchen Sie um das gesamte Produktsortiment für umfassende Lösungen zu erkunden.
