Wie wählt man den richtigen Leitungsschutzschalter aus?

Was ist ein Miniatur-Leistungsschalter?

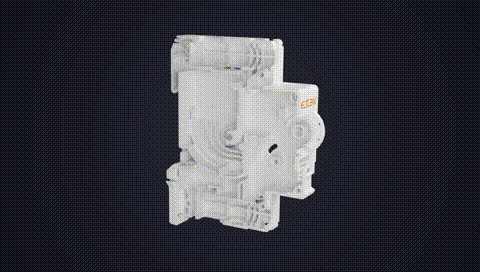

Beispiel für den internen Aufbau des Leistungsschalters EKM3-63

Der Miniatur-Leistungsschalter, auch bekannt als Mikro-Leistungsschalter (MCB), ist das am weitesten verbreitete Schutzgerät für die Stromversorgung von Gebäuden.

Es wird für den ein- und dreiphasigen Kurzschluss-, Überlast- und Überspannungsschutz unter 125 A verwendet, einschließlich einpoliger 1P-, zweipoliger 2P-, dreipoliger 3P- und vierpoliger 4P-Ausführungen.

Es kann auch für seltenes Schalten der Leitung unter normalen Umständen verwendet werden. Das Produkt sollte der Norm IEC 60898-1 oder IEC 60947-2 entsprechen.

Was bewirkt ein Miniatur-Leistungsschalter?

Leitungsschutzschalter (LS-Schalter) gewährleisten die elektrische Sicherheit in Wohnhäusern, Büros und anderen Gebäuden sowie in industriellen Anwendungen, indem sie elektrische Anlagen vor Überlastung und Kurzschlüssen schützen.

Sobald ein Fehler erkannt wird, schaltet der Leitungsschutzschalter den Stromkreis automatisch ab, um Schäden an den Leitungen zu verhindern und Brandgefahr zu vermeiden.

Welche Auslösemechanismen besitzt der Leitungsschutzschalter?

Um Zuverlässigkeit und Sicherheit für Personen und Anlagen zu gewährleisten, sind Leitungsschutzschalter (MCBs) mit zwei Auslösemechanismen ausgestattet:

1. der verzögerte thermische Auslösemechanismus zum Schutz vor Überlastung und

2. der magnetische Auslösemechanismus zum Schutz vor Kurzschlüssen.

Welche Vorteile bietet ein Miniatur-Leistungsschalter?

1. Die Nennkurzschlussausschaltleistung ist hoch, und einige Nennstromstärken können mehr als 10 kA erreichen.

2. Doppelte Verdrahtungsfunktion, ermöglicht den einfachen Anschluss von Standard-Sammelschienen und flexiblen Leitungen.

3. Kombinationsterminal mit Fingerberührungsschutz für höhere Sicherheit.

4. Es wird durch einen Energiespeichermechanismus betrieben, und die Kontakte werden schnell geschlossen, wodurch die negativen Auswirkungen der Geschwindigkeit der manuellen Betätigung des Griffs überwunden und die Lebensdauer des Produkts verbessert wird.

5. Es ist eine Vielzahl von Zubehörteilen erhältlich, und die modulare und flexible Kombination ermöglicht dem Benutzer eine sehr bequeme Installation.

6. Das Gehäuse und einige Funktionsteile bestehen aus hochflammhemmenden, hochtemperaturbeständigen und schlagfesten Materialien.

7. Der aktuelle Begrenzungskoeffizient ist hoch und das Preis-Leistungs-Verhältnis ist hervorragend.

Wie wählt man einen Miniatur-Leistungsschalter aus?

Im Hochbau werden Niederspannungs-Leistungsschalter hauptsächlich für Leitungsüberlastung, Kurzschluss, Überstrom, Spannungsverlust, Unterspannung, Erdung, Leckstrom, automatisches Umschalten von zwei Stromquellen sowie zum Schutz und Betrieb von Motoren bei seltenem Anlauf verwendet.

Zusätzlich zur Einhaltung grundlegender Prinzipien wie den Einsatzumgebungseigenschaften von Niederspannungs-Elektrogeräten.

Was ist der wichtigste Faktor bei der Auswahl eines MCB?

1. Nennspannung

Der Spannungswert des Leitungsschutzschalters im Betrieb und die Nennspannung des Leitungsschutzschalters dürfen nicht niedriger sein als die Nennspannung des Stromkreises.

2. Nennstrom

Der Bemessungsstrom ist der maximale Stromwert, den der Leistungsschalter aushält, ohne auszulösen.

Als Erstes sollten Sie die Gesamtstromstärke des Stromkreises ermitteln.

Dann sollten Sie den passenden Leitungsschutzschalter (MCB) auswählen.

Die Nennstromstärke der Leitungsschutzschalter (LS-Schalter) darf die Strombelastbarkeit des Kabels nicht überschreiten. Sie muss außerdem mindestens dem maximalen Strom entsprechen, den das System voraussichtlich führen kann.

Verwenden Sie keinen Leitungsschutzschalter (LS-Schalter), dessen Nennstrom unter dem Gesamtstrom des Stromkreises liegt. Andernfalls löst er unnötigerweise aus.

3. Auslösecharakteristika

Die Auslösecharakteristik definiert das Verhältnis zwischen Stromstärke und Auslösezeit. Sie wird anhand des momentanen Auslösebereichs unterschieden.

Welche Arten von Leistungsschaltern werden üblicherweise verwendet, abhängig von ihren Auslösecharakteristika?

Gängige Leitungsschutzschalter werden im Allgemeinen in drei Kennlinien unterteilt: B, C und D. Der Auslösepegel sollte entsprechend der zu schützenden Last bestimmt werden.

1. B-Kurve

Konzipiert für den Kabelschutz, eignet es sich für ohmsche Lasten wie elektrische Heizungen, Warmwasserbereiter und Öfen sowie für lange Kabelstrecken (Fehlerschleifenimpedanz).

2. C-Kurve

Konzipiert für industrielle und gewerbliche Stromkreise, eignet es sich zum Schutz von Verteilerleitungen, Beleuchtungsleitungen und Motorstromkreisen mit hohen Anschlussströmen.

3. D-Kurve

Speziell für schwere Industrieanlagen entwickelt, geeignet zum Schutz von Geräten mit hohem Einschaltstrom, wie z. B. Transformatoren, Magnetventile usw.

4. Bruchlast

Die Nennkurzschlussausschaltleistung des Leitungsschutzschalters ist größer oder gleich dem maximalen Kurzschlussstrom, der in der Leitung auftreten kann.

Hohe Ströme oberhalb der Abschaltleistung können den Leitungsschutzschalter beschädigen.

5. Anzahl der Pole

Ermitteln Sie die Polzahl des Leitungsschutzschalters entsprechend der Anzahl der zu schützenden Leitungen.

Beispielsweise ist der Strom in Privathaushalten einphasig, und die Leitung besteht aus einem Neutralleiter und einem Außenleiter.

Wenn beide Leitungen Schutz benötigen, wird der zweipolige Leitungsschutzschalter ausgewählt; wenn die Neutralleitung keinen Schutz benötigt, wird der einpolige Leitungsschutzschalter ausgewählt.

Abschluss

Ein Leitungsschutzschalter ist ein Gerät, das den Stromfluss unterbricht. Er funktioniert, indem er Überstrom im elektrischen System erkennt und die Verbindung unterbricht, um Schäden an den Geräten oder Brände zu verhindern.
