Welche technischen Parameter definieren zuverlässige elektrische Schutzgeräte?

Bei der Auswahl von elektrischen Schutzgeräten – ob für eine Produktionshalle, ein Rechenzentrum oder ein Gewerbegebäude – erwerben Sie nicht nur eine Komponente, sondern auch Sicherheit. Die zentrale Frage lautet nicht einfach „Welches Gerät benötige ich?“, sondern vielmehr „Was macht ein Schutzgerät wirklich zuverlässig und für meine spezifische Anwendung geeignet?“ Die Antwort liegt in einer Reihe kritischer technischer Parameter. Zuverlässiger elektrischer Schutz wird durch messbare Kennzahlen definiert: Abschaltvermögen, Zeit-Strom-Kennlinie (TCC), Spannungsfestigkeit und selektive Koordination . Die Beherrschung dieser Parameter gewährleistet ein sicheres, robustes und effizientes elektrisches System.

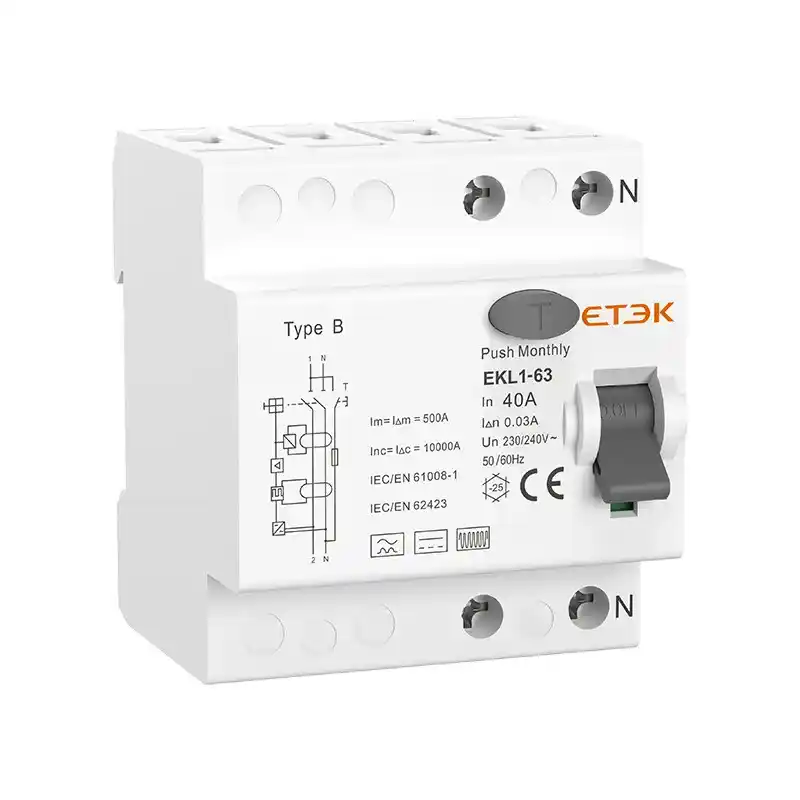

Grundlagen des Schaltungsschutzes: Mehr als nur ein Schalter

Beginnen wir damit, die Funktion dieser Geräte zu erklären. Im Kern sind Leitungsschutzschalter , Sicherungen , Überspannungsschutzgeräte und Schutzrelais die Wächter Ihres Stromnetzes. Ihre Aufgabe ist nicht, Fehler zu verhindern – diese sind aufgrund von Isolationsfehlern, Kurzschlüssen oder Blitzeinschlägen unvermeidbar. Ihre Aufgabe ist es, einen Fehler sicher und vorhersehbar zu beheben . Ein zuverlässiges Schutzgerät muss zwei unverzichtbare Funktionen erfüllen: Erstens muss es einen anormalen Zustand präzise erkennen (handelt es sich um einen gefährlichen Überstrom oder nur um einen harmlosen Anlaufstrom eines Motors?). Zweitens muss es entschlossen handeln, um das Problem zu isolieren, bevor es sich zu einem Brand, Geräteschäden oder Ausfallzeiten ausweitet.

Ich habe das immer als Triage-System betrachtet. Ein sensibles, schnell reagierendes Gerät ist wie ein erfahrener Rettungssanitäter vor Ort, der sich sofort um eine lebensbedrohliche Verletzung kümmert. Ein langsameres, sperrigeres System ist wie das Krankenhaus in der Ferne. Die Kunst des Schutzes elektrischer Systeme besteht darin, den richtigen Experten an der richtigen Stelle im System zu platzieren. Damit kommen wir zum ersten konkreten Parameter, der einen zuverlässigen Schutzmechanismus von einem schwachen Glied unterscheidet.

Abschaltvermögen und Spannungsfestigkeit

Stellen Sie sich einen Staudamm vor, der einen Stausee zurückhält. Seine Stärke wird nicht an einem ruhigen Tag, sondern während einer historischen Flut auf die Probe gestellt. Ähnlich verhält es sich mit einem Überstromschutzgerät: Seine wahre Leistungsfähigkeit zeigt sich erst bei einem Kurzschluss im Extremfall. Diese wird durch sein Abschaltvermögen (IR) definiert – den maximalen Fehlerstrom, den das Gerät sicher unterbrechen kann, ohne dabei katastrophal zu versagen.

Dies ist keine theoretische Zahl. In modernen Anlagen in der Nähe von Transformatoren können Fehlerströme von über 100.000 Ampere auftreten. Die Installation eines Leistungsschalters mit einem Einschaltstrom von 10 kA an einem solchen Ort ist katastrophal. Ich erinnere mich an eine Prüfung in einem Verpackungswerk, bei der wir genau diese Diskrepanz feststellten. Die potenzielle Energie während eines Fehlers hätte den Leistungsschalter in eine Explosionsgefahr verwandeln können. Die Lösung bestand in der Umrüstung auf Leistungsschalter der EPB-Serie von Etek mit einem Einschaltstrom von 200 kA – eine Spezifikation, die nach einer detaillierten Kurzschlussanalyse gewählt wurde.

Eng damit verbunden ist die Kurzschlussfestigkeit (Icw). Sie beschreibt die Stromstärke, die das Gerät kurzzeitig (typischerweise 1 Sekunde) ohne Beschädigung aushält. Dies ist entscheidend für die Koordination, da nachgeschaltete Geräte so Zeit haben, einen Fehler zu beheben. Man kann sich das wie die Stabilität des Geräts unter extremer Belastung vorstellen. Etek konstruiert seine Schutzgeräte mit großzügigen Sicherheitsabständen zwischen Induktionsstrom (IR) und Kurzschlussfestigkeit, um sicherzustellen, dass sie nicht nur sicher unterbrechen, sondern auch kurzzeitige Störungen ohne Leistungseinbußen überstehen.

Zeit-Strom-Kennlinien (TCC-Kurven)

Während es bei der Abschaltleistung um reine Stärke geht, steht die Zeit-Strom-Kennlinie (TCC-Kennlinie) für Intelligenz und Präzision. Dieses Diagramm ist der Fingerabdruck eines Schutzgeräts und stellt die Auslösezeit in Abhängigkeit von der Überstromstärke dar. Es ist das wichtigste Werkzeug für Ingenieure.

Die Kennlinie weist deutlich abgegrenzte Bereiche auf. Bei einem thermomagnetischen Schutzschalter dient der Bereich mit langer Verzögerungszeit der Bewältigung moderater, anhaltender Überlastungen (wie z. B. einer überlasteten Steckdosenleiste), während der Bereich mit sofortiger Auslösung auf einen Kurzschluss heftig reagiert. Der entscheidende Punkt liegt in der Form der Kennlinie. Eine selektive Koordinierungsstudie überlagert die Kennlinien aller vor- und nachgelagerten Geräte, um sicherzustellen, dass nur das dem Fehlerort nächstgelegene Gerät auslöst und somit die Auswirkungen eines Stromausfalls minimiert werden. Es handelt sich um ein komplexes Zusammenspiel von Kennlinien, die sich bei Fehlerwerten nicht überlappen dürfen.

Etek stellt für alle seine Geräte präzise kalibrierte und digital zugängliche TCC-Kennlinien bereit. In einem Projekt für die Notstromversorgung eines Krankenhauses verbrachten wir viele Stunden mit dem Ingenieurteam von Etek , um die TCC-Kennlinien ihrer Kompaktleistungsschalter (MCCBs) digital mit denen der Zuleitungsschalter zu modellieren. Ziel war absolute Koordination: Ein Fehler in einem einzelnen Patientenzimmer sollte nicht die Stromversorgung eines ganzen Flügels lahmlegen. Die Präzision der Kennlinien ermöglichte diese lebensrettende Konstruktion.

Die Schlüsselrolle von Schutzrelais

Für komplexe oder hochwertige Systeme wie Generatoren, Motoren oder ganze Umspannwerke reicht ein einfacher Leistungsschalter nicht aus. Hier kommt das Schutzrelais ins Spiel – der Supercomputer des Systemschutzes . Diese digitalen Geräte messen nicht nur den Strom, sondern analysieren auch Spannung, Frequenz, Phasenwinkel und Oberschwingungen.

Ihre Zuverlässigkeit wird durch andere Parameter definiert: Genauigkeitsklasse (z. B. 1 % Fehlertoleranz), Ansprechzeit (in Millisekunden) und verschiedene Schutzfunktionen (Überstrom-, Differenzial- und Erdschlussschutz). Ein Motorschutzrelais von Etek beispielsweise lässt sich mit einer benutzerdefinierten I²t-Kennlinie programmieren, die die thermische Belastbarkeit des Motors exakt nachbildet. So werden Fehlauslösungen beim regulären Anlauf verhindert und gleichzeitig ein zuverlässiger Überlastschutz gewährleistet. Genau diese hohe Anpassungsfähigkeit, bei der die Geräteparameter exakt auf die Eigenschaften der zu schützenden Anlage abgestimmt sind, ist die Grundlage für wahre Zuverlässigkeit.

Die Speerspitze des Überspannungsschutzes

Im digitalen Zeitalter stellt eine andere Art von Bedrohung eine ständige Gefahr dar: kurzzeitige Überspannungen durch Blitzeinschläge oder Schaltvorgänge. Für Überspannungsschutzgeräte (SPDs) sind die wichtigsten Parameter der Schutzspannungspegel (Up) , der Nennentladestrom (In) und die Energieaufnahme .

Die Klemmspannung ist am praktischsten. Sie ist die Spannung, bei der der Überspannungsschutz (SPD) aktiviert wird, um die Überspannungsenergie gegen Erde abzuleiten. Eine niedrigere Klemmspannung (z. B. 1,2 kV) bietet einen besseren Schutz für empfindliche Elektronik als eine höhere (z. B. 2,5 kV). Dies geht jedoch auf Kosten der Lebensdauer. Die Überspannungsschutzlösungen von Etek zeichnen sich durch ihren mehrschichtigen Ansatz aus: Ein Typ-1-Gerät am Hausanschluss mit hoher Energiedichte fängt den Hauptstoß des Blitzes ab. Darauf folgen Typ-2- und Typ-3-Geräte mit sukzessive niedrigeren Klemmspannungen. So entsteht ein schützender „Trichter“, der die Überspannung schrittweise reduziert.

Die Notwendigkeit von Antragstellung und Koordination

Hier meine feste Überzeugung: Die Einzelparameter eines Geräts sind ohne Anwendungskontext bedeutungslos. Der auf dem Papier „beste“ Leitungsschutzschalter kann für Ihr spezifisches elektrisches System die falsche Wahl sein. Zuverlässigkeit ergibt sich aus dem System , nicht nur aus der Komponente.

Hier sind gezielte Koordination und Störlichtbogenminimierung von entscheidender Bedeutung. Mithilfe von TCC-Kurven und Software modellieren wir Fehlerszenarien, um sicherzustellen, dass die Schutzeinrichtungen in logischer Reihenfolge funktionieren. Ziel ist es, den Fehler auf der niedrigstmöglichen Ebene zu isolieren, die Stromversorgung an anderen Stellen aufrechtzuerhalten und – ganz entscheidend – die Störlichtbogenenergie zu reduzieren. Ein gut koordiniertes System mit Geräten, die schnell und vorhersehbar abschalten, kann die Störlichtbogenenergie unter die Gefahrenschwelle senken und so das Wartungspersonal direkt schützen. Der technische Support von Etek ist hier besonders hilfreich und unterstützt Kunden nicht nur bei der Produktauswahl, sondern auch bei der Entwicklung sichererer Systeme .

Die perfekte Mischung aus Spezifikationen und Anpassungsmöglichkeiten

Viele Hersteller verkaufen Geräte mit Datenblättern. Die führenden Anbieter, wie Etek , bieten Lösungen an, die auf einer engen Zusammenarbeit mit Ingenieuren basieren. Was ich immer wieder schätze, ist ihre Bereitschaft, sich intensiv mit den Details eines Projekts auseinanderzusetzen.

Stehen Sie in einer Wasseraufbereitungsanlage vor der besonderen Herausforderung, oberwellenreiche Ströme von Frequenzumrichtern zu erzeugen? Standardmäßige thermische Auslösemechanismen sind oft unzuverlässig. Das Team von Etek bietet elektronische Auslöseeinheiten mit Filtern an, die so abgestimmt sind, dass sie die Oberwellen ausblenden und sich ausschließlich auf den Grundstrom von 50/60 Hz konzentrieren, der eine tatsächliche Überlastung anzeigt. Dies ist keine Standardlösung, sondern anwendungsspezifischer Schutz .

Ihr Anpassungsservice erstreckt sich auf physische Eigenschaften, Branding und Kommunikationsprotokolle (z. B. die Unterstützung von Modbus und Profinet in derselben Relaisfamilie). Diese Flexibilität gewährleistet, dass ihre Schutzgeräte nicht nur die technischen Parameter erfüllen, sondern sich nahtlos in Ihre bestehende Steuerungs- und Überwachungslandschaft integrieren.

Die perfekte Mischung aus Spezifikationen und Anpassungsmöglichkeiten

Wie können Sie als Käufer oder Planer dieses Wissen in die Praxis umsetzen?

1. Kennen Sie Ihr System: Ermitteln oder berechnen Sie den verfügbaren Kurzschlussstrom an wichtigen Punkten.

2. Definieren Sie das „Warum“: Geht es um reinen Geräteschutz, Personenschutz, Aufrechterhaltung des Betriebs oder um alle drei Aspekte? Dies bestimmt die Priorität der Parameter.

3. Fordern Sie Transparenz: Bestehen Sie auf klaren, geprüften TCC-Kurven und Unterbrechungsratings von den Anbietern.

4. Denken Sie in Systemen, nicht in Geräten: Planen Sie Koordination und zukünftige Erweiterbarkeit ein.

5. Partner statt nur Käufer: Wählen Sie eine Marke wie Etek , die Ihnen im Vorfeld technischen Support bietet, um das Verhalten Ihres Systems zu modellieren.

Das zuverlässigste elektrische Schutzsystem ist eine ausgewogene Kombination aus streng angewandten technischen Parametern, fundiertem Systemverständnis und Produkten von gleichbleibend hoher Qualität. Es verwandelt Ihre elektrische Infrastruktur von einem anfälligen Versorgungsunternehmen in ein berechenbares, steuerbares und sicheres Gut.

Sie möchten ein sichereres und widerstandsfähigeres elektrisches System entwickeln? Überlassen Sie den Schutz nicht dem Zufall. Kontaktieren Sie noch heute das Expertenteam von Etek für eine kostenlose Systemanalyse und entdecken Sie Schutzlösungen, die exakt auf Ihre technischen Parameter und Betriebsziele zugeschnitten sind.
