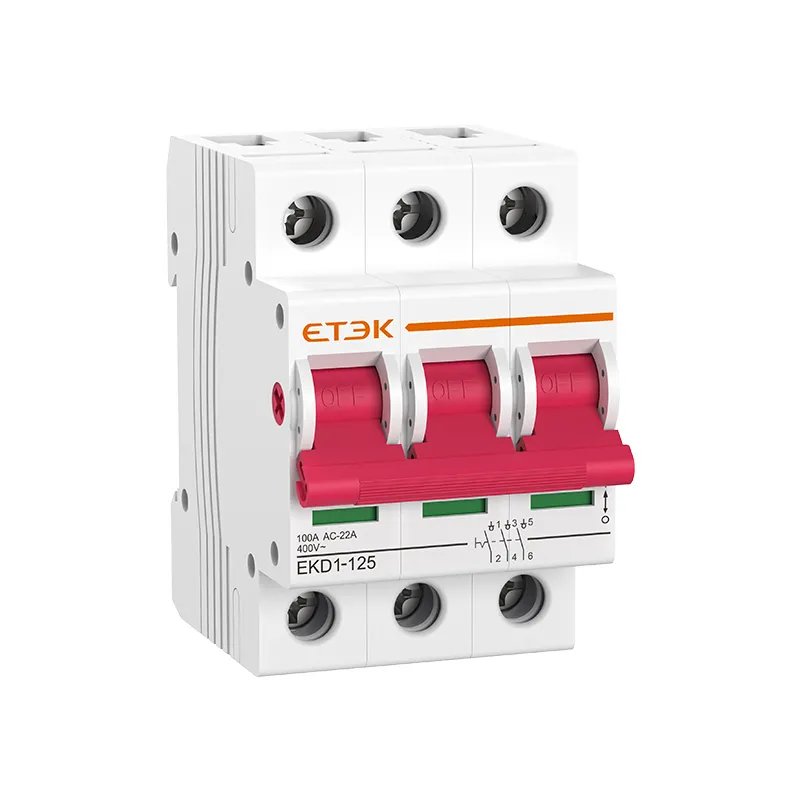

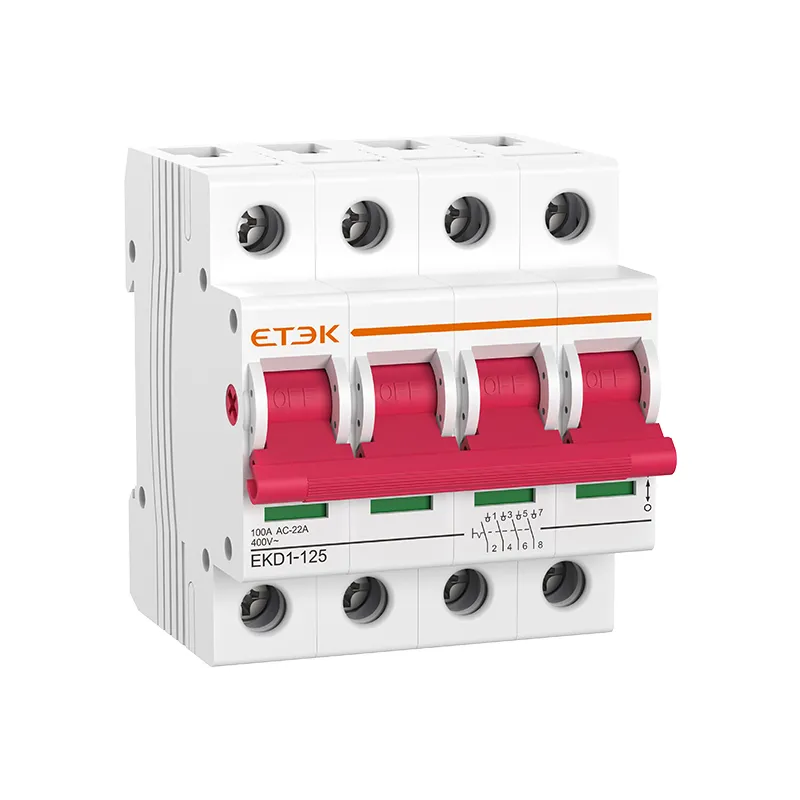

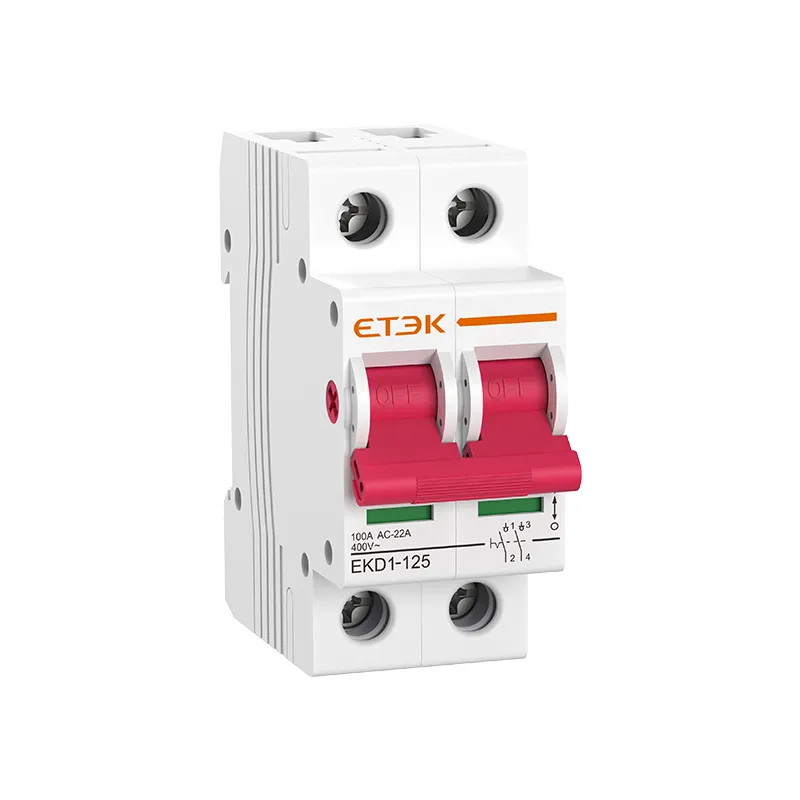

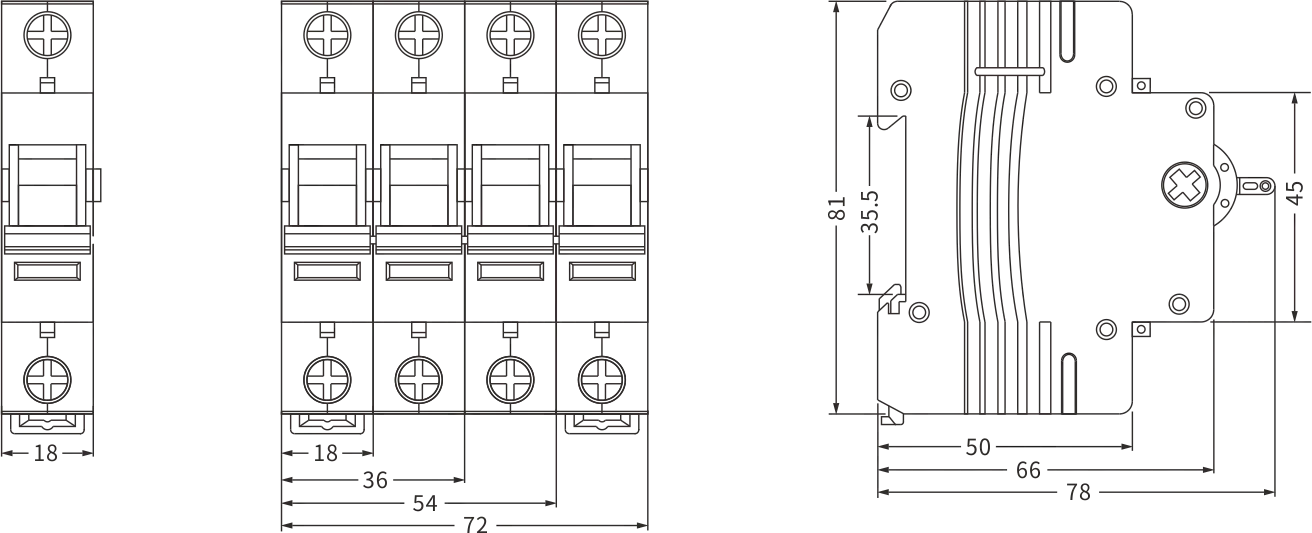

Der Trennschalter EKD1-125 ist geeignet für AC 50 Hz oder 60 Hz, Nennstrom 125 A, Nennbetriebsspannung 230 V und 400 V oder darunter in der Stromverteilung; Es wird hauptsächlich als Hauptschalter von elektrischen Endgeräten verwendet und steuert auch verschiedene Arten von Elektromotoren, kleinen Elektrogeräten und Beleuchtungsplätzen; Seine mechanische Lebensdauer beträgt 10.000 Mal, wovon die elektrische Lebensdauer 4.000 Mal beträgt.
Standard | IEC/EN60947-3 |
Nennstrom Ein | 16,20,32,40,50,63,80,100,125A |
Stangen | 1P,2P,3P,4P |
Nennspannung Ue | 240/415V |
Nennfrequenz | 50/60Hz |
Nutzungskategorie | AC-22A |
Kurzzeitstromfestigkeit Icw | 12Dh, t=1s |
Bemessungs-Kurzschlusseinschaltvermögen Icm | 20le, t=0,1s |
Bewertetes Einschalt- und Ausschaltvermögen | 3Ie,1,05Ue, cosφ=0,65 |
Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4.000 V |
Dielektrische Prüfspannung bei ind.Freq. für 1min | 2 kV |
Bemessungsisolationsspannung Ui | 690V |
Elektrisches Leben | 2.000 Zyklen |
Mechanische Lebensdauer | 10.000 Zyklen |
Kontaktstellungsanzeige | Ja |
Schutzgrad | IP20 |
Umgebungstemperatur (mit Tagesdurchschnitt ≤35℃) | -5℃~+40℃, Max.95% Luftfeuchtigkeit |
Terminal-Verbindungstyp | Kabel/Stiftsammelschiene |
max. Anschlussgröße für Kabel | 50 mm 2 |
max. Anzugsmoment | 3,5Nm |
Installation | Montage auf 35 mm DIN-Schiene |
Verbindung | Von oben und unten |
EKD1-125 Trennschalter | ||
Stangen | Nennstrom (A) | Referenznummer. |
1 P | 16A | EKD1-125-1-016 |
20A | EKD1-125-1-020 | |
32A | EKD1-125-1-032 | |
40A | EKD1-125-1-040 | |
50A | EKD1-125-1-050 | |
63A | EKD1-125-1-063 | |
80A | EKD1-125-1-080 | |
100A | EKD1-125-1-100 | |
125A | EKD1-125-1-125 | |
2P | 16A | EKD1-125-2-016 |
20A | EKD1-125-2-020 | |
32A | EKD1-125-2-032 | |
40A | EKD1-125-2-040 | |
50A | EKD1-125-2-050 | |
63A | EKD1-125-2-063 | |
80A | EKD1-125-2-080 | |
100A | EKD1-125-2-100 | |
125A | EKD1-125-2-125 | |
3P | 16A | EKD1-125-3-016 |
20A | EKD1-125-3-020 | |
32A | EKD1-125-3-032 | |
40A | EKD1-125-3-040 | |
50A | EKD1-125-3-050 | |
63A | EKD1-125-3-063 | |
80A | EKD1-125-3-080 | |
100A | EKD1-125-3-100 | |
125A | EKD1-125-3-125 | |
4P | 16A | EKD1-125-4-016 |
20A | EKD1-125-4-020 | |
32A | EKD1-125-4-032 | |
40A | EKD1-125-4-040 | |
50A | EKD1-125-4-050 | |
63A | EKD1-125-4-063 | |
80A | EKD1-125-4-080 | |
100A | EKD1-125-4-100 | |
125A | EKD1-125-4-125 |
