● Norm: IEC60898-1
● Schutz: Überstrom- und Kurzschlussschutz
● Auslöseart: Thermomagnetisch
● Nennstrom: 6~40 A
● Nennspannung: 230/400 V ~ 240/415 V
● Polzahl: 1P+N
● Bemessungskurzschlussausschaltvermögen: 6 kA
● Auslösekurve: B, C
● Umgebungslufttemperatur: -25...+40 °C
● Verbindung: Von oben und unten
● Zertifikate: CE, CB

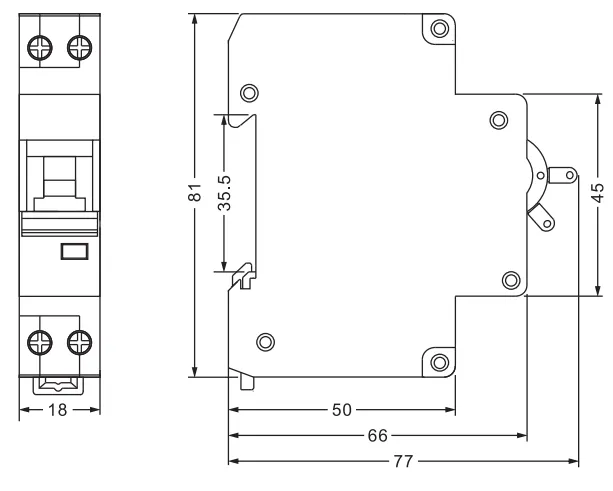

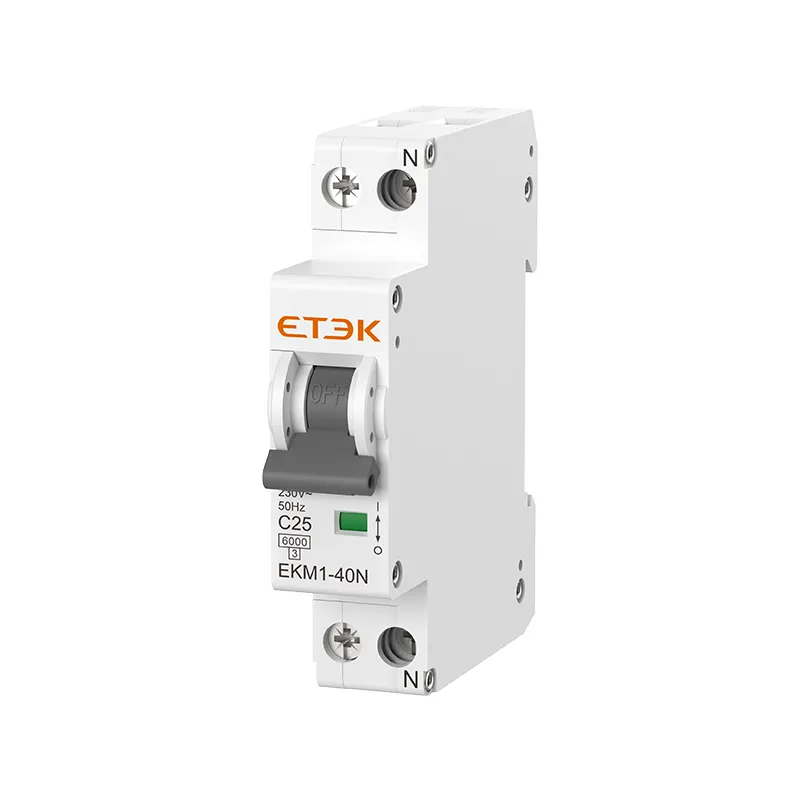

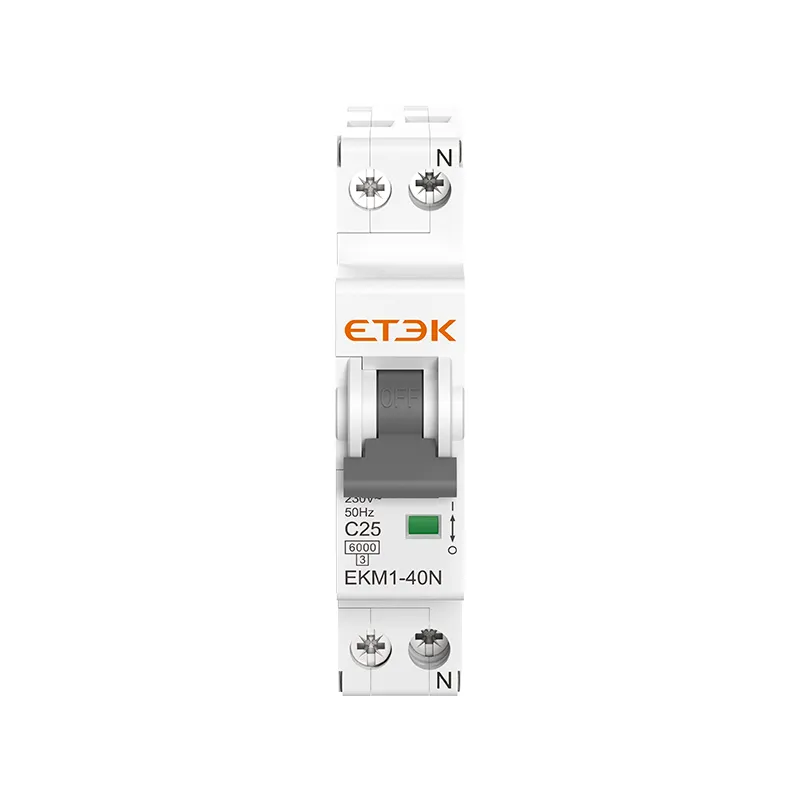

Der Miniatur-Leistungsschalter (LS-Schalter) EKM1-40N DPN ist ein kompaktes und effizientes Schutzgerät für Niederspannungsanlagen. Er funktioniert nach dem gleichen Prinzip wie ein Standard-Leistungsschalter: Er unterbricht den Stromfluss im Stromkreis bei einem Fehler, wie z. B. einer Überlastung oder einem Kurzschluss.
Das Funktionsprinzip eines DPN-Leitungsschutzschalters (MCB) beruht auf einem Bimetallstreifen und einer elektromagnetischen Spule. Bei Überlastung erhitzt sich der Bimetallstreifen und verbiegt sich, wodurch der Schutzschalter auslöst. Im Falle eines Kurzschlusses erzeugt die elektromagnetische Spule ein starkes Magnetfeld, das den Schutzschalter ebenfalls schnell auslöst.
Kompakte Größe: DPN-Leitungsschutzschalter sind kleiner als herkömmliche Leitungsschutzschalter und eignen sich daher für Anwendungen mit begrenztem Platzangebot.
Schnelleres Auslösen: DPN-Leitungsschutzschalter können im Fehlerfall schneller auslösen und bieten so einen besseren Schutz für elektrische Geräte und Systeme.
Installationsfreundlichkeit: DPN-Leitungsschutzschalter sind in der Regel einfacher zu installieren und auszutauschen als herkömmliche Leitungsschutzschalter, da sie oft über Steck- oder DIN-Schienen-Montageoptionen verfügen.
Einpoliger Schutz + Neutralleiter (SPN): DPN-Leitungsschutzschalter bieten Schutz sowohl für den stromführenden (Phasen-) als auch für den Neutralleiter in einem Stromkreis und bieten somit eine höhere Sicherheit im Vergleich zu einpoligen Leitungsschutzschaltern.
Typische Anwendungsfälle für DPN-Leitungsschutzschalter (LS-Schalter) sind Wohngebäude, Gewerbebetriebe und Industrieanlagen, in denen Schutz vor Überstrom, Kurzschluss und anderen elektrischen Fehlern erforderlich ist. Sie werden häufig in Kombination mit anderen Schutzeinrichtungen wie Sicherungen oder Fehlerstrom-Schutzschaltern (FI-Schaltern) eingesetzt, um einen umfassenden Schutz für elektrische Systeme zu gewährleisten.
| Standard | IEC/EN60898-1 |
| Schutz | Überstrom und Kurzschluss |
| Reiseart | thermomagnetisch |
| Nennstrom in | 6,10,16,20,25,32,40A |
| Polen | 1P+N |
| Bemessungsspannung Ue | 230/240 V |
| Isolationsspannung Ui | 500 V |
| Nennfrequenz | 50/60 Hz |
| Nennbremskraft | 6.000 A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV |
| Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll |
| thermomagnetische Auslösecharakteristik | B: (3-5) x Zoll, C: (5-10) x Zoll |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktpositionsanzeiger | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur (mit einem Tagesdurchschnitt von ≤35℃) | -5℃~+40℃, max. 95 % relative Luftfeuchtigkeit |
| Anschlussart | Kabel-/Stift-Sammelschiene |
| Maximale Anschlussgröße für Kabel | 10 mm 2 |
| Maximales Anzugsdrehmoment | 1,5 Nm |
| Montage | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben und unten |
| EKM1-40N 1P+N 6KA Circuit Breaker | |||
| Poles | Rated Current (A) | B Curve | C Curve |
| 1P+N | 6A | EKM1-40N-1B06 | EKM1-40N-1C06 |
| 10A | EKM1-40N-1B10 | EKM1-40N-1C10 | |
| 16A | EKM1-40N-1B16 | EKM1-40N-1C16 | |
| 20A | EKM1-40N-1B20 | EKM1-40N-1C20 | |
| 25A | EKM1-40N-1B25 | EKM1-40N-1C25 | |
| 32A | EKM1-40N-1B32 | EKM1-40N-1C32 | |
| 40A | EKM1-40N-1B40 | EKM1-40N-1C40 | |
