AC-Überspannungsschutzgerät Typ 2 – Imax 40 kA, 275 V

Der EKU7-T2-40 ist ein modulares Überspannungsschutzgerät des Typs 2 für Niederspannungs-Wechselstromverteilungssysteme. Er dient dazu, das Risiko von Schäden an elektrischen und elektronischen Geräten durch transiente Überspannungen infolge indirekter Blitzeinschläge, Schaltvorgänge und anderer elektrischer Störungen zu reduzieren.

Die gemäß IEC/EN 61643-11 entwickelte Serie EKU7-T2-40 zeichnet sich durch einen maximalen Entladestrom von 40 kA und einen Nennentladestrom von 20 kA bei 8/20 µs-Wellenform aus. Das Gerät verfügt über eine maximale Dauerbetriebsspannung von 275 V AC zwischen LN und 255 V AC zwischen N-PE bei einem Überspannungsschutz von 1,5 kV.

Die Serie ist in den Ausführungen 1P+NPE, 2P, 3P+NPE und 4P für unterschiedliche Anforderungen der ein- und dreiphasigen Stromverteilung erhältlich. Die Ausführungen 1P+NPE und 3P+NPE eignen sich für TT- und TN-S-Systeme, während die Ausführungen 2P und 4P für TN-S-Systeme geeignet sind.

EKU7-T2-40 verwendet hochenergetische MOV-Schutzelemente. Die Ausführungen 1P+NPE und 3P+NPE kombinieren MOV- und GDT-Technologie zum Schutz vor LN- und N-PE-Kühlkörpern. Die Ausführungen 2P und 4P verwenden hochenergetische MOV-Elemente zum Schutz vor L-PE- und N-PE-Kühlkörpern.

Das Produkt ist für die Montage auf 35-mm-DIN-Schienen ausgelegt und eignet sich für den Einbau in Verteilerkästen, Schaltschränken, Industrieanlagen, Gewerbegebäuden und anderen Niederspannungs-Wechselstromsystemen. Eine grüne/rote Statusanzeige ermöglicht die schnelle Überprüfung des Betriebszustands. Für zentrale Überwachungsanwendungen sind Modelle mit Fernsignalisierung erhältlich.

Hauptmerkmale

• Maximale Dauerbetriebsspannung LN: 275 V AC

• Maximale Dauerbetriebsspannung N-PE: 255 V AC

• Spannungsschutzpegel bis: 1,5 kV

• Spannungsschutzpegel bei 5 kA: 1,0 kV

• Verfügbar in den Konfigurationen 1P+NPE, 2P, 3P+NPE und 4P

• Geeignet für TN-S- und TT-Systeme, je nach Modell

• Hochenergetische MOV-Schutztechnologie

• MOV- und GDT-Schutzdesign für 1P+NPE- und 3P+NPE-Modelle

• Grüne/rote optische Betriebs- und Störungsanzeige

• Optionale Fernsignalisierungsfunktion

• Montage auf 35-mm-DIN-Schiene gemäß EN 60715

• Thermoplastisches Gehäusematerial, UL94-V0

• Schutzart IP20 für Einbau

• Betriebstemperaturbereich: -40 °C bis +80 °C

• Maximale Backup-Sicherung: 125 A gL/gG

Produktvorteile

• Schützt elektrische und elektronische Geräte vor kurzzeitigen Überspannungen.

• Geeignet für einphasige und dreiphasige Wechselstromverteilungssysteme.

• Mehrere Polkonfigurationen ermöglichen eine flexible Gestaltung von Schalttafeln und Systemen.

• Die visuelle Statusanzeige vereinfacht die routinemäßige Inspektion und Wartung.

• Optionale Fernsignalisierung unterstützt die Fernüberwachung von Geräten.

• Die kompakte DIN-Schienenkonstruktion spart Einbauplatz in Schaltschränken.

• Geeignet für Wohn-, Gewerbe-, Industrie- und Infrastrukturanwendungen.

Anwendungen

• Verteilerkästen für Wohngebäude

• Elektrische Schaltschränke für Gewerbegebäude

• Bürogebäude

• Industrielle Schaltschränke

• Fabrikstromverteilungssysteme

• Automatisierungs- und Maschinensteuerungssysteme

• Heizungs-, Lüftungs- und Klimaanlagen

• Telekommunikation-Stromversorgungssysteme

• Stromversorgungen für Daten- und Netzwerkgeräte

• Unterverteiler

• Dreiphasige Niederspannungsverteilungssysteme

• Elektrische Anlagen, die Schaltüberspannungen oder indirekten Blitzeinschlägen ausgesetzt sind

Technische Daten

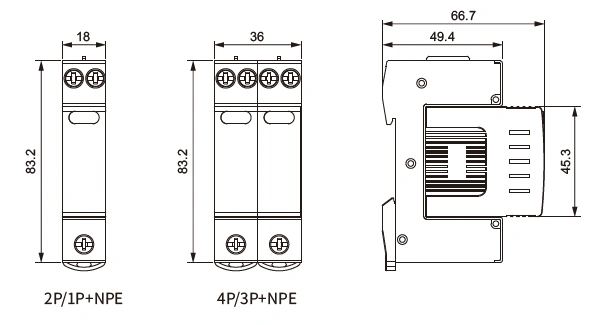

Abmessungen

Formular zur Produktauswahl

Produktbeschreibung

 SPD-Typenreferenzliste

Anzahl der Masten	1P+NPE	1P+NPE	2P	3P+NPE	4P

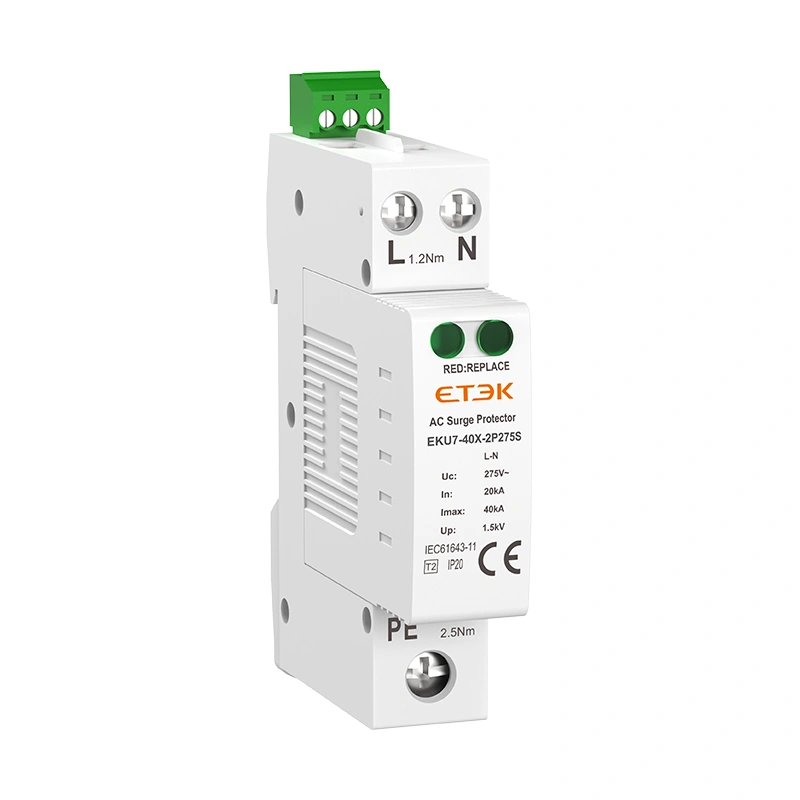

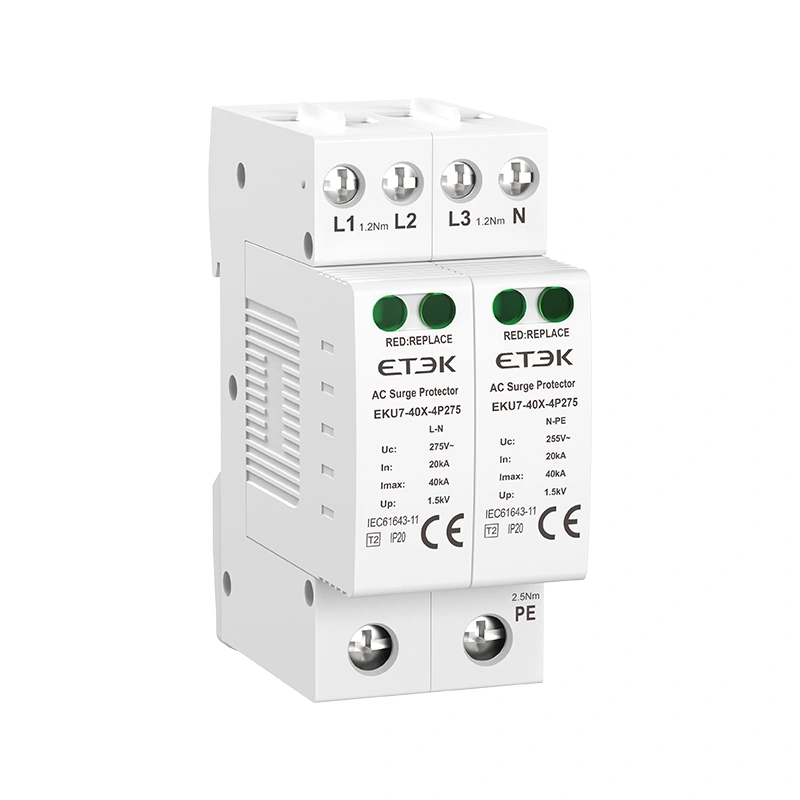

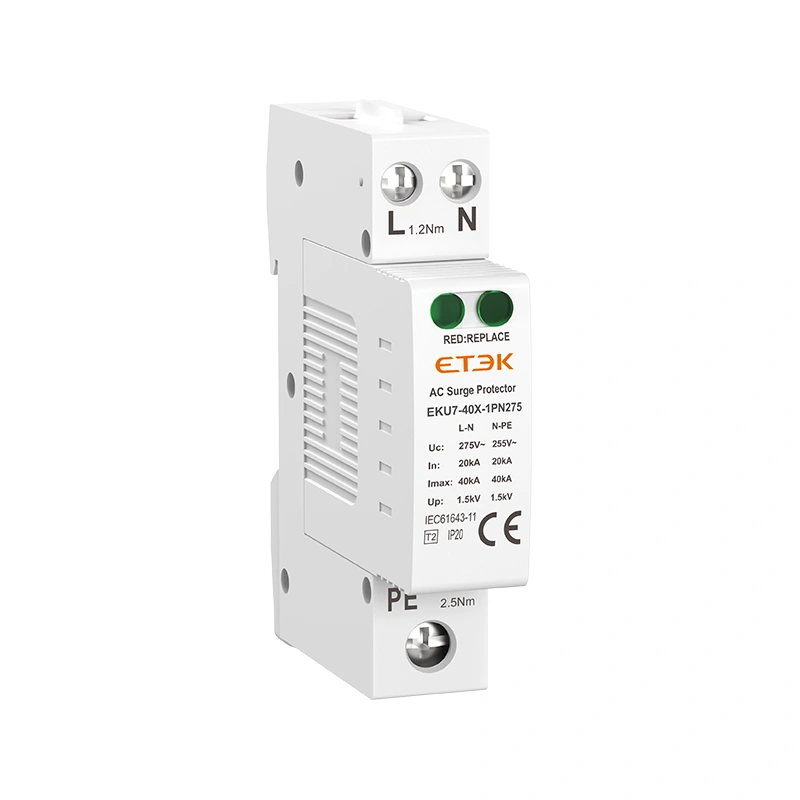

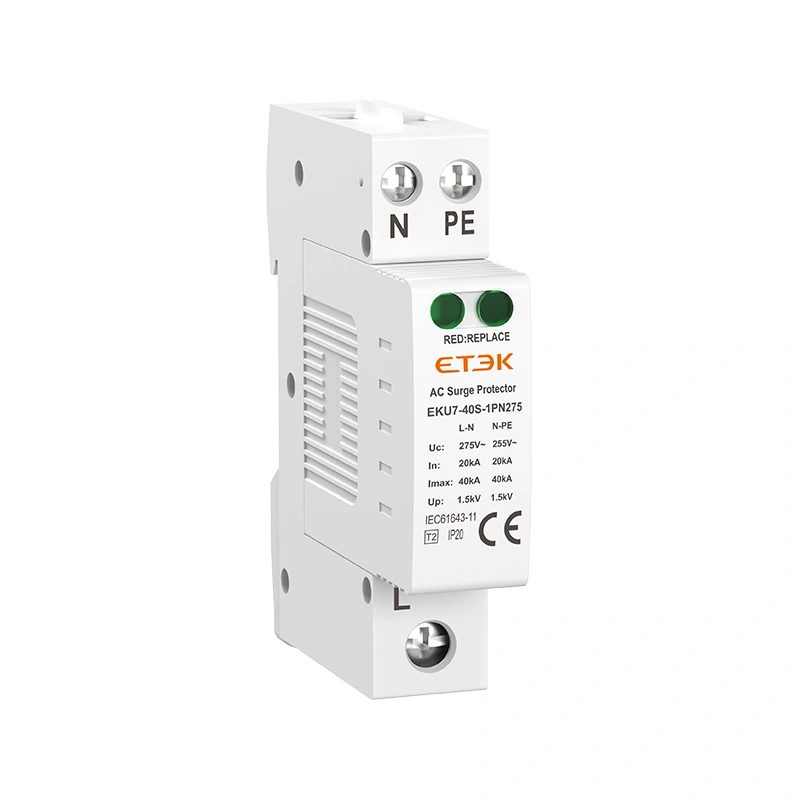

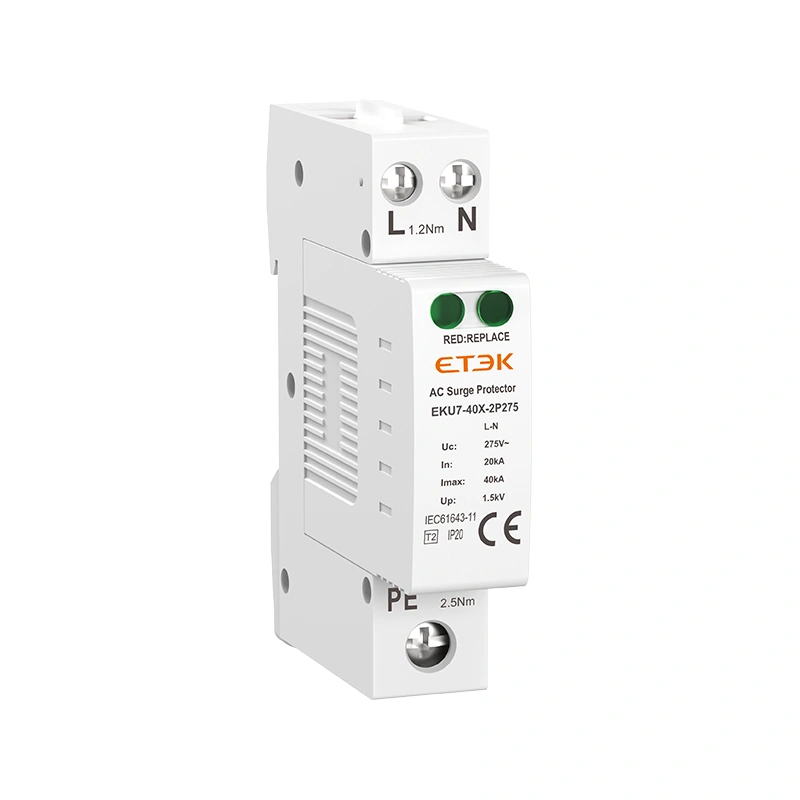

Ohne Fernsignalisierung	EKU7-40S-1PN275	EKU7-40X-1PN275	EKU7-40X-2P275	EKU7-40X-3PN275	EKU7-40X-4P275
Mit Fernsignalisierung	EKU7-40S-1PN275S	EKU7-40X-1PN275S	EKU7-40X-2P275S	EKU7-40X-3PN275S	EKU7-40X-4P275S
Schematische Darstellung

Häufig gestellte Fragen

F: Was ist das EKU7-T2-40?

A: Der EKU7-T2-40 ist ein Überspannungsschutzgerät vom Typ 2 für Niederspannungs-Stromverteilungssysteme. Er schützt elektrische Anlagen und angeschlossene Geräte vor transienten Überspannungen, die durch indirekte Blitzeinschläge und Schaltvorgänge verursacht werden.

F: Wie hoch ist der maximale Entladestrom von EKU7-T2-40?

A: Der EKU7-T2-40 hat einen maximalen Entladestrom, Imax, von 40 kA bei der 8/20 μs Wellenform.

F: Wie hoch ist der Nennentladestrom von EKU7-T2-40?

A: Der Nennentladestrom In beträgt 20 kA bei der 8/20 μs Wellenform.

F: Was ist die maximale Betriebsspannung des EKU7-T2-40?

A: Die maximale Dauerbetriebsspannung beträgt 275 V AC zwischen LN und 255 V AC zwischen N-PE.

F: Welche elektrischen Systeme werden unterstützt?

A: Die Ausführungen 1P+NPE und 3P+NPE eignen sich für TT- und TN-S-Systeme. Die Ausführungen 2P und 4P eignen sich für TN-S-Systeme.

F: Welche Polkonfigurationen sind verfügbar?

A: Die EKU7-T2-40-Serie ist in den Konfigurationen 1P+NPE, 2P, 3P+NPE und 4P erhältlich.

F: Verfügt EKU7-T2-40 über Fernsignalisierung?

A: Ja. Modelle mit dem Suffix „S“ verfügen über eine Fernsignalisierungsfunktion zur Überwachung des Betriebszustands aus der Ferne.

F: Wie wird das Gerät installiert?

A: EKU7-T2-40 ist für die Montage auf einer 35 mm DIN-Schiene gemäß EN 60715 ausgelegt.

F: Was ist die Statusanzeige?

A: Das Gerät verwendet eine grüne/rote optische Anzeige. Grün signalisiert normalen Betriebszustand, Rot hingegen deutet darauf hin, dass ein Austausch oder eine Wartung erforderlich sein könnte.

F: Welches Schutzniveau bietet dieser Überspannungsschutz?

A: Der Spannungsschutzpegel „Up“ beträgt 1,5 kV. Bei 5 kA beträgt der Spannungsschutzpegel 1,0 kV.
