Unterschiede zwischen Trennschalter und Leitungsschutzschalter?

1. Isolatoren werden in Stromversorgungssystemen eingesetzt, während MCB (Leitungsschutzschalter) ein Leistungsschalter ist.
2. Trennschalter sind manuell betätigte Geräte, während Leistungsschalter automatisch betätigt werden.
3. MCBs sind Lastübertragungsgeräte, während Trennschalter Lastübertragungsgeräte sind.
4. Verschiedene Arten von Schneidstrom:

Der Trennschalter schaltet bei einem Fehler einen Teil eines Umspannwerks ab. Die anderen Geräte arbeiten ohne Unterbrechung weiter;

Der Leistungsschalter ist ein Gerät, das als automatischer Leistungsschalter (ACB) oder Miniatur-Leistungsschalter (MCB) bekannt ist und bei Auftreten eines Fehlers das gesamte System unterbricht, wodurch das gesamte System betroffen ist.

In Niederspannungs-Stromverteilungssystemen sind Trennschalter und Leistungsschalter gängige elektrische Bauteile. Obwohl sie einen sehr ähnlichen Zweck erfüllen, unterscheiden sie sich in der Praxis deutlich.

Definition

Was ist ein Isolator?

Ein Trennschalter ist ein Schalt- bzw. Trenngerät, das dazu dient, ein Gerät oder eine elektrische Last von der Stromversorgung zu trennen.

Der Trennschalter ist ein Entlastungsbauteil; er kann nur betrieben werden, wenn kein Strom durch den Stromkreis fließt. Er funktioniert ausschließlich im Entlastungszustand.

Der Hauptzweck eines Trennschalters besteht darin, die Sicherheit während der Wartung zu gewährleisten. Vor dem Betätigen eines Trennschalters muss sichergestellt werden, dass der Strom im Stromkreis null oder innerhalb der zulässigen Grenzwerte liegt.

Was ist ein MCB (Miniatur-Leistungsschalter)?

Es handelt sich um eine Schutzvorrichtung. Die Hauptfunktion eines Leitungsschutzschalters besteht darin, die Anlage zu schützen.

Leistungsschalter erkennen solche Fehler und unterbrechen die Stromzufuhr zum Gerät bzw. Stromkreis, um weitere Schäden zu verhindern. Je schwerwiegender der Fehler ist, desto schneller erfolgt die Stromunterbrechung.

Leitungsschutzschalter (MCBs) sind mit einem integrierten Lichtbogenlöschsystem ausgestattet. Dadurch können sie sowohl unter Last als auch im Fehlerfall eingesetzt werden.

Der MCB funktioniert sowohl im Lastbetrieb als auch im Leerlauf.

Standards

Trennschalter: IEC60947-3

MCB: IEC60947-2 oder IEC60898-1

Anzahl der Pole

Trennschalter gibt es mit 1, 2, 3 oder 4 Polen.

MCBs haben 1, 1+N, 2, 3, 3+N, 4 Pole.

Funktionsweise

Ist der Leistungsschalter manuell oder automatisch?

Leitungsschutzschalter können bei unerwartet starken Stromstößen automatisch den Stromkreis unterbrechen, sie können aber auch manuell betätigt werden.

Ist der Trennschalter manuell oder automatisch?

Der Isolator kann nur manuell bedient werden.

Kurzschlussfestigkeit

Trennschalter weisen im Vergleich zu Leitungsschutzschaltern eine hohe Kurzschlussfestigkeit auf.

Lage des Schaltkreises

Wo werden Isolatoren eingesetzt?

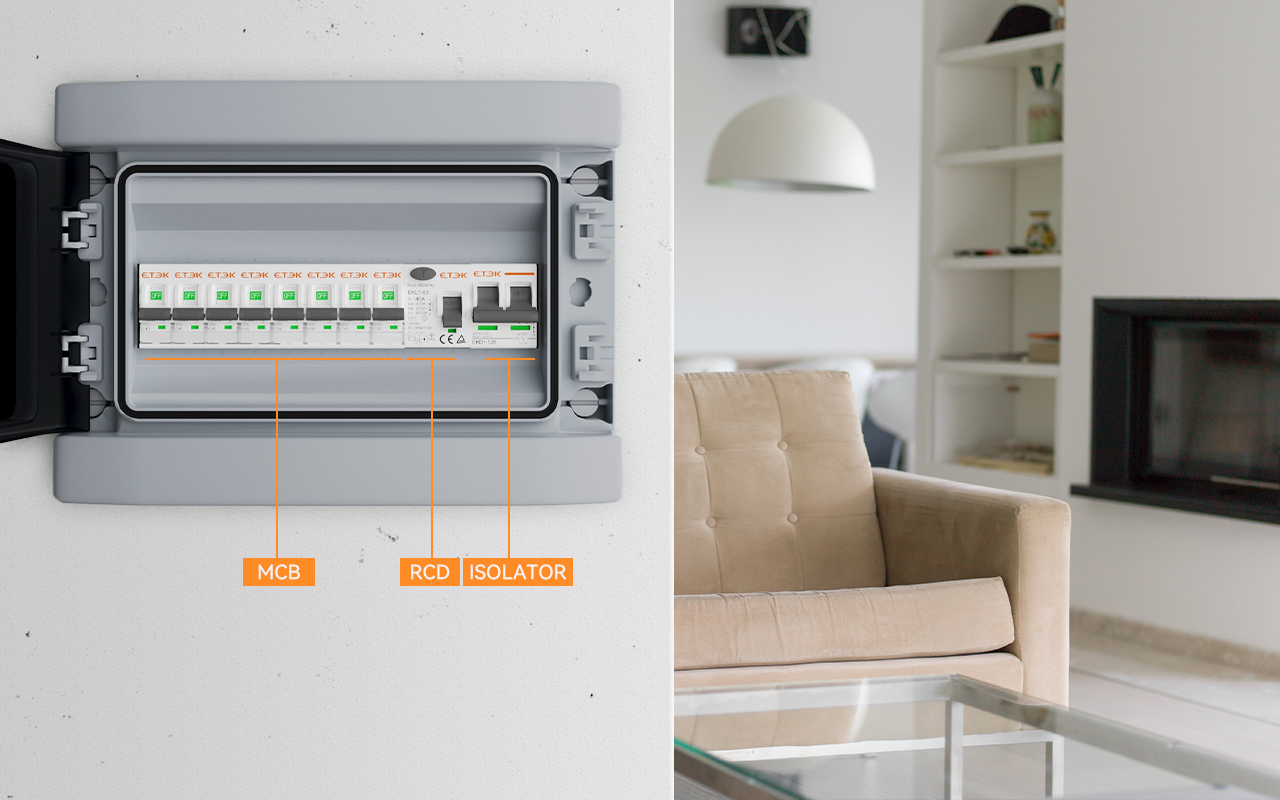

Der Trennschalter wird im Allgemeinen vor dem Leitungsschutzschalter als Hauptschalter verwendet, um den Stromkreis in einem Haus zu trennen.

Der Isolator ist für den Einsatz unter Last (auch induktiver Last) in Haushalts-, Gewerbe- und Industrieanwendungen konzipiert.

Seine Hauptfunktion besteht darin, die Instandhaltung des elektrischen Systems unter sicheren Bedingungen zu ermöglichen. Es gewährleistet außerdem die vollständige Isolation der nachgeschalteten Stromkreise.

Wo ist der MCB installiert?

MCBs werden im Allgemeinen in Stromkreisen nach dem Trennschalter eingesetzt, um elektrische Anlagen vor Kurzschluss und Überlastung zu schützen.

Im Fehlerfall schaltet das System den Stromkreis automatisch ab, um Schäden an den Leitungen zu verhindern und Brandgefahren zu vermeiden.

Abschluss

Obwohl Leistungsschalter und Trennschalter gängige elektrische Bauteile in Stromverteilungsnetzen sind, gehen der Anwendungsbereich und die Funktionen von Leistungsschaltern weit über die von Trennschaltern hinaus. Dennoch ist in Niederspannungs-Stromverteilungssystemen deren sinnvolle Kombination je nach Anwendungsfall erforderlich. Dies reduziert nicht nur die Installationskosten des Stromverteilungssystems, sondern gewährleistet auch dessen Sicherheit.
