Wie funktioniert ein Miniatur-Leistungsschalter?

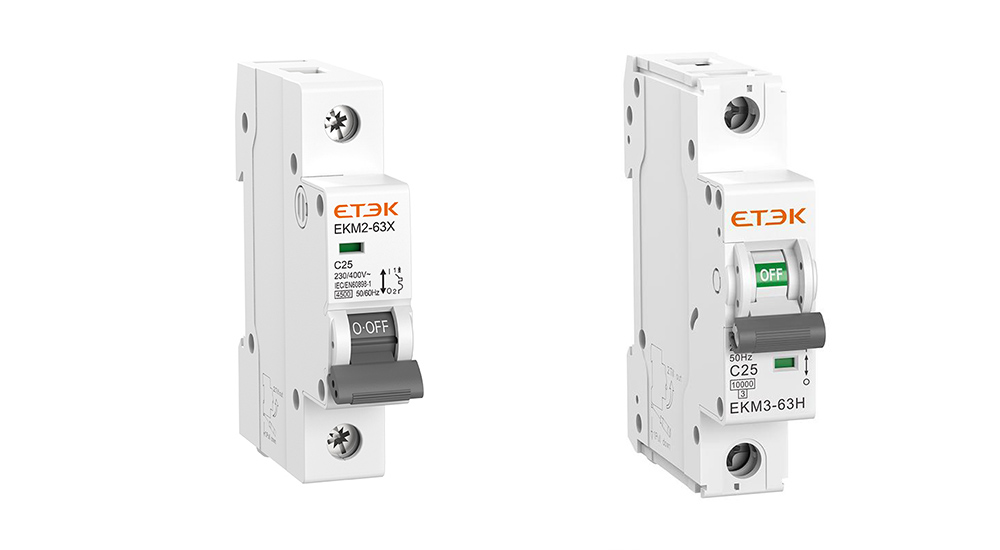

Leitungsschutzschalter (LS-Schalter) sind Geräte, die in elektrischen Anlagen zum Schutz von Stromkreisen vor Überlastung und Kurzschluss eingesetzt werden. Im Falle einer Überlastung oder eines Kurzschlusses schaltet sich der LS-Schalter selbstständig ab und unterbricht so die Stromzufuhr.

Welche Auslösemechanismen gibt es für Leitungsschutzschalter?

1. Verzögerter thermischer Auslösemechanismus zum Schutz vor Überlastung

2. Verwenden Sie einen magnetischen Auslösemechanismus zum Schutz vor Kurzschlüssen.

Thermischer Auslösemechanismus:

1. Bimetallstruktur

Im Inneren des Miniatur-Leistungsschalters befindet sich ein Bimetallstreifen, der aus zwei miteinander verbundenen Metallen mit unterschiedlichen Ausdehnungskoeffizienten besteht.

2. Zu hoher Strom führt zur Erhitzung des Metallblechs.

Wenn der durch den Stromkreis fließende Strom den Nennwert über einen längeren Zeitraum überschreitet, erwärmt sich das Bimetall aufgrund des erhöhten Widerstands.

3. Stolpern

Der Metallstreifen verbiegt sich und löst schließlich den Schutzschalter aus, wodurch die Stromzufuhr unterbrochen wird.

Magnetischer Auslösemechanismus:

1. Magnetischer Mechanismus

Im Inneren des Leitungsschutzschalters (LS-Schalter) befindet sich ein Elektromagnet, der ein Magnetfeld erzeugt, wenn Strom durch ihn fließt.

2. Ein Kurzschluss erzeugt ein starkes Magnetfeld.

Bei einem Kurzschluss erzeugt der plötzliche Stromanstieg ein starkes Magnetfeld.

3. Stolpern

Der Auslösehebel zieht die festen Kontakte an, wodurch diese schnell wieder freigegeben und der Stromkreis unterbrochen wird.

Wie kann der Leitungsschutzschalter nach einer Auslösung zurückgesetzt werden?

In beiden Fällen kann der Leitungsschutzschalter (LS-Schalter) manuell zurückgesetzt werden, indem der Auslösehebel nach Behebung der Überlastung oder des Kurzschlusses in seine Ausgangsposition zurückgebracht wird. Dadurch wird die Stromzufuhr wiederhergestellt.
