Worin besteht der Unterschied zwischen einem Magnetschütz und einem Leistungsschalter?

Einführung

In elektrischen Systemen spielen Magnetschütze und Leistungsschalter wichtige, aber unterschiedliche Rollen. Obwohl sie für das ungeschulte Auge ähnlich erscheinen mögen, erfüllen diese Bauteile grundlegend verschiedene Zwecke in Stromverteilungs- und Steuerschaltungen. Das Verständnis der Unterschiede zwischen Magnetschützen und Leistungsschaltern ist für die korrekte Planung, Installation und Wartung elektrischer Systeme unerlässlich.

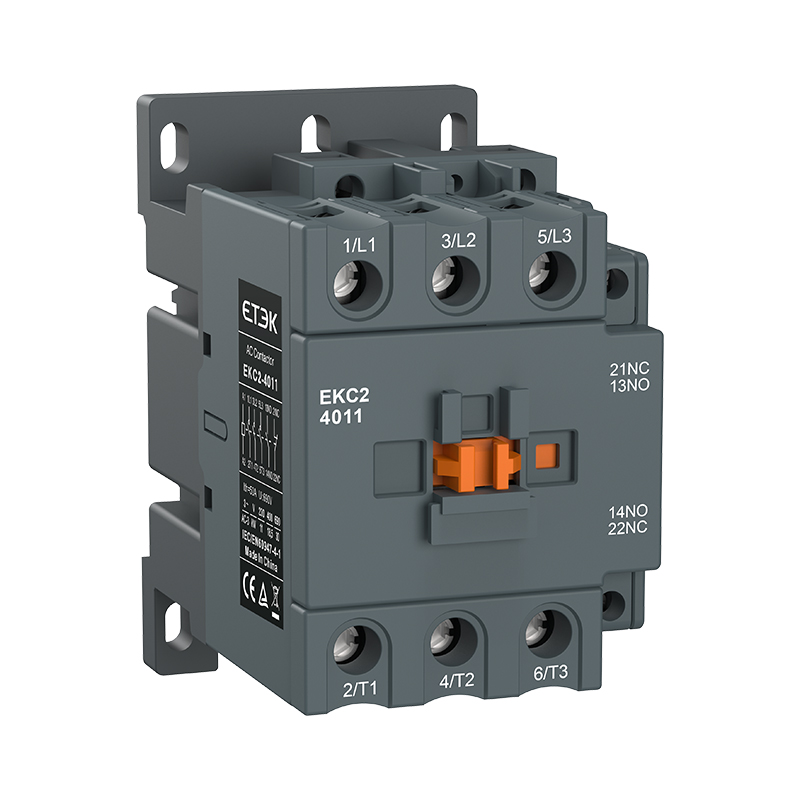

I. Was ist ein Magnetschütz?

Ein Magnetschütz ist ein elektrisch gesteuerter Schalter zum Schalten von Stromkreisen, ähnlich einem Relais, jedoch für höhere Ströme ausgelegt. Er funktioniert mit einer elektromagnetischen Spule, die beim Anlegen einer Spannung ein Magnetfeld erzeugt und dadurch Kontakte zusammenzieht, um den Stromkreis zu schließen.

Hauptmerkmale von Magnetschützen:

Elektromagnetische Funktionsweise: Nutzt eine Spule, um Kontakte mechanisch zu schließen.

Fernsteuerungsfähigkeit: Kann über Steuersignale aus der Ferne bedient werden.

Hohe Schaltleistung: Ausgelegt für häufige Schaltvorgänge (Tausende bis Millionen von Zyklen)

Kein Überlastschutz: Bietet keinen Schutz vor Überstromzuständen

Modulares Design: Enthält häufig Hilfskontakte für Steuerschaltungen.

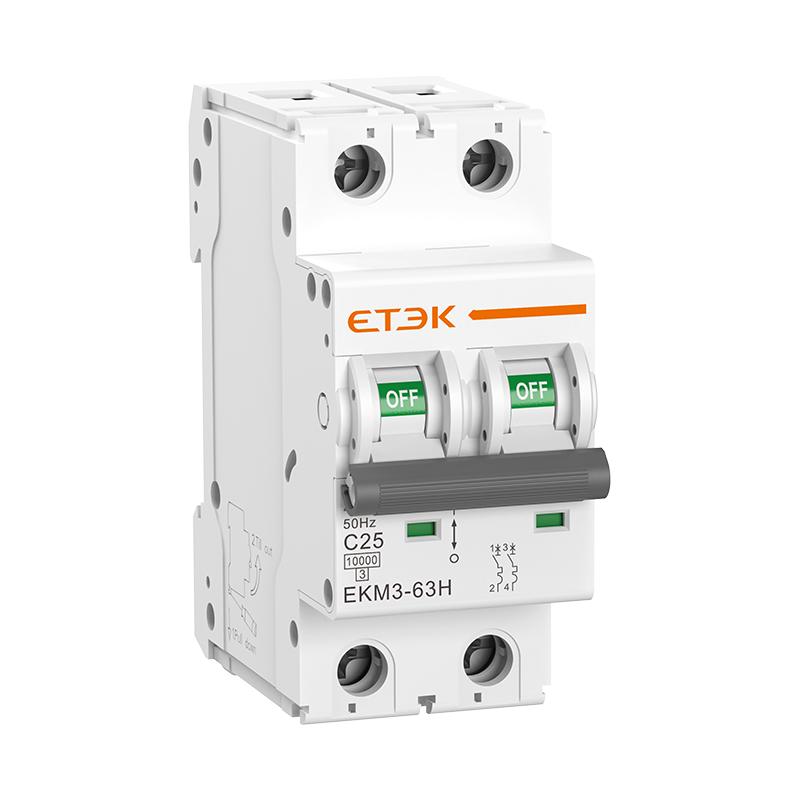

II. Was ist ein Leitungsschutzschalter?

Ein Leitungsschutzschalter ist ein automatischer elektrischer Schalter, der einen Stromkreis vor Schäden durch Überlastung oder Kurzschluss schützt. Seine Hauptfunktion besteht darin, den Stromfluss zu unterbrechen, nachdem Schutzrelais einen Fehler erkannt haben.

Hauptmerkmale von Leistungsschaltern:

Schutzvorrichtung: Schützt Stromkreise vor Überstrom und Kurzschlüssen.

Auslösemechanismus: Nutzt thermische, magnetische oder thermomagnetische Mechanismen, um den Stromkreis zu öffnen.

Manuelle Bedienung: Kann wie ein Schalter manuell ein- und ausgeschaltet werden.

Einmaliger Betrieb: Nicht für häufiges Schalten ausgelegt (kann jedoch nach dem Auslösen zurückgesetzt werden).

Strombegrenzung: Einige Typen können extrem hohe Fehlerströme unterbrechen.

III. Wesentliche Unterschiede zwischen Magnetschützen und Leistungsschaltern

IV. Wann welches Gerät zu verwenden ist

Verwenden Sie einen Magnetschalter, wenn:

Sie müssen einen Stromkreis fernsteuern.

Häufige Schaltvorgänge sind erforderlich (z. B. Motorstart/-stopp).

Sie müssen Hochleistungslasten mit Niedrigleistungs-Steuersignalen steuern.

Implementierung von Automatisierungssequenzen in industriellen Steuerungen

Verwenden Sie einen Leitungsschutzschalter, wenn:

Sie müssen einen Stromkreis vor Überstrom schützen.

Sie benötigen einen Kurzschlussschutz.

Für Wartungsarbeiten benötigen Sie eine manuelle Trennvorrichtung.

An den Verteilerpunkten ist ein permanenter Stromkreisschutz erforderlich.

V.Komplementäre Rollen in elektrischen Systemen

In vielen Anwendungen arbeiten Magnetschütze und Leistungsschalter zusammen. Ein typischer Motorsteuerkreis könnte Folgendes umfassen:

1. Leistungsschalter: Bietet Schutz vor Überstrom und Kurzschluss.

2. Magnetschalter: Ermöglicht die Fernsteuerung des Motors zum Starten und Stoppen.

3. Überlastrelais: Bietet motorspezifischen Überlastschutz

Diese Kombination nutzt die Stärken beider Geräte optimal aus – der Leistungsschalter schützt vor katastrophalen Fehlern, während der Schütz eine komfortable Steuerung ermöglicht.

VI.ETEK Experte für Niederspannungs-Elektrogeräte

ETEK Wir sind ein professionelles Produktionsunternehmen, das sich der Forschung und Entwicklung, der Herstellung und dem Vertrieb von Niederspannungsgeräten widmet. Seit jeher konzentrieren wir uns auf diesen Bereich und verfügen über fortschrittliche Produktionsmanagementsysteme und optimierte Produktionsprozesse. Unser Produktsortiment umfasst Produkte zur elektrischen Sicherheit für Haushalte, Gewerbe, Industrie und ähnliche Einrichtungen, darunter Leitungsschutzschalter, Sicherungen, Fehlerstrom-Schutzeinrichtungen (FI-Schalter), Überspannungsschutzgeräte, Fehlerstrom-Schutzschalter (FI-Schalter) und weitere elektrische Schutzgeräte, die den Anforderungen verschiedenster Anwendungsbereiche gerecht werden.

Wir wissen, dass verschiedene Produkte für unterschiedliche Anwendungsfälle geeignet sind. Etek wählt das passende Produkt für Ihre Bedürfnisse aus, um Ihr Eigentum und Ihre Sicherheit zu gewährleisten. Unsere Produkte werden derzeit in über 60 Ländern weltweit vertrieben und werden auf sechs unabhängigen Produktionslinien gefertigt. Dank unserer vielfältigen Produkte und der hohen Qualität genießen wir das Vertrauen unserer Kunden. Sollten Sie sich bei der Auswahl des richtigen Produkts noch unsicher sein, beantworten unsere Experten gerne Ihre Fragen und freuen sich auf Ihre Nachricht.

Abschluss

Obwohl Magnetschütze und Leistungsschalter oberflächliche Ähnlichkeiten aufweisen, erfüllen sie in elektrischen Anlagen grundlegend unterschiedliche Zwecke. Schütze eignen sich hervorragend für häufiges, kontrolliertes Schalten von Stromkreisen, während Leistungsschalter auf den Schutz von Stromkreisen spezialisiert sind. Das Verständnis dieser Unterschiede gewährleistet die korrekte Auswahl und Anwendung dieser wichtigen Komponenten in jeder elektrischen Anlage.

Für optimale Systemauslegung und maximale Sicherheit kombinieren Ingenieure häufig beide Geräte, um sowohl eine zuverlässige Steuerung als auch einen umfassenden Schutz des Stromkreises zu gewährleisten. Beachten Sie stets die geltenden Elektrovorschriften und -normen und ziehen Sie bei der Planung oder Änderung elektrischer Anlagen qualifizierte Fachleute hinzu.
