Wie wählt man geeignete elektrische Schutzgeräte aus?

Elektrische Schutzgeräte sind in jedem elektrischen System unverzichtbare Komponenten. Sie dienen dem Schutz von Anlagen, der Verhinderung von Bränden und der Gewährleistung der Sicherheit von Personen. Die Auswahl der richtigen Schutzgeräte erfordert ein umfassendes Verständnis des elektrischen Systems, der potenziellen Risiken und der spezifischen Anwendungsanforderungen. Dieser Artikel bietet Ihnen eine umfassende Anleitung zur Auswahl geeigneter elektrischer Schutzgeräte.

I. Das elektrische System verstehen

Vor der Auswahl von Schutzgeräten ist eine detaillierte Analyse des elektrischen Systems unerlässlich. Zu den wichtigsten zu berücksichtigenden Faktoren gehören:

1. Spannungs- und Strombelastbarkeit: Stellen Sie sicher, dass das Schutzgerät die Spannungs- und Stromstärken des Systems bewältigen kann.

2. Art der Last: Unterschiedliche Lasten (z. B. Motoren, Beleuchtung, HLK-Systeme) haben einzigartige Eigenschaften und Schutzanforderungen.

3. Fehlerpegel: Ermitteln Sie den maximalen Kurzschlussstrom, dem das System ausgesetzt sein kann.

4. Systemkonfiguration: Prüfen Sie, ob es sich um einphasiges oder dreiphasiges System handelt, ob es geerdet oder ungeerdet ist usw.

II. Potenzielle Gefahren identifizieren

Elektrische Systeme sind verschiedenen Risiken ausgesetzt, darunter:

1. Überstrom: Zu hoher Strom aufgrund von Kurzschlüssen oder Überlastungen.

2. Überspannung: Spannungsspitzen, die durch Blitzeinschläge oder Schaltvorgänge verursacht werden.

3. Unterspannung: Niedrige Spannung, die Geräte beschädigen kann.

4. Erdschlüsse: Ableitung von Strom in die Erde, wodurch Sicherheitsrisiken entstehen.

5. Lichtbogenfehler: Gefährliche Lichtbogenbildung, die Brände verursachen kann.

Das Verständnis dieser Gefahren hilft bei der Auswahl der geeigneten Schutzvorrichtungen.

III. Arten von elektrischen Schutzvorrichtungen

Es gibt verschiedene Arten von Schutzvorrichtungen, die jeweils für die Bewältigung spezifischer Risiken entwickelt wurden:

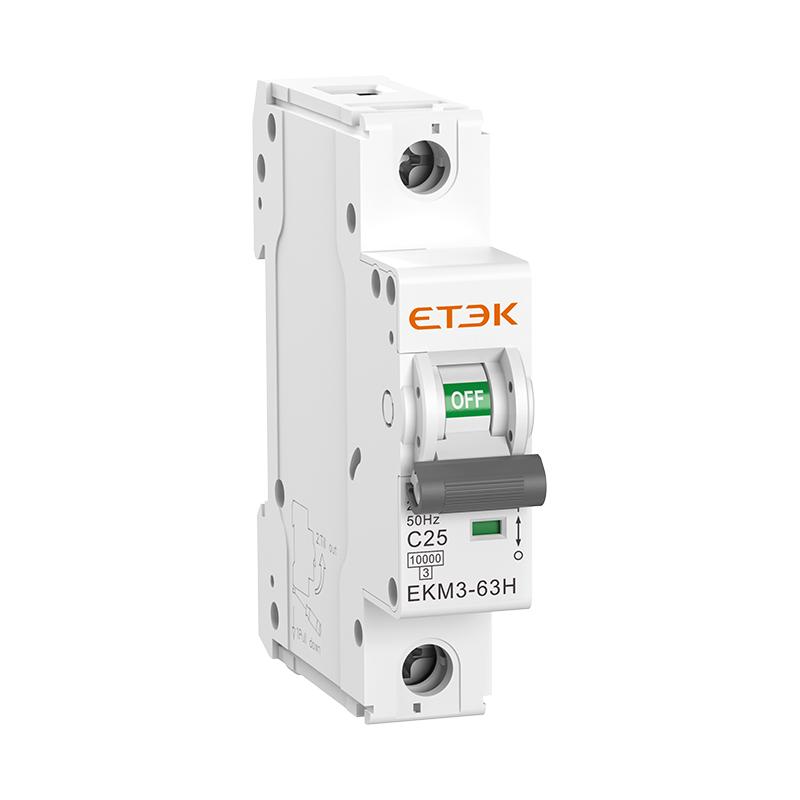

a) Leistungsschalter

Funktion: Automatische Unterbrechung des Stromflusses bei Überlastung oder Kurzschluss.

Typen: Thermische, magnetische oder thermomagnetische Schutzschalter.

Auswahlkriterien: Die Nennstromstärke und das Abschaltvermögen des Leistungsschalters müssen den Systemanforderungen entsprechen.

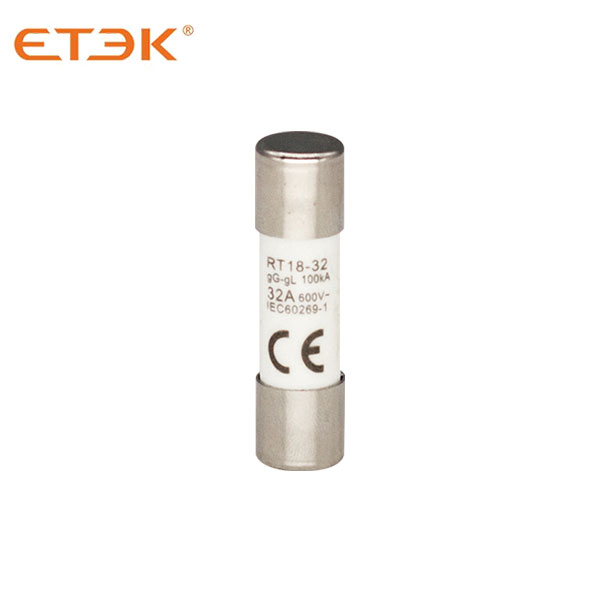

b) Sicherungen

Funktion: Opferbauteile, die bei Überstrombedingungen schmelzen, um den Stromkreis zu unterbrechen.

Typen: Schnellwirkende Sicherungen, träge Sicherungen oder Sicherungen mit hohem Abschaltvermögen.

Auswahlkriterien: Wählen Sie anhand der Stromstärke, der Nennspannung und des Abschaltvermögens.

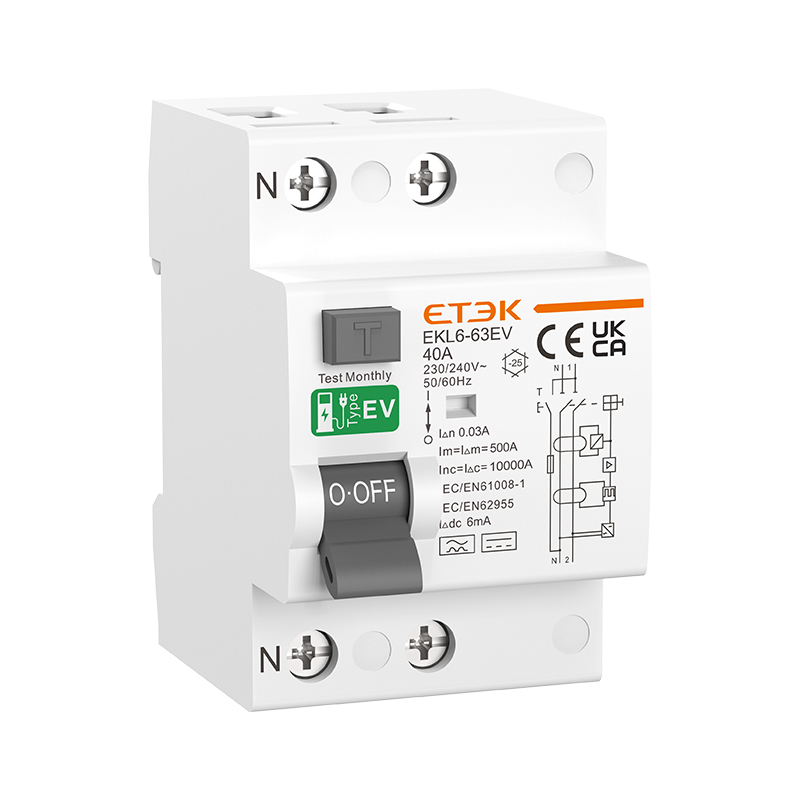

c) Fehlerstrom-Schutzeinrichtungen (FI-Schalter) / Erdschluss-Schutzschalter (GFCI)

Funktion: Erdschlüsse erkennen und den Stromkreis unterbrechen, um Stromschläge zu verhindern.

Auswahlkriterien: Empfindlichkeit (typischerweise 30 mA zum Personenschutz) und Reaktionszeit.

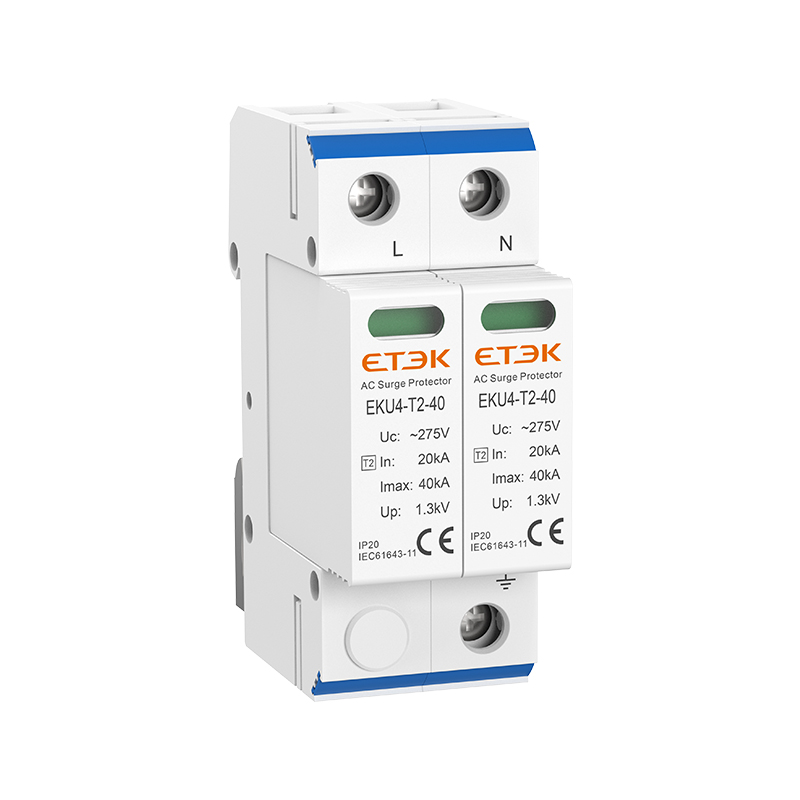

d) Überspannungsschutzgeräte (SPDs)

Funktion: Schutz vor Spannungsspitzen durch Blitzeinschläge oder Schaltvorgänge.

Auswahlkriterien: Nennspannung, Energieaufnahmekapazität und Ansprechzeit.

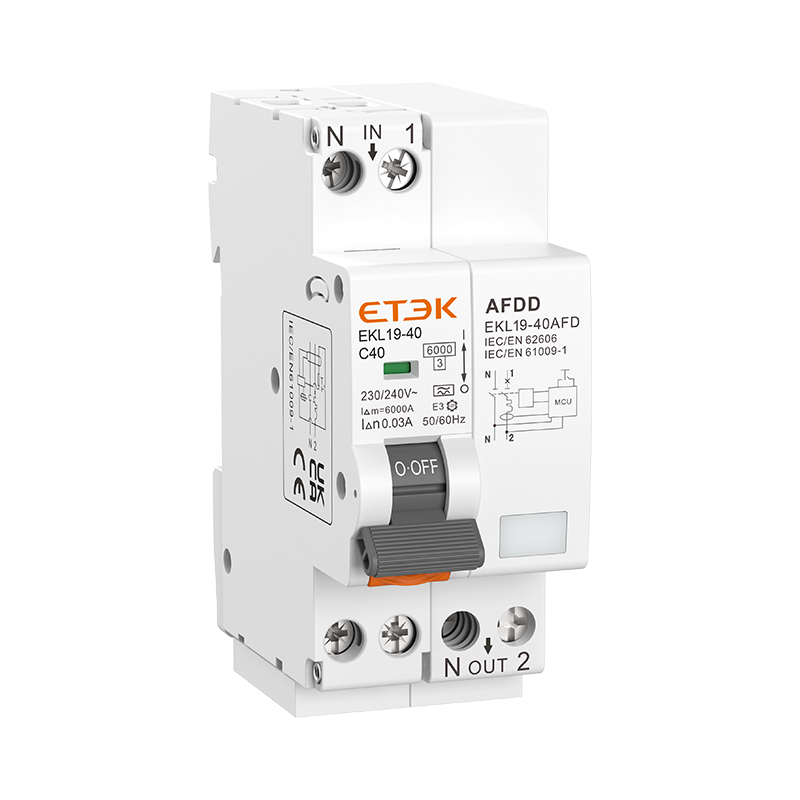

e) Fehlerstromschutzschalter (AFCIs)

Funktion: Erkennen und Unterbrechen von Lichtbogenfehlern zur Verhinderung von Bränden durch elektrische Anlagen.

Auswahlkriterien: Kompatibilität mit der Lastart und der Systemkonfiguration.

f) Unterspannungs- und Überspannungsrelais

Funktion: Überwacht die Spannungspegel und trennt den Stromkreis, wenn Schwellenwerte überschritten werden.

Auswahlkriterien: Sollwerte für Unterspannungs- und Überspannungszustände.

IV. Normen und Vorschriften berücksichtigen

Die Einhaltung von Branchenstandards und lokalen Vorschriften ist bei der Auswahl von Schutzvorrichtungen von entscheidender Bedeutung. Zu den wichtigsten Standards gehören:

IEC (Internationale Elektrotechnische Kommission): IEC 60898 für Leitungsschutzschalter, IEC 61009 für Fehlerstromschutzschalter.

NEC (National Electrical Code): Bietet Richtlinien für elektrische Installationen in den USA.

UL (Underwriters Laboratories): Zertifizierung für Sicherheit und Leistung.

Stellen Sie sicher, dass die ausgewählten Geräte die für Ihre Region und Anwendung erforderlichen Standards erfüllen.

Abschluss

Als professionelles Produktionsunternehmen, das sich der Forschung und Entwicklung, der Herstellung und dem Vertrieb von Niederspannungsgeräten widmet, konzentrieren wir uns seit jeher auf diesen Bereich und verfügen über fortschrittliche Produktionsmanagementsysteme und optimierte Produktionsprozesse. Unser Produktsortiment umfasst Produkte zur elektrischen Sicherheit für Haushalte, Gewerbe, Industrie und ähnliche Einrichtungen, darunter Leitungsschutzschalter, Sicherungen, Fehlerstrom-Schutzschalter (FI-Schalter), Überspannungsschutzgeräte, Fehlerstrom-Schutzschalter (FI-Schalter) und weitere elektrische Schutzgeräte, die den Anforderungen verschiedenster Anwendungsbereiche gerecht werden.

Sollten Sie noch Fragen zur Auswahl elektrischer Schutzgeräte haben , kontaktieren Sie uns gerne. Unser professionelles Technikerteam unterstützt Sie online bei der Auswahl der optimalen Produkte für den sicheren, zuverlässigen und effizienten Betrieb Ihrer elektrischen Anlage. Mit uns entscheiden Sie sich für Professionalität und Qualität!
