Was ist ein Drehschalter?

In der Welt der Elektrotechnik und Elektronik ist der Drehschalter ein entscheidendes Bauteil, das eine wichtige Rolle bei der Steuerung des Stromflusses spielt. Er wird durch Drehen eines Knopfes oder einer Achse betätigt, wodurch sich die Position interner Kontakte ändert und so elektrische Verbindungen hergestellt oder unterbrochen werden.

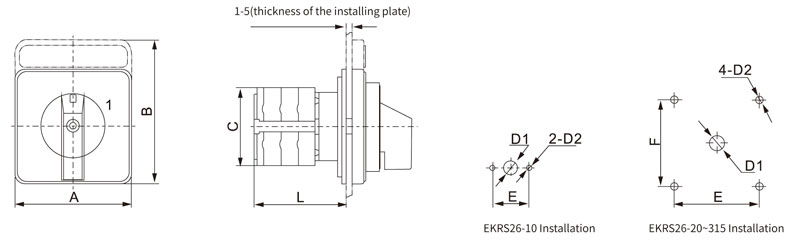

Aufbau eines Drehschalters

Ein typischer Drehschalter besteht aus mehreren Hauptteilen. Das Gehäuse beherbergt alle internen Komponenten. Im Inneren befinden sich feststehende Kontakte, oft aus leitfähigen Materialien wie Kupfer oder Silberlegierungen. Diese feststehenden Kontakte sind kreisförmig angeordnet. Außerdem gibt es ein bewegliches Teil, üblicherweise einen Schleifer oder einen rotierenden Kontaktarm, der an der Achse oder dem Drehknopf außen am Schalter befestigt ist. Beim Drehen des Knopfes bewegt sich der Schleifer über die feststehenden Kontakte und stellt dabei Verbindungen her oder unterbricht sie.

Funktionsprinzip

Das Funktionsprinzip eines Drehschalters ist relativ einfach. In der Ausgangsposition berührt der Schleifer einen bestimmten Satz feststehender Kontakte, wodurch Strom durch einen bestimmten Stromkreis fließen kann. Durch Drehen des Drehknopfs bewegt sich der Schleifer zu verschiedenen feststehenden Kontakten. Befinden sich beispielsweise drei Gruppen feststehender Kontakte (A, B und C) und der Schleifer befindet sich anfänglich auf Kontakt A, so bewegt sich der Schleifer durch Drehen des Drehknopfs zu Kontakt B und anschließend zu Kontakt C. Jedes Mal, wenn der Schleifer einen anderen Satz feststehender Kontakte berührt, ändert sich die elektrische Verbindung und der Strom wird so zu verschiedenen Teilen des Stromkreises geleitet.

Anwendungen von Drehschaltern

Drehschalter finden in einer Vielzahl von Geräten Anwendung. In Audiogeräten dienen sie zur Auswahl verschiedener Eingangsquellen wie CD-Player, Radio oder AUX-Eingang. Durch Drehen des Schalters kann der Benutzer bequem zwischen diesen Quellen wechseln. Bei einigen älteren Fernsehgeräten wurden Drehschalter zum Umschalten der Kanäle verwendet. Jede Schalterstellung entsprach einer anderen Kanalfrequenz. In industriellen Schaltschränken steuern Drehschalter verschiedene Funktionen, beispielsweise das Starten und Stoppen von Motoren, das Ändern der Drehzahl von Maschinen oder die Auswahl verschiedener Betriebsmodi. Auch in Haushaltsgeräten wie Ventilatoren mit mehreren Geschwindigkeitsstufen sind sie häufig anzutreffen, wo der Schalter zur Einstellung der Lüfterdrehzahl dient.

Zusammenfassend lässt sich sagen, dass der Drehschalter ein einfaches, aber dennoch äußerst vielseitiges elektrisches Bauteil ist. Seine Fähigkeit, in einem kompakten und bedienerfreundlichen Design mehrere Schaltoptionen zu bieten, macht ihn zu einem unverzichtbaren Bestandteil unzähliger elektrischer und elektronischer Geräte – sowohl im Alltag als auch in industriellen Umgebungen.
